oleg_klimin

Обобщённая информация по райзерам PCIex

Hlorofos

На aliexpress.com продают райзеры, повреждающие видеокарты. Будьте бдительней при покупке. Больше информации предоставлено в первом сообщении.

Сообщение добавил Hlorofos

Рекомендованные сообщения

Описание | Какой нужен райзер для подключения видеокарт? (и их все виды) | Райзеры с USB вместо шлейфа | Самодельный райзер | Покупка



  • В теме действуют все Правила форума!
  • Перед тем как задать вопрос, посмотрите НОВИЧКИ Bits.Media, все сюда,  F.A.Q по майнингу. Уважайте своё и чужое время.
  • Для обсуждения и поиска программ/драйверов пользуйтесь разделом Файлы.
  • Сообщения, не относящиеся к теме обсуждения (оффтоп), удаляются без предупреждения.



Технический характеристики:

Скрытый текст
Версия райзера
Интерфейс питания

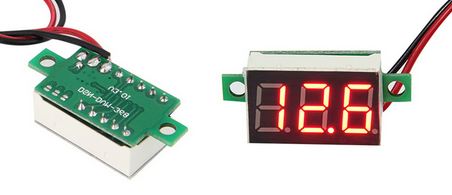

Индикация питания
4 pin (Molex) 6 pin (Video) 15 pin (SATA)
006 + - - -
006C - + - -
007S - - + -
008S + + + +



Фото:

Скрытый текст

12-119-888-V01.thumb.jpg.741591eda74e2b123b09e221724dd57f.jpg60cm-Super-stable-PCI-E-PCI-E-Express-1x-to-16x-font-b-graphics-b-font.thumb.jpg.377c440f41cfe6bbb641cef0e0689d3a.jpgpci-e16x-extn-12.thumb.jpg.180aecda585318c0a8e383827b3fad02.jpgpci-e-riser-008-express-1X-4x-8x-16x-Extender-PCI-E-USB.jpg_640x640.thumb.jpg.c3d6a27c60d8c01dc9ded62485674058.jpgPCI-EUSB-Riser-008S-2__31668.1508440969_500_750.thumb.jpg.eb0e50d45f98041643ecfebfbc46d8b8.jpgs-l300.jpg.ea39807a7011af851f7dcf47a2101711.jpgpost-58108-0-48177200-1505664400_thumb.png.56659bdd4342ea6d3e87fb3c61da47b0.png1260308_71489653739_c21e9fb57fffce9ac53076693914260a.thumb.jpg.3407d572903baaa24d9a4c0bb2e7b3bb.jpgpost-5592-0-26822200-1484671149.thumb.jpg.22772de952021841f7479e5800e120b5.jpgpost-5592-0-47499900-1489147370.thumb.jpg.fb96f93b934702653dbd5c7532bf8e0d.jpgriser_pci_e_1x-16x_power_molex_onboard_4d20e9484f404a96dea4c02b52a8b2a0.thumb.jpg.43477bb9672a52e81e7c25facb772ee0.jpgwd-817980098_1ce38b970aa440058f30e564e552809b.thumb.jpg.77c46d79a63bff5e36bddb65f2f13921.jpg



Обзоры, видео, тесты:



Полезное:





(!) FAQ (часто задаваемые вопросы)



-Какое количество видеокарт можно безопасно подключить через  шлейфовый райзер без дополнительного питания?

Всё зависит от конкретной модели видеокарт. Обычно не более двух штук.



-Есть старая материнская плата, при установке в неё видеокарты через райзеры PCIex 1x, система их не видит.

Иногда возникает необходимость на старых материнских платах использовать перемычку hotplug.



-Какой провод использовать для самостоятельного изготовления  райзера?

МГТФ сечение 1х0,12



-Сколько шлейфовых райзеров можно соединить последовательно для увеличения общей длинны?

Не более 3 штук.



-Видеокарта R9 290 не работает через шлейфовый райзер.

У этой видеокарты в референсном исполнении замечена зависимость от длинны шлейфового райзера. Более 30 см может не работать, если заранее не изготовить экран.



-Объединены ли линии основного и дополнительного питания 12 В внутри видеокарты?

Нет.



-Есть ли польза от стабилитрона на райзере?

Нет, маркетинговый ход.



-В райзерах ver 008S несколько разъемов питания, какой использовать или подключить все?

Любой один по необходимости.



-Нужно ли проверять райзеры после покупки?

Обязательно. Желательно на видеокарте, которую не боитесь потерять. Особенно касается ver 008S у которой вместо 3,3 В завышенное напряжение 4,3 В.



-Можно ли установить плату USB райзера на металлический каркас?

Нельзя, мягкая подложка райзера со временем деформируется, что может привести к короткому замыканию.



-Зависит ли от модели райзера скорость майнинга?

Нет



-На одинаковых райзерах разное количество компонентов, в чём разница?

В моделях с коннектором питания 6 pin установлен дополнительный преобразователь DC 12 В >> 5 В и соответствующую обвязку, так как коннектор 6 pin не имеет своей линии 5 В.



-Кроме приведенной выше таблицы существуют райзеры других версий (v1, 003, 005 и так далее), чем они отличаются?

Как правило только цветом текстолита, это маркетинговый ход.



-Подходит ли к USB райзеру кабель USB 2.0?

Нет, в кабеле USB 2.0 не достаточно жил для работы видеокарты.



-Какой разъем питания на райзере предпочтительней 4 pin (Molex) или 15 pin (SATA)?

4 pin (Molex), так как 15 pin (SATA) не рассчитан на такую нагрузку.



-На сколько опасно использовать разъем питания 15 pin (SATA) для подключения райзера?

Расчётная нагрузка видеокарты на линию 12 В превышает возможности разъема 15 pin (SATA), однако если не пренебрегать разгоном, а в лучшем случае воспользоваться андерклокингом и даунвольтингом, то проблемы маловероятны.



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Насчёт доп питания. Нужно особенно для карт 5 и 6 серии. Так как эти серии тянут больше через мат. плату по сравнению с 7-й серией. Используется доп. питание чтобы не сгорела материнская плата, были случаи.

От себя добавлю есть ферма 4 карты 5-й серии отлично работает без доп питания почти год, в то в время как ферма с 3-мя 7970 (которые меньше тянут через мат плату)  на пониженном напряжении спалили ASUS P5 Q (не самая плохая материнка в своё время).

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах





Райзеры бывают: 16х-16х, 16х-1х, 1х-1х (еще есть 4х-4х

1.Я наверное удивлю, но типов рейзеров - штук 100, если не больше.

2.Всего перечисленного в цитате - вообще не существует

3.Если есть желание каталогизировать тему рейзеров, то как минимум, надо в ней разбираться. ;)






Чего точно не знаю - писать не буду

Очень надеюсь.





Какая максимальная длинна райзера допустима (с удлинителем и без)

Эпично написано.... см. п.3

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

я удивлюсь если только в коробке с видюхой он сейчас лежать будет

вообще зашел спросить где можно их купить, гугл молчит, ну или razor показывает (:



у меня gtx 690 и titan хочу их отпилить от материнки, а шлейф этот найти не могу.. сейчас вот скоро до коробки дотянусь, но опять же не факт что он там будет =/

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

1.Я наверное удивлю, но типов рейзеров - штук 100, если не больше.

2.Всего перечисленного в цитате - вообще не существует

3.Если есть желание каталогизировать тему рейзеров, то как минимум, надо в ней разбираться. ;)

1. Исходя из того что вы написали - исправил формулировку на более корректную.

2. Не понял, что не так ? буковки перед циферками поставить ? или циферки местами поменять ? Или что ? Предложите свой вариант :)

3. Есть желание разобраться заодно собрать информацию в одной теме.





Эпично написано.... см. п.3



В смысле, Эпично ?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@oleg_klimin, вы меня почти правильно поняли.

2. Рейзеры имеют название именно по типу слота/сокета/разъема, к примеру PCI-e X1 - PCI-e X16, что соответствует кратности потоков для шины PCI-e, а соответственно говорит о ее размере. Так что никак нельзя писать иначе. Это равносильно рецепту бутерброда, в котором написано, что нужно намазать хлеб на масло.

1. Простите, не заметил разницы. Райзеры - ни что иное, как переходники-удлинители (если по-русски). А их несчетное кол-во в природе. И судя по нашей тематике, стОит акцентировать внимание именно на рейзерах для шины PCI-e, которая используется в майнинге, т.к. майнят на видеокартах. А для процов и асиков они не нужны. Вот именно по этому, нужно поставить акцент на мизерном направлении этих переходников-удлинителей.

3. Это похвально! Даже очень! Могу чисто консультационно помогать.





В смысле, Эпично ?





Какая максимальная длинна райзера допустима (с удлинителем и без)

Это масло масляное. Какая длина удлинителя допустима - с удлинителем и без......



Можете воспринимать мои камменты как ИМХО, но если вы беретесь за тему, чтоб донести до народа, то она не может быть некомпетентной.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Фигли тут обобщать?



x1-x1 юзают все.
Лентяи и рукозады юзают x1-x16(да бы бортик не пилитить на x1) ну или если других небыло.

В редких случаях x16-x16, но они дорогие и жесткий шлейф.

Длина 2 райзера по 17см работают.
Доп питание, это вопрос мат плат.




Бывают ли случаи когда оно вредно?

:D не бывает

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Вопрос по райзеру возник:



Можно ли использовать рейзер х1-х16 на материнке с х16 портом (без порта х1)



ну то есть на матери порт x16 (других портов нет, или заняты)
на видяхе порт x16

райзер х1-х16 (других райзеров нет, или заняты).

Втыкаем разьем райзера х1 в разьем х16 материнки

И затем в разьем х16 райзера втыкаем видяху.



Будет ли нормально все работать?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Вопрос по райзеру возник:

...

Будет ли нормально все работать?

Да, будет!

Именно так мы все, или почти все, и работаем.

Только зачем одну единственную карту городить через райзер?

Можно просто воткнуть её в слот.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Это я при том условии что  на матери 3 разьема.

один х1

два х16.

И остается один разьем свободным - х16

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

И остается один разьем свободным - х16

Можете включать в него карту на любом райзере, от х1-х1 до х16-х16 Все комбинации сочетаний  разъемов на райзерах перечислять не буду.



http://www.picshare.ru/view/3441003/

http://f-page.ru/fp/1168223b89284c33a9a3c1ace258d6b8

Изменено пользователем Uliss

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Только нужно одну вещь проверять всегда, один раз в паритии что пришла с китая попалось два райзера с пеервёрнутым х1 (он был припаян задом наперёд, и чтобы включить видяху его бы пришлось перекрутить), такую хрень можно выкидывать (ну или у кого есть голова можно перепаять), иначе видяха может погореть мгновенно х)

Изменено пользователем Sneeska

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

К вопросу о ДП +12в на райзерах для R9 280X.

Взял все разновидности 280х, что были итог:

3072МБ, Sapphire 11221-00-20G, R9 280X, 2xDVI, HDMI, DP, GDDR5, 384-бит, Retail 6.1А
3072МБ, Sapphire 11221-00-40G, R9 280X, 2xDVI, HDMI, DP, GDDR5, 384-бит, Retail до 6.4А
3072МБ, ASUS MATRIX-R9280X-3GD5, R9 280X, 2xDVI, 4xDP, GDDR5, 384-бит, Retail до 2.6А
3072МБ, Sapphire 11221-02-40G, R9 280X, 2xDVI, HDMI, DP, GDDR5, 384-бит, Retail до 2.6А

Получаем некоторую закономерность :
Карты с питанием 8+6 едят с мамы до 6,4А (6,4*12 = 76,8 Вт)
Карты с питанием 8+8 едят с мамы до 2.6 А (2,6*12 = 31,2Вт)

Берем 280х с 8+8 и будес счастье

Кстати ради интереса померил 7970 никакими 0.9А там и не пахнет те же 2,6А
(полное совпадение с 280х)

280х с питанием 8+8 = 7970

Пруф

Изменено пользователем Uliss

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

К вопросу о ДП +12в на райзерах для R9 280X.

Взял все разновидности 280х, что были итог:

3072МБ, Sapphire 11221-00-20G, R9 280X, 2xDVI, HDMI, DP, GDDR5, 384-бит, Retail 6.1А
3072МБ, Sapphire 11221-00-40G, R9 280X, 2xDVI, HDMI, DP, GDDR5, 384-бит, Retail до 6.4А
3072МБ, ASUS MATRIX-R9280X-3GD5, R9 280X, 2xDVI, 4xDP, GDDR5, 384-бит, Retail до 2.6А
3072МБ, Sapphire 11221-02-40G, R9 280X, 2xDVI, HDMI, DP, GDDR5, 384-бит, Retail до 2.6А

Получаем некоторую закономерность :
Карты с питанием 8+6 едят с мамы до 6,4А (6,4*12 = 76,8 Вт)
Карты с питанием 8+8 едят с мамы до 2.6 А (2,6*12 = 31,2Вт)

Берем 280х с 8+8 и будес счастье

Кстати ради интереса померил 7970 никакими 0.9А там и не пахнет те же 2,6А
(полное совпадение с 280х)

280х с питанием 8+8 = 7970

Пруф

там выше писали что 7970 погорели у них сколько пинов? если там как ты говоришь те же 2,6A то есть шанс горения

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

К вопросу о ДП +12в на райзерах для R9 280X.

Взял все разновидности 280х, что были итог:

3072МБ, Sapphire 11221-00-20G, R9 280X, 2xDVI, HDMI, DP, GDDR5, 384-бит, Retail 6.1А
3072МБ, Sapphire 11221-00-40G, R9 280X, 2xDVI, HDMI, DP, GDDR5, 384-бит, Retail до 6.4А
3072МБ, ASUS MATRIX-R9280X-3GD5, R9 280X, 2xDVI, 4xDP, GDDR5, 384-бит, Retail до 2.6А
3072МБ, Sapphire 11221-02-40G, R9 280X, 2xDVI, HDMI, DP, GDDR5, 384-бит, Retail до 2.6А

Получаем некоторую закономерность :
Карты с питанием 8+6 едят с мамы до 6,4А (6,4*12 = 76,8 Вт)
Карты с питанием 8+8 едят с мамы до 2.6 А (2,6*12 = 31,2Вт)

Берем 280х с 8+8 и будес счастье

Кстати ради интереса померил 7970 никакими 0.9А там и не пахнет те же 2,6А
(полное совпадение с 280х)

280х с питанием 8+8 = 7970

Пруф

Правильно ли я понял, что если брать карты:

3072МБ, ASUS MATRIX-R9280X-3GD5, R9 280X, 2xDVI, 4xDP, GDDR5, 384-бит, Retail до 2.6А

3072МБ, Sapphire 11221-02-40G, R9 280X, 2xDVI, HDMI, DP, GDDR5, 384-бит, Retail до 2.6А

то доп. питание на райзеры не нужно?

И как обстоит дело для этих карт:

Gigabyte R9 280X, GV-R928XOC-3GD

ASUS R9 280X-DC2T-3GD5

?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Даешь в тему фото райзеров с питанием! Ну или какой контакт сколько подвести.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Даешь в тему фото райзеров с питанием! Ну или какой контакт сколько подвести.


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

А просто разрезать провода рейзера и припаять с одной стороны желтый провод и заизолировать с другой не проще? Для тех кто паяльник в руках не держал можно тупо на скрутку ? На хорошую такую скрутку )))

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

А просто разрезать провода рейзера и припаять с одной стороны желтый провод и заизолировать с другой не проще? Для тех кто паяльник в руках не держал можно тупо на скрутку ? На хорошую такую скрутку )))

Это мои самые первые райзеры. Использовал имеющиеся длины проводов для разноса карт.

Потом уже делал перемычки шлейфа между картами одним проводом от старого АТХ БП и выводил на молекс с середины шлейфа.



Хорошая грамотная скрутка работает не хуже пайки, но пайка предпочтительней.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

У кого работают 1х-1х без замыкания контактов ?



Мне одного спила не хватает - приходится замыкать 2 контакта.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

У кого работают 1х-1х без замыкания контактов ?



Мне одного спила не хватает - приходится замыкать 2 контакта.

на 5850 работает - но то ли раййзер такой,  то ли еще че.

А вот на 7870 и если память не изменяет - 6970 - не работают, замыкать нуна.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

У кого работают 1х-1х без замыкания контактов ?



Мне одного спила не хватает - приходится замыкать 2 контакта.

HD 7950 и R9 280X работают просто после пропила напильником. А какие контакты вы замыкаете??

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
