Сделай райзер сам

m134

10 140 просмотров

Для изготовления нам понадобятся:

- 40-контактный IDE-шлейф или 34-контактный FDD-шлейф

- мертвая материнская плата с целым разъемом PCI-E либо AGP

- кусок текстолита, фольгированного с обоих сторон, толщиной 1,6 мм и размерами примерно 21 x 21 мм

- лобзик

- напильник

- паяльник с тонким жалом

- и как обычно прямые руки :)



Для начала готовим шлейф. Отрезаем разъемы ножницами с двух сторон. В случае с FDD-шлейфом разгибаем в правильном положении переплетенный участок. Далее отсчитываем половину контактов и разъединяем шлейф на две полоски. Аккуратно ложим их друг на друга и прихватываем изолентой в нескольких местах. Зачищаем контакты с обоих сторон. Я делал это ножом. Главное приловчиться.

blogentry-751-0-75393700-1343660508_thumb.pngblogentry-751-0-42628000-1343660512_thumb.pngblogentry-751-0-46712200-1343660528_thumb.png

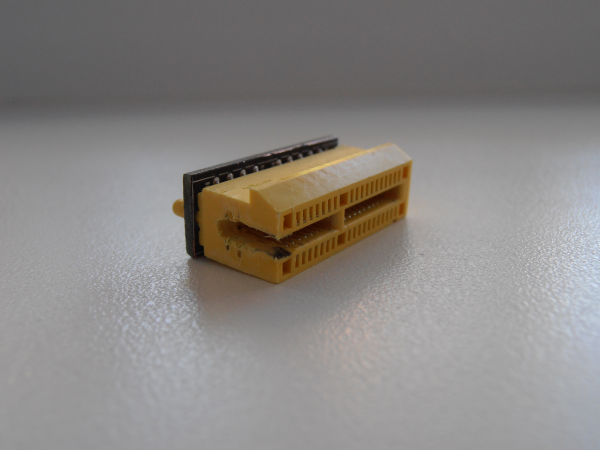

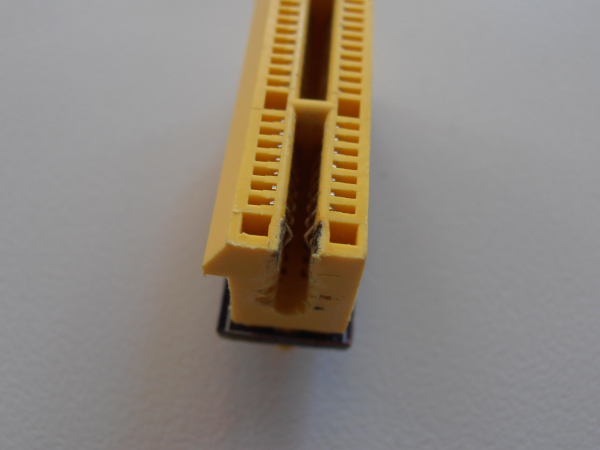

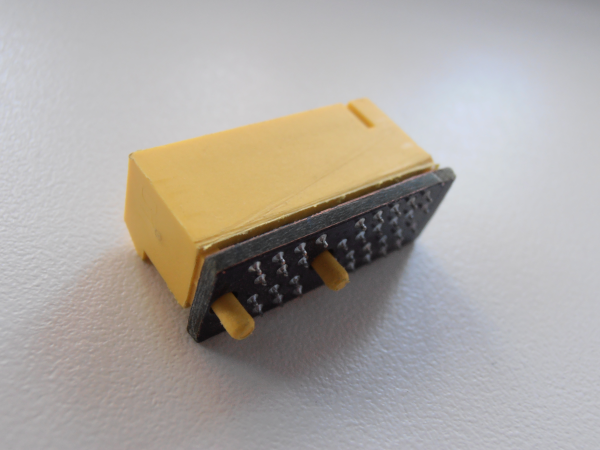

Разъем на материнской плате может быть PCI-E x1, x4, x8 и x16. Подойдет любой. Засверливаем его по углам, просовываем пилку лобзика и выпиливаем. Потом проходим по бокам напильником, чтобы никакие медные слои не касались друг друга. В случае с x16 обработка данной части завершена, в других случаях надо удалить перегородку, чтобы она не мешала установке видеокарты. Для этого лучше всего использовать нож, кончик которого предварительно нагреть до красна, чтобы вырезать стенку.

blogentry-751-0-93429400-1343660525_thumb.pngblogentry-751-0-49482800-1343660526_thumb.pngblogentry-751-0-38111400-1343819534_thumb.pngblogentry-751-0-50907700-1343819536_thumb.pngblogentry-751-0-87181000-1343819539_thumb.png

В случае AGP выпиливаем разъем и оставляем место с ключом. С одной стороны должно быть 7 контактов, с другой 11.



Текстолит я не могу вымерить точно. Рекомендую вырезать с запасом, а потом по примерке выбирать напильником чтобы плотно входил в разъем PCI-E x1 и не болтался.

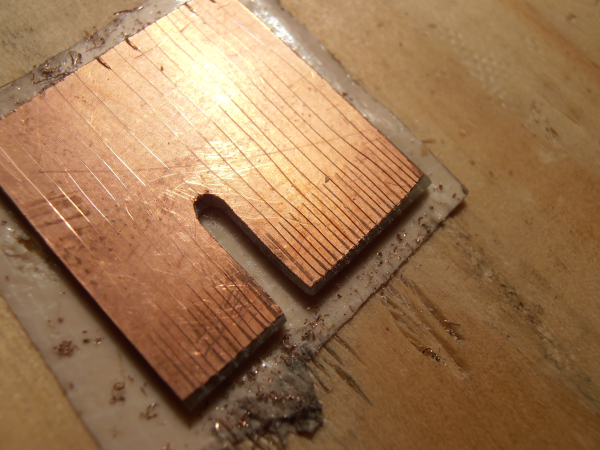

Разделение дорожек на текстолите. Вставьте пару раз полученный кусок текстолита в разъем. Будут видны контактные следы. Берем тонкий острый нож и аккуратно проводим линии между контактных следов. Несколько раз, усиливая прижим, пока дорожки не разъединятся. Силовых дорожек, таких как +12В и +3.3В, несколько. Объединены по две-три. Поэтому их разрезать между собой не надо. Проверяем все на КЗ мультиметром.

blogentry-751-0-72091800-1343794603_thumb.pngblogentry-751-0-00303000-1343660527_thumb.pngblogentry-751-0-49257300-1343660527_thumb.pngblogentry-751-0-00570300-1343660528_thumb.png

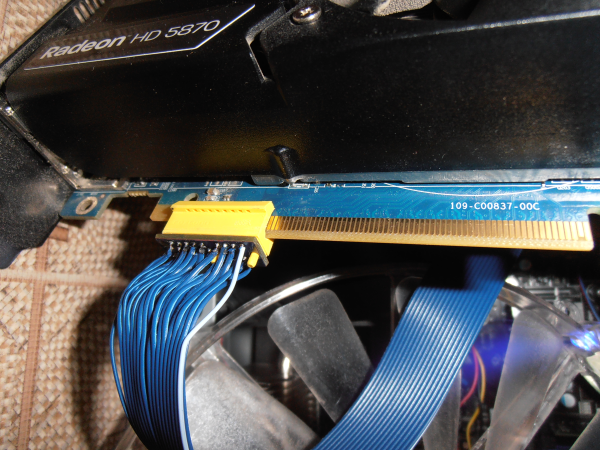

Не перепутав провода спаиваем один конец с другим. В случае с FDD-шлейфом, где всего 34 контакта, т.е. не хватает двух, можно не соединять две любые земли (GND) (рекомендую не соединять две крайние).

blogentry-751-0-38333900-1343819541_thumb.pngblogentry-751-0-69277500-1343819544_thumb.pngblogentry-751-0-35169100-1343819548_thumb.png



По окончании работы не забудьте протереть контактную площадку спиртом!

Всем удачи!

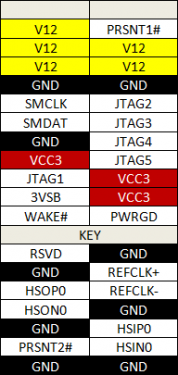

Распиновка:

blogentry-751-0-33690100-1343673510_thumb.pngblogentry-751-0-18674700-1343673593_thumb.png
