Корпуса АТХ, 3U, 4U для GPU фермы. Конструкция, компоновка, охлаждение.

Recommended Posts

@tankist, а на всосе-то скока градусов? - самая интересная инфа

Share this post


Link to post
Share on other sites

24 градуса, которые в помещении поддерживаются кондеями.

Edited by tankist

Share this post


Link to post
Share on other sites





Но пока температура тьфу-тьфу выше 70 не поднимается, это при том что никаких даунвольтов и игр с частотами.



Откровенно говоря, вентиляция слабовата.

Под непрожорливый Эфир она подходит, но ведь делался майнер, а не эфиайнер.

По-уму, 4шт 120мм вентилятора на ~100cfm спасут "отца русской демократии" и превратят агрегат во всепогоднокоиновую универсальную машину.

Share this post


Link to post
Share on other sites





По-уму, 4шт 120мм вентилятора на ~100cfm спасут "отца русской демократии" и превратят агрегат во всепогоднокоиновую универсальную машину.

Согласен, доп охлад не помешает. Место есть куда впендюрить, буду эксперементировать! Щас абы-какбы запустил, при том что жрёт 1070 из 1250 - как бы на пределе балансирую.

Share this post


Link to post
Share on other sites





Согласен, доп охлад не помешает. Место есть куда впендюрить, буду эксперементировать!



Можно для прозрачности по воздуху намутить по примеру @moneymaker'а решетки на морду и тыл - https://forum.bits.media/index.php?/topic/20382-korpusa-atkh-3u-4u-karkasy-dlia-gpu-fermy-konstruktciia-ko/page-6?p=380176&do=findComment&comment=380176

Share this post


Link to post
Share on other sites

Ну да. Как раз на "морде" имеется отсуп, чтобы туда поместить ещё вентиляторы. В общем, заводские серваки которые мне удалось "пощупать" изнутри, в основном ставят вентиля в центр отсека, направление в тыл. А сзади просто решёточка и усё. В общем, будем посмотреть ))

Share this post


Link to post
Share on other sites

Я сам не знаю, какой-то списанный сервак со SCSI дисками, сохранилось только:





Дааа, слотовый пень или ксеон, ностальжи :D

Share this post


Link to post
Share on other sites

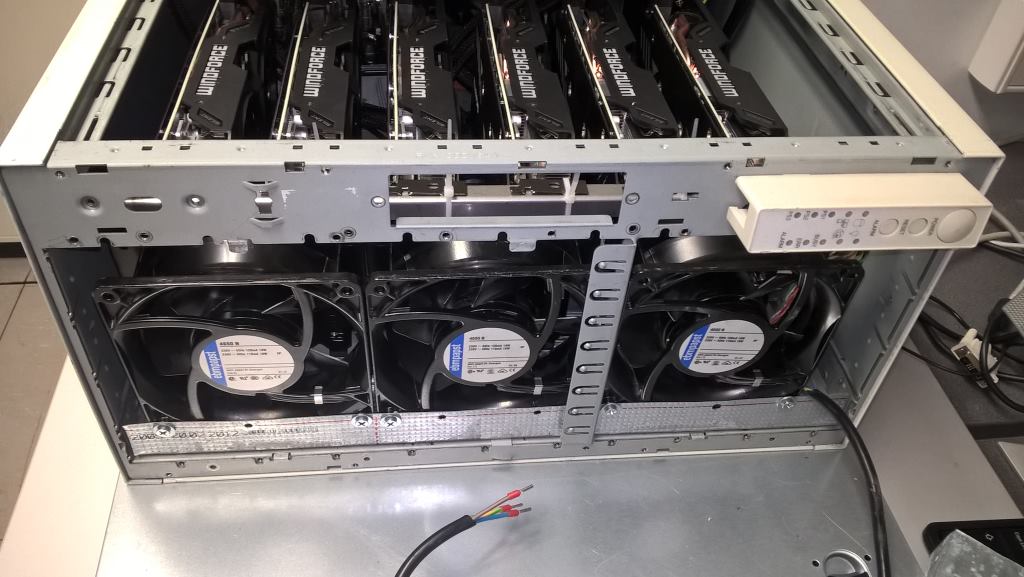

Решил я сделать ход конём - Ebmpapst 4650n, 220в 94cfm (160 кубов в час), весит пол кило и тихий такой, всего-навсего 45дб  :lol:

3 штука, 119 х 38мм в рядок на 42-ю каркасину. Коннекторов не было, провода пришлось паять. По центру корпуса, из-за макарон установка показалась затруднительной, поэтому для начала воткнул в "морду":








Ну что я могу сказать. Ожидал большего - температура уменьшилась только на 3-4 градуса. То что во внутрь задувает со страшной силой, конечно весело - но мне кажется более эффективный метод отвода килоджоулей это всё-таки мощная вытяжка, а не приток. Имхо надо резать заднюю панель, ставить туда 5 мощнецких 80мм вентиляторов и менять БП на менее габаритный, т.е. серверный.

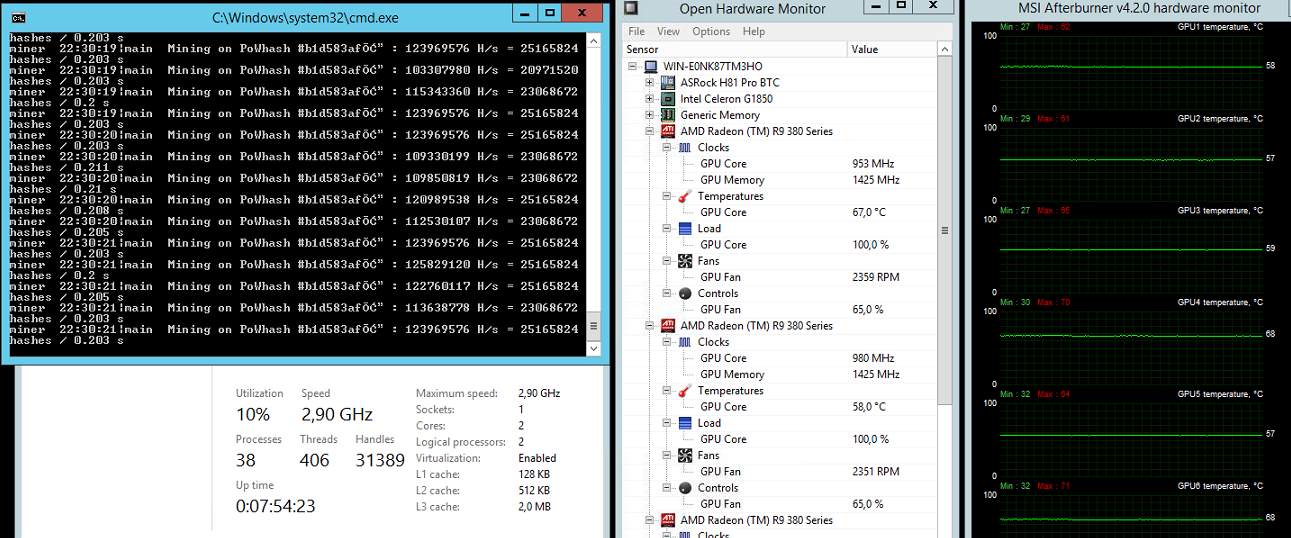

А так работет фермочка...




Share this post


Link to post
Share on other sites

Я тоже задумывался об использовании 220В вентилей, мне кажется их незаслуженно обошли вниманием.

Share this post


Link to post
Share on other sites

Ну что я могу сказать. Ожидал большего - температура уменьшилась только на 3-4 градуса. То что во внутрь задувает со страшной силой, конечно весело - но мне кажется более эффективный метод отвода килоджоулей это всё-таки мощная вытяжка, а не приток. Имхо надо резать заднюю панель, ставить туда 5 мощнецких 80мм вентиляторов и менять БП на менее габаритный, т.е. серверный.





Подожди, не торопись....



То есть, ты вот на такую сборку:

post-5592-0-30146300-1457140156_thumb.jpg  post-5592-0-30236000-1457140162_thumb.jpg



установил на морду 3 вентилятора на вытяжку?






И какой ожидался результат при том, что имеется огромная паразитка спереди сверху карт и практически глухая задняя панель?



Проведи такой эксперимент:

- разверни вентиляторы на морде на приток

- закрой пространство между верхом вентиляторов и верхом карт + 4-5см

- положи боковую крышку поперек корпуса, оставив сзади щель для выхода воздуха



И огласи результат.

Share this post


Link to post
Share on other sites





установил на морду 3 вентилятора на вытяжку?

Да не, конечно они на приток стоят, чтож я, совсем олень? Ветер дует в одном направлении. Сзади - стало сильнее выдувать, выдёргиваешь вилку доп. вентилей - ветер стихает.







- закрой пространство между верхом вентиляторов и верхом карт + 4-5см
- положи боковую крышку поперек корпуса, оставив сзади щель для выхода воздуха

А вот это попробую. Но в понедельник, отдыхать тоже ведь надо ))

Share this post


Link to post
Share on other sites

По результатам прогона в несколько суток - установлены 5 карт, фотографии еще сделаю как до конца переделаю питающие кабели. Все добро работает в помещении с 2 мощными кондеями, но в нем же пашут S7, которые греются как кипятильники. Результирующую температуру окружающего водуха пока не скажу, но по ощущениями достаточно тепло.



Самая горячая карта из пяти установленных имеет температуру в 55 (GPU) 60 (VRM). Думаю неплохой вариант, так что 3 вентилятора SUNNON на вдох и 2 SUNNON (попроще) на выдох справляются с выводом горячего воздуха из рабочей зоны. Эксперимент считаю успешным.

Edited by moneymaker

Share this post


Link to post
Share on other sites

По результатам прогона в несколько суток - установлены 5 карт...

Самая горячая карта из пяти установленных имеет температуру в 55 (GPU) 60 (VRM). Думаю неплохой вариант, так что 3 вентилятора SUNNON на вдох и 2 SUNNON (попроще) на выдох справляются с выводом горячего воздуха из рабочей зоны.

Эксперимент считаю успешным.

Отличный результат!

А, учитывая вариант @tankist'а с 6 картами, это не предел для этого вида корпусов.

Share this post


Link to post
Share on other sites

Отличный результат!

А, учитывая вариант @tankist'а с 6 картами, это не предел для этого вида корпусов.

Да, забыл добавить частоты 1100, напряжение ядра -19мВ



6я карточка (7950) есть, но у меня честно говоря сомнения по нагрузке на 2000BB 164A.

Сейчас на нем висят 5*390, по инфформации из интернета, максимальная пиковая нагрузка 390го Сапфира до 323Вт, средняя 250Вт, 7950 около 150 Вт.

Получаем что-то около 23А на карточку, 5*23=115, плюсанем еще 12А от 7950, в сумме 127А.

Подходим к сакральному коэффициенту 0.8, что равняется 130А. Короче впритык.

Share this post


Link to post
Share on other sites

@moneymaker, я бы даже и не заморачивался. 2000Вт однозначно вытянет.

7950 даунвольтить без проблем.

Share this post


Link to post
Share on other sites

@moneymaker, я бы даже и не заморачивался. 2000Вт однозначно вытянет.

7950 даунвольтить без проблем.

Да я пока не особо разобрался в теме даунвольта, точнее все понятно, но надо биос найти, либо править существующий, не налажать по дороге, плюс шить из доса, либо под виндой, но у меня пока не удалось провернуть такой фокус, в общем тема требует дополнительного изучения.

Другое дело что ее было бы правильно поставить в этот корпус из концептуальных соображений, т.к. пока оборудование немного раскидано, нужно в одну GPU-ферму собрать.



tankist'у респект! Когда вижу его ровные ряды карт в корпусе.. короче тащусь))

Edited by moneymaker

Share this post


Link to post
Share on other sites

Да я пока не особо разобрался в теме даунвольта, точнее все понятно, но надо биос найти, либо править существующий

Вот тут все есть - https://forum.bits.media/index.php?/topic/1027-obzor-videokarty-gigabyte-gv-r795wf3-3gd/

Share this post


Link to post
Share on other sites

Ребят у меня вопрос возник, вот смотрю фото и вижу, что собирают каркасы из профилей и крепят карты прямо на них. Это безопасно крепить карты на метал? Оно не коротнет? Тоесть вижу что прикручивают один край к металлу, другой край карты тоже ставят на металл...

Edited by beril

Share this post


Link to post
Share on other sites
@beril, а корпуса ПК из чего делают?

Share this post


Link to post
Share on other sites

@beril, а корпуса ПК из чего делают?

Ну так вроде один край видеокарты соприкосается с металлом, а так выходит два края к металу прикосаются. Видел некоторые перематывают изолентой одну из стоек к которой касается карта

Share this post


Link to post
Share on other sites

@beril, так это нештатное использование - каждый делает как ему удобней.

Хотя, на хвосте платы никаких проводников и контактов на самом краю нет.

Если прям совсем страшно, то проклей на профиль полоску оргстекла или полистирола.

Отлично подходит 2х-сторонний скотч, если защитную пленку сверху не снимать.

Share this post


Link to post
Share on other sites

Окей буду знать, спасибо

Share this post


Link to post
Share on other sites

Собрал еще несколько ригов, раздачу доп.питания переделал на шинах, действительно очень удобно и аккуратно.

https://forum.bits.media/index.php?/blog/189/entry-418-sobiraem-5gpu-rig-v-19-korpuse-part-2/


Share this post


Link to post
Share on other sites

раздачу доп.питания переделал на шинах, действительно очень удобно и аккуратно.

Супер!!!!

Вы вскользь заметили "...чтобы вместить наконечники..." и, если присмотреться, то под термоусадкой просматриваются юбки наконечников.

Это достаточно важный технологический момент при подключении на шину многожильного провода.

Токи там аховые и простая скрутка многожилки на толщине шины (длине отверстия) при зажиме винтом попросту рассыплется и ухудшит контакт.

В следующий раз, как будете делать, сфотографируйте заделанные  в наконечники провода шлейфов ДП карт.



И не менее важный и любопытный вопрос - откуда дровишки???

Такие корпуса, да еще внешне новые и в таких количествах.... Фантастика.

Share this post


Link to post
Share on other sites

Наверное авито, или какая-нибудь специализированная фирма по продаже старых серверных компонентов.
я полчаса назад озадачился вопросом поискать на местных барахолках - нашёл немного вариантов
Для Москвы, наверняка ассортимент больше.

Share this post
