sopa8383

создание корпуса для фермы

Рекомендуемые сообщения

Кто делал корпусы, подставки для ферм, может остались чертежи, наброски или фотографии без установленных видеокарт. Выложите пожалуйста. А то в фотографиях не видно как именно сделаны подставки.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
(изменено)

Кто делал корпусы, подставки для ферм, может остались чертежи, наброски или фотографии без установленных видеокарт. Выложите пожалуйста. А то в фотографиях не видно как именно сделаны подставки.

ну ступени на лестнице видел?



так и висит хвост внизу, а г образная железка за верх цепляется -в верху

                                                              о

_______Г -видеокарта    ,  о                      -держалка  ,совмести картинки 8)





а вообще завтра сфоткаю свою давно хотел выложить)

Изменено пользователем Combowan

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах



Кто делал корпусы, подставки для ферм, может остались чертежи, наброски или фотографии без установленных видеокарт. Выложите пожалуйста. А то в фотографиях не видно как именно сделаны подставки.

ну ступени на лестнице видел?



так и висит хвост внизу, а г образная железка за верх цепляется -в верху

                                                              о

_______Г -видеокарта    ,  о                      -держалка  ,совмести картинки 8)





а вообще завтра сфоткаю свою давно хотел выложить)

Давай))) У меня 4 фермы лежат на длинном столе. Но это очень не удобно. Вот и хотел что нибудь сделать. Чтобы все в куче было, блок питания и материнка снизу - карты сверху над ними и между ними вентиляторы. Тока чтоб все нормально было, а не как у меня сейчас)) Поэтому и интересует готовые корпуса для ферм но без начинки, чтобы видно было как сделано))

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
(изменено)

я делал из корпуса АТХ, вырезал треть корпуса там где корзины, сдвинул морду, положил набок а из алюминиевых уголков сделал подставки какбы над всем этим + каркас для трех 120мм кулеров над видекартами, чертежей не сохранилось  :lol:



но у меня пока одна карта, бп не очень и райзеров нет, поэтому пока фоткать нет смысла, через недельку-две выложу как дособираю



видел тему в барахолке но не помню или на русских оверах или на украинских (скорее второе) чел под заказ собирает каркасы из таких профилей для ферм

Изменено пользователем mine777

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
(изменено)

я делал из корпуса АТХ, вырезал треть корпуса там где корзины, сдвинул морду, положил набок а из алюминиевых уголков сделал подставки какбы над всем этим + каркас для трех 120мм кулеров над видекартами, чертежей не сохранилось  :lol:



но у меня пока одна карта, бп не очень и райзеров нет, поэтому пока фоткать нет смысла, через недельку-две выложу как дособираю



видел тему в барахолке но не помню или на русских оверах или на украинских (скорее второе) чел под заказ собирает каркасы из таких профилей для ферм

а фото можешь выложить в раздел с фотографиями?? как раз пока один каркас))

Изменено пользователем sopa8383

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

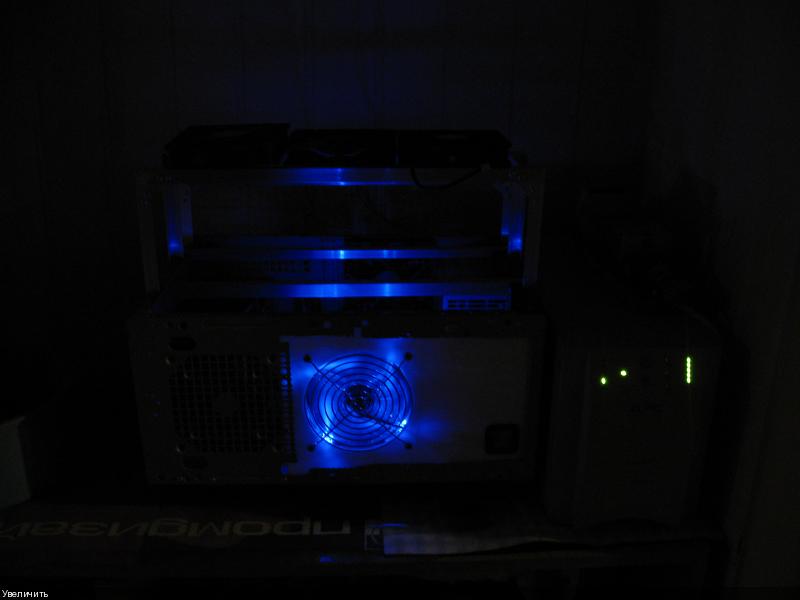

вот нафоткал, пока не готова, поэтому без осуждений)))



винт пока ноутубчный кинул в пакет чтоб не коротнуло, позже поставлю оыбчный вертикально к левой стенке (к бывшему дну корпуса)

видеокарт будет 4шт, будут висеть на двух жордочках и крепится шурупом к третьей П образной

кулеры пока не подключил

бп будет другой и провода питания будут идти по передней грани корпуса



3b1b70ba852bce081696027032bdb247.jpeg 1ad8b994353b10488d44a9440b52e38d.jpeg d37efbe99355311e41aaa0bac8154903.jpeg 2e1c9108700112400e9fd5503d71c969.jpeg





Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@mine777

Сними пакетик с винта, навернется ведь, с огнем играешь.

Положи его лучше на плоские кусочки пластика, по углам винта (как ножки).

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

да ну, с чего бы ему навернуться? ну и пусть он всеравно с бэдами,  и он там болтается боюсь что чуть дерну ферму и он своим корпусом что-то коротнет на материнке, он уже дней пять так работает

в понедельник будет нормальный 3,5, его прикручу к корпусу без пакетиков, а этот просто временное решение - когда собирал поставил то что было дома

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах



да ну, с чего бы ему навернуться?

Да от перегрева, с чего же еще. Ну, дело ваше.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

в ноутбуках он также стоит без какого-либо охлаждения

сейчас специально взял пирометр, сходил померил его внешнюю температуру корпуса - 28.5 С, внутри может 30-32 будет

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

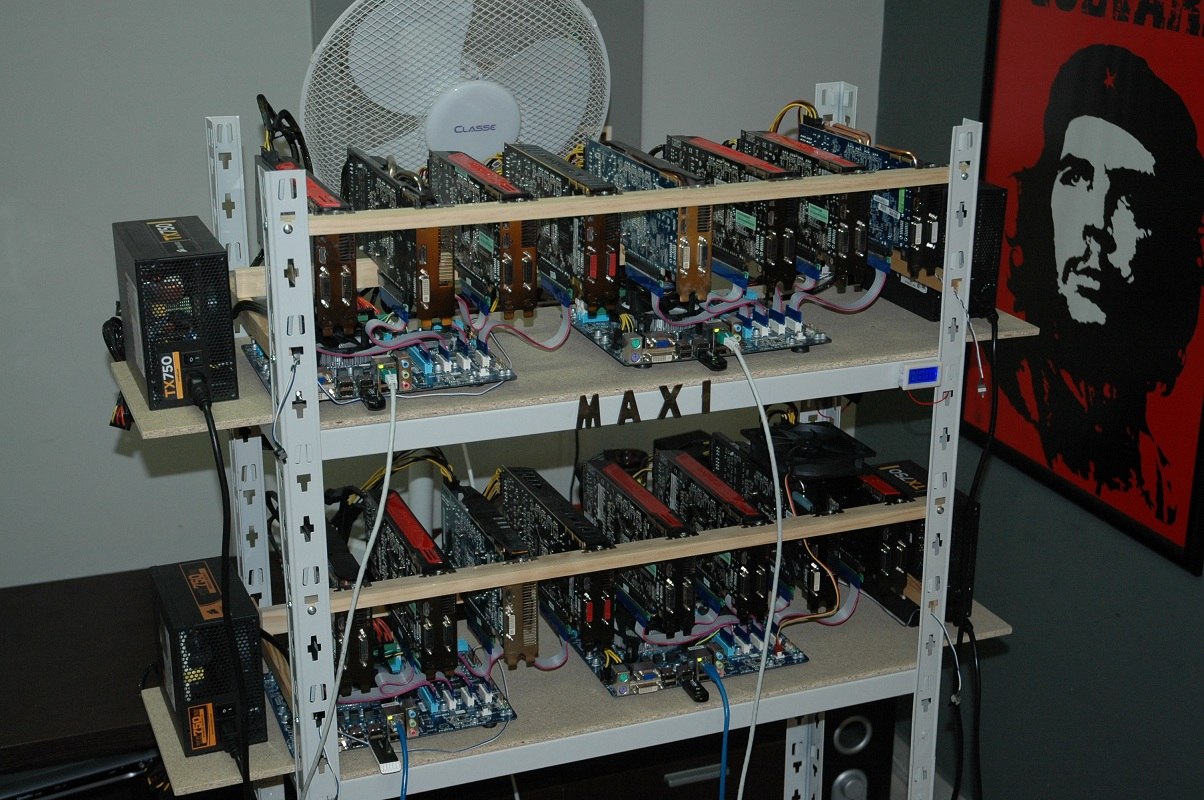

Норм!! Но я себе немного не такое хочу) Чуть побольше. У меня 4 фермы, по 4-7870 в каждой. Я хочу чтобы они были в одной коробке или стенде. На примере как у нашего администратора, тока у него из дерева там.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
(изменено)

У меня 4 фермы, по 4-7870 в каждой.

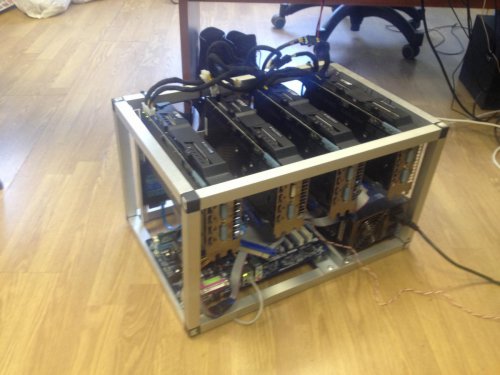

тогда тебе надо делать типа такого шкафчика


Изменено пользователем mine777

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
(изменено)

вот здоровенные фотки вроде все понятно разрезана по середине для переезда но не сложилось 8) вообще она 1000х500х390 длина ширина высота. порнуха конечно ,но не дорого, быстро, особых навыков не требует












Изменено пользователем Combowan

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

вот здоровенные фотки вроде все понятно разрезана по середине для переезда но не сложилось 8) вообще она 1000х500х390 длина ширина высота. порнуха конечно ,но не дорого, быстро, особых навыков не требует












а что там за трубки внутри профилей лежат? Для чего??

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
(изменено)

что бы карта не упала привинчена саморезом между трубкой и профилем -всё ж видно .если не прикрутить будет держаться только на честном слове) а трубка ppc что ли . вообщем для воды вроде как из полиэтилена их еще сваривают когда собирают паяльником специальным вот остались 2 куска как раз пригодились) а так можно деревяху приделать.

вообще она 2х ярусная была.

Изменено пользователем Combowan

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах




профиль 20х20 квадрат + 20х20 уголок все 2мм, соеденители нашел в максидоме.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

смотрю не используете дополнительные кулеры для охлада. не помогает или в чем причина?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

....надо делать типа такого шкафчика



Годная ферма. Твоя?





Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

нет, в инете взял, моя вон выше с винтом в полиэтилене



у bebop хорошая конструкция, мне нравится, только чуть повыше сделать и дырки сквозные в горизонтальных гранях + укрепить по углам чтобы можно было друг на друга ставить если несколько, и по 3 кулера 140мм спереди и сзади чтобы выдувало тепло на несколько метров от фермы

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
(изменено)

смотрю не используете дополнительные кулеры для охлада. не помогает или в чем причина?







если вопрос ко мне то она 68-69 градусов . пока не нужны охлаждения .даже 67 сейчас . но если комнату закрыть за 8ч наберет до 75

Изменено пользователем Combowan

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
(изменено)

нет, в инете взял, моя вон выше с винтом в полиэтилене



у bebop хорошая конструкция, мне нравится, только чуть повыше сделать и дырки сквозные в горизонтальных гранях + укрепить по углам чтобы можно было друг на друга ставить если несколько, и по 3 кулера 140мм спереди и сзади чтобы выдувало тепло на несколько метров от фермы

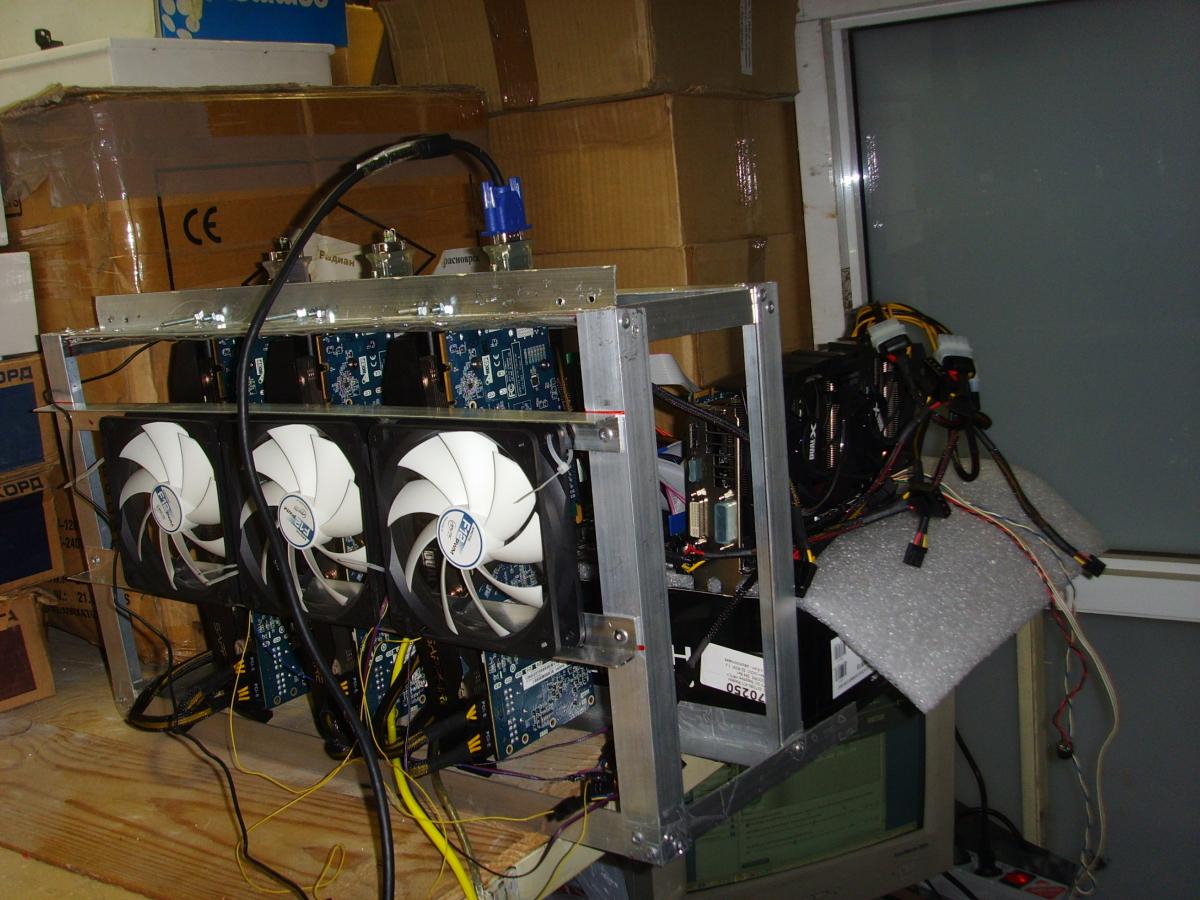

Куллера установил с одной стьороны, 3х120 , темература держится в пределах target temp 75 (4 карты по 740 кх).

По повода наращивания, такая опция возможна, верхнии соединителя вставляются другие, с ответвлением вверх, таким образом сверху ставиться еще одна такаяже конструкция.








Изменено пользователем bebop

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Главный смысл фермы - разнести карты, чтобы было максимальное охлаждение при минимальных затратах.

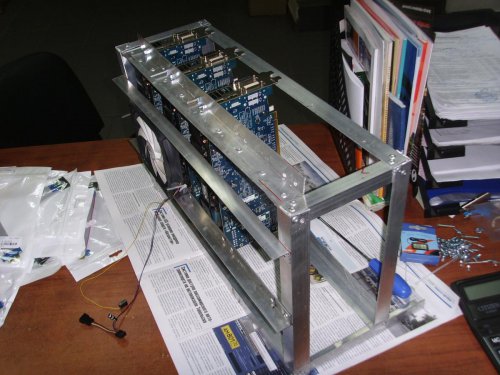

Каркас и сама ферма.



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@bebop, какой БП питает это детище, если можно модель БП?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
