Вентиляция майнинг - балкона

Рекомендованные сообщения

Лето практически настало, в связи с тем что сейчас гпу риги у меня живут на карликовом балконе, в добавок сторона солнечная, и с мощностью около 4 кВт открытые окна не справляются, решил заморочаться с вентиляцией.



Вытяжной вентилятор пока смотрю на вот этот

http://www.vent-style.ru/goods/hxm-300

Но млин цена что-то не очень нравится, хотя производительности вероятно должно хватить, и самое главное не шибко шумный!

Есть другие существенно дешевле, но там шум 60-70 дБ это ппц! соседи достанут!

Хотя вроде вентиляционщики простые канальники мин ватой обматывают, вроде как существенно шум уменьшают.

Валяется у меня какой-то вентилятор ~30см с разбитым корпусом, но двиг и крыльчатка внешне целые, хз рабочий или нет всё раздербанено и 4 провода торчит, но должен на 220в быть, в корпусе кондер, ни маркировок, них..я нигде ничего нет, как то надо попробовать его запустить, пока не представляю, как он должен звониться, вдруг рабочий))

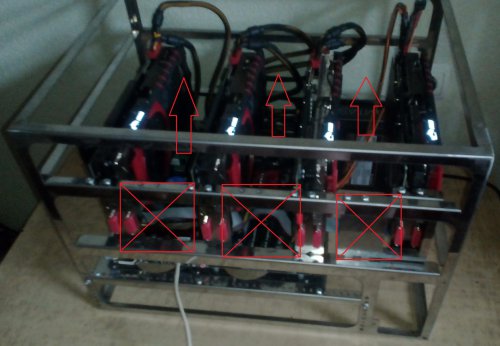

Вообще идея была поставить риги портами к верху (чтоб снизу насквозь продувались) у боковой стенки балкона, на постамент в виде пары уголков, на высоту 0.5м.

Под постамент пару обычных бытовых вентиляторов с лопастями 40см.

С боковой и верхней стороны от ригов две панели из фанеры или жести.

Получится типа висящий на 0.5 м короб без дна, под коробом два бытовых вентилятора, а в верхней панели отверстие для трубы/гофры на вытяжной вентилятор на улицу.



Кто какие вентиляторы использовал на балконе и какую производительность надо для отвода 4 кВт тепла?

Кто-нибудь вообще так заморачивался? Есть ли смысл?



ПС. Еще вот такой момент, какая производительность хоть примерно может быть у бытовых вентиляторов 40 см ?

В общем принимаются любые советы и предложения! Хочется с минимумом затрат средств и энергии получить максимальный эффект! :)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@FOL, ищи канальные вентиляторы Soler&Palau TD-SILENT, они реально тихие. А дуют так, что ни одна Мери Поппинс не может подлететь.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Если сторона солнечная, то как минимум обклеить стекла тонировочноё плёнкой чтобы уменьшить прохождение солнечного света.

Дальше, вытяжка горячего воздуха с балкона,ну и желательно принудительный обдув всей фермы

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Солнце нагревает поверхности, а не воздух. Так что при хорошем протоке воздуха - плевать на солнце.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@FOL, ищи канальные вентиляторы Soler&Palau TD-SILENT, они реально тихие. А дуют так, что ни одна Мери Поппинс не может полететь.



Да найти то не проблема, только вот ценник в 14т. р. как-то не радует, но то что тихий это да! 21 дБ всего

http://www.vent-style.ru/goods/td-1000200-silent

На украинский малошумный канальник ценник в 1.5 раза ниже, а шум, судя по цифрам, примерно как от современного холодильника.

http://www.vent-style.ru/goods/vents-tt-sajlentm-200-



Если сторона солнечная, то как минимум обклеить стекла тонировочноё плёнкой чтобы уменьшить прохождение солнечного света.

Дальше, вытяжка горячего воздуха с балкона,ну и желательно принудительный обдув всей фермы



Спасибо за совет, но давайте не будем доводить до абсурда - естественно все окна заклеены!

Поставить просто вытяжной вентиль на балконе считаю малоэффективно, тогда придется еще и приточные канальные вентили ставить и тянуть приток прямо к ригам, через чур накладно и геморно - т.е. не соответствует условиям поставленной задачи! :)

Всю предполагаемую конструкцию я описал выше.





Это что??? Прикол чтоли?

Каким млин макаром  240 кубов по вашему снимут 4 кВт тепла?  :blink:

Реально такой ставился или зачем это здесь???

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

del

Изменено пользователем Karbados

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

такой купи его точно хватит https://market.yandex.ru/product/13358297?hid=90565&track=fr_same



Откуда инфа, что 570 кубов хватит для съёма 4 кВт тепла?

от балды или реально тестил??

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@FOL, откуда инфа, что у тебя 4квт тепла? Потребление и TDP - охренеть какие разные вещи.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@FOL, откуда инфа, что у тебя 4квт тепла? Потребление и TDP - охренеть какие разные вещи.



Специально промониторил ситуацию, при расчете серверных вентиляционщики и кондиционерщики берут именно что кол-во потребляемой энергии, равно количеству выделяемого тепла.

А TDP то каким сюда боком??? - действительно охренеть!  :lol:



Что неужели никто норм. вентиляцию не делал?

 TD-SILENT конечно хорошо, но млин дорого ведь! И чем ТТ Сайлент хуже?

А варианты допустим с ВКК и обмотать его в мин вату, кто пробовал?



Хотя чую, что тут бесполезно по этой теме спрашивать, надо вентиляционные форумы курить, но может кто уже делал?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах





А TDP то каким сюда боком???
tdp  в данном случае - именно интерфейс отвода тепла. Если взять, скажем, старенькую х1300 и повесить на нее радиатор 15х15х15 от амдшного семпрона, то в данном случае можно "ротом" один раз в сутки на него дунуть и запаса отвода хватит до завтра, а если взять 390х, с кристаллом 3х3см и радиатором размером с пипку китайца, то при таком дизайне потребуется обдув в 1000кубометров пер час.



чую, что тут бесполезно по этой теме спрашивать, надо вентиляционные форумы курить

Покедова.
21038_e63e2a91412459985dba15641c1ce4dd.g

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

tdp  в данном случае - именно интерфейс отвода тепла. Если взять, скажем, старенькую х1300 и повесить на нее радиатор 15х15х15 от амдшного семпрона, то в данном случае можно "ротом" один раз в сутки на него дунуть и запаса отвода хватит до завтра, а если взять 390х, с кристаллом 3х3см и радиатором размером с пипку китайца, то при таком дизайне потребуется обдув в 1000кубометров пер час.





При расчете вентиляции считать по tdp мягко говоря не умно!

Расчет идет по общей потребляемой мощности.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

В забаву стартанул сегодня дуалмайнинг, Т стала овер 83 град.

Стоит на балконе, солнечная сторона, окна закрыты отражателем (который ставят за батареи - тепло-отражатель, летом шикарно помогает + дешево стоит).



Поставил, что под руками было вентили примерно 200 кубов где-то, выделил на фото. Температура упала до 72, при Т окружающей среды 26 град.


Ниже, при Т окружающей 17 град (на улице, сейчас сколько на балконе хз):

Adapter 0 - AMD Radeon R9 390 Series
            Sensor 0: Temperature - 68.00 C

Adapter 1 - AMD Radeon R9 390 Series
            Sensor 0: Temperature - 58.00 C

Adapter 2 - AMD Radeon R9 390 Series
            Sensor 0: Temperature - 62.00 C

Adapter 3 - AMD Radeon R9 390 Series
            Sensor 0: Temperature - 67.00 C

Надо поиграться продувами между видяхами другими куллерами. Даже кейсовыми, и запитать от матери например, ради интереса и дешево и сердито, правда на балконе у меня одно всегда открыто, то есть есть куда деваться воздуху , как и пополняться.


Изменено пользователем Flexystar

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Расчет идет по общей потребляемой мощности.

При чем тут потребляемая мощность, когда речь идет про ограниченное пространство с определенным тепловыделением?

Воткни в розетку 5 метров алюминия, меди и стали одинакового сечения и посмотри на тепловыделение, а потом назовем меня тупым.

Иными словами, включи свою ферму в замкнутом пространстве в 1000 кубов и её-же в 1 кубе. Ферма - одна, потребление - одно. Но что за черт... вентилятор от ноутбука справляется в этих объемах по разному...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

При чем тут потребляемая мощность, когда речь идет про ограниченное пространство с определенным тепловыделением?

Воткни в розетку 5 метров алюминия, меди и стали одинакового сечения и посмотри на тепловыделение, а потом назовем меня тупым.



Может все таки ближе к теме, зачем нам про сферического коня в вакууме? :)



Я рассчитываю, что мне надо мин 1000 кубов в час прокачивать.

твое мнение?

Изменено пользователем FOL

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@FOL, всос и отсос при герметичном помещении. Вот мое мнение.
А на счет коня... я все высказанное практикую уже лет 5, а не теоретизирую. Не хочешь слушать советы практика - действуй на основании собственных ашипок.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

При чем тут потребляемая мощность, когда речь идет про ограниченное пространство с определенным тепловыделением?

Воткни в розетку 5 метров алюминия, меди и стали одинакового сечения и посмотри на тепловыделение, а потом назовем меня тупым.

а как рассчитать какое количество тепла нужно убрать? есть практическая задача: имеется помещение 3х4 высота потолка 2 метра с окном и дверью на улицу с одной стороны. Как организовать вентиляцию для 18 ферм по 6 карт? как правильно расположить фермы в помещении? вентиляторы можно установить с любой стены. вообще планировал поставить все фермы в ряд на 3 стелажа. Сделать своеобразный туннель, в конце и начале установить вдув и выдув воздуха с помещения. как рассчитать Производительность м3/час вентиляторов? вдох ставить лучше у пола, а выдох у потолка? не будет ли последним фермам тяжело дышать из-за тепла первых ? надо ли ставить фильтра на вдув?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Как обладатель ферм на 8кВт, расположенных на балконе, могу сказать, что обыкновенные комнатные вентиляторы (40см 40Вт) - гениальное изобретение человечества, дёшево и сердито.

Один вентилятор стоит на вдув с низу с одной стороны балкона, второй на выдув с верху с другой стороны, а парочка других обдувают фермы, перемешивая воздух и сгоняя нагретый в дальнюю часть балкона к выдувному вентилю.

Окна закатаны зеркальной плёнкой, она очень сильно гасит ультрафиолет, очень сильно понижая температуру!

Вентиляторы стоят 500р, главное выбирать те у которых максимальный угол атаки лопостей, т.к. попадались вентиляторы с почти плоским поворотом лопастей, которые на расстоянии уже 1,5 метров теряли воздушный удар.

3 года вентили крутятся, пока с любой жарой справляются, а эти все ваши расчёты кубатуры - детский сад, ибо даже половины факторов не учитываете =)

Элементарно, поставьте 1 такой вентилятор продувать ферму и посмотрите, как температура упадёт на 15-20 градусов.

Изменено пользователем Strannik

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@Strannik, хоть один дружит с практикой и головой!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Специально промониторил ситуацию, при расчете серверных вентиляционщики и кондиционерщики берут именно что кол-во потребляемой энергии, равно количеству выделяемого тепла. А TDP то каким сюда боком??? - действительно охренеть!

Вы не путайте охлаждение (кондиционирование) замкнутого объема с (условным) тепловыделением 4кВт и проточную вентиляцию этого же объема.

Все, что связано с TDP карт решается штатной СО - она переводит выделяемые 4кВт в объем нагретого воздуха в единицу времени.

Рассчитывая проточную вентиляцию вам нужно привязываться не к тепловыделению, а к общему объему прокаченного СО воздуха. (суммарной производительности СО ферм по воздуху)



Поэтому для проточной вентиляции по барабану воздух какой температуры выбрасывать наружу. Главное, чтобы объем притока/вытяжки был равен (или превышал) произведенному СО карт объему воздуха.

При разделении притока и вытяжки (приточная система подает воздух непосредственно в воздухозабор ферм) эффективность работы системы увеличивается.



Как обладатель ферм на 8кВт, расположенных на балконе, могу сказать, что обыкновенные комнатные вентиляторы (40см 40Вт) - гениальное изобретение человечества, дёшево и сердито. Один вентилятор стоит на вдув с низу с одной стороны балкона, второй на выдув с верху с другой стороны, а парочка других обдувают фермы, перемешивая воздух и сгоняя нагретый в дальнюю часть балкона к выдувному вентилю.

Если понадобится продувать этими вентиляторами короба, то нужно ставить пару последовательно, один за другим, для увеличения создаваемого давления/разряжения.



Я собирал фермы в корпусах и именно такой конструкции, чтобы можно было их повернуть на 90о вперед и поставить вентиляторами на короб приточной вентиляции или кондиционирования. Или разделить стенкой холодную приточную и горячую вытяжную зоны.




Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Я собирал фермы в корпусах и именно такой конструкции, чтобы можно было их повернуть на 90о вперед и поставить вентиляторами на короб приточной вентиляции или кондиционирования. Или разделить стенкой холодную приточную и горячую вытяжную зоны.






Вентили стандартные 20-ки кейсовые?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Вентили стандартные 20-ки кейсовые?

Вентилятор TITAN "TFD-12025L12S" d120мм

Скорость вращения  1800 об./мин.

Воздушный поток  71.09 CFM

Уровень шума  34 дБА

Ток 0.25А



На первых фермах стоят Залманы (вроде бы...) 2000 оборотов, 79cfm, 0.35А, но сейчас в продаже таких уже нет. Давно нет.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Как обладатель ферм на 8кВт, расположенных на балконе, могу сказать, что обыкновенные комнатные вентиляторы (40см 40Вт) - гениальное изобретение человечества, дёшево и сердито.

Один вентилятор стоит на вдув с низу с одной стороны балкона, второй на выдув с верху с другой стороны, а парочка других обдувают фермы, перемешивая воздух и сгоняя нагретый в дальнюю часть балкона к выдувному вентилю.

Окна закатаны зеркальной плёнкой, она очень сильно гасит ультрафиолет, очень сильно понижая температуру!

Вентиляторы стоят 500р, главное выбирать те у которых максимальный угол атаки лопостей, т.к. попадались вентиляторы с почти плоским поворотом лопастей, которые на расстоянии уже 1,5 метров теряли воздушный удар.

3 года вентили крутятся, пока с любой жарой справляются, а эти все ваши расчёты кубатуры - детский сад, ибо даже половины факторов не учитываете =)

Элементарно, поставьте 1 такой вентилятор продувать ферму и посмотрите, как температура упадёт на 15-20 градусов.

а как решили вопрос с дождиками, чтобы вода на балкон не попадала, а то открывать - закрывать окошки на балконе не набегаешься, да дождь может ливануть неожиданно, как обычно.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

а как решили вопрос с дождиками, чтобы вода на балкон не попадала, а то открывать - закрывать окошки на балконе не набегаешься, да дождь может ливануть неожиданно, как обычно.

Если я правильно понимаю, окошко закрыто. Проточная продувка балкона вентиляторами, окошко зачем открывать то? Главное чтобы вентили прогоняли воздух и их хватало чтобы температура на балконе существенно не отличалась от уличной.

Изменено пользователем Olleg_ator

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Если я правильно понимаю, окошко закрыто. Проточная продувка балкона вентиляторами, окошко зачем открывать то? Главное чтобы вентили прогоняли воздух и их хватало чтобы температура на балконе существенно не отличалась от уличной.

если тёплому воздуху деваться некуда, то баня получится
