Вентиляция фермы 15 квт на 16 кв.м


Recommended Posts

Posted (edited)

Здравствуйте! Прочитал достаточно тем по вентиляции, но остались некоторые вопросы.


Имеется помещение прямоугольной формы ~16 кв.м., высота потолка 50% 2.7м, 50% 3м. Одно окно, 4 створки (50х70 (могу путать, пока не могу замерять!), большое окно, в 1.5 примерно раза больше, чем стандартные в доме). Помещение нежилое на первом этаже МКД.

Помещение из под бывшего производства пекарни, как я понял. В помещении есть две вентиляционные трубы круглые 150 и 200 мм. Они уходят в гипсокартонный потолок, далее (по моим прикидкам) объединяются. Далее стоит канальный вентилятор(ы), малопроизводительные, даже 4квт тепла не уводили нормально и уходят в общую вентиляцию. Посмотреть нет возможности, все заштукатурено и уже окрашено. МКД кирпич 1980 года примерно постройки (красный кирпич). Сторона не солнечная, окна тонированы белой пленкой + рулонные шторы. Все помещение обшито гипсокартонной "второй стеной", в ней проводка и вентиляция в коробе на потолке. Проводка уже проведена внешняя от щитка, т.к. текущая электрика не устраивала совсем. Проведено с помощью наружных каналов для кабеля DKC и используются розетки DKC.



В данный момент стоят риги на 10.5 квт (3060ti+ 3070ti, открытые на стелажах, есть риг 3080ti, но от него можно избавиться с заменой на 3070) + 3.5 квт сплит (инвертор, сейчас, скорее всего, не на полной мощности, 24+18 BTU), по паспорту отводит 12.5 квт тепла. В принципе, хватает, но планируется (и хочется) увеличение мощности ригов до 13-15 квт. по ригам, сплиты уже не справятся и вставлять наружный блок уже просто некуда + отражается на цене розетки. Да и сами сплиты стоят недешево.

Появилась идея об осевых вентиляторах. С запасом от шума осевика на 100% мощности, хочу взять на 15 квт оборудования 4-6 осевика 450-х по 5 тыс. куб м. для работы на 30-50% мощности вентилятора в пике температур. Регулировать собираюсь частотным преобразователем. Не разобрался, как его автоматизировать от термодатчика или чего-то подобного (частотник danfoss или подобные, подскажите, пожалуйста).



Также, есть мысли о разделении коридоров вдоль помещения каркасом из профиля и поликарбонатом, т.к. иначе осевые вентиляторы будут вдувать и сразу выдувать то, что вдули (по моим мыслям). Пиковая температура воздуха летом 30 (в том году в жаркое лето было 34-35).

Главная (и самая неверная, знаю) потребность - это снижение шума, т.к. это МКД. В магазине вентиляторов 450-е на 50% мощности вполне устраивали и шумели на уровне внешнего блока кондиционера. Видел решения по креплению вентиляторов на пружины для избежания вибрации и разные короба, думаю внедрить. На внешней стороне поставлю жалюзи вентиляционные под размер окон (за ними еще решетка на окне, уже стоит).



Планируются осевые вентиляторы YWF 450, с частотником пока так и не разобрался, в моем городе в продаже есть сейчас abb ac8355-03t-03a3-4 и danfoss VLT Micro Drive FC 51 0,75 кВт (380 - 480, 3 фазы) 132F0018. Потребление вентиляции, по моим расчетам, 750 вт (приток-отток) на 7500 куб.м



Вопросы:
1. Какие узкие места в моем плане?
2. Как можно задействовать вент. каналы 150 и 200 мм? Канальные вентиляторы не подходят по цене (почти цена сплита) и стоят по разным стенам, а объединены в один канал, и при холодном-горячем коридоре будут забирать приток и отток одновременно. Можно закрыть один вывод и часть выводить в вентиляцию канальником, но, повторюсь, цена несравнима с осевыми и нет уверенности, что лишние 3-4 кв.т тепла не запекут соседей (кондиционеров и обратных клапанов на вентиляции, судя по аудитории МКД, нет).
3. Есть еще желание сделать пожаротушение, но углекислотные системы нужно проектировать, автоматических огнетушителей просто не бывает, но может кто знает чем можно помочь. Прочитал про генераторы огнетушащего аэрозоля, может кто применял.

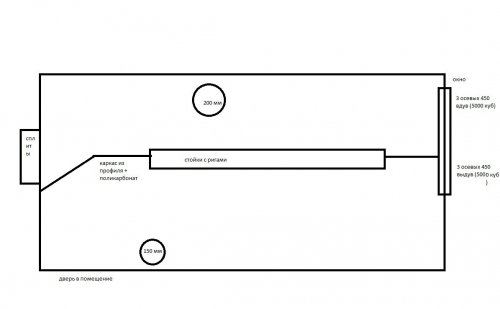

Примерную схему накидал, скоро приложу фото локации и точные размеры.


Из того, что мне уже подсказали на соседнем форуме:

1. вент. трубы никуда не годятся на такую мощность и использовать их нецелесообразно.

2. Пожаротушение подсказали, но с ошибкой, т.к. порошок и аэрозоль потом остается на оборудовании (воззможно, ошибаюсь, так говорит гугл). Автоматических углекислотных я не нашел. Подскажите, пожалуйста.



Главным минусом всей затеи считаю наличие одного окна = приток смешивается с оттоком.

Edited by Helber
  • 1 month later...
Posted
6 часов назад, Андрей_ua сказал:

Толком про частотники ничего нет, про пожаротушение тоже. Темы прочитал.

  • 2 weeks later...
Posted
В 30.06.2022 в 01:04, Gold.M сказал:

Нет вариантов?

На 15 кВт хватит одного 450-го осевика в окно. С противоположной стены сделать приточку 3 отверстия по 300 мм. Если осевик будет сильно шуметь, то добавить глушитель.

Сложно что-то советовать не видя помещения.

Posted
11 часов назад, aleksey02 сказал:

На 15 кВт хватит одного 450-го осевика в окно. С противоположной стены сделать приточку 3 отверстия по 300 мм. Если осевик будет сильно шуметь, то добавить глушитель.

Сложно что-то советовать не видя помещения.

Окно одно, больше отверстий никаких не сделать, на схеме попытался конфигурацию всю изобразить


  • 5 weeks later...
  • 1 year later...
Posted
В 08.08.2022 в 20:20, ruslan721373 сказал:

Аналогичная проблемма и уменя....надобы пообщаться опытом поделиться


пишите. я этот кейс никак не решил и не стал из-за плохих вводных изначально

Нашел другую локацию, на этой пока так и кондиционеры
