Андрей,  спасибо! БП запущен!

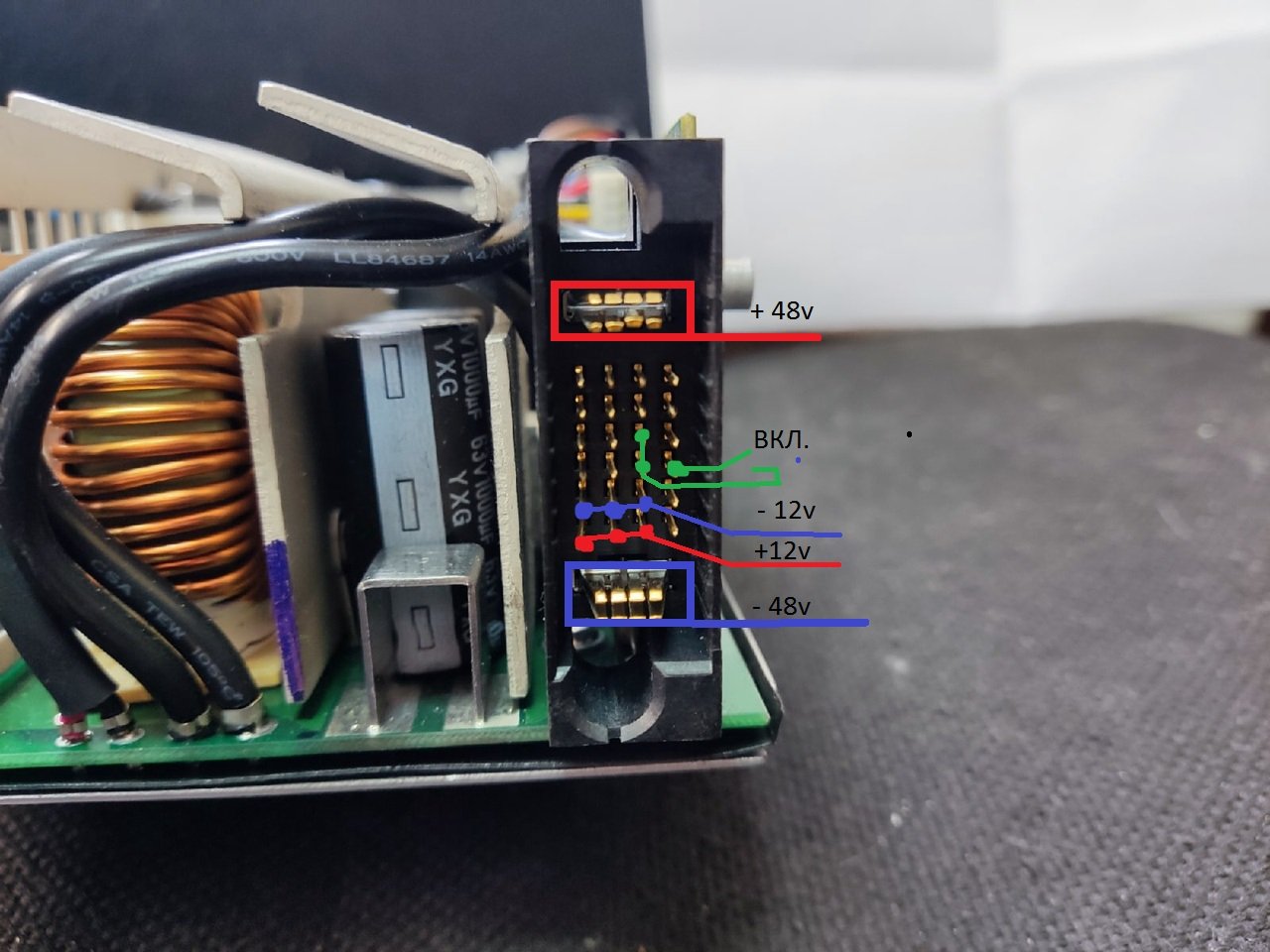

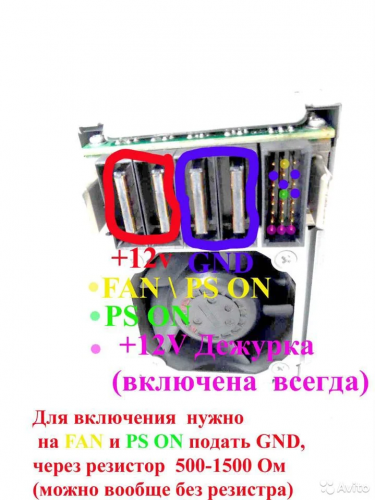

Распиновка на фото.
Спасибо всем на этом форуме! Из прочитанного стало много понятно.

Вишенкой на торте стало видео немецких товарищей: https://www.youtube.com/watch?v=RHG-yAkjijQ  на 2:51 показана распиновка другово БП и со схемой работы включения! Из этого стало понятно почему на PW-ON  и PW-KILL напряжение 2 с небольшим вольта. А т.к. этих напряжений на данном БП всего два, то дальше просто соединил их и через резистор 100 Ом на корпус!

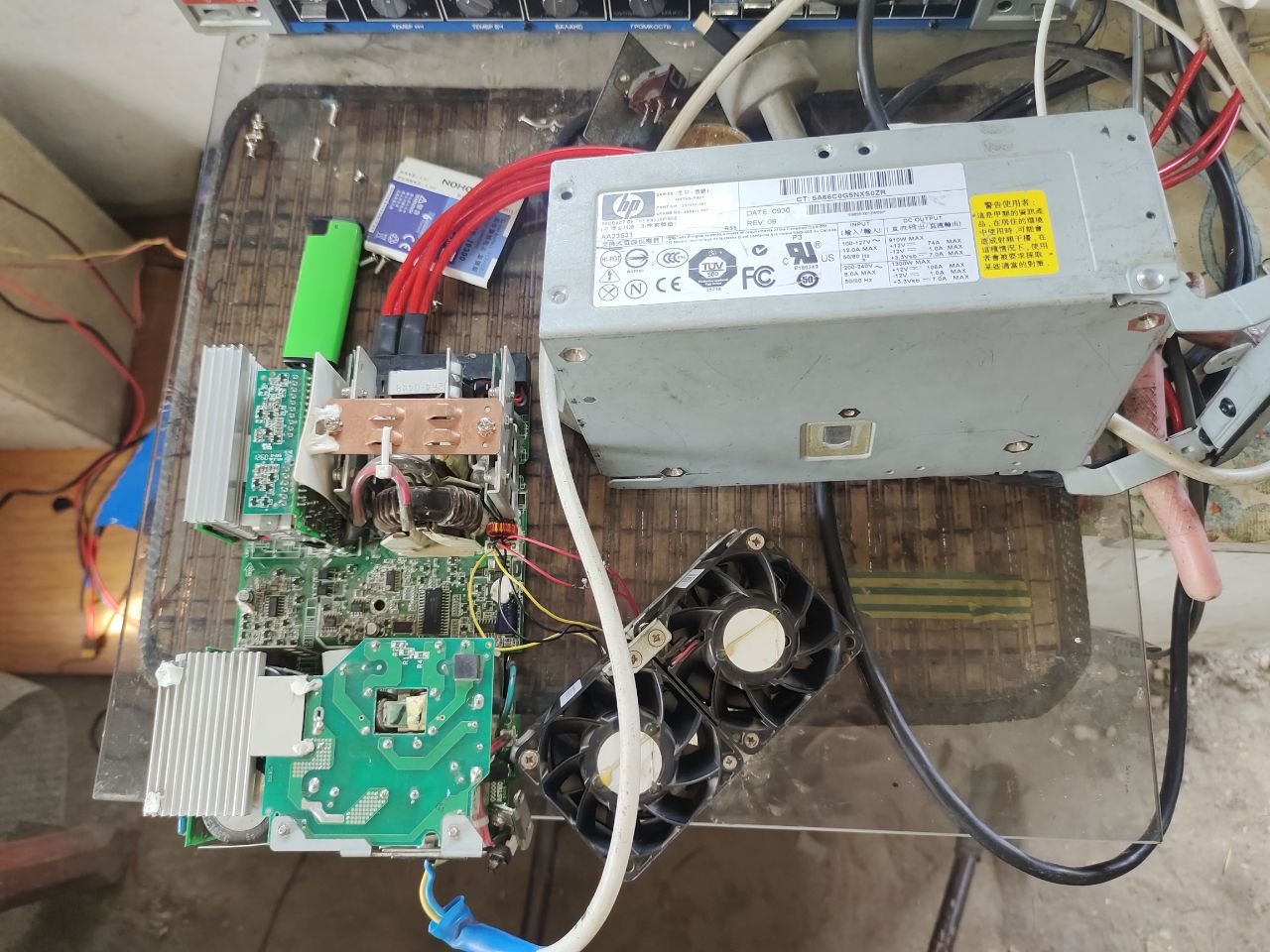

DC6PAhQ_0EilDMKRJcVJKZTMJjRXxc41y7ek16yir3vkj0n99hTFROxhSeOGgO5_cBzXhRV-dI8nYJOJpvFi7y0T.jpg

crBIG6oCSx1CRW9mEc2ZHanK4STMRGifN5hXX9mDk-0NKJAl8R6cHXyOl8mEfgkUWo6td1-SSxDFkpzYHyGdgKNO.jpg

Edited by Cyprobay
Link to comment
Share on other sites

  • 4 weeks later...

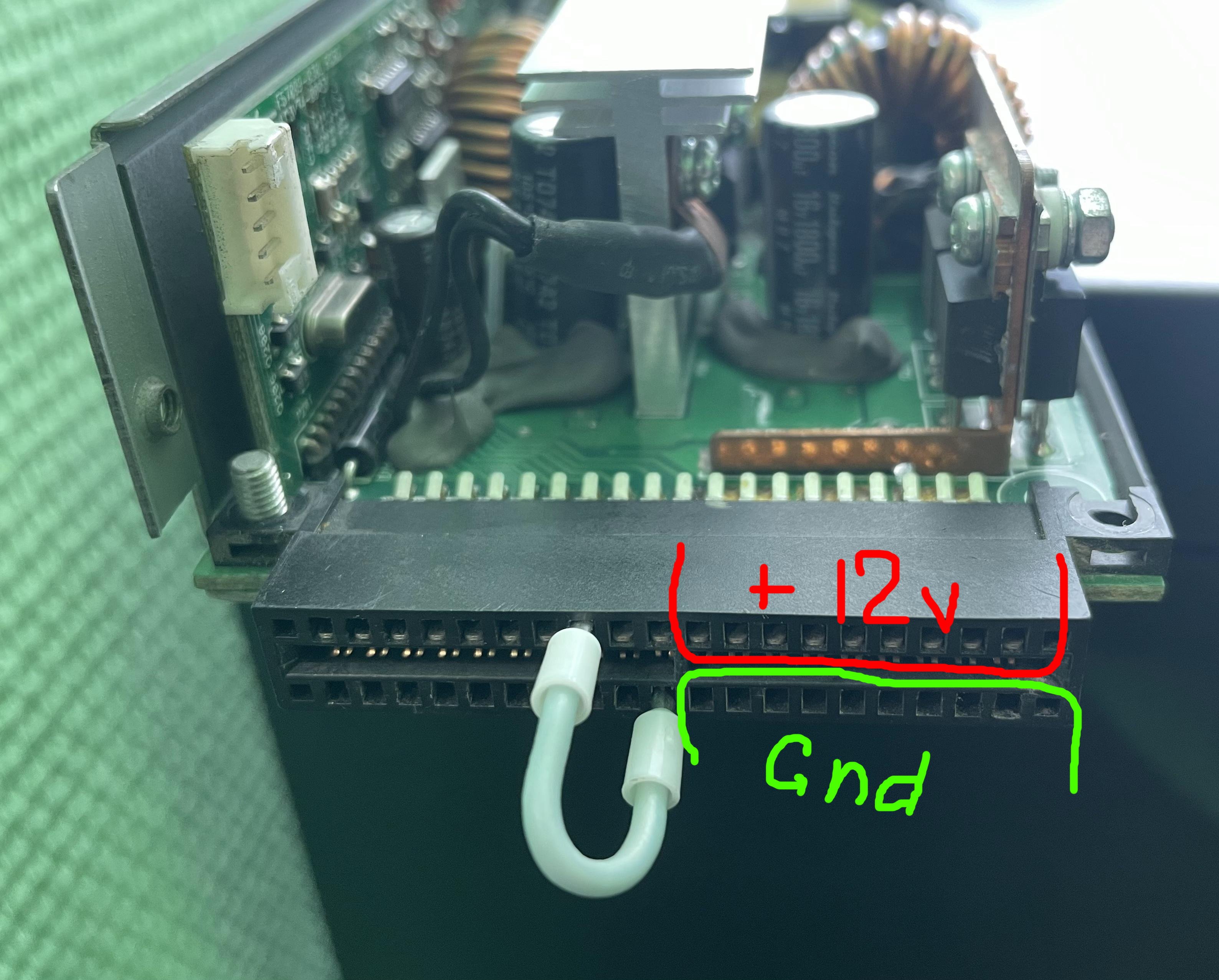

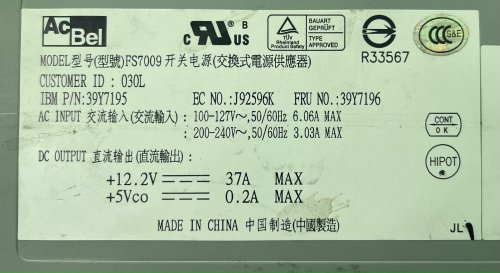

Приветствую. Может кому пригодится.

Ablecom SP502-2S.

Говорят, он же Supermicro PWS-0049

Попалась в руки парочка вместе с корзиной. Снял с нее распиновку. Снимал как смог, потому что на корзине стоит плата с различными свистоперделками (компараторы, буззер, и всякая всячина). Сервисные выходы не стал выяснять, что это. Выяснил по плате корзины, что это выходы и их висение в воздухе ни к чему не обязывает. Компьютер стартанул и без их подключения.

Если кому то принципиально узнать, что за сервисные выходы, то могу только сказать, что по картинке справа один верхний идет на один из входов компаратора LM393 (на второй приходит со второго БП). На плате есть подтяжка к питанию компаратора через сопротивления около 10кОм и диод. Два внизу - квадратная шина. Выше - SDA, нижний - SCL.


Edited by Leobor
Link to comment
Share on other sites

  • 2 weeks later...

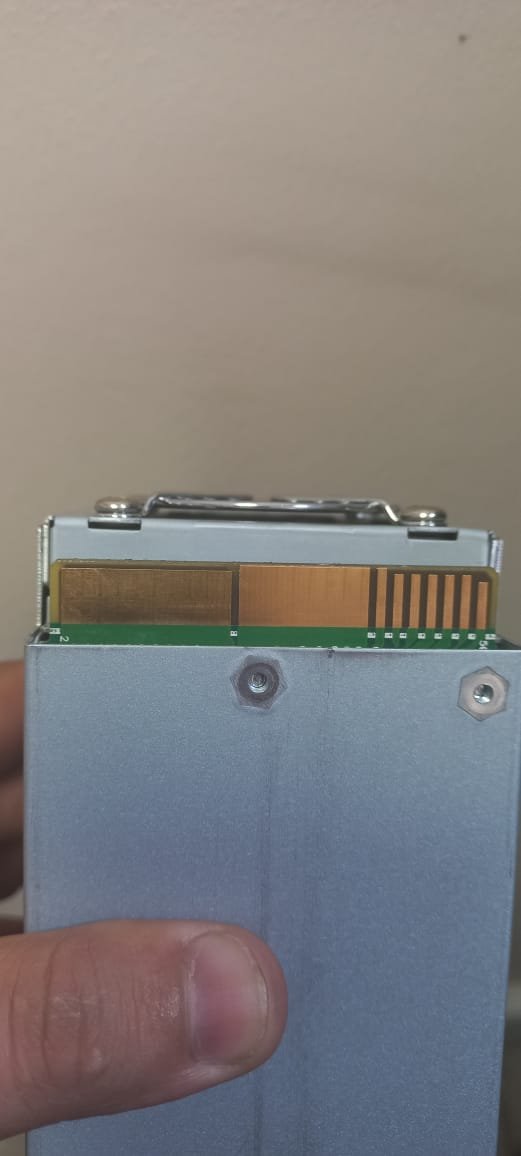

Неужели никто не запускал такие блоки питания. Это достаточно распространенный серверный блок. Может есть тот, кто уже провел "Научный тык"?

Link to comment
Share on other sites

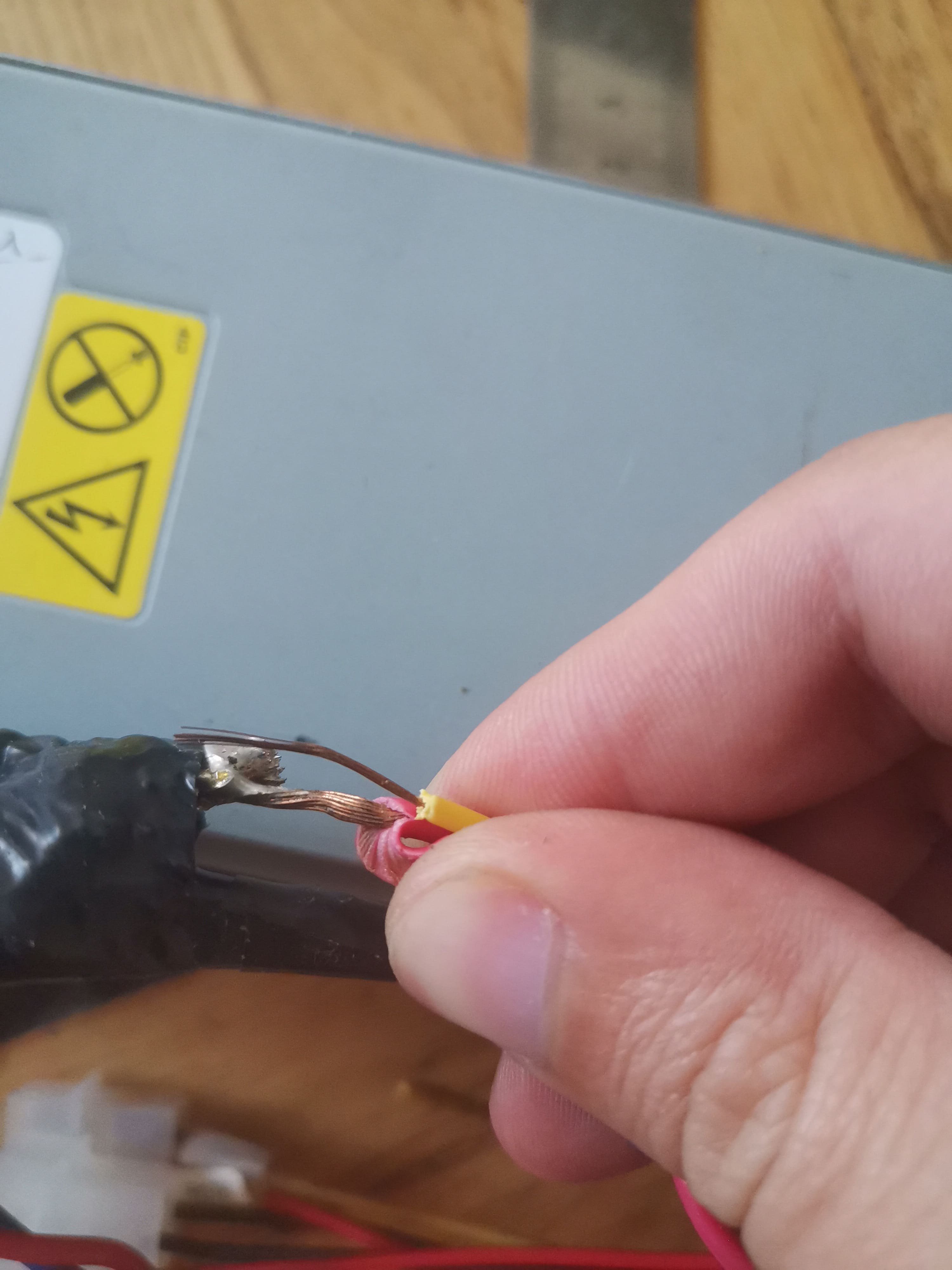

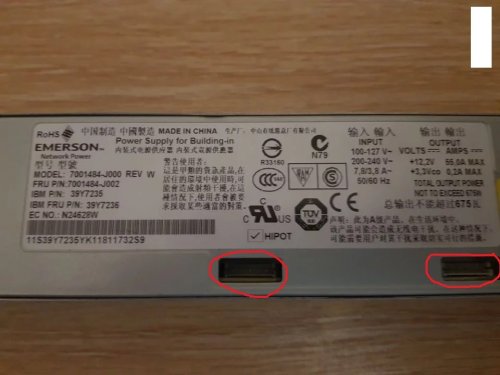

Здравствуйте. Попался блок питания распаянный на 2 карты. Характеристики: 12в 69А IBM Artesyn 7001138. Хочу его перевести на колодку, чтоб была возможность прибавлять косы для карт без пайки. План такой:
Уже 2 припаяных плюсовых кабеля воткнуть в колодку и перемычками провести плюс на соседние места в колодке. Также сделать с минусовыми кабелями.
Подключить хочу 5 видеокарт, которые потребляют до 150 ват(сумарно 750ват), бп у меня на 850ват.
Вопрос 1: напаянные кабеля не имеют никаких обозначений, на цвет они медные и где-то в 4-5 раз крупнее за 18awg кабеля. Потянут ли они такое напряжение?
Вопрос 2: на бп есть 6 плюсовых выходов и 6 минусовых выходов. У меня задействовано только 2 + и 2 -. Вижу умельцы при распайке распаивают все выходы, не будет ли у меня проблем из за этого?
Паять не умею, поэтому так...
Все фото прилагаю.


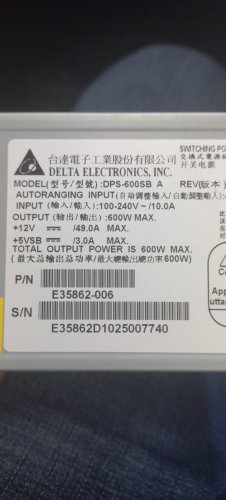

Delta DPS-835AB IBM 835w.jpg




Link to comment
Share on other sites

13 часов назад, Vlad2022 сказал:

Паять не умею, поэтому так...



Провода, которые заходят в колодку, надо обжимать. Далее, не совсем понятно какого сечения все же впаянные провода, 2.5мм2 или 4мм2. Если вторые, то можно рискнуть, но контролировать нагрев провода. На первых не стоит пытаться запитывать 750Вт.

Edited by zavr
Link to comment
Share on other sites
