Варианты охлаждения ферм.

Recommended Posts








Share this post


Link to post
Share on other sites
43 минуты назад, Rastishka сказал:

Однозначно все фермы в закрытые корпуса железные - Uliss давал уже ссылку выше

т.е. получается 6U в количестве 10шт



Это вообще оптимально.

При корпусе 26см на метровую полку устанавливается почти впритые 3 корпуса на ребро, между полками 50см, сверху 2 фермы лёжа - на стеллаж войдет 10-11 ферм.



Габариты корпуса на 6 карт ширина 426мм, высота 260мм, глубина 470мм.

Share this post


Link to post
Share on other sites
12 минуты назад, Rastishka сказал:

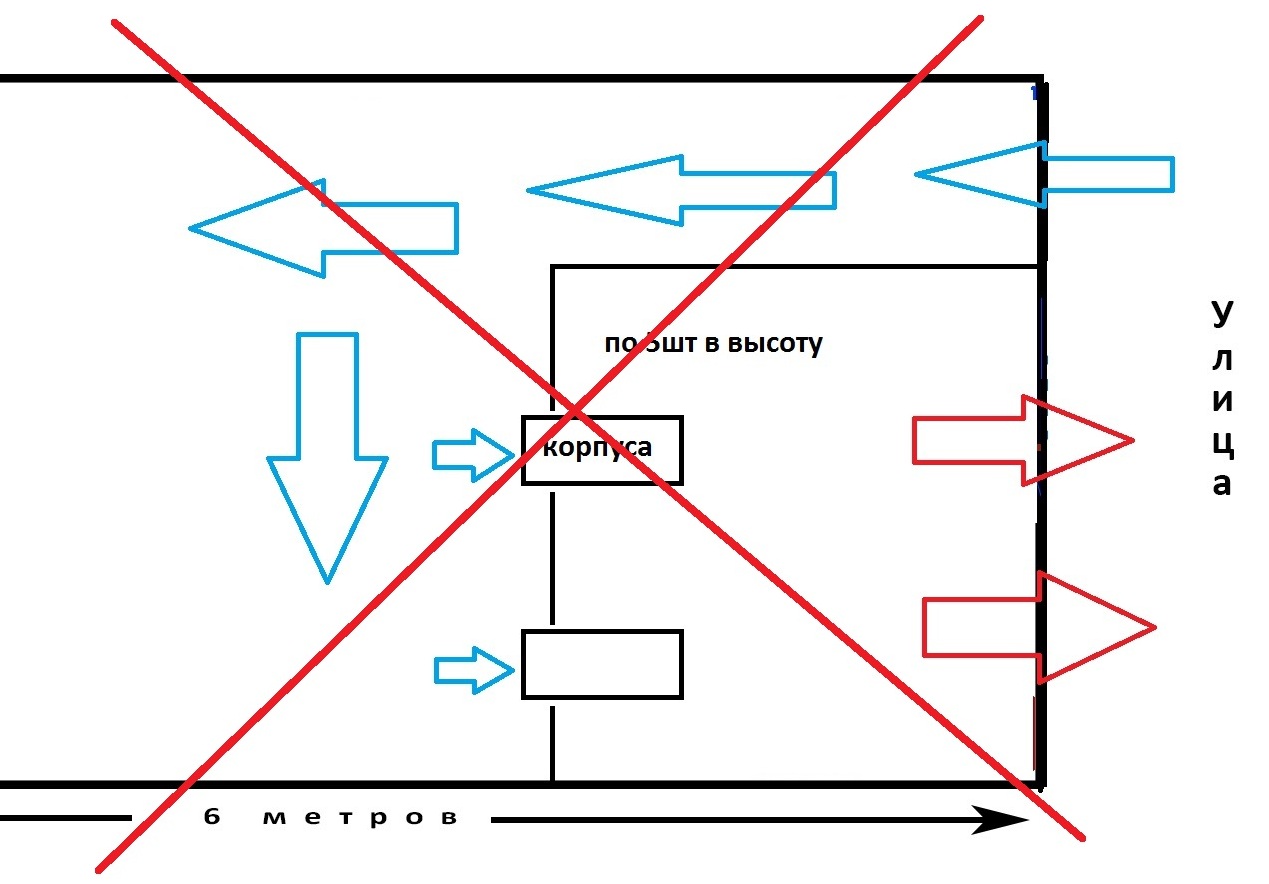

imageproxy_php.thumb.jpg.2c09c0e1330bbadc88789e2296b9f6ec.jpg   5abb6f8396927_.thumb.png.b1565247e15a03970e3aaaf6a0bdff05.png



:smile:

Share this post


Link to post
Share on other sites

@Uliss У него проблема в мизерном окошке, если его еще поделить пополам вообще швах получится.



Share this post


Link to post
Share on other sites
Только что, Rastishka сказал:

@Uliss У него проблема в мизерном окошке, если его еще поделить пополам вообще швах получится.





 4 вентилятора как раз войдут.

Share this post


Link to post
Share on other sites
12 минуты назад, Uliss сказал:



 4 вентилятора как раз войдут.

Если только 400мм-х и то с трудом (судя по фото окна). Но я бы все равно рассматривал возможность замены рамы - проблемы шума никто не отменял

Share this post


Link to post
Share on other sites

Мужчины - спасибо за "накидку" идей и посильную помощь. Принимаю на вооружение - буду пробовать реализовать.

Окно действительно не очень удачно сделано

Edited by drewsha

Share this post


Link to post
Share on other sites
2 часа назад, Uliss сказал:






Вот по этому рисунку - у меня опять возник вопрос. Извините , что тупой ;)

Я все таки думал , что стеллажи надо зашивать с бочков, а ПРОДУВАТЬ их спереди. (По моему рисунку это вариант А).

А по твоей схеме - мне их надо наоборот зашивать с больших сторон и продувать через бока , если я правильно понял. Как все таки правильно и почему , при учёте что каркасы я переделывать пока не хочу. и поставлю так как на рисунке. (Коричневый карандаш - это "области зашивки")

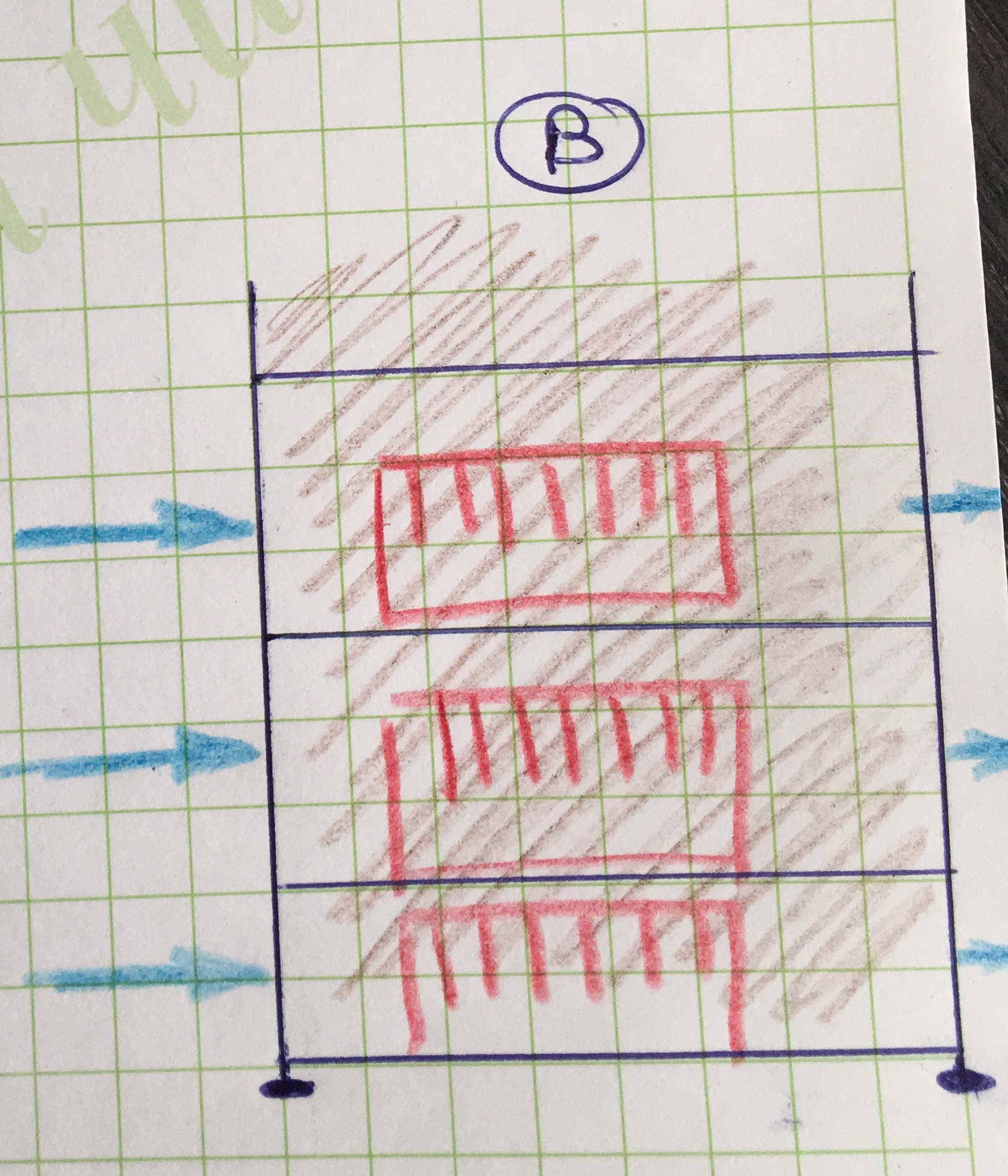

5abb99e3c94d0_varA.thumb.jpg.32837a67e84313908987124f142f4e04.jpg5abb99f6e9e08_varB.thumb.jpg.d1fad02f8afbf149b145d91158ee2c7e.jpg



и если выбрать вариант B и вашу схему - я не понимаю как должна проходить перегородка центральная прям сквозь стеллажи. Я то думал ставить стеллаж , а сразу за ним перегородку.

Share this post


Link to post
Share on other sites
8 минут назад, drewsha сказал:

А по твоей схеме - мне их надо наоборот зашивать с больших сторон и продувать через бока , если я правильно понял.



5abb6f82c5e32_.png.086eac8aa09e8c232aa042113514ccea.thumb.png.96d8333ac4a707f77fcd73f31ad3a1b9.png



Черным - стеллаж

13 часа назад, Uliss сказал:



Синим - фермы в корпусах по 3 шт на одной полке.

3 часа назад, Uliss сказал:

Габариты корпуса на 6 карт ширина 426мм, высота 260мм, глубина 470мм.



3 часа назад, Uliss сказал:

При корпусе 26см на метровую полку устанавливается почти впритые 3 корпуса на ребро, между полками 50см, сверху 2 фермы лёжа - на стеллаж войдет 10-11 ферм.



Это единственный стеллаж на котором установлены все 10 ферм в корпусах.

Если выбор за каркасными фермами, то понадобится 2 стеллажа, + 2 полки, при этом размещается 5 ферм на одном стеллаже с доп. полкой.

Вариант с корпусами предпочтительней тем, что в корпусах установлено 6 вентиляторов 120мм для активной продувки карт, при этом упрощается распределение приточного воздуха по фермам.

Share this post


Link to post
Share on other sites

Спасибо. Будущие буду собирать в корпусах, а вот готовые каркасные (4шт) оставлю так. Как дорасту до "плюсов" - всем поправлю карму ))))

Share this post


Link to post
Share on other sites
3 часа назад, drewsha сказал:

а вот готовые каркасные (4шт) оставлю так



Для стеллажного размещения с разделением зон абы какой каркас не подойдет.

Его надо проектировать конкретно под такое использование.

Share this post


Link to post
Share on other sites

Я холодильщик и уже установил не мало кондиционеров для охлаждения ферм. До этого устанавливал и обслуживал кондиционеры в серверных комнатах.

Мой Практический СОВЕТ;

  • устанавливайте кондиционер мощнее чем надо (с запасом)
  • устанавливайте два отдельных кондиционера (аварийный)
  • модернизируйте кондиционер для понижения температуры 10-12 градусов (в место 16-18 С)
  • установите зимний комплект на кондиционеры (в мороз масло компрессора застыло и он не запуститься, а сгорит)



Есть вопросы? Обращайтесь

Share this post


Link to post
Share on other sites
В 31.03.2018 в 10:47, Alexhelp сказал:

Я холодильщик и уже установил не мало кондиционеров для охлаждения ферм. До этого устанавливал и обслуживал кондиционеры в серверных комнатах.

Мой Практический СОВЕТ;

  • устанавливайте кондиционер мощнее чем надо (с запасом)
  • устанавливайте два отдельных кондиционера (аварийный)
  • модернизируйте кондиционер для понижения температуры 10-12 градусов (в место 16-18 С)
  • установите зимний комплект на кондиционеры (в мороз масло компрессора застыло и он не запуститься, а сгорит)



Есть вопросы? Обращайтесь

Чем холоднее тем лучше, спасибо КЭП.

А тот факт, что при кондиционировании ферм стоимость ЭЭ возрастает на 60-70% Вас не смущает? Люди которые много лет в майнинге пришли к выводу, что кондиционер крайне затратная и не рациональная часть в процессе майнинга.

Share this post


Link to post
Share on other sites
42 минуты назад, Strannik сказал:

Чем холоднее тем лучше, спасибо КЭП.

А тот факт, что при кондиционировании ферм стоимость ЭЭ возрастает на 60-70% Вас не смущает? Люди которые много лет в майнинге пришли к выводу, что кондиционер крайне затратная и не рациональная часть в процессе майнинга.

К сожалению, меня не приглашали для установки других охладительных систем. Делюсь тем что знаю, советую то что сам знаю и делаю. А Вы??? (альтернатива где?)

Share this post


Link to post
Share on other sites
2 минуты назад, Alexhelp сказал:

К сожалению, меня не приглашали для установки других охладительных систем. Делюсь тем что знаю, советую то что сам знаю и делаю. А Вы??? (альтернатива где?)

Воздух. Обыкновенный уличный воздух.

Edited by Strannik

Share this post


Link to post
Share on other sites
1 час назад, Alexhelp сказал:

Делюсь тем что знаю, советую то что сам знаю и делаю. А Вы??? (альтернатива где?)



Главное в охлаждении майнеров это не производство холодного воздуха в помещении , а отвод горячего из помещения.

СО обычно работает с дельтой 30 градусов и даже при притоке в +30 охлаждение вполне нормальное.



1 час назад, Strannik сказал:

Воздух. Обыкновенный уличный воздух.





Share this post


Link to post
Share on other sites
В 28.03.2018 в 05:01, drewsha сказал:

Перегородку хочу сделать из 10мм фанеры (с ней проще работать)

Гипса дешевле и более негорючая.

Share this post


Link to post
Share on other sites

Господа, подскажите, если не трудно. Что мы делаем не так на этом видео?

https://yadi.sk/i/nJb54FYa3U7ebt

Share this post


Link to post
Share on other sites

Вопрос знатокам.



Столкнулся с небольшой проблемой. А именно - комната в офисе 15кв.м. и 9 квт выделяемого тепла. 7 ферм по 8 gtx 1070. Фермы встроены в стеллажи. (4 стеллажа по 2 полки. На каждой - 8 карт)

Зимой стоял промышленный вентилятор на приток.



Сейчас требуется создать адекватную систему охлаждения.

Я думаю создать из всех стеллажей тоннель(сдвинуть их вплотную, обшить по бокам и сверху поликарбонатом). Далее из окна взять приток воздуха с одной стороны. С другой - будет отвод обратно в окно. На входе(где приток) установлю вентилятор 3600 кубов. Соответственно он будет продувать весь тоннель.

По формуле - как раз данная производительность и нужна, чтобы выделяемое тепло не успевало нагреть воздух внутри тоннеля.





Вопросы следующие - Рабочая ли схема? И как себя будут карты чувствовать, когда приток воздуха в жару летом будет доходить 35 градусов? Есть ли лучшие решении в моём случае? (помимо корпусов, т.к. стеллажи сделаны капитально)

Share this post


Link to post
Share on other sites
1 час назад, rastashu сказал:

Господа, подскажите, если не трудно. Что мы делаем не так на этом видео?

https://yadi.sk/i/nJb54FYa3U7ebt

Пытаетесь охладить 8 асиков мобильным кондиционером(так не получится).

Что делать - переделывать асики на канальные вентиляторы (тут рядом есть обширная тема) - выхлоп пускать сразу в окно. Убъете 2х зайцев - нормальное охлаждение и уменьшение шума.





@Mark Buturlakin

Слишком маленькая мощность вентилятора, так то схема рабочая(если раз в 5 увеличить объем пропускаемого воздуха)

Share this post


Link to post
Share on other sites
3 часа назад, rastashu сказал:

Господа, подскажите, если не трудно. Что мы делаем не так на этом видео?

Кондер поставить перед айсиками (бессмысленно охлаждать горячий выхлоп) да он в принципе лишнее звено, выхлоп от айсиков сразу в окно по гофрам,  стойку подвиньте к окну вплотную (чтоб уменьшить длину гофр),  снимите створку или можно изловчится с открытой,  вместо нее из фанеры смастерите заглушку с круглыми отверстиями под гофру и от каждого айсика гофру по кратчайшему пути в отверстия в фанере наружу,  туда же и выхлоп от кондера. Это самый дешевый вариант.
ПыСы   да и нет смысла так сильно разводить айсики друг от друга, в 2 раза уплотните без проблем, и поставьте их всех на нижнюю полку.

Edited by UserRu

Share this post


Link to post
Share on other sites
2 часа назад, rastashu сказал:

Господа, подскажите, если не трудно. Что мы делаем не так на этом видео?

https://yadi.sk/i/nJb54FYa3U7ebt



Вам надо охлаждать асики, а вы пытаетесь охладить помещение.

Вам надо брать холодный воздух снаружи, а не охлаждать горячий внутри.

Вам надо удалять горячий воздух из помещения, а не пытаться его охладить.

Не стоит добавлять кондиционер к потребителям охлажденного воздуха внутри помещения.

Хотите охлаждать кондиционером - сгруппируйте асики в общую панель и соедините с выходом кондиционера коробом.

Share this post


Link to post
Share on other sites
1 час назад, Rastishka сказал:



@Mark Buturlakin

Слишком маленькая мощность вентилятора, так то схема рабочая(если раз в 5 увеличить объем пропускаемого воздуха)



Это ваша теория? Или практика и есть конкретная формула?


Мои расчёты исходят из Формулы "Определение воздухообмена для удаления излишков тепла".

По ней, мне нужно около 4000 куб. воздухообмена для удержания температуры внутри короба, как на притоке.



Короб выйдет 6-7 кубов. А в минуту будет через него проходить 66 кубов воздуха (замещение 9 раз за минуту).



Прошу пояснить, если вы обладаете информацией, где я не прав.

Edited by Mark Buturlakin

Share this post


Link to post
Share on other sites

@Mark Buturlakin

Когда ты смонтируешь всю систему, от паспортных кубометров останется пшик.



Вот тебе другой расчет:

СО видеокарты прогоняет 140CFM и при этом справляется.

140*56=7840CFM=13300m3\час. Это без учета всяческих потерь, того что передние карты будут более холодные, чем дальние и тп.



4000м3\час подойдет(может быть), если стеллажи напротив окна открытого и большие вентиляторы сдувают прямо туда тепло.

А если надо забирать из окна, доставлять к стеллажам, прогонять, доставлять к окну и выдувать - тут уже сложнее всё.

Share this post


Link to post
Share on other sites
9 минут назад, Rastishka сказал:

@Mark Buturlakin

Когда ты смонтируешь всю систему, от паспортных кубометров останется пшик.



Вот тебе другой расчет:

СО видеокарты прогоняет 140CFM и при этом справляется.

140*56=7840CFM=13300m3\час. Это без учета всяческих потерь, того что передние карты будут более холодные, чем дальние и тп.



4000м3\час подойдет(может быть), если стеллажи напротив окна открытого и большие вентиляторы сдувают прямо туда тепло.

А если надо забирать из окна, доставлять к стеллажам, прогонять, доставлять к окну и выдувать - тут уже сложнее всё.



Согласен, в этом есть логика.



У меня на данный момент только 60 пром.вентилятор. Возможно с его помощью + канальника буду городить систему коридоров... В раздумьях пока.

Share this post
