igorgan1983

Вольтмод Асиков GridSeed до 530 кх

Recommended Posts

Увеличение мощности с помощью вольтмода до 530 кх.



Информация взята из открытых испточников (ссылки даны ниже).

Без должного опыта убедительная просьба не производить данные изменения в конструкцию Асика.

----------------------------------------------------------------------------------------------------------------------------------------

  •      Вариант №1. Увеличение скорости до 404 кх. (Более простой).

Требуется сделать 2 соединения (мостика) в двух местах.

Что поднимет питающее напряжение. При частоте 950 мГц - выдает 400...405 кх.

Потребуется: соединительный провод, паяльник с тонким жалом, увеличивающая лупа.
Потребление электроэнергии увеличится до 10 Вт.

Более подробно:  http://cryptomining-blog.com/1598-voltmod-update-for-the-gridseed-5-chip-btcltc-asic-miners/


------------------------------------------------------------------------------------------------------------------------------------------------------------------------

  •      Вариант №2. Увеличение скорости до 494 кх (Совместно с предыдущим модом не работает). Сложный вариант.

Требуется заменить резистор №R52 на резистор с сопротивлением 47 кОм или другим (серия резистора SMD 0402).

Потребуется: Сопротивление тип  SMD 0402, паяльник с тонким жалом, увеличивающая лупа.
Потребление электроэнергии увеличится от 21,5 до 44 Вт Вт.



Стабильная работа/потребление/скорость работы:

- 47 kohm  стабильно до - 1100 MHz.  Потребление 21,5 Вт - 498 кх
- 52 kOhm стабильно до - 1200 MHz.  Потребление 31 Вт - 515 кх

- 56 kOhm стабильно до - 1250MHz.   Потребление 44 Вт    - 530 кх



Более подробно http://cryptomining-blog.com/1839-another-new-voltmod-update-for-the-gridseed-5-chip-btcltc-asic-miners/#comment-759




PS Все, что вы делаете - вы делаете на свой страх и риск! Мы не несем ответственности за порчу Асика.

Гарантия соответственно на это не распространяется.

Share this post


Link to post
Share on other sites

Зачётно! Но большинство не будут заморачиваться пайкой, а вот нормальные ребята поднимут себе хешрейт на 50% нахаляву. =)

Share this post


Link to post
Share on other sites

Зачётно! Но большинство не будут заморачиваться пайкой, а вот нормальные ребята поднимут себе хешрейт на 50% нахаляву. =)

Возможно мы начнем сразу продавать с данным модингом, если найдем специалиста.



Соответственно комплект:

   Из 10 Ежиков (3 мх) - Будет выдавать  5 мх.     Потребление эл. энергии - 215 Вт.

   Из 20 Ежиков (6 мх) - Будет выдавать 10 мх.    Потребление эл. энергии - 430 Вт.

Edited by igorgan1983

Share this post


Link to post
Share on other sites

Стабильная работа/потребление/скорость работы:

- 47 kohm стабильно до - 1100 MHz. Потребление 21,5 Вт - 498 кх

- 52 kOhm стабильно до - 1200 MHz. Потребление 31 Вт - 515 кх

- 56 kOhm стабильно до- 1250MHz. Потребление 44 Вт - 530 кх

А есть данные о напряжении на чипах при установке этих резисторов?

И где взять софт на контроллеры, который позволяет устанавливать такие частоты?

Я бы обязательно поэксперементировал с вольтмодом, так как мне это не составит труда. Осталось только заиметь ежиков.



PS Что будет если запустить с вольтмодом двойной режим LTC+BTC?

Edited by Binzel

Share this post


Link to post
Share on other sites



Стабильная работа/потребление/скорость работы:

- 47 kohm стабильно до - 1100 MHz. Потребление 21,5 Вт - 498 кх

- 52 kOhm стабильно до - 1200 MHz. Потребление 31 Вт - 515 кх

- 56 kOhm стабильно до- 1250MHz. Потребление 44 Вт - 530 кх

А есть данные о напряжении на чипах при установке этих резисторов?

И где взять софт на контроллеры, который позволяет устанавливать такие частоты?

Я бы обязательно поэксперементировал с вольтмодом, так как мне это не составит труда. Осталось только заиметь ежиков.



PS Что будет если запустить с вольтмодом двойной режим LTC+BTC?



Софт лучше использовать Hashra Controla на контролере Распберри.

Двойной режим не пробовали

Edited by igorgan1983

Share this post


Link to post
Share on other sites

@igorgan1983,

в хашре не выставиш частоту выше 900.

надо ее переписывать как то.

сегодня обновилась хашра

но дискретность большая в хашре по частотам-но хоть так.

изминение частоты выше 1170 ни в каком вольтмоде реального прироста не дает





ввибоксе и лайтингасике выставляется

(по SSH можно чудесные вещи сотворить в вибоксе)

В двойном режиме что бы работало нормально -нужно менять термопасту

Edited by adv

Share this post


Link to post
Share on other sites

Вышло обновление Hashra Controla, как и обещали частоты до 1300 мГц.

Share this post


Link to post
Share on other sites

@igorgan1983,

сегодня обновилась хашра

но дескретность большая в хашре по частотам-но хоть так.



ввибоксе и лайтингасике выставляется

(по SSH можно чудесные вещи сотворить в вибоксе)

На Raspberry PI есть еще прошивка от zoomhash , она вроде тоже позволяет управлять через ssh, и имеет тонкие настройки. Сам не пробовал.

Какой из трех вариантов ( 47 кОм, 52 кОм, 56 кОм ) самый стабильный, надежный и с меньшим HW ?

Share this post


Link to post
Share on other sites



@igorgan1983,

сегодня обновилась хашра

но дескретность большая в хашре по частотам-но хоть так.



ввибоксе и лайтингасике выставляется

(по SSH можно чудесные вещи сотворить в вибоксе)

На Raspberry PI есть еще прошивка от zoomhash , она вроде тоже позволяет управлять через ssh, и имеет тонкие настройки. Сам не пробовал.

Какой из трех вариантов ( 47 кОм, 52 кОм, 56 кОм ) самый стабильный, надежный и с меньшим HW ?



Лучший вариант производительность/энергопотребление - 47 кОм.

При увеличении сопротивления, сильно увеличивается потребление и нагрузка на чипы.

Share this post


Link to post
Share on other sites

А есть данные о напряжении на чипах при установке этих резисторов?

The default resistor at R52 is a 402 size 33 kOhm one and the voltage we have measured across it was 1.1925V. The recommendation we got was to to use a 47 kOhm resistor, so we did just that, after replacing the standard 33 kOhm with a 47 kOhm 402 1% we have measured a new voltage of 1.6885V.

Share this post


Link to post
Share on other sites

Интересно как долго он так проработает? и почему с завода сразу не поставили..  А так на 500кх, с китая за 8т.р. штука нормально купить.

Share this post


Link to post
Share on other sites

@bestcoin, если посмотреть в даташит на чипы, то максимально допустимое напряжение 1,2 В. Получается в стоке с 33 кОм уже максимальное напряжение и запаса не предусмотрено.

Edited by Binzel

Share this post


Link to post
Share on other sites





Интересно как долго он так проработает? и почему с завода сразу не поставили..

Спросил - ответил.

Share this post


Link to post
Share on other sites

Сделал первый вольтмод - по майнеру скорость увеличилась на до 404Кх, а по личному кабинету - всего 370 Кх (средняя), пик 391Кх. После попытки (очередной, ибо изначально не получалось) запустить BTC - устройство испустило дымок - сгорел МОСФЕТ Q6. Заменил на IRF7932 (выдрал из убитого ноутбука) - стало выдавать от 430 до 389Кх, средняя - 404Кх.



Кстати, кроме вольтмода, необходимо также менять параметры устройства. Вот так выглядит строка настроек CGMiner  после первого вольтмода: --gridseed-options=baud=115200,freq=950,chips=5,modules=1,usefifo=0,voltage=1 –hotplug=0



P.S. Неисправность, кстати, интересно себя проявила. После того как сгорел МОСФЕТ, я запустил устройство и CGMiner показывал что оно работало со скоростью 404Кх, но шары не уходили!

Edited by JC_Den

Share this post


Link to post
Share on other sites

JC_Den, а вы своего ежика чз wiibox подключаете к сети или как? Чем вы видите 404kH

Share this post


Link to post
Share on other sites

Я его подключаю через Raspberry Pi, с компилированным CGMiner

Share this post


Link to post
Share on other sites

в первом варианте ошибка

еще нужно кроме мостов заменить  резистор который между с38 и с40 на 38ком

и там еще карандаш -мод нужен графитом изменить сопротивление на r211



ЭТО был самый первый еще более недели назад опробованный вариант из 5 возможных-он не стабилен и мало пригоден (тяжело подобрать r211)



все остальные показывают в клиенте ожидаемые результаты с нулевыми ошибками но на пуле скорость 360-380



вконце концов выбрали самый легкий и надежный и сами его немного доработали-результат



Я никогда ничего не показываю с чужих фотографий и постов не попробовав сам и не убедившись что работает и безопасно .

цена иногда для повторителей может стать неподъемной.

Edited by adv

Share this post


Link to post
Share on other sites

Перепаял один для пробы, буду наблюдать.

Не греется.

R52 = 47 кОм.

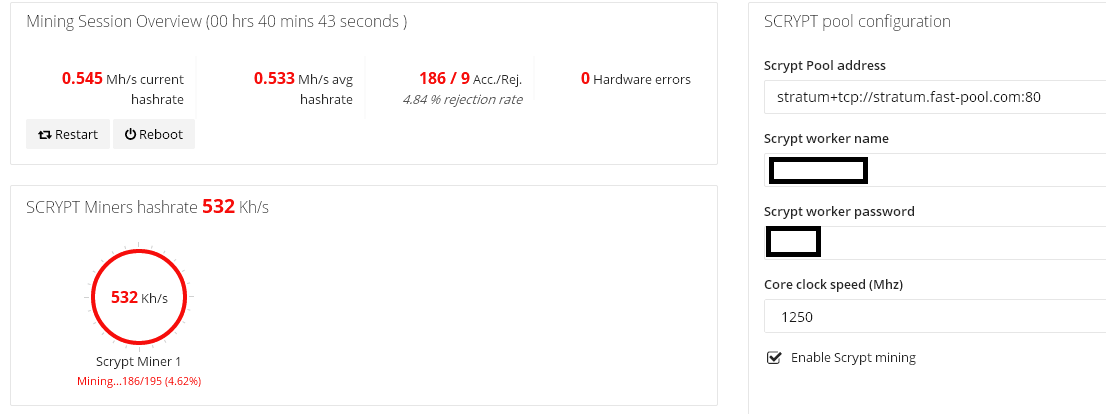

Хешрейт и режекты на скриншоте, HW ошибки отсутствуют, но на пуле почему-то показывает 273 - 362 кх.



В качестве контроллера Raspberry PI B с прошивкой HASHRA



---------------------------------------------



Чтобы был понятен размер резистора, сфотографировал его на фоне шариковой ручки.



Edited by bestcoin

Share this post


Link to post
Share on other sites

В прошивке частоту поднимали? в командной строке voltage=1 ставили?

Share this post


Link to post
Share on other sites

В прошивке частоту поднимали? в командной строке voltage=1 ставили?



Я использую HASHRA, с ней интерфейс только через веб-морду, частота также меняется только через веб-морду. Командной строки нет вообще



Скрин на другом пуле с частотой 1150 МГц:

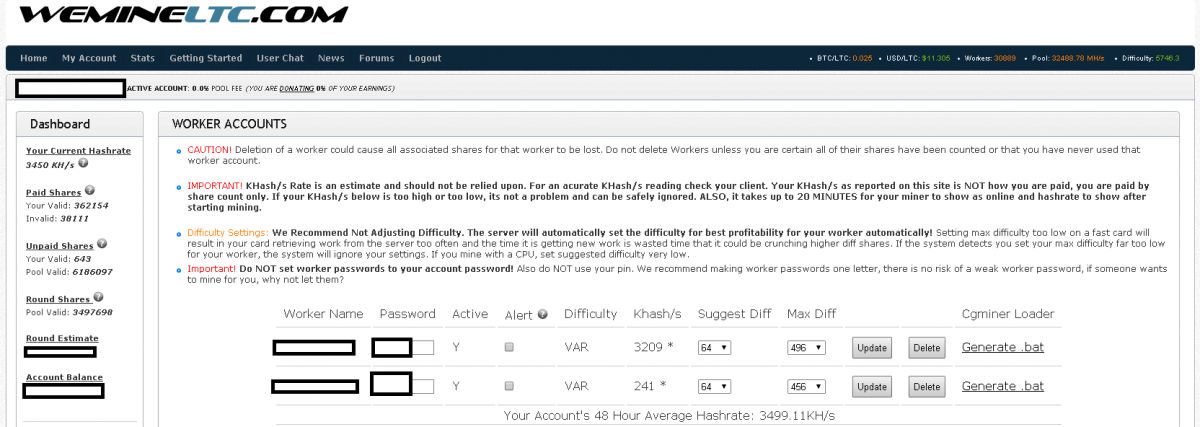

На wemineltc сейчас показывает всего 241 кх...

Кто-то где-то врет однако..... (вообще пулам обычно не верю, но и в вебморде тоже не вся информация)

остальные 9 шт подключил к TP-Link с обновленной прошивкой, в вебморде контроллера 2548 кх, на пуле 3209 кх с девяти ежей (разные воркеры для одного с вольтмодом и для 9 шт без вольтмода)



Edited by bestcoin

Share this post


Link to post
Share on other sites

Пишите, что и как проверить, сделаю, если кому интересно

Share this post


Link to post
Share on other sites

попробуйте на лайт гварди пару часов на частоте 1150 и 1163   и посмотрите там графике  по красной линии авирейдж скорости



http://liteguardian.com/



если нет акка там -стукните в личку -дам инвайт

но есть особенность-там график общий по всем веркерам так что включайте только модифицированный юнит . сложность настройте от 64 до 128 макс.

Share this post


Link to post
Share on other sites

есть конечно одна проблема которая даже со стабильным вольтмодом долго решалась ,но она в паблик не уйдет...только с новыми продажами



Edited by adv

Share this post


Link to post
Share on other sites

Навольтмодил, и накодил.... так, чисто поржать...



41104350437044B043C044F043D043D044B04390

Share this post


Link to post
Share on other sites

Коллеги, стал я подозревать, что в прошивке HASHRA не все так радужно...

На вебморде красивые картинки с отсутствием HW, и высоким хешрейтом, а в логе проскакивает строка:



"Apr 5 17:31:59 bfgminer[4045]: 20s: 3.23 avg: 3.25 u: 2.92 Mh/s | A:218 R:6+0(2.2%) HW:0/none"



Так вот, в вебморде индикаторы шехрейта нарисованы со значений 20s: 3.23 и avg: 3.25, а значение u: 2.92 Mh/s как-то скромно умалчивается...



Расшифровка значения u в bfgminer:



"u: An all time average hash rate based on actual accepted shares"



И в пуле средний хешрейт примерно соответствует этому значению.



У Вас какие значения  20s, avg, u ?



Перешел пока на TP-Link, понаблюдаю за средним значением хешрейта на пуле



______________________

P.S. Вообще не понятно, как они значение u считают. Если убрать из значения avg: 3.25 количество режектов 2.2% и принять HW равным нулю, то получится u = 3,17 а не 2.92 Mh/s.

А я-то думаю, что это на TP-Link HW ошибки сыпятся даже без вольтмода, а на Raspberry с прошивкой HASHRA так все замечательно... ))

Edited by bestcoin
