test17

Подключение серверного БП с ATX БП

Рекомендованные сообщения

(изменено)

Добрый день!



Материнка питается от ATX БП.

Видеокарты через 8pin питаются от серверного БП.

Случай №1. Райзеры питаются от ATX (SATA коннектор).

Случай №2. Райзеры питаются от серверного БП.



Подскажите, пожалуйста, нужно ли соединять (-) двух БП (серверного с ATX) в случае #1 и #2?

Если да, то где у БП ATX лучше взять (-)?



И второй вопрос. Если "случайно" отключится серверный БП, то не сгорят ли видеокарты? Как критично для видеокарт чтобы оба БП всегда были включены?

Изменено пользователем test17

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

атх должен питать только рейзеры и мать

видюхи питаются от серверного

ничего соединять между бп не нужно!

рейзеры должны питаться только от бп который питает материнку!

если даже вырубится один из блоков риг тупо повиснет

для синхронизации бп рекомендую установить автомобильное реле-включился атх-появилось питание на рейзерах-замкнулась релюха включила серверный блок

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах





рейзеры должны питаться только от бп который питает материнку!



обоснуй

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Запитать все рейзеры от ATX, наверное, безопаснее.

Но уже купил часть рейзеров ver 006C, которые питаются чисто от 12V, т.е. можно запитать напрямую от серверного БП.

От этих рейзеров лучше отказаться в данном случае?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

обоснуй

линия 12в матери и пси слота связанна, а доп питание видюх гальванически развязанно от питания пси слота

Запитать все рейзеры от ATX, наверное, безопаснее.

Но уже купил часть рейзеров ver 006C, которые питаются чисто от 12V, т.е. можно запитать напрямую от серверного БП.

От этих рейзеров лучше отказаться в данном случае?

у них в комплекте переходник на разьем сата-питание, спокойно запитаешь от атх

Изменено пользователем sovkaf

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах





линия 12в матери и пси слота связанна



не связанна






Запитать все рейзеры от ATX, наверное, безопаснее.



тогда уж "безопаснее" докупить пику и запитать всю систему от одного блока







От этих рейзеров лучше отказаться в данном случае?



питай их от чего хочешь, нет никаких проблем в любом случае

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

рейзеры должны питаться только от бп который питает материнку!

обоснуй



Главная мысль в том, что питание со слота подается вместе со входными сигналами со слота на карту.

И не получится ситуация, при которой питания нет, а на входы карты подаются сигналы.

(Для многих МС МОП/КМОР серий есть предупреждение о недопустимости подачи напряжения на входы без подачи питания МС)

Есть минимум 2 сообщения на форуме о том, что карты перестали работать после запуска материнки и отсутствии питания райзера.

НО!

Вставленная в слот карта с отключенным ДП остается исправной.

Отключенная от слота карта с подключенным ДП остается исправной.

Именно эта ситуация предусмотренная разработчиками и обеспечивается при питании райзера от БП материнки.

При этом питание по линиям ДП может быть и от второго БП не связанного с питанием материнской платы (как во втором варианте).

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах





Есть минимум 2 сообщения на форуме о том, что карты перестали работать после запуска материнки и отсутствии питания райзера.



и что? уверен, каждый майнер не раз забывал включить питание райзера включив материнку. где сотни спаленных таким образом карт?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
@subw, хозяин железа волен поступать с ним по своему разумению.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

именно так. просто я надеялся на научный ответ, а не ОБС

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах





где сотни спаленных таким образом карт?
а кто сказал, что должно что-то сгореть?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах





а кто сказал, что должно что-то сгореть?







Есть минимум 2 сообщения на форуме о том, что карты перестали работать после запуска материнки и отсутствии питания райзера.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

subw,



В этом можно убедиться взяв какую-нибудь бесполезную GPU с внешним питанием и подключив её на майнинг. На внешнем питании отрезается +12v и остаётся сигнальная земля (обмануть GPU и запустить её). Остальное питание пойдёт с PCI-E. Карта запустится на майнинг и будет работать в 1\8 от своей мощности (1\10, в зависимости от количества потоков цепей). (если конечно карта это позволит, т.к защиты в ней может стоять больше... но большинство позволяет над собой так издеваться). Тут стоит сказать, что никакой ответственности за сгоревшие карты никто не несёт :)



В материнской плате слот PCI-E = Normal Open или нормально-разомкнутое соединение. Т.е стоит в него вставить любое устройство, он моментально переведётся в Normal Close и дополнительное устройство в тот же момент станет продолжением этой цепи! Т.е это всегда одна цепь, вне зависимости от количества подключений на материнской плате.



Поэтому подключение питания PCI-E должно быть с того же блока питания, с которого идёт подключение всей остальной материнской платы. Т.е у них всегда совпадают +12v. (на самом деле оно никому не должно, потому что _можно_ придумать исключения (и потому что есть некоторые доп.защиты), но это _корректное_ подключение)



-----



А вот внешнее питание уже целиком и полностью зависит от конструктора внешнего устройства. Обычно идёт 1 поток на PCI-E. 1 поток на memory и все остальные потоки на остальную часть gpu-процессора. Однако может и не быть потока на PCI-E. Либо они могут быть совмещёнными. Т.е тут всё возможное разнообразие.



P.s - я не помню как перевести "поток питания" на русский :( Но в средней GPU их не перепутать ни с чем.



-----



надеялся на научный ответ



Обосновывать научный ответ нужно как минимум желание, Тесты. Время. Так что можешь считать это тоже ОБС. Так как никаких доказательств под это не будет. Да и если честно я даже не понимаю что и как тут научно-доказывать и на что ссылаться. В своё время проектировал платы на 55-нм битфурях. Проблемы с питанием тогда были ключевой ошибкой из-за которой время запуска растянулось непозволительно долго и дорого... И так как всё заработало, то в вопросах подключения какой-то неведомой хрени считаю, что имею право ссылаться на самого себя.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

ладно, спрошу у людей кто профессионально электронику проектирует, но пока экспериментально доказано, что подключать райзер можно как угодно

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах





подключать райзер можно как угодно
а никто и не спорит. Только работать не будет. Представь себе простую ситуацию, когда на общую линию 12В матерински поступают питания в 11.5 и 12.5В (к примеру), тут как бы очевидная ассиметрия.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Только работать не будет



да все работает аж чудесно. уверен не у меня одного.



Представь себе простую ситуацию, когда на общую линию 12В матерински поступают питания в 11.5 и 12.5В (к примеру), тут как бы очевидная ассиметрия.

да не поступает туда ничего...





Обычно идёт 1 поток на PCI-E. 1 поток на memory и все остальные потоки на остальную часть gpu-процессора. Однако может и не быть потока на PCI-E. Либо они могут быть совмещёнными. Т.е тут всё возможное разнообразие.



насколько я знаю это запрещено спецификацией

Изменено пользователем subw

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Всем добрый день.

Искал, в какую тему написать - по-видимому, тут будет ближе всего...

Итак, ситуёвина. Подозреваю, что не только у меня...
Есть мать, Asus prime Z-270-P, питаемая от БП Corsair (850 ватт)

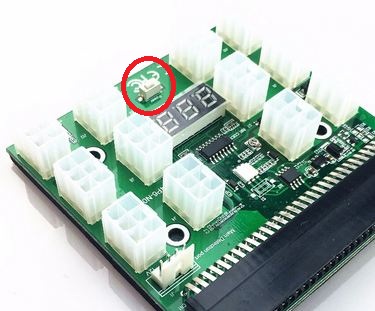

Есть доп. блок питания, серверный HP на 1200 ватт, вот такой  -
https://forum.bits.media/uploads/downloaded/s824349048445313476_p23_i2_w2560_27cf024f7f5fe86cae3522b04d784fc2.jpeg

Земля ATX-БП и земля серверника соединены. Серверник включается от ATX, через реле.

На настоящий момент в ферме стоят три карты.

От серверника запитано доп-питание одной карты, стоящей без райзера в слоте PCI-E x16

Также от него запитаны два райзера версии 006, и доп-питание карт, воткнутых в эти райзеры.
Обратил внимание, что при выключении фермы из винды, либо по нажатию кнопки питания, она выключается, НО!

серверник не выключается!
На матери кулер процессора по прежнему вращается, также вращается вентилятор ATX БП.

Замер напряжений на разных линиях показал  наличие 9.5 вольта на линии 12 вольт блока питания ATX.

Понятно, что часть напряжения от серверного БП как-то попадает на материнку и на БП АТХ, и поддерживает реле синхронизации замкнутым - поэтому оно держит серверник включённым.

Теперь возникли вопросы.

1. Опасна ли для матери и карт данная ситуация?

2. Если опасна - то как её лучше "разрулить"?

Изменено пользователем ushba

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах



На настоящий момент в ферме стоят три карты.

От серверника запитано доп-питание одной карты, стоящей без райзера в слоте PCI-E x16



ставь через райзера карты, и лучше райзер + доп питание вешать на один БП (хотя вопрос дискуссионный :D )

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Понятно, что часть напряжения от серверного БП как-то попадает на материнку и на БП АТХ

Ищи и устраняй, так быть не должно.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

ставь через райзера карты, и лучше райзер + доп питание вешать на один БП (хотя вопрос дискуссионный :D )

Спасибо, мил человек!

Переставил третью карту на райзер - ферма стала выключаться нормально.

"Паразитка" была именно там.

Ищи и устраняй, так быть не должно.

Логично.... ;)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Получается цепи доп питания и разъема pci-e как то связаны внутри карты, что ток может течь на материнку.

Тогда схема с подключением - питание райзера от одного БП, а доп питание от другого - выглядит сомнительной. В отличие от - доп питание и райзер от одного БП, материнка от другого - связаны через сигнальные линии usb-райзера



Uliss, на заметку! ;)

Изменено пользователем Rastishka

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

,

Мне как раз знакомый старый майнер, говорил что 1 бп, материнка и райзеры, второй, только ДП.

У него так уже более года работают фермы, овер 1тх.

Но, он и синхронизатор сам паяет, как он говорил "Правильный, не то готовое говно" на днях получу для изучения )

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

,

Мне как раз знакомый старый майнер, говорил что 1 бп, материнка и райзеры, второй, только ДП.

У него так уже более года работают фермы, овер 1тх.

Но, он и синхронизатор сам паяет, как он говорил "Правильный, не то готовое говно" на днях получу для изучения )

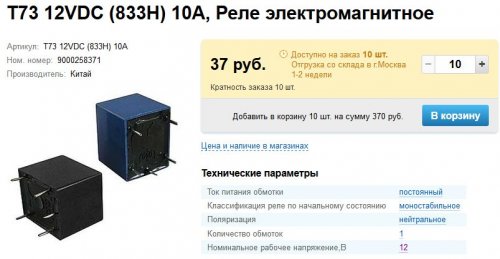

Не проще ли взять стартовое реле в любом магазине котельного оборудования? На любой вкус и кошелёк? 12V-220V. Представлены производители -Германия, Пиндосия, Белоруссия, Италия, Россия, Украина, Чайна итд.

12V в молекс, 220V на разрыв питания СБП.

Либо промежуточное реле на DIN рейку.

http://ieprof.ru/catalog/promezhutochnye_rele_na_din_reyku/31241/

https://tde-fif.ru/catalog/pk-1p



Самый простой вариант- симисторное реле на DIN рейку.

  • Управляющее напряжение 3-32V DC, 70-280V AC
  • GDH_ZA2_R.jpg
Изменено пользователем aux

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Всем добрый день.

Искал, в какую тему написать - по-видимому, тут будет ближе всего...

Итак, ситуёвина. Подозреваю, что не только у меня...

Есть мать, Asus prime Z-270-P, питаемая от БП Corsair (850 ватт)

Есть доп. блок питания, серверный HP на 1200 ватт, вот такой  -

https://forum.bits.media/uploads/downloaded/s824349048445313476_p23_i2_w2560_27cf024f7f5fe86cae3522b04d784fc2.jpeg

Земля ATX-БП и земля серверника соединены. Серверник включается от ATX, через реле.

На настоящий момент в ферме стоят три карты.

От серверника запитано доп-питание одной карты, стоящей без райзера в слоте PCI-E x16

Также от него запитаны два райзера версии 006, и доп-питание карт, воткнутых в эти райзеры.

Обратил внимание, что при выключении фермы из винды, либо по нажатию кнопки питания, она выключается, НО!

серверник не выключается!

На матери кулер процессора по прежнему вращается, также вращается вентилятор ATX БП.

Замер напряжений на разных линиях показал  наличие 9.5 вольта на линии 12 вольт блока питания ATX.

Понятно, что часть напряжения от серверного БП как-то попадает на материнку и на БП АТХ, и поддерживает реле синхронизации замкнутым - поэтому оно держит серверник включённым.

Теперь возникли вопросы.

1. Опасна ли для матери и карт данная ситуация?

2. Если опасна - то как её лучше "разрулить"?

Какрты Сапфиры RX 470-480 найтро?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Какрты Сапфиры RX 470-480 найтро?

ИМХО - зеленые.
