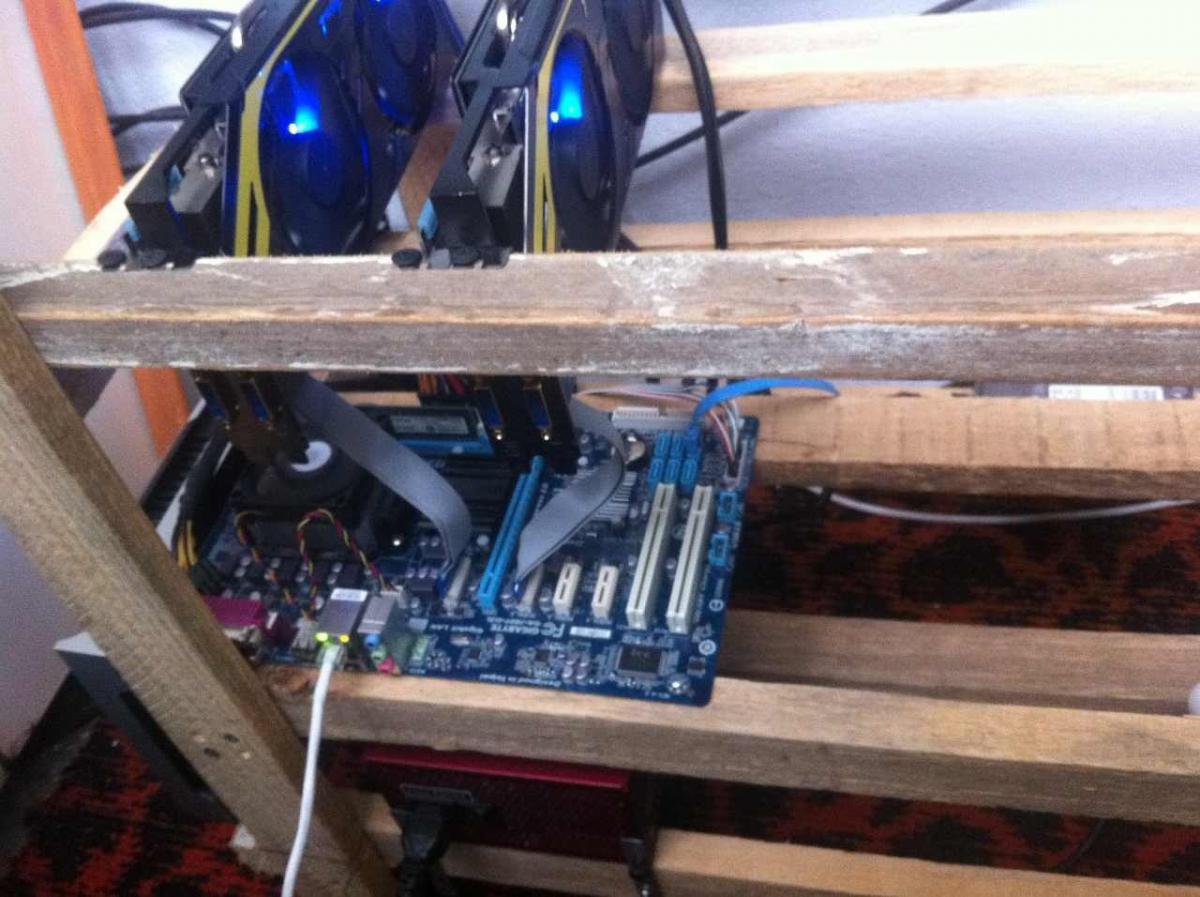

Пилотный вариант. Из инструментов - шуруповерт и электролобзик :) При сборе следующих ферм деревяшка будет обрезана снизу еще по максимуму.




Share this post


Link to post
Share on other sites

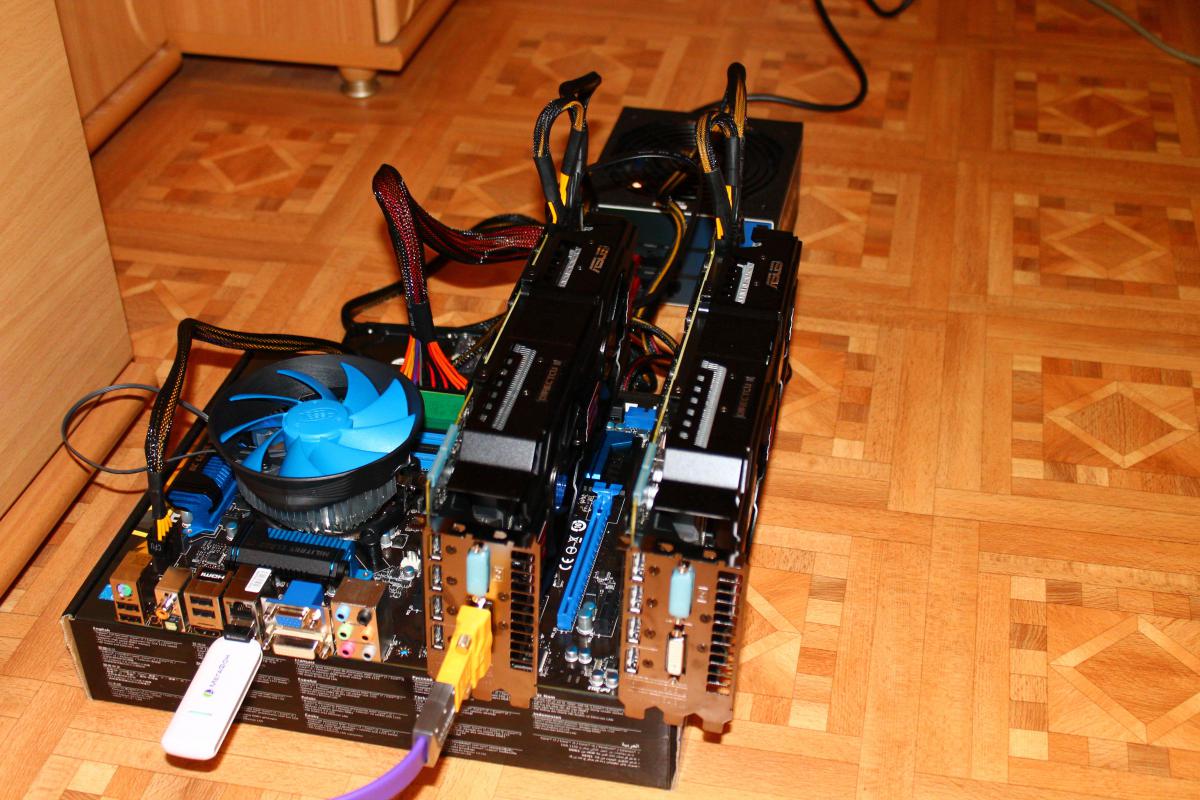

Недавно собрал мини-ферму из двух R9 290X и одной R9 290. Без райзеров, только в свободные PCI-E слоты.

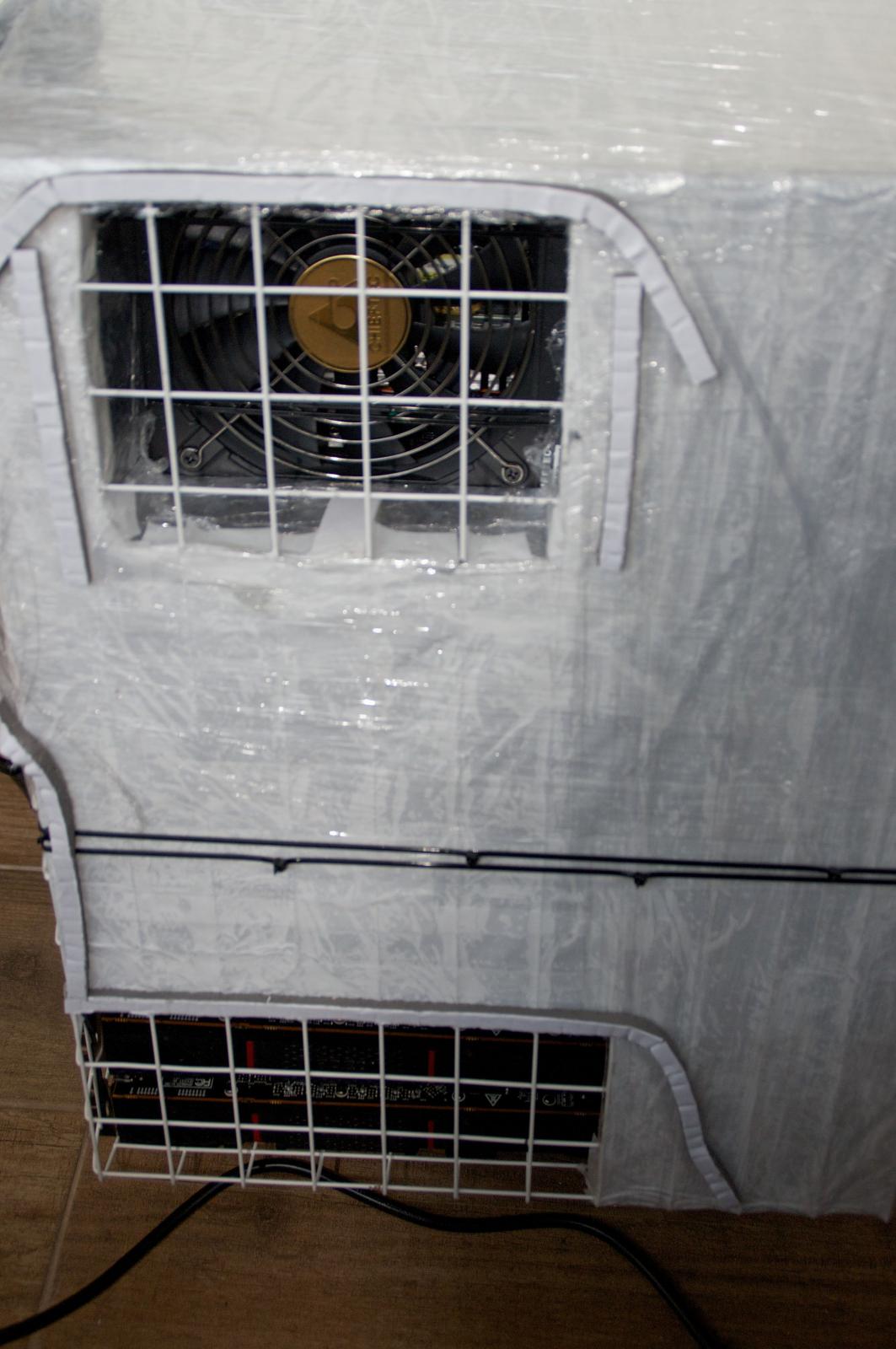

Ферма установлена на кронштейны кондиционера (между ним и стеной). Сверху накрыта широким листом пластика для защиты от снега/дождей.



Перед тестированием:




Первый слой защиты:




Готовый блок перед установкой:





Видеокарты сбоку открыты для воздуха:


Share this post


Link to post
Share on other sites

Фото моего системника ))

4х 7870 - темп 46 - 56 град.



Про свет в Украине писали не точную инфу - 26 коп (около 1 рубля)- ето до 150 или 200 квт в месяц. потом 36 коп до 800 квт, после 800 квт - 96 коп - почти 4 рубля  - для населения. Для предприятий - 4-6 руб стандартно


Edited by dinozavrik

Share this post


Link to post
Share on other sites

dw55kYX.jpg?1



lRqkeoH.jpg?1



Сделал во время переезда - из мебели стоя стол у батареи - ну и кровать откуда фоткал - Wi-Fi рулит , только питалово надо и все

Фото хрень ибо телефон не гуд

Edited by AlexPSS

Share this post


Link to post
Share on other sites

А у меня раньше стояло все в комнате, карты грелись до 90 град., решил все вынести на балкон (температура +5, а на улице 0), теперь карты стабильно 60-70 град., выдают 800-810 kH/s каждая






Share this post


Link to post
Share on other sites

Вот одна из моих ферм :-) Вроде ничего так получилось, можно строить этажи наверх :-)



Share this post


Link to post
Share on other sites

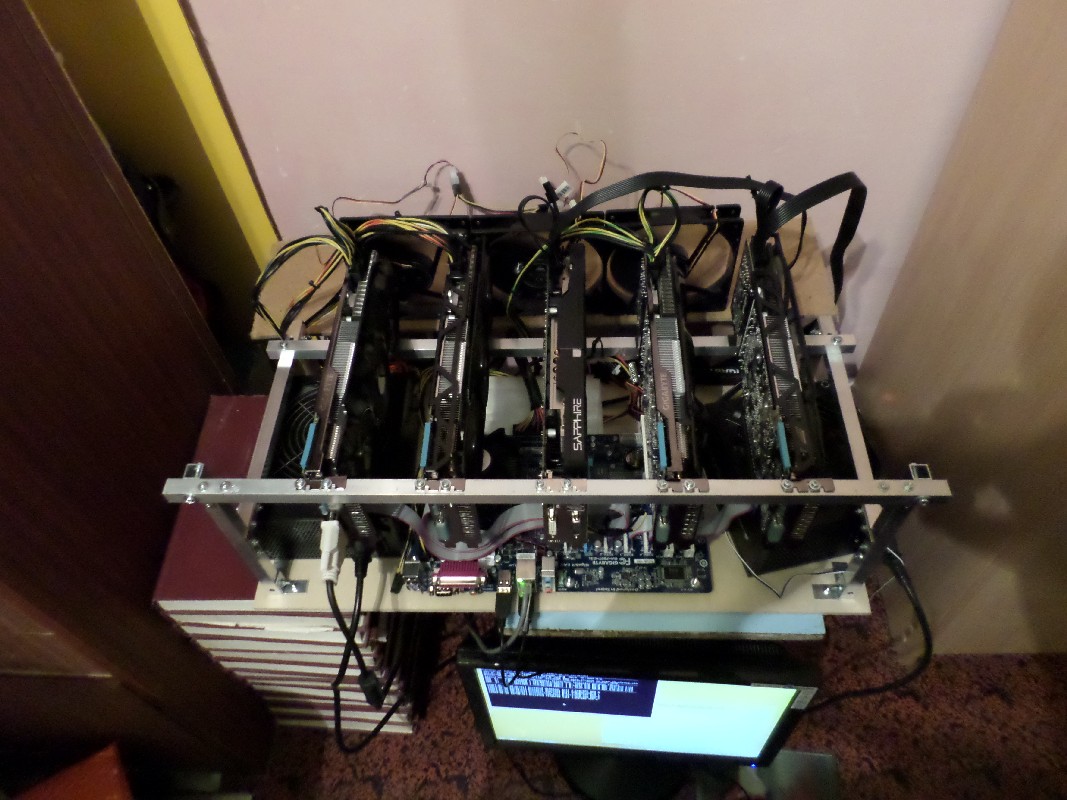

Наконец таки собрал свою первую ферму.

Железо:
• БП Inwin Power Man IP-P1K2BK3-3 1200 Вт
• БП Corsair CX750M 750 Вт
• Gigabyte GA-780T-D3L
• AMD Athlon II X2 250
• HDD 2,5" 320Gb
• Gigabyte GV-R928XOC-3GD - 4 шт.
• Sapphire DUAL-X R9 280X - 1 шт.
• рейзеры без. доп. питания 30 см - 2 шт.
• рейзеры без. доп. питания 15 см - 2 шт.
• рейзеры с доп. питанием (от матери питание отрезано) 15 см - 1 шт.
• вентиляторы 140х140 - 3 шт.

ПО:
• Windows 8.1
• AMD Catalyst™ Display Driver 13.12
• CGMiner 3.7.2
• CGWatcher

5 видеокарт под Windows 7 не завелись. Установил Windows 8.1. Скорость в среднем по 700-710 Kh/s на карту при частоте 1030.

Ферма стоит в комнате, окно приоткрыто, температура видеокарт - от 63 до 72 гр. Расстояние между видеокартами - 6 см.
При включении кондиционера в другой комнате - выбивает пробки.

В процессе постройки всплыли всякие нюансы и недоработки, которые буду устранять и учту в дальнейшем.





Edited by alexey_2014

Share this post


Link to post
Share on other sites

Да, образование техническое. Еще и два "красных" диплома, заработанных потом и кровью, а не купленных.

Я привык сначала спланировать все по максимуму, чтобы потом меньше переделывать.))

Но на 100% не спланируешь, есть мелкие огрехи:

• перекладины, на которых висят видеокарты, подпилить слева и справа, чтобы не торчали.
• переднюю перекладину я как-то по идиотски сделал, надо было ее сверху поставить на вертикальные стойки и плоскими уголками закрепить (как я сделал в остальных местах).
• между видеокартами 6 см, надо сделать больше - 7 см (или даже 8 см), чтобы тепло от соседних видеокарт меньше попадало.
• поднять видеокарты выше где-то на 15 мм, а то рейзеры упираются в БП и кулер.
• правая передняя стойка перекрывает разъем питания БП.
• немного сместить кое-какие дырочки.
• добавить съемные крепления под вентиляторы, чтобы потом их убрать и попробовать поставить один большой на 220 В.
• ужесточить деревянное основание, а то оно немного выгнутое.

• БП и HDD никак не закреплены.

Будем устранять.



а шотам карл маркс подпирает ферму?) или сочинения ленина ?)



Не, это БСЭ, Большая Советская Энциклопедия. Пригодилась.)



А с материнкой казус вышел. Купил в Ситилинке, там же, в окошке выдачи сразу вставил процессор, т.к. он OEM. Через две-три недели, когда начал собирать ферму, увидел, что угол материнки погнут. Лопнула даже красная пластмасска параллельного порта. Но все работает. PS/2 мне не нужен.



PS: Теперь вот планирую BIOS перепрошить, чтобы снизить напряжение.

Edited by alexey_2014

Share this post


Link to post
Share on other sites

Пока что только так, как доставят остальные 14 БП - будут новые фото)


Share this post


Link to post
Share on other sites

Вот моей чуть-чуть



Для начала


без вспышки


со вспышкой





Share this post


Link to post
Share on other sites

Пришли БП, только с райзерами вот вышел запал - заказал не те( Так что пока работают только 20 из 30 видеокарт




Share this post


Link to post
Share on other sites


Share this post


Link to post
Share on other sites




Share this post


Link to post
Share on other sites

Ферма два точка ноль. :)

Отличия от предыдущего варианта:

  1. Поднял видеокарты выше на 14 мм.
  2. Между видеокартами - 70 мм.
  3. Блоки питания убрал в сторону из-под видеокарт, и расположил вертикально.
  4. Закрепил блоки питания и HDD.
  5. Материнка крепится через пластиковые стойки высотой 10 мм.
  6. В фанерном основании сделал отверстия под процессором и мостом. От нечего делать.
  7. Большая часть конструкции скреплена заклепками. При этом в разобранном и сложенном виде представляет собой прямоугольник 690х300х25 мм с отдельными выступающими частями (уголки) высотой до 50 мм.

• Ферму установил в большом темном прохладном вентилируемом помещении без окон под названием "Аккумуляторная". Теперь там тепло. Шутка.

• На ферму дует вентилятор Ø40 см на минимальной скорости. Все ВК - R9 280X. Температура ВК - 50-56°C (scrypt). В одной из ВК стоит DVI-заглушка на трех резисторах.

• Монитор, клава и мышка отсутствуют, но при необходимости можно принести и подключить. Смотрю и управляю по TeamViewer с мобилы и домашнего компа.

• Три ВК подключены через рейзеры с доп. питанием и отрезанным от материнки плюсом. Также кинул соплю на контакты A1, A2, A3, т.к. A3 китайцы не подключили к плюсу. Две ВК подключены через рейзеры без доп. питания.

• Интернет ловлю USB-модемом Мегафона. Вышка примерно в 60-ти метрах. Но все равно пришлось разок переставить ферму и побродить с модемом в поисках хорошего сигнала. Сейчас связь идет по HSPA/HSDPA, иногда сваливается до EDGE. Но даже по EDGE можно порулить фермой, медленно, правда.


Конструкция фермы:







Сборка и примерка:



de5af291f8ef03231ae0be1f163b2028.jpeg 73553d60b3260b2271391b89860c2eba.jpeg 3b910732f59f30b218bd58da64afd9a9.jpeg c4e198669252adda9584b89ef1116fe2.jpeg 0c98fb2718125749ec45a10d748561a3.jpeg 5a43c20f8a1fc97756f43eb4ee3f4224.jpeg 3c5bd6edef6551bcdd34b21cd99d0209.jpeg 085a76d6924329d1e2546bef05bffa21.jpeg 2a92f71f2a4310e6b7b692c3af78eebf.jpeg





Аккумуляторная:



06607cdfdf1ad4547b2a539661e04941.jpeg 889e7438f0adb96e04c6490c331b1489.jpeg 4fd28dd66fb5a52d9591fe7e258c0fea.jpeg



Edited by alexey_2014

Share this post


Link to post
Share on other sites

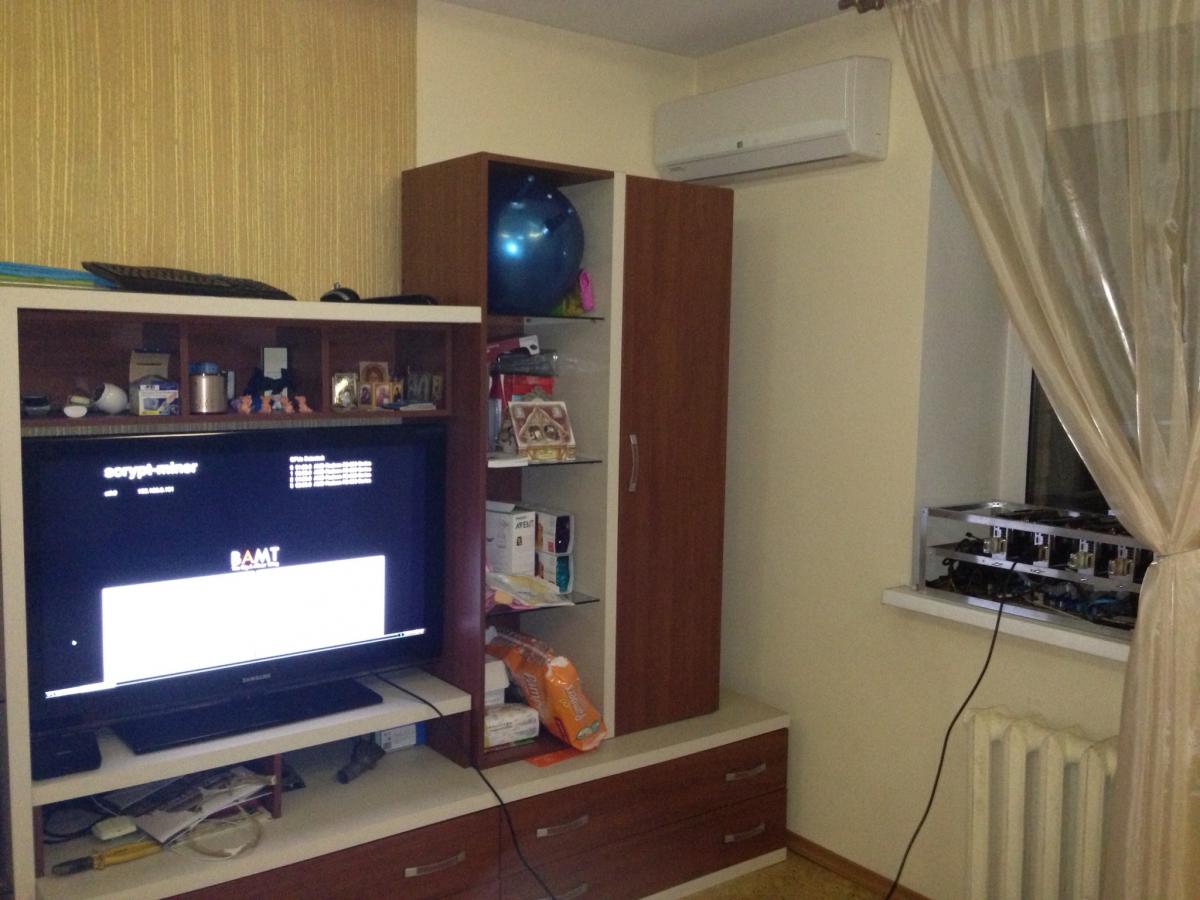

Пока так. Летом переедет вплотную к кондею. Сейчас у открытого окна. На графике видно как опустилась температура, можно опять поднимать до 490 кхс.





Edited by Константин

Share this post


Link to post
Share on other sites

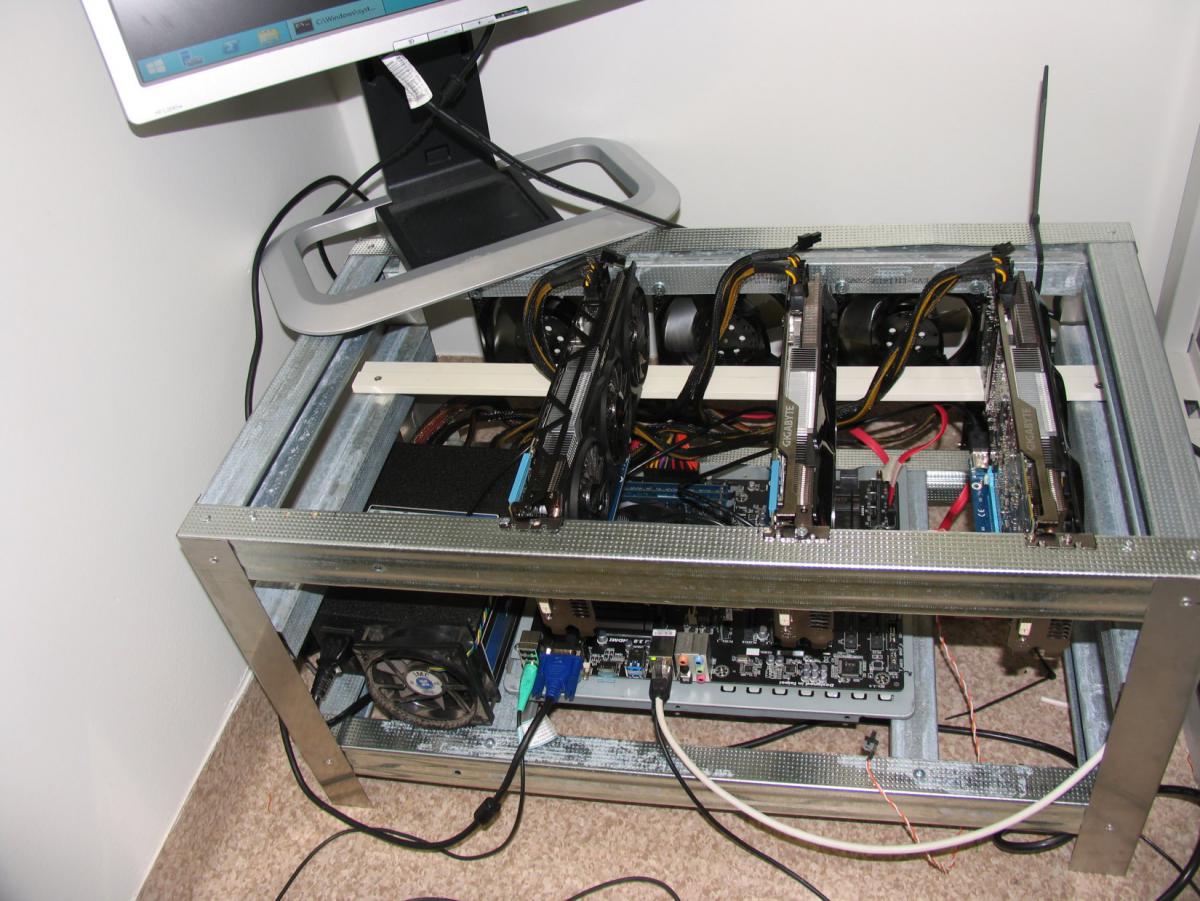

Конструкция с широким использованием подручных матерьялов. В магазине купил только десяток болтов 4х50 - остальное отходы от стройки  :russian:



Каркас + пояс + уголки: высота 35см от пола 5см, ширина 65см, глубина 37см. Если на неё встать то мои 88кг выдерживает, ув. @Аэтрос


Edited by comrade

Share this post


Link to post
Share on other sites

Сильно не лошите :)



Edited by xoox

Share this post


Link to post
Share on other sites

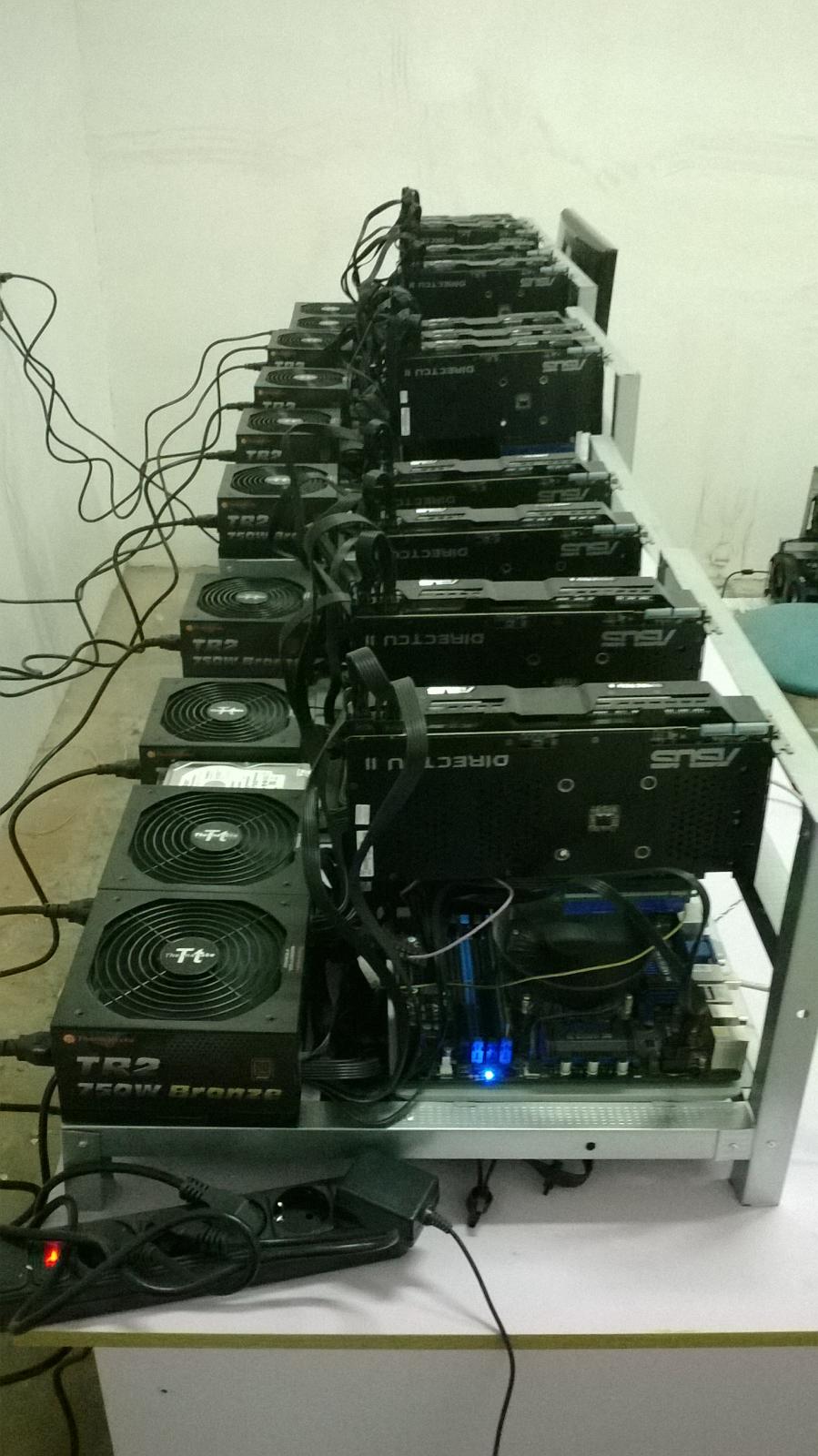

состав фермы:

процы: AMD ATHLON II X2 245|255|270

мамы: GigaByte GA-780T-D3L

озу: kingstone ddr3 1333 8gb

видяхи:

1я и 2я полки: 20x Sapphire R9 290 Tri-X (выдают по 867кхс на 975/1350)

3я полка: 8x PowerColor R9 280x OC TurboDuo (выдают по 755кхс на 1090/1500)

3я полка: 2x ASUS R9280X-DC2T-3GD5 (выдают по 810кхс на 1150/1800)

4я полка: 5x PowerColor R9 290 рефренс/турбина (выдают по 800кхс на 1000/1500) - память ЭльПедро.

4я полка: 5x ASUS R9280X-DC2T-3GD5 (выдают по 810кхс на 1150/1800)

итого: 40 видях выдают ~31mhs



блоки питания: 2,5 полки (считаю всегда их снизу) запитаны Chieftec A-135 APS-1000CB , - по два на риг/комп: первый питает мамку + 2 видяхи(с рейзерами) и 2й бп питает только 3 остальные видяхи(с рейзерами).

на верхней полке стоят на каждый риг/комп по одному ThermalTake 1500W (хватает на запитку мамки и 4х видях) + один JazzWay 400W (12V * 33A, питает последнюю = 5ю видяху).

Наблюдения по ThermalTake 1500W - сразу же вырубается, если на нём висят пять R9 290.

И может проработать часов 7-8, если повесить разогнаные до 1150/1800 ASUS R9 280X.

Пробовал ранее повесить 5x GigaByte R9 280X, так тянул без проблем неделями не выключаясь.



Стеллаж: Высота 1800мм; Полки 1000мм х 500мм; - обошёлся в 6750р (сам стеллаж с 4мя полками где-то в 2450р + всё остальное уголки, рейки, стяжки, болтики, гайки и т.д., и т.п.)

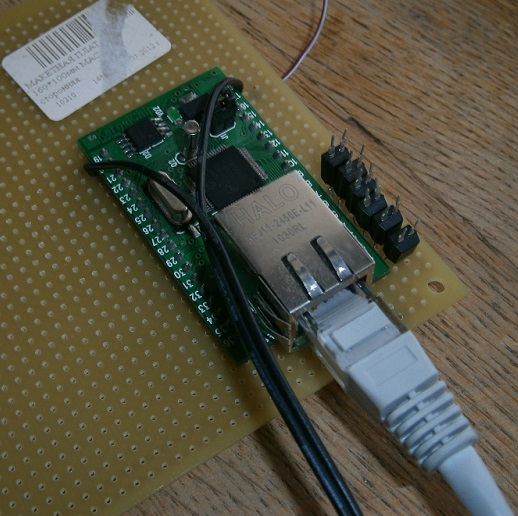

Купил уже модуль Jerome http://www.kernelchip.ru/Jerome.php + купил 20 оптопар PC817 http://tec.org.ru/board/pc817c/119-1-0-516 , чтобы сделать удалённый PowerON/Reset для фермы через Web-морду (см.фото), начал уже собирать. Как компы перестали виснуть, потому-что забил на бамт и перешёл на винду7ку, правда пришлось покупать хдд для этого. но зато уже неделю не зависает ничего.



p.s.1. фото старое, тут ещё 3я/4я полки не забиты и на 1й ничего не подключено.

p.s.2. ещё 20х видях лежат в ожидании рейзеров и комплектухи: 12x r9 280x + 8x r9 290 )))



Edited by mins777

Share this post


Link to post
Share on other sites

продолжаю, - это чудо стоит дома. состав фермы:
процы: Intel Celeron G530|G540|G1610|G1620|G1820
мамы: 4x ASUS P8B75-V + ASUS Z87 PRO (для 5хR9-280х)
озу: kingstone ddr3 1333 8gb

видяхи:
1я полка: 12x PowerColor 7870XT (выдают по 410кхс на 800/1500)
2я полка: 3x PowerColor 7870XT (выдают по 410кхс на 800/1500)
2я полка: 5x GigaByte R9 280X (выдают по 705кхс на 1000/1250)
итого: 20 видях выдают ~9.66mhs



блоки питания:

на 1й полке 12х 7870XT крутятся на DNS DNP-1050 (1000W) по одному на 4 видяхи. итоге 3 бп таких.

на 2й полке 3х 7870XT крутятся на: 1х PowerMan 300W (бесплатный) поключен к мамке только, лишние провода обрезаны. каждая видяха висит на БП STM-400 (на 12V заявленно 24А, покупал по 350р), обрезаны лишние провода, оставил только молексы для подключения переходников PCI-E.

на 2й полке 5х 280х висят на Enhance 1000W (3 видяхи) + 2x БП JazzWay 400W (12V * 33A, по одному на видяху).



@mins777, ГУД!!!
Просится монитор на боковушку и откидной столик (полочка) с клавой и мышом.

я смотрю тебя тоже забанили на говнофоруме днса?!))






Edited by mins777

Share this post


Link to post
Share on other sites

както так =)


Edited by PorcoRosso

Share this post


Link to post
Share on other sites

забрел случайно... увидел...и сразу понял...наши ребята...

бегло

много р9-290

290х







Share this post


Link to post
Share on other sites

Ограничен помещением, пришлось мудрить.

2 - 7870 температура 70 градусов из-за трубы (обратка горячей воды), буду опускать сантиметров на 30






Share this post


Link to post
Share on other sites

35 МГш, 1 пара, 13,4 кВт, на 2 кв.м., 1,69 р./кВт/ч.

Привет товарищу Ult ...



Edited by skyrazer

Share this post


Link to post
Share on other sites

А вот и мой очередной "шедевр".






Share this post


Link to post
Share on other sites

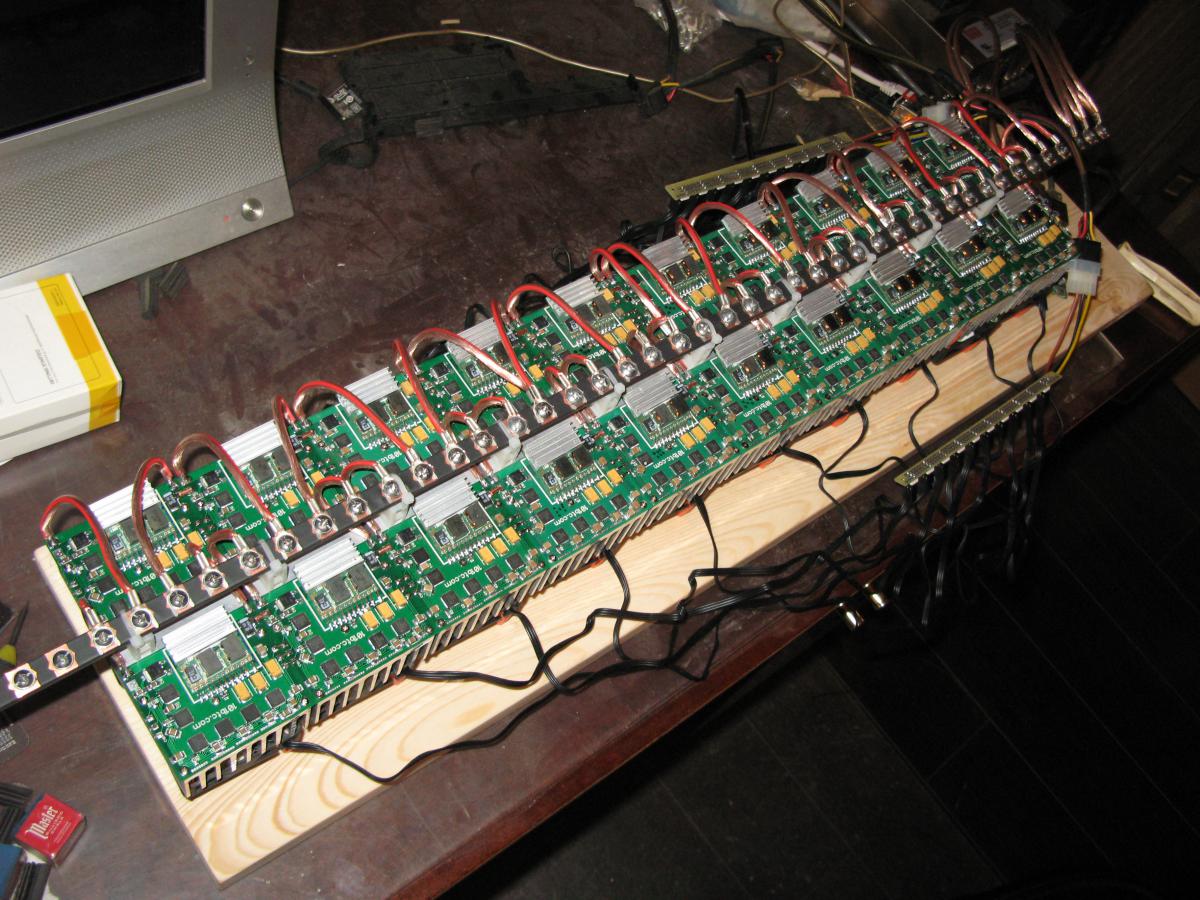

Получилось - 68-70 MHash/s.



месторасположение - балкон в квартире

габариты - 85 х 60 х 120 (см) , при желании можно уменьшить все в 1,5 раза (но только на scrypt).
потребление - 2,12 kW. (включено просто в розетку в квартире)
вентиляция, охлаждение - не требуется.
звук - не знаю с чем сравнить, но абсолютно не мешает разговаривать находясь вблизи с оборудованием, например при телефонном разговоре, собеседник посторонних шумов вообще не слышит.
переодическое обслуживание - выхожу на балкон только из любопытства.




Edited by mild
