Коммутатор PCI-e x1 to 3/4 port x1 (применение, результаты)

[ummm]

8 hours ago, ummm said:

Дома прозвоню, отпишусь. Да и контакты уточню.

Собственно фотки снимающего сигнал райзера, точнее 2-х. Начнем с A-side

Снизу стандартный съёмник от 006c, сверху его брат от моего расширителя. Как видим контакты 9 и 10 у обоих как-бы используются, но дьявол, как известно кроется в деталях. Переворачиваем

И что же мы видим? (новый слева. Три точки слева, от нераспаяного контакта на нем, это проходные контакты со стороны А) А видим мы то, что в "стандартном" 3.3В уходят на сторону А, на которой мы видели что деталек не хватает. А вот в новой версии эти 3.3В благополучно уходят на контакты USB3 разъёма.

Приходят эти 3.3В на 1 контакт разъема USB3 на плате расширителя. Как-бы даже ребята попытались следовать спекам на usb :-(

[ummm]

12 hours ago, ummm said:

Научен горьким опытом, знаете ли. Купил один такой, не этот, сейчас картинку не найду, а у него тоже оказалась кастомная плата.

Нашел. Вот собственно и "редиска".

Внутри всё таже ASM1184. А вот фотки его съёмника. Сторона А

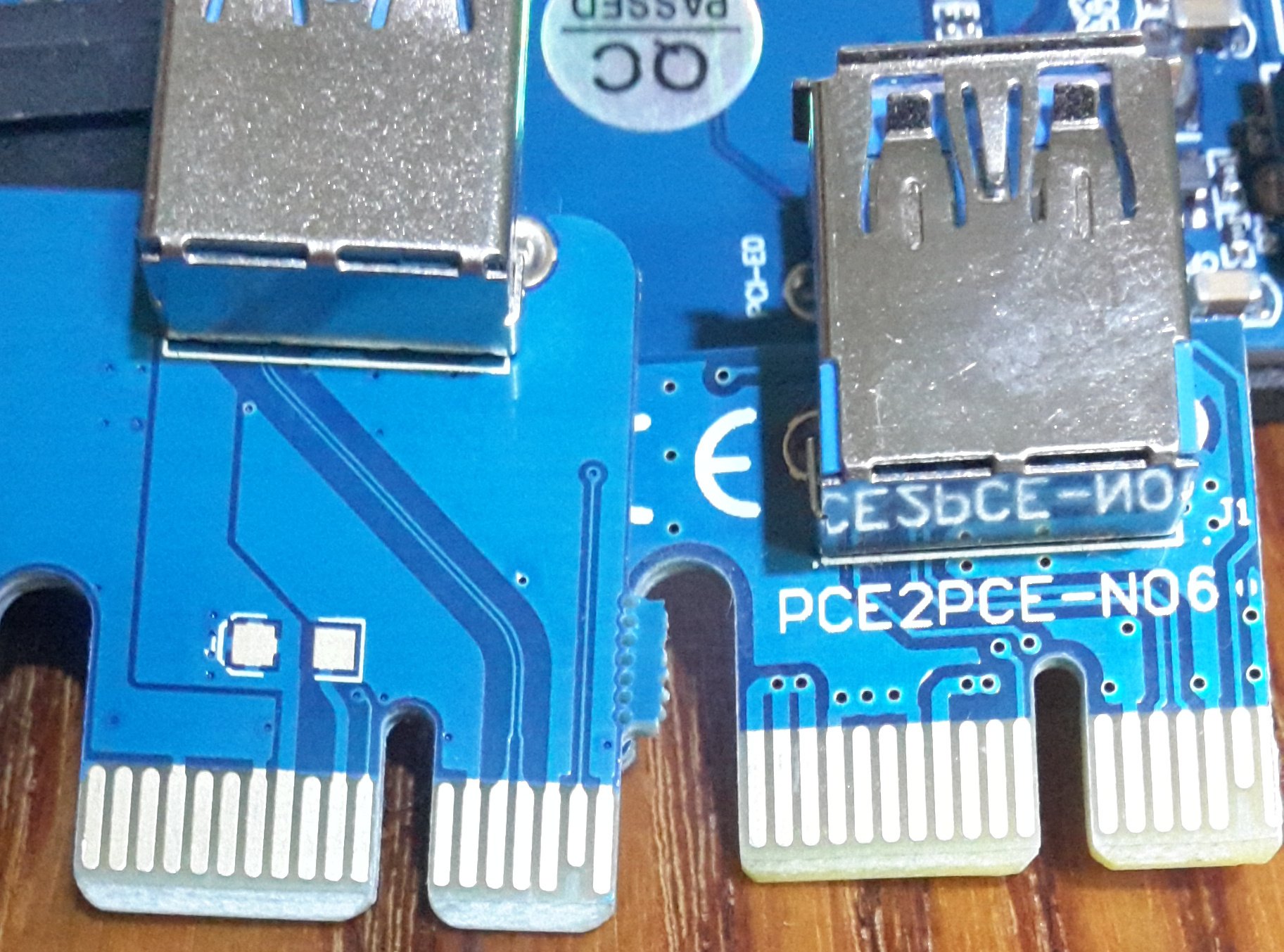

Сторона B

Как видим тут +12В идут на разъем.

Работатет только на комплектных компонентах. Работает как все - всё зависит от стечения обстоятельств, т.е. не стабильно.

P.S.

Для меня стабильно = всегда, а ни когда звёзды сойдутся.

Edited 6 Aug 2018, 19:01 by ummm

[Uliss]

2 часа назад, ummm сказал:

Как видим тут +12В идут на разъем.



Может лучше дать прозвонку этой платы?

А то дороги, уходящие под корпус разъема и там теряющиеся - не фонтан.

[ummm]

6 hours ago, Uliss said:

Может лучше дать прозвонку этой платы?

+12В выходят на 1 контакт разъёма на плате расширения. Вот такие вот затейники китайцы.

[hardsign]

Плата расширения портов PCIE 1-3 Ver 005 в последний от процессора слот PCI-ex М\п Asrock H110 BTC+ Pro, Celeron G3900 2.80GHz, HiveOS, доп. питание на карту расширения полноценный molex, все три карты в плате расширения AMD RX470, РАБОТАЕТ! 15 карт, 11 амд и 4 нвидиа! 1 ферма 425Мх эфир выдавливает:))



без танцев с бубнами, без чего либо. Вставил, определились карты, разогнал, майнит. В биосе слоты в Gen2, 4G вкл, аудио и сериал отключены. Прошивка биоса последняя.

Edited 27 Aug 2018, 21:30 by hardsign

[hardsign]

Выяснилась особенность. Плата расширения работает, только если в 0 слоте стоит нвидиа. Если АМД - просто не запускается вся система

[DigerNakamoto]

Доброго времени суток!



Мать Asus P8H61-M LE REV.20

ОЗУ 4 Гб ЦПУ Core i3 (1155)

Коммутатор PCIe  x1 to 4

Монитор на встроенном VGA

6 зеленых

Мать не видела шестую карту, BIOS не инициализировался при включении (темный экран).

С пятью картами все отл.

Чипсет Н61 - 6 PCIe каналов

Прошил биос до последней версии, появилась возможность отключать USB

После отключения USB, оставил только 3 и 4 (точно не помню) мать начала включаться, но с ошибками по памяти.

Отключил сетевую, все отлично, до обновления BIOS не помогало. В оставшийся USB воткнул 1Gb Espada USB-Network adapter. Полет нормальный.



[Reqder]

Странно что операционку не всегда указывают. Дело скорее всего не в адаптерах а операционной системе. Виндовс 7 держит максимум 6 видеокарт, виндовс 10 до 8 видиокарт. Самый оптимальный линукс там вроде нет ограничений. Поэтому такой адаптеры подойдут либо на дёшовые матери где недостаточно слотов или только при использовании линукса. В остальных случаях сколько не пихай все время будут отвалы.

[teo]

Приветствую!
У меня проблема с подключением расширителя на 4-е карты к мамке p5g-mx. Никак не могу заставить NHOS увидеть хотя бы одну карту, подключенную через этот райзер.
Может кто-то знает какие настройки биоса нужны для того, чтобы система начала видеть карты подключенные через этот расширитель?

[Ильнар86]

Всем привет, имеется старая материнка GA-MA785GM-US2H , хочу к ней приобрести такую вещь. Материнская плата будет её поддерживать чтоб 4 видеокарты запустить?
