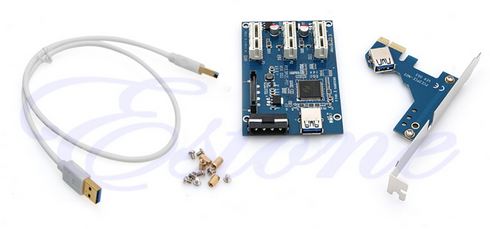

Коммутатор PCI-e x1 to 3/4 port x1 (применение, результаты)

Рекомендуемые сообщения

Тема создана для обмена опытом по применению данных девайсов и особенностей эксплуатации в составе ферм.



Просьба указывать, с какой материнской платой и процессором использовалось и какие получены результаты на конкретной ОС и с версией драйверов.



post-5592-0-56830900-1470373222.jpg  post-5592-0-66404900-1470373227_thumb.jpg

post-5592-0-97591000-1470373232_thumb.jpg  post-5592-0-15516900-1470373239_thumb.jpg



FAQ



Купить можно, например, тут



На коммутаторах используется чип Pericom PI7C9X2G404SL

Подключать питание можно любое либо SATA либо MOLEX



Зачем это надо написано тут

А если в кратце - ради экономии на электричестве в конечном итоге, ведь все мы здесь собрались чтобы зарабатывать деньги максимально эффективно с минимальными издержками, а не фигней страдать.

Стандартно связка мать+проц+память+жесткий съедают около 100W электричества которые за 1 год работы выходят в примерно 3000 рублей

Лучше это направить на еще 1 видяху, да и свободные деньги так же лучше потратить на видео.

И к тому же, старая мать на АМ2 или 775 стоит 1000-3000 в связке мать+проц+память +1500р за свич и получаем 7-8 карт на ригу

(согласен надо провести дополнительные расчеты, помогите с этим)



По моим изысканиям и тестам запускать на матерях с PCIx шиной версии 1,0 и 1,1 бессмысленно - драйвер во время работы падает и отрубается любая из карт. В результате автоматический перезапуск майнера и синий экран смерти с последующей перезагрузкой (или намертво зависшей системой). Нужны матери с шиной 2,0 и выше.



При использовании этого свича использование рейзеров с дополнительным питанием обязательно!

Карты Nvidia не работают через этот свич

Появились новые свичи без видимого распаянного коммутатора, кто брал себе - отпишитесь!



Примеры удачного запуска

Supermicro X9SRL-F 13 карт каскадно (серверная мать 2011 сокет)

ASUS P8H67 4+2

MSI 890FXA-GD65 6+1

GIGABYTE GA-970A-DS3P 5+2

асус P7P55D 4+2

gigabyte ga-z97p-d3 (что-то я не понял что он сделал.... явно каскадом как-то)

GA-770T-D3L и GA-780T-D3L 5+2 (но при этом только максимум 6 карт серии RX4**)

что-то не понятное... но при этом 19 карт

MSI Z170-A PRO 6+2



Примеры не полноценного запуска

ASRock H97 Anniversary 6+1 (с 8 картами мать вообще не стартует)

ASRock B85 Anniversary 6+1 (с 8 картами мать вообще не стартует)

H81 Pro BTC 6+1 (с 8 картами мать вообще не стартует)

GA-780T-D3L 6+1 (с 7 картами мать вообще не стартует)

GA-B75-D3V 6+1 (с 7 картами мать вообще не стартует)

Asrock B85 Anniversary (7 карт)

Asrock H81 PRO BTC (с 8 картами мать вообще не стартует)

MSI Z97 Gaming 5 (с 8 картами мать вообще не стартует)

GA-780T 4+2 (мать на 5 слотов, один перекрыт картой)

GA-970A-DS3P 5+1



Примеры неудачного запуска

ASRock H170A-X1

ASUS P5B (P965)



Примеры совсем неудачного запуска (смерть материнской платы)

GА970-UD3P

GIGABYTE GA-X99-SLI (хотя тут даже и свич не использовался, но все же)

GA-F2A55-DS3 5+2

ASRock FM2A58+ BTC



пысы

в лс пишите мне кто и на чем завел используя этот свич больше карт чем может мать в принципе.

пример:

мать GA-Z97P-D3 и на ней завелось стабильно работают 6 карт или например Z87-PRO и на ней не завелось даже 7 в родных слотах, свич не помог.

любую критику и конструктивные предложения в лс

пост буду дополнять всем что найду, помогайте кто чем сможет.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
(изменено)

мать мси 990fx gd65 +атлон х2

8 видеокарт на ядре таити

ос вин10(7-8 не запускает восьмую карту), драйвера стандартные для клеймора -15.12

проблем особых не замечено, райзеры юсб

версия борды 003 и 004

а да, важный момент - этот дурацкий косой разъем можно заменить на любой от юсб райзера, тк реально напрягает такой конструктив

Изменено пользователем Meisner

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
(изменено)

использовал с мамкой asrock B150 pro 4/d3 и процом интел пентиум G4400 . разветвитель в порядке ,не смог мамку победить и отключить в биосе (урезаное меню) лишние функции. вышел из положения поставив старую мамку асус P8H67 (4 pci)  и проц  core i3 . На асус мамке все заработало в том числе и обсуждаемый здесь pci комутатор . винда 10 ltbs подтянула сама нужные дрова на комутатор pci и все 6 карт увидела ! карты мсиай р9 390, дрова стояли 16,72  и нормально работали на клэйморе . решил обновить поставить последние 16,73 и нормально работать не получилось (не знаю может криво стали или еще чего ).вернулся на 15,12 и все работает зашибись !

Изменено пользователем РУСЛАН ВЛАСОВ

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах





ос вин10(7-8 не запускает восьмую карту)

а по русски --сколько карт в итоге без бубна?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

тоже есть в хозяйстве такие же ver 4.0 на разных матерях не хотели видеть видяхи что на семерке что на 10 пока не поставили на них хотплаг перемычки.  есть такие же 4 портовые работают без проблем, больше 8 карт на 10 заводить не получается

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

C мамкой ASRock B85 Anniversary на windows 10 без бубна работает 7 карт RX480. В любой комбинации, хоть один слот свободный на мамке хоть на коммутаторе.

8 карт и мамка не стартует вообще.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

а если встройку отключить?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах





мать мси 990fx gd65 +атлон х2 8 видеокарт на ядре таити



Раньше тоже проходила информация, что АМД-шные сокет АМ3+ на чипсетах 970, 980, 990 без проблем принимают 6-8 карт.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

а если встройку отключить?

Встройка и всё лишнее отключено, БИОС обновлён. И кстати включение встроенной не оказывает ни какого влияния, как запускалась только на 7ми картах так и запускается. Ну в моём конкретном случае )

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
(изменено)

Раньше тоже проходила информация, что АМД-шные сокет АМ3+ на чипсетах 970, 980, 990 без проблем принимают 6-8 карт.

АМД AM3 без +, мать MSI 890FXA-GD65, коммутатор как на картинке, брал тут, вин10, дрова 15.12, 8 карт встали без проблем, правда одна двухчиповая 390 dual core, но думаю для системы без разницы, в биосе отключен звук, ком, усб3, больше ничего не отключал, биос не обновлял, райзеры обычные, единственное, что коммутатор без перемычек хотплуг карты не видел. Остался один слот, будет чего под рукой, попробую еще добавить.






Изменено пользователем Dispnis

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

нвидиа не работает в нем, хотя китайцы указывают проблему только для 750ти, но по факту 1070 тоже не пашет

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@Meisner, а на каких райзерах карты к коммутатору подключал?

В то время, когда их начали продавать, 750ти была в ТОПе, а о 10** серии и не слышали.

А продаваны тупо копипастят сначала у производителя, потом друг у друга.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
(изменено)

на юсб



но как бы уже несколько версий их сменилось

печально конечно, хотелось их и к нвидии приспособить



карты зотак экстрим, хотя не думаю  что проблема в  производителе

Изменено пользователем Meisner

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Остался один слот, будет чего под рукой, попробую еще добавить

Попробуй ещё 1 карту добавить, интересно - сможет ли вин10 увидить более 8-ми карт

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
(изменено)

В свете выхода rx 470 и rx 480 становится актуальным вопрос замены на фермах из 6 видюх,  2х r9 390 на 4 rx470(связка 4 r9 390 + 4RX 470) или набор из 8 х RX 470 . У кого-то работает не глючная ферма на win 10 и h97 anniversary в связке из 8 карт? Еще есть мать на одной ферме gigabyte 990fxa-ud3 вроде как она 8 карт тянет ... ?Опыт есть у кого-то на ней?

Изменено пользователем fml_boyko

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

у меня сапфировские 470 нитро+ никак не хотели заводиться в количестве больше одной штуки при соседстве с другими картами. одна 470 заводится с 4мя другими картами с танцами, две - никак даже с двумя другими. соседствовали с 3*msi 390, рефом 480, 3*сапфировскими же 480 нитро+ и 7970 xfx и msi lightning в разных конфигурациях. пробовал на вин7 и 10, на материнках asrock a58+ btc и ASUS A88X-PRO. как только включаю вторую 470, так сразу отваливается одна-две-все остальные карты. с 480 таких проблем не было.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

поделитесь, пожалуйста, ссылкой на подобное в Китае с нормальной историей от вас. интересно попробовать, что выйдет.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

поделитесь, пожалуйста, ссылкой на подобное в Китае с нормальной историей от вас. интересно попробовать, что выйдет.

http://www.ebay.com/itm/141865200790?_trksid=p2057872.m2749.l2649&ssPageName=STRK%3AMEBIDX%3AIT

получил быстро, уже копает

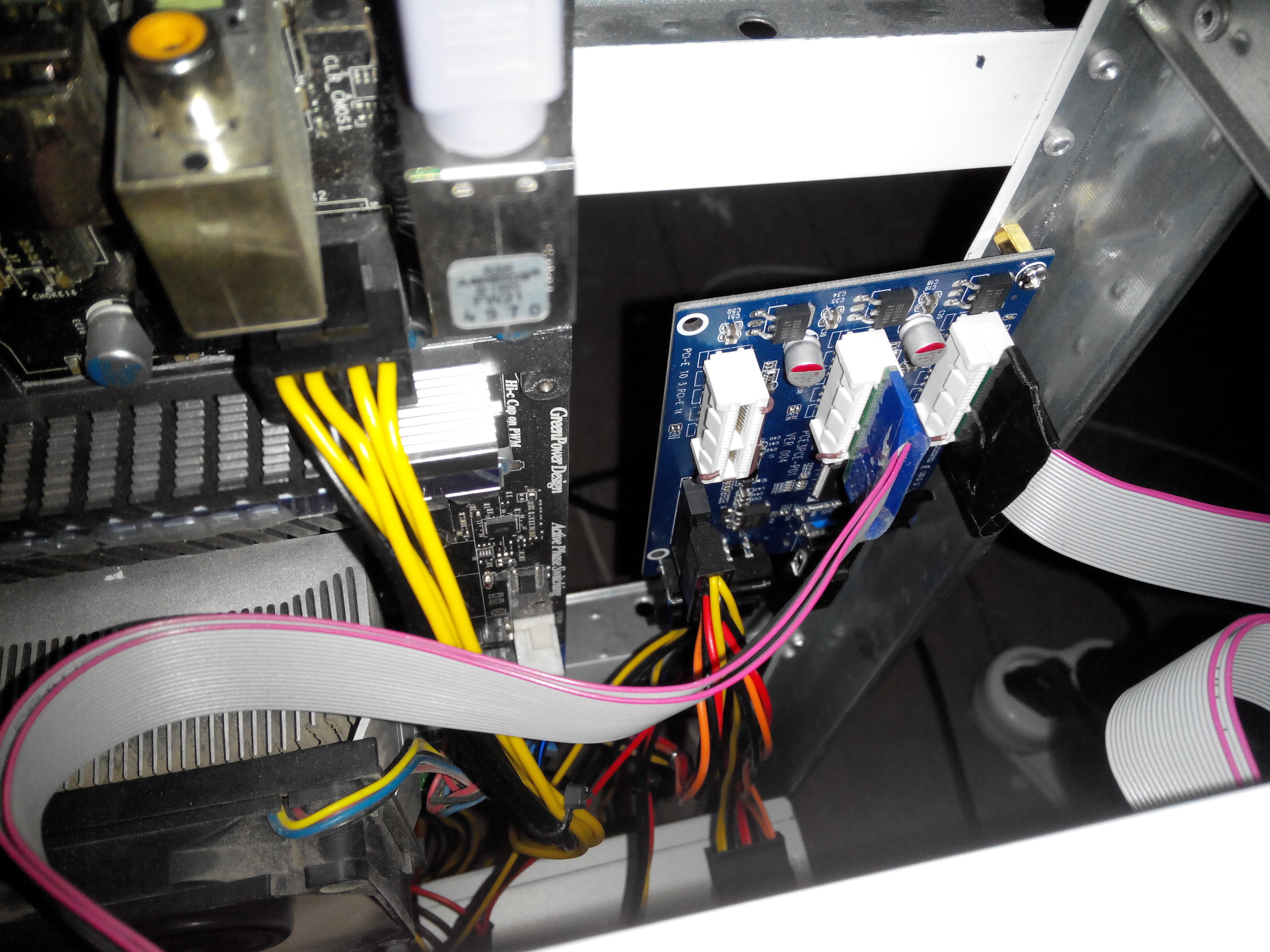

коммутатор  через шлейфовые рейзеры, без перемычек хотплаг, карты не видел.

USB рейзеры с доп питанием сразу видятся.

 Материнская плата GIGABYTE GA-970A-DS3P SocketAM3+

CPU FX 8320+ 7 карт R9

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@Kavjlaeg, вроде как в составе обычных усб райзерах эта перемычка, на той маленькой платке, по дефолту идет. Может её стоит попробовать? Производство Китай?


Спасибо.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Про какие перемычки речь? На картинках не видно их?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Про какие перемычки речь? На картинках не видно их?












Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@Kavjlaeg, вроде как в составе обычных усб райзерах эта перемычка, на той маленькой платке, по дефолту идет. Может её стоит попробовать? Производство Китай?



я так и написал, что юсб с перемычкой, они без проблем, а шлейфовым надо паять, как на картинке шамана выше.

сейчас почти всё, производство Китай, или фабричный или подвальный.

конкретно этот рейзер, фабричный.



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Понятно. Заказал, будем пробовать. Я так понял на USB райзерах на всех эти нужные перемычки имеются? Или есть такие, которые без них?


 есть такие же 4 портовые работают без проблем,

Где покупал? Кинь ссылочку плз.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах





Я так понял на USB райзерах на всех эти нужные перемычки имеются? Или есть такие, которые без них?



На всех.

По крайней мере, еще не было ни одного заявления об их отсутствии.

Да и проверяется, чисто визуально, легко.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
(изменено)



mer81 сказал(а) 05 Авг 2016 - 09:35:


 есть такие же 4 портовые работают без проблем,

Где покупал? Кинь ссылочку плз.


Вот таких в Китае нет в продаже((((





Изменено пользователем fml_boyko
реф.ссылки

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
