@SergeyD , с использованием канальников всё тоже не очень гладко. На примере L3, при использовании SP TD 500/150-160, даже на минимальной скорости в самом майнере появляются "подвывания". Видимо "аэродинамика" майнера настолько не идеальна:smile:

Но в сравнении с родными вентиляторами это конечно небо и земля.

Идеальный вариант - канальник + шумопоглащающий бокс + мягкие глушители на вход и выход. Для экономии пространства "конструкцию" можно размещать вертикально.



@vania, что касается регулировки оборотов, никто не мешает тот же SP TD 500 зимой держать на первой скорости, весной и осенью ставить на вторую, а летом включать третью скорость вращения.



В 19.01.2018 в 17:51, Uliss сказал:



Вентилятор создает разряжение в камере из переходников, а атмосферное давление обеспечивает ламинарный поток через радиаторы плат - отсюда и улучшенные результаты, по сравнению с наддувом турбулентного потока в АСИК.

Или датчики температуры находятся не в чипах, а дискретно, и расположены ближе к краю платы:blush2:

Такую же картину наблюдаю у L3. Разворачивая родные вентиляторы, получаю "снижение температуры" на 10-20 гр.

Edited by Kosh

Share this post


Link to post
Share on other sites
16 minutes ago, Kosh said:

Такую же картину наблюдаю у L3. Разворачивая родные вентиляторы, получаю "снижение температуры" на 10-20 гр.



Т.е. вентилятор  на выдув работает на вдув, а вдувной выдувает?

On 1/19/2018 at 2:32 PM, SergeyD said:

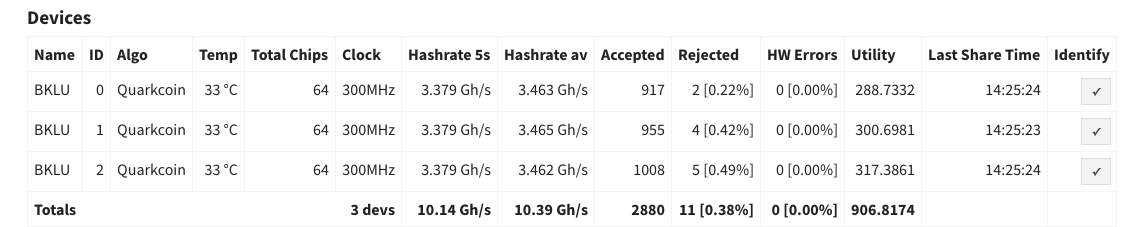

Перешёл к натурным испытаниям байкала перед поселением в ящик. Час работы в комнате при температуре 26 гр, температура чипов стабильно 33 гр. Подключена обманка и канальник на самых малых оборотах. Свиста плат нет, но остался шум БП, который буду глушить уже в ящике. Возможно, придётся его помещать в ящик в ящике.))) Хотя пара слоёв "армстронга" не должны выпустить его звук наружу.




А можете порадовать фотографиями ящика вместе с майнером?

Share this post


Link to post
Share on other sites
1 час назад, zigzagrus сказал:

Поэтому я больше склоняюсь к каркасу для электроники, и все это в коробку



Вот именно  это и есть ферма в серверном закрытом корпусе - все в коробке.



1 час назад, Kosh сказал:

Такую же картину наблюдаю у L3. Разворачивая родные вентиляторы, получаю "снижение температуры" на 10-20 гр.



Такую, да не такую....

В вашем случае изменилось направление потока, а в моем его характеристика.

Share this post


Link to post
Share on other sites

@malsh , да, именно так.



17 минут назад, Uliss сказал:

Такую, да не такую....

В вашем случае изменилось направление потока, а в моем его характеристика.



Речь немного про другое. Вот обратная сторона платы L3 в работе (фото Alfistas)

Как видите, тепло в прямом смысле задувается к краю платы, где у L3 как раз и находятся датчики температуры. Если у упомянутого байкала схожая схемотехника, то снижение температуры тоже фиктивное. Вот это хотелось сказать.



Кстати о вентиляторах silent. Да, он тише обычной версии, но на входе и выходе он шумит, наверное, так же. Т.е. глушители на входе и выходе очень предпочтительны. Кстати, на форуме видел совет использования родной коробки от канальника в качестве глушителя. Теперь сам понимаю, что это актуально.

В 18.01.2018 в 17:03, SergeyD сказал:

На S9 будет на каждом такой канальник

Поэкспериментируйте с S9 и TD500 до установки в ящик. Есть мнение, что для хорошего охлаждения S9 нужен TD 1000:blush2:

Edited by Kosh

Share this post


Link to post
Share on other sites
3 часа назад, malsh сказал:



А можете порадовать фотографиями ящика вместе с майнером?

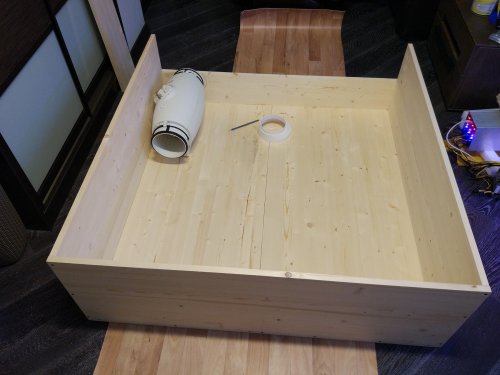

Ящик ещё в процессе сборки. В случае с моим байкалом нет срочности сборки, так как шум самого асика я победил канальником, а шум блока питания заменой вентиляторов в нём. Вместо штатных 2 штук на 2400 оборотов, вставил Noctua NF-A8 PWM на 2200 оборотов. Шум пропал совсем.Крепил вентили на силиконовые гвозди из комплекта. Уровень шума на выдуве асика 38 Дб и он в основном из за ветра от канальника. Кстати, по поводу разворота канальника на всасывание, я от этой затеи отказался из за резкого снижения добычи при температуре чипов 22-23 гр. Сначала думал, совпадение, но пробовал несколько раз в течение трёх дней. Как может влиять температура на добычу, так и не понял. Бред, короче какой то. Ящик будет вот такой. Жить в нём будут 3 S9 и 2 Байкала X10.

Ящик под асики.jpg

Share this post


Link to post
Share on other sites
7 minutes ago, SergeyD said:

Ящик ещё в процессе сборки. В случае с моим байкалом нет срочности сборки, так как шум самого асика я победил канальником, а шум блока питания заменой вентиляторов в нём. Вместо штатных 2 штук на 2400 оборотов, вставил Noctua NF-A8 PWM на 2200 оборотов. Шум пропал совсем.Крепил вентили на силиконовые гвозди из комплекта. Уровень шума на выдуве асика 38 Дб и он в основном из за ветра от канальника. Кстати, по поводу разворота канальника на всасывание, я от этой затеи отказался из за резкого снижения добычи при температуре чипов 22-23 гр. Сначала думал, совпадение, но пробовал несколько раз в течение трёх дней. Как может влиять температура на добычу, так и не понял. Бред, короче какой то. Ящик будет вот такой. Жить в нём будут 3 S9 и 2 Байкала X10.





Ну, ждем-с фоток конечного результата ящика. Что касается падения скорости добычи, то мой S9 на 14 Тх, в ящик с которым воздух нагнетается с улицы сейчас тоже просел про хешрейту: при минус 10 градусах вместо 14 Тх, реальная скорость где-то 13,7. Хотя ранее, когда было теплее - стабильно работало на полной скорости

Share this post


Link to post
Share on other sites
4 часа назад, Uliss сказал:

Вот именно  это и есть ферма в серверном закрытом корпусе - все в коробке.



Где вы берете серверные корпуса для ферм?

Специальные майнинговые покупаете или обычные серверные переделываете.

Share this post


Link to post
Share on other sites
8 часов назад, vania сказал:



Где вы берете серверные корпуса для ферм?

Специальные майнинговые покупаете или обычные серверные переделываете.



https://forum.bits.media/index.php?/topic/20382-корпуса-атх-3u-4u-для-gpu-фермы-конструкция-компоновка-охлаждение/



И хватит об этом в этой теме - оффтоп.

Share this post


Link to post
Share on other sites
22 часа назад, malsh сказал:

Что касается падения скорости добычи, то мой S9 на 14 Тх, в ящик с которым воздух нагнетается с улицы сейчас тоже просел про хешрейту: при минус 10 градусах вместо 14 Тх



Это потому что в асике стоят радиодетали "офисного" исполнения. Они при низкой температуре начинают барахлить.



PS  такое еще бывает с домофонами в мороз (не открывают двери), когда кто то установит на внешние входные двери офисные домофоны.

Share this post


Link to post
Share on other sites
В 21.01.2018 в 13:24, Fish сказал:

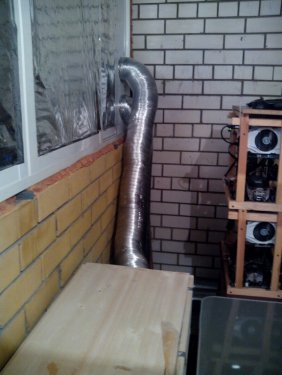

IMG_20171230_201202 (Копировать).jpg

@Fish  Как видно забор воздуха с улицы идёт. А как же дождь/снег/град/листва/птичГи:biggrin:? Или там решётка стоит?

З.Ы. Какие у вас асики? S9 или L3+?

Share this post


Link to post
Share on other sites

Это выход по гофре, забор воздуха со стороны глушителей, на них я гофру пока не стал ставить. Хотя и решетку с фильтром для этих целей прикупил. Сейчас просто немного приоткрыто окно, снег/дождь не попадает. Асики WHATSMINER M3.







Share this post


Link to post
Share on other sites
В 22.01.2018 в 15:07, Kosh сказал:

Поэкспериментируйте с S9 и TD500 до установки в ящик. Есть мнение, что для хорошего охлаждения S9 нужен TD 1000:blush2:

а чем вызваны такие опасения?



я вообще планировал обойтись дешевым 80ваттным 460кубовым

 https://leroymerlin.ru/product/ventilyator-kanalnyy-centrobezhnyy-vents-150-vk-d150-mm-80-vt-14334731/



правда на один Ц9, с короткими прямыми трассами, но летней жарой под/за 40гр.

Share this post


Link to post
Share on other sites

Реклама в ютубе терамайнер, там асики в какую то жидкость окунают, кто то об этом слышал/знает? А все увидел соседнюю ветку, не знаю как вопрос удалить

Edited by tehnika2015
Нашёл ветку по теме вопроса

Share this post


Link to post
Share on other sites
6 часов назад, vvlad сказал:

а чем вызваны такие опасения?



я вообще планировал обойтись дешевым 80ваттным 460кубовым

 https://leroymerlin.ru/product/ventilyator-kanalnyy-centrobezhnyy-vents-150-vk-d150-mm-80-vt-14334731/



правда на один Ц9, с короткими прямыми трассами, но летней жарой под/за 40гр.

Подбирая аналог вентилятора, стоит учитывать, что его производительность определяется соотношением объёма прокачиваемого воздуха и создаваемым давлением. Например, у дельт PFC1212DE, максимальные показатели по даташиту внушительные ~430м куб/час и ~352 паскаля. В то время как у TD 500/150-160 Silent на максимальных оборотах 580 и 275 соответственно. А если учесть, что в майнерах вентиляторы "дуют" последовательно тем самым ещё больше снижается зависимость объёма прокачиваемого воздуха от создаваемого внутри асика сопротивления, то становится ясно, что производительности TD 500 будет хватать разве что для охлаждения L3. На форуме были отзывы, что TD 500 хватало для L3 на низких оборотах, тогда как для D3 обороты нужно было повышать. Объём же тепла выделяемый S9 почти в два раза больше L3. Отсюда и вывод, что для хорошего охлаждения S9, даже с небольшим запасом, по своим характеристикам подходит S&P TD 1000/200 silent. Эффективность "пятисотки" летом в +30 под вопросом.

Конечно, центробежные вентиляторы создают большее давление, чем осевые, можно поискать хар-ку расхода и давления и сравнить с дельтами. Но уровень шума центробежника ставит под сомнение целесообразность самого отказа от родных вентиляторов асика:blush2:

Share this post


Link to post
Share on other sites

Почти закончил сборку ящика для 3х S9 и 2х Байкалов Х10.  Сейчас провожу полевые испытания на одном S9 с канальником TD500. Вылезли пара моментов при проектировани, буду в процессе решать.

PS: Парни, кто на антпуле сейчас, подскажите доходность с S9.


Edited by SergeyD

Share this post


Link to post
Share on other sites
4 часа назад, SergeyD сказал:



PS: Парни, кто на антпуле сейчас, подскажите доходность с S9.



0.00162440 с 14Th PPS+

Share this post


Link to post
Share on other sites
20 часов назад, Kosh сказал:

Например, у дельт PFC1212DE, максимальные показатели по даташиту внушительные ~430м куб/час и ~352 паскаля.

430кубических метров??? не многовато ли? мжт там в куб футах?

вот здесь http://www.datasheetlib.com/datasheet/39068/pfc1212de-f00_delta-electronics.html?page=2#datasheet

или здесь https://www.mouser.com/ds/2/632/PFC1212DE-F00(REV02)--5500-595509.pdf

показатели дельт существенно  скромнее - 7кубм при нулевом давлении





20 часов назад, Kosh сказал:

Конечно, центробежные вентиляторы создают большее давление, чем осевые, можно поискать хар-ку расхода и давления и сравнить с дельтами. Но уровень шума центробежника ставит под сомнение целесообразность самого отказа от родных вентиляторов асика:blush2:

80вт центробежник 46дб, против 66дб у дельты, а 20дб это весьма много.

по мурзилкам 46дб - шум в офисном помещении.



вот здесь кривульки давление/кубы у 80вт вентса:

https://vents-shop.ru/ventilyator-vents-vk-150/



про два последовательных штатных вента вы правы, как и  в том, что: практика - критерий истины.

мжт кто отпишет про опыт канальник+С9





Edited by vvlad

Share this post


Link to post
Share on other sites
4 минуты назад, vvlad сказал:

430кубических метров??? не многовато ли? мжт там в куб футах?



Да хоть в литрах, галлонах, барелях или кубических дециметрах.

Но если указана размерность в минуту, то для перевода показателей в час эти значения нужно умножить на 60.



Share this post


Link to post
Share on other sites
3 минуты назад, Uliss сказал:

Но если указана размерность в минуту, то для перевода показателей в час эти значения нужно умножить на 60.



точно!

слона то я и не заметил (с)

Share this post


Link to post
Share on other sites

@vvlad, ещё нюанс, шум измеряется, в случае дельт, по оси на расстоянии 1 метра, тогда как вентс замеряет с расстояния 3х метров. И как именно они мерят не сказано. На примере SP silent скажу, если надеть глушители на выход и вход он станет почти бесшумным, но если слушать без глушителей по оси вращения, то там точно не 22дб. В общем, всё очень субъективно, надо сравнивать вживую. Ещё из практики, те же "22дб" от SP TD500 silent ночью очень отчётливо слышатся с балкона. Очень хочется засунуть всё это в бокс с минватой и как минимум на выход надеть мягкий глушитель. Но повторюсь, в моём случае речь об L3.
З.Ы. как вариант, посмотрите обзоры вентиляторов на ютубе. Конечно это как сравнивать сантиметр с граммом, но всё же хоть что-то.

Share this post


Link to post
Share on other sites
31 минуту назад, Kosh сказал:

@vvlad Но повторюсь, в моём случае речь об L3.

мне важнее достаточность охлаждения, чем бесшумность (асик живет в хозблоке, но летом у нас ооочень жарко)

вот такое https://vents-shop.ru/ventilyator-vents-vk-250/  дает 1080кубметров\ч и стоит 4700р



31 минуту назад, Kosh сказал:

@vvlad
З.Ы. как вариант, посмотрите обзоры вентиляторов на ютубе. Конечно это как сравнивать сантиметр с граммом, но всё же хоть что-то.

нужно дождаться СергеяД - парой постов выше"... Сейчас провожу полевые испытания на одном S9 с канальником TD500. Вылезли пара моментов при проектировани, буду в процессе решать..."

Edited by vvlad

Share this post


Link to post
Share on other sites

@Fish Глушители на 120?

Скрытый текст
Цитата
  В 21.01.2018 в 15:24, Fish сказал:

IMG_20171230_201147 (Копировать).jpg





Edited by Martix

Share this post


Link to post
Share on other sites

@Martix На 150, гофра тоже на 150.



Share this post


Link to post
Share on other sites
14 минуты назад, Fish сказал:

@Martix На 150, гофра тоже на 150.



@Fish Блин а я уже 2шт на 120 купил, интересно хватит одного на м3?

Или придется оба глушака на вход ставить :blink:

Edited by Martix

Share this post


Link to post
Share on other sites

Звук то он заглушит, а вот хватит ли ему воздуха? Отверстие меньше. Поменять на 150 диаметр нельзя чтоль?

Share this post


Link to post
Share on other sites
