Распиновка и прочие тонкости настройки серверных БП

Recommended Posts

36 минут назад, nixonu сказал:

А что именно в них сдыхает?

Что-то в высоковольтной части.

Даже лампа AC перестаёт гореть.

Share this post


Link to post
Share on other sites
3 часа назад, nixonu сказал:

А что именно в них сдыхает?

в высоковольтной части, горят 60N60C2 или 30N60 (в зависимости от ревизии), 47N60, диоды RHRP3060, резисторы на 2К, мозги ПФС. Это то что чаще всего. Дальше идёт проблема с дежуркой (часто встречается у "новых" БП) Потом раскачка (средний радиатор), и выпрямители с мозгами (там где две платы через перемычку). Плохо, что уже кто-то брался ремонтировать. Вариантов масса может быть.

Share this post


Link to post
Share on other sites

Чинить есть смысл ?

Или так и будут гореть ?

Share this post


Link to post
Share on other sites

Купил новый БП HP C7000, распаял его, подключаю в сеть 220V, а он не включается. Вообще никакой реакции, с перемычками или без - нет разницы. Что может быть,  куда копать?

Share this post


Link to post
Share on other sites
27 минут назад, Green House сказал:

Купил новый БП HP C7000, распаял его, подключаю в сеть 220V, а он не включается.



Новый - не означает исправный.

Распаял - это поставил перемычки для включения или припаял хвосты на выходные клеммы?

Если только перемычки - то вопросы к продавцу.

Если распаял хвосты, а до этого не проверил его на исправность, то продавец может и послать - типа не работает после твоего вмешательства.

Edited by Uliss

Share this post


Link to post
Share on other sites
1 час назад, Uliss сказал:



Новый - не означает исправный.

Распаял - это поставил перемычки для включения или припаял хвосты на выходные клеммы?

Если только перемычки - то вопросы к продавцу.

Если распаял хвосты, а до этого не проверил его на исправность, то продавец может и послать - типа не работает после твоего вмешательства.

Распаял - это значит я припаял хвосты и поставил перемычки как на моей старой шпале. Однако блок должен включаться и без перемычек, хотя бы лампочка загореться и вертушка запуститься. В данном случае реакция  на подачу 220В нулевая(

Продавец сказал нужно замыкать 8 и 10 пин. Что можно самому проверить мультиком на самом базозвом уровне? С продавцом уже общаться бесполезно.

Share this post


Link to post
Share on other sites
5 часов назад, Green House сказал:

реакция  на подачу 220В нулевая

Что можно самому проверить мультиком на самом базозвом уровне?



Как обычно.

Прозвонить шнур питания.

Разобрать и тестером пройти по цепи 220в (ИМХО - должен быть предохранитель!!!) от врубных клемм через фильтр до выпрямителя и далее высоковольтных конденсаторов - на них должно быть постоянных около 300в

Упрощенная схема:


Вместо термистора R2 может стоять релейная схема с токоограничивающим резистором, шунтируемым контактами реле после заряда конденсаторов.

Edited by Uliss

Share this post


Link to post
Share on other sites
6 часов назад, Green House сказал:

Купил новый БП HP C7000, распаял его, подключаю в сеть 220V, а он не включается. Вообще никакой реакции, с перемычками или без - нет разницы. Что может быть,  куда копать?

это белая лыжа? если да, в лс, попробую помочь

Share this post


Link to post
Share on other sites
3 часа назад, Юрий Хальзов сказал:

это белая лыжа? если да, в лс, попробую помочь

Зеленая

6 часов назад, Uliss сказал:



Как обычно.

Прозвонить шнур питания.

Разобрать и тестером пройти по цепи 220в (ИМХО - должен быть предохранитель!!!) от врубных клемм через фильтр до выпрямителя и далее высоковольтных конденсаторов - на них должно быть постоянных около 300в.

Ща разберу, поглядим, что у него там внутри

Share this post


Link to post
Share on other sites
9 часов назад, Uliss сказал:



Как обычно.

Прозвонить шнур питания.

Разобрать и тестером пройти по цепи 220в (ИМХО - должен быть предохранитель!!!) от врубных клемм через фильтр до выпрямителя и далее высоковольтных конденсаторов - на них должно быть постоянных около 300в

Упрощенная схема:


Вместо термистора R2 может стоять релейная схема с токоограничивающим резистором, шунтируемым контактами реле после заряда конденсаторов.

Разобрал. Проверил предохранители, далее входные клеммы и высоковольтные конденсаторы. Все целое, на клеммах 220, на кондерах 300В, что дальше делать понятия не имею. Когда БП в сети, что-то пищит

Share this post


Link to post
Share on other sites

Пацаны, я зачинил! Причина была банальная. Внутри блока две платы с вертушками соединяются друг сдругом фишкой. Так вот эта самая фишка была толи совсем не подключена, то ли плохо вставлена. Всем откликнувшимся спасибо за помощь.




Edited by Green House

Share this post


Link to post
Share on other sites
21.06.2018 в 16:14, Юрий Хальзов сказал:

@Klychkov

Буду очень признателен )) На 2112 я давно нашел решение, а 2142, больше года лежат ((((

схема подлючение LITEON 1400 Вт PSU ps-2142-2l   Rev03  (резистор на 200 Ом), если Rev01 - немного по другому





@Юрий Хальзов https://forum.bits.media/index.php?/topic/10447-распиновка-и-прочие-тонкости-настройки-серверных-бп/&page=109&tab=comments#comment-1571734



схема подлючение LITEON 1400 Вт PSU ps-2142-2l   Rev03  (резистор на 200 Ом)

 решение https://forum.bits.media/index.php?/topic/10447-распиновка-и-прочие-тонкости-настройки-серверных-бп/&page=109&tab=comments#comment-1571734



Edited by grp77

Share this post


Link to post
Share on other sites

Здравствуйте! Пользуюсь серверными блоками питания, подключаемыми к материнке через "корзину". Корзина оригинальная(серверная) со всякими преобразователями напряжения. На выходе разъём 24 пин стандартной АТХ распиновки.

Материнки на сокет ам3, ам3+, 1151 включаются от "корзины" (Power Ok, ps on замыкать не нужно) на ам2, 775 не включаются.



Подскажите, какого сигнала нет на 24пиновом АТХ разъёме, и как запускать материнки ам2 и 775?


Edited by Юран

Share this post


Link to post
Share on other sites

@Юран а замыканием power_on включается?

Share this post


Link to post
Share on other sites

На сокет 775 замыкал ps on (зелёный+земля)- материнская плата не включилась.

Edited by Юран

Share this post


Link to post
Share on other sites
29 минут назад, Юран сказал:

На сокет 775 замыкал ps on (зелёный+земля)- материнская плата не включилась.



На материнке нужно замыкать PWR_SW, а уж PS_ON она сама выдаст на БП.

Share this post


Link to post
Share on other sites

Материнка под сокет 775 от пикопсу сразу включается. При запитке от корзины с 24х пиновым коннектором включается-выключается с периодичностью 2 с. Материнки на Ам2 тоже не работают от "корзины". Ам3, 1151-работают. Как мне найти, от чего не запускаются старейшие материнки?

Edited by Юран

Share this post


Link to post
Share on other sites
34 минуты назад, Юран сказал:

от "корзины"



енто што?

Share this post


Link to post
Share on other sites
7 минут назад, Uliss сказал:



енто што?


Вот этот преобразователь я и называю "корзиной".



Edited by Юран

Share this post


Link to post
Share on other sites
2 часа назад, Юран сказал:

Как мне найти, от чего не запускаются старейшие материнки?



Всего два сигнала взаимодействия материнки с БП:  PG (Pover_Goog) и PC_ON

Вот их, для начала, и надо посмотреть.

https://forum.bits.media/index.php?/topic/26483-подключение-серверного-бп-с-pico-psu/&do=findComment&comment=1568880



Share this post


Link to post
Share on other sites

aa23531/aa23530 с кулерами кто-нибудь успешно боролся? На них нет информации по току, какой номинал резистора нужен, чтобы не уходил в защиту?

Каждый кулер по отдельности отслеживается?



Пробовал в районе 4.5 Ом поставить - поработал нормально, потом в защиту стал уходить, добавил из того что было помощнее в параллель 100 ом, проработал пол дня, только на место поставил - опять не хочет.





Пока работает примерно на 4,35 Ом. Может потянет и 4.7-5.1, но нет 2 ваттных, чтобы попробовать без погрешностей на нагрев, и пока жарковато, блок прилично греется.

Edited by achuser

Share this post


Link to post
Share on other sites

.





Edited by izhadapter

Share this post


Link to post
Share on other sites

проще припаяться

Share this post


Link to post
Share on other sites

@achuser

ладно, а то я видел что-то втыкали...



Или  здесь пайка ?





Edited by izhadapter

Share this post


Link to post
Share on other sites



35 минут назад, izhadapter сказал:

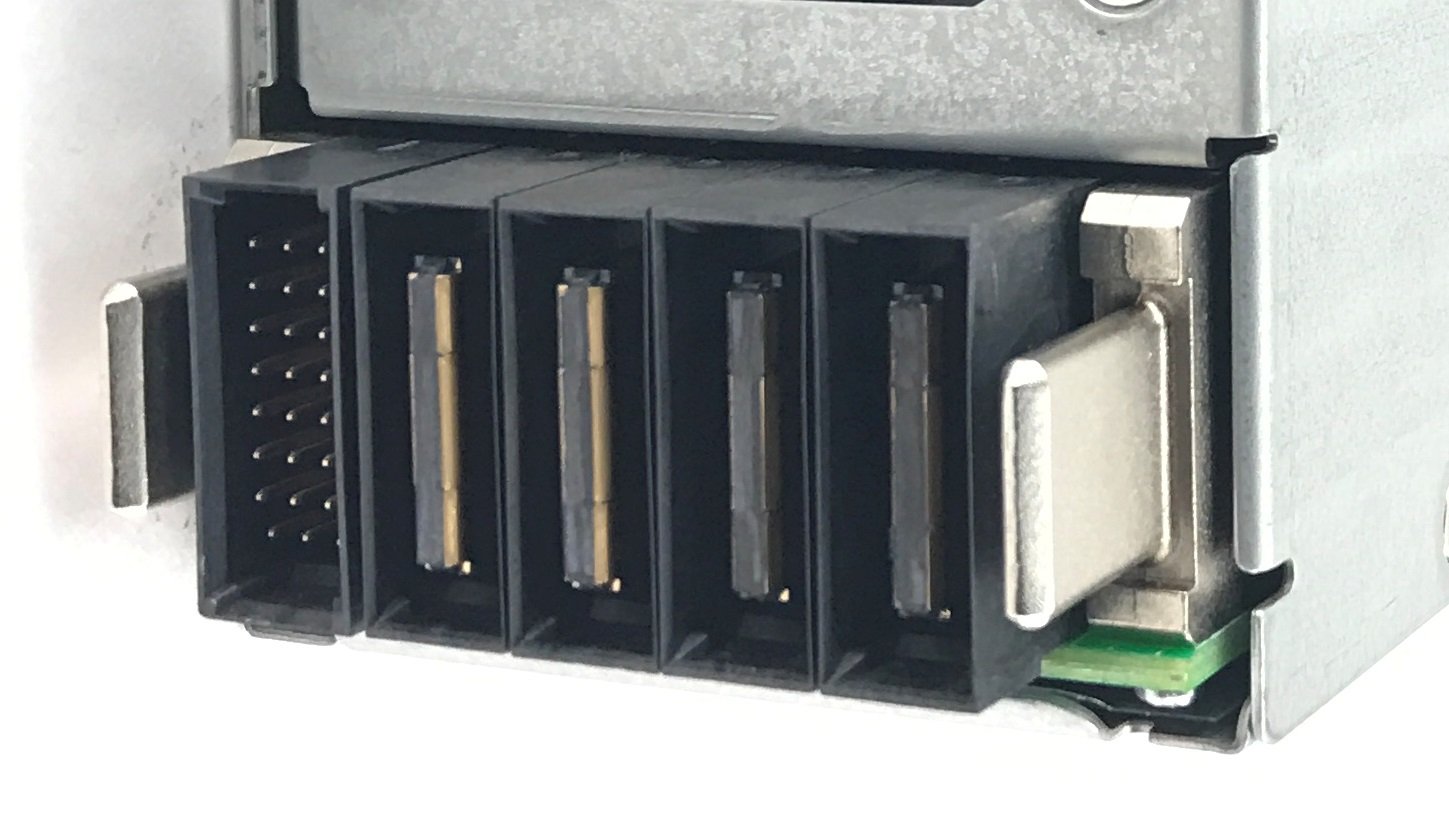

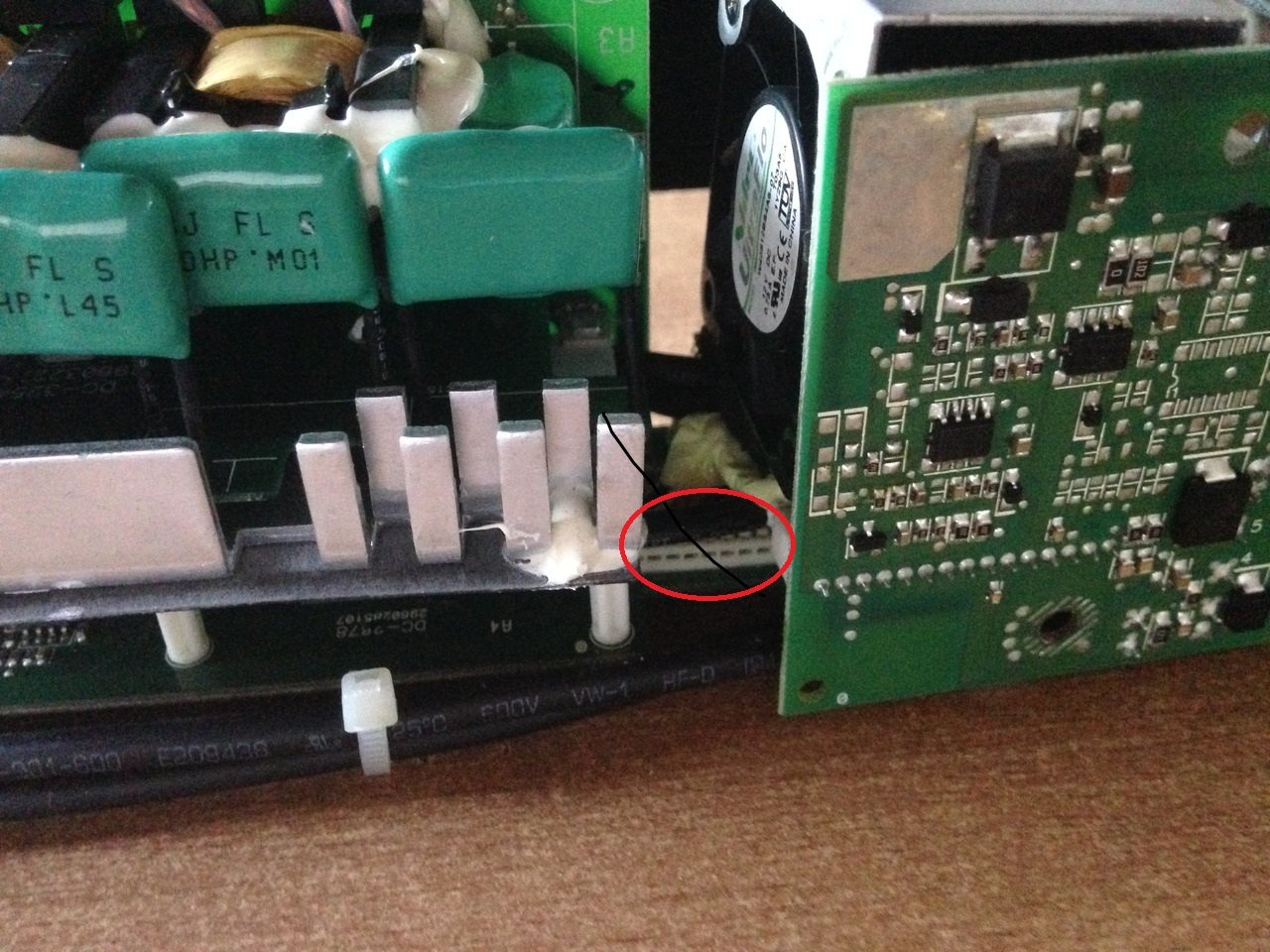

Или  здесь пайка ?



Есть сомнения?

(тогда стоит посмотреть повнимательней)



af4aabdb-8e7c-5c74-8f9e-4f183b2774fc.thumb.jpg.7182782f3abf8321e6281f0092090439.jpg  2018_08_19_12_2914.jpg.11233165061fcd8334909eef535e2f3b.jpg.783976de019ab762849754657fd9bd50.jpg
