Спрос на 4U корпус для 6 видеокарт

[AndreyD1989]

с проводами бардак

такая система вентиляции не справятся с таким теплопакетом

[Atrides]

Хм...во всех современных датацентрах, направление движения воздуха в стойке спереди-назад.У вас же выдув в переднюю панель. Т.е. это для "домашней" стойки?

[eugalata]

С проводами в продуктиве разберемся, пока тестовый варинат, все постоянно переставляется и меняется смысла нет укладывать. Массовая модель корпуса будет поддерживать установку в стойку хоть с одной стороны, хоть с другой стороны, весь каркас будет вообще стоять на рельсах и уши для крепления можно будет перекручивать по желанию, так как в разных дц горячие и холодные коридоры проектируются исходя из удобства и имеющегося оборудования, а оно может иметь различные направления всасывания воздуха

Изменено 4 июн 2014, 12:54 пользователем eugalata

[Uliss]

В первоначальном варианте на первой странице на задней панели были достаточно большие прорези. В окончательном варианте вы заменили их на решетку, в результате соотношение сечений вход-выход уменьшился с первоначального ~1/3 до смешных 0,5/3, к тому же сильно перегороженного жгутами проводов.ИМХО - перегрев заложен в конструкцию и гарантирован.

[rebbildd]

Это капец видяхам полюбому.

О чём думают.

Начинайте сразу к нему проектировать водянку.

[COOLERbyPSP]

На х1113 с андервольтом не перегреются. Вот на отсталом скрипте - шансы велики.

Я правильно понимаю, что тестироваться будет на 6 290х?

Изменено 9 июн 2014, 10:03 пользователем COOLERbyPSP

[gaalx]

странный проект. в том виде, что на картинках - это издевательство над картами. систему вентиляции надо коренным образом изменять.

[eugalata]

На х1113 с андервольтом не перегреются. Вот на отсталом скрипте - шансы велики.

Я правильно понимаю, что тестироваться будет на 6 290х?

на 5 или 6 картах 290х( 6 карт пока не удалось запустить)



странный проект. в том виде, что на картинках - это издевательство над картами. систему вентиляции надо коренным образом изменять.

если есть какие-то предложения то пишите, будем их пробовать

[Uliss]

если есть какие-то предложения то пишите, будем их пробовать

Так есть же опробированный вариант - материнка с БП под блоком с видеокартами.Режьте поперек, 2 БП располагайте горизонтально над платой или 2 сбоку на ребро, вентиляторам наружу, ставьте в 2 яруса - будет отличная продувка для 6 видеокарт.И вентиляторы на вытяжку не нужны, только шум от них лишний.Я же уже показывал такой корпус на 5 видеокарт в работе. А про Ваш вариант тоже с самого начала говорил, что Вы скомпоновали все красиво, но вентиляцию заткнули и хоть 10 вентиляторов туда поставите, а через эту маленькую решетку они ничего не смогут сделать. Это все равно что провести 10см трубу, а на выходе поставить кран на 1/2" и ждать, что вода хлынет нескончаемым потоком...Неужели нельзя было собрать простенький реечный каркас и обвешивать его стенками и вентиляторами для проверки?Копеешные затраты - рейки и картон, позволили бы протестировать различное взаимное расположение комплектующих и провести испытания на макете.По имеющемуся корпусу - единственно, что можно предложить, это нарезать в отсеке материнки сверху и с боков дополнительных отверстий "жалюзи" для обеспечения оттока горячего воздуха. Суммарная площадь отверстий в стенках должна быть минимум в 1.5-2 раза больше суммарной площади сечения всех вентиляторов - тормозов в корпусе достаточно и вам нужно тупо снизить скорость потока на выхлопе из корпуса. Чем меньше - тем лучше. По возможности предусмотреть закрытые каналы для прокладки кабелей от БП для снижения сопротивления воздуха. Добиться максимальной "прозрачности" пространства в отсеке с материнской платой.

[gaalx]





странный проект. в том виде, что на картинках - это издевательство над картами. систему вентиляции надо коренным образом изменять.

если есть какие-то предложения то пишите, будем их пробовать



поставить вентиляторы именно на боковых частях системника, между  БП и перегородкой, воздуховодами подвести поток воздуха к картам, тогда и проводники не будут мешать конструкции. Что-то похоже как Жорик Ревазов делал со своей машиной - https://www.youtube.com/watch?v=MMNEfIVLM_g

Материал воздуховода надо подобрать.

Перегородку убрать или максимально упростить, оставив верхнюю планку.

[gach]

Идея отличная. Интересно посмотреть, что из этого выйдет и сколько будет стоить.

[eugalata]

Начали тестирование корпуса. Были куплены 3 вентилятора 120mm SUNON PMD1212PMB1A 322.8м³/ч и установлены на среднюю планку для крепления.

Используются 6xGigabyte 290x(память hunix), 2х1000Вт Chieftec, MSI Z87-G55, 6 usb рейзеров

Начали тестирование c алгоритма scrypt-n:



{"pools" : [{"url" : "","user" : "","pass" : ""}],"intensity" : "21","vectors" : "1","worksize" : "256","kernel" : "scrypt","lookup-gap" : "2","thread-concurrency" : "24550","shaders" : "0","gpu-engine" : "1025","auto-fan" : true,"gpu-memclock" : "1500","gpu-memdiff" : "0","gpu-powertune" : "0","gpu-vddc" : "0.000","temp-cutoff" : "90","temp-overheat" : "85","temp-target" : "80","api-listen" : true,"api-mcast-port" : "4028","api-port" : "4028","expiry" : "120","gpu-dyninterval" : "7","gpu-platform" : "0","gpu-threads" : "1","log" : "5","no-pool-disable" : true,"queue" : "1","scan-time" : "30","scrypt-vert" : true,"temp-hysteresis" : "3","shares" : "0","kernel-path" : "/usr/local/bin","api-allow" : "W:127.0.0.1"}

Тестирование производиться на балконе, температура 25-29С.

[Василий Уткин]

плохие показатели, графический процессор почти 80 градусов, транзисторы по питанию на порядок горячее будут, вангую при таких данных за год карты 2-3 сгорит, по питанию будет выгорать плата.

Изменено 11 июн 2014, 11:45 пользователем MARCHELLO

[Uliss]

Были куплены 3 вентилятора 120mm SUNON PMD1212PMB1A 322.8м3/ч

В закрытом корпусе?322.8м3/ч - это в пределах 180CFM и при 4500 оборотах шумят они не меньше 55db каждый.Реактивный самолет на взлете...Какой рабочий ток у вентиляторов? Думается, что не меньше 1.5А...У меня такое чудо имеется - вынос мозга за 10-20минут работы.

[eugalata]

С начала марта карты работали в двух открытых фермах фермах и температура была около 85С.



Тестирование производилось в закрытом корпусе, уровень шума вентилятора заявлен 54дБА, но они все равно тише 6 рефересных 290x карт

[gaalx]

отбить желание работать можно очень просто! человек занимается и молодец. давайте ему поможем и направим. 80 это много? странно. у самого ниже 85 не опускается.

290 карты с турбинами, кстати, позитивно отличаются от старых карт и температура, которую мы видим, больше, чем температура на "транзисторы по питанию" проверял гпу-з.



Касательно идеи о воздуховодах. Одна из проблем подобных корпусов - это пыль. Как автор думает с ней бороться?

[ASGARDTylman]

фильтры в помещении

[gaalx]

тема касательно пыли - https://forum.bits.media/index.php?/topic/1087-pyl/?hl=%D0%BF%D1%8B%D0%BB%D1%8C.



Я бы в корпусе предусмотрел пылезащиту, т.к. в таком вопросе как корпус на 6 карт общим потреблением чуть более 2кВт, со временем нагрев будет жутко возрастать, а следовательно принципа - поставил и забыл не получится.

[eugalata]

Получили корпус второй версии

Корпус изготовлен из стали(1,2 мм) на лезерном станке, порошковая окраска в черный матовый цвет (RAL 9004). Предназначен для установки 6 видеокарт(длинной до 33см), двух блоков питания(до 20см, например Chieftec GPM-1250C 1250W), материнской платы стандарта ATX, 6 вентиляторов(до 38мм), 3.5/2.5 жесткого диска.

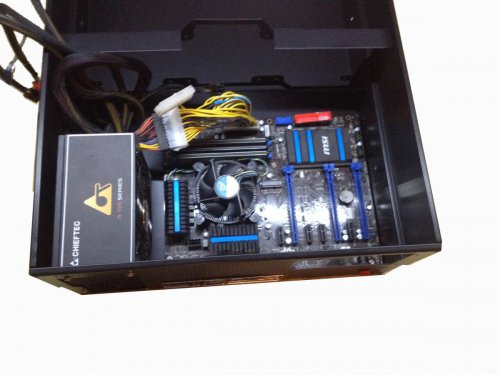

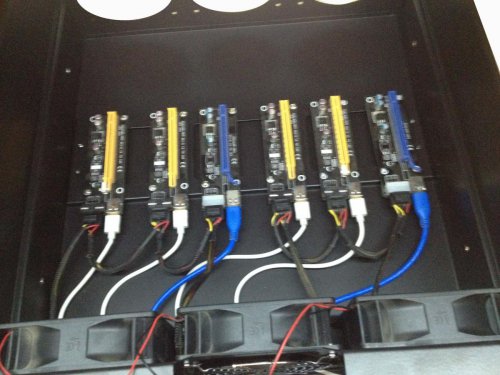

Корпус разделен на 2 отсека, в первом можно установить: материнскую плату, 2 блока питания, жесткий диск. Во втором можно установить 6 видеокарт на usb рейзерах и 6 вентиляторов, по 3 на средней и передней планке.





Характеристики:

1. Стандартный 4U корпус

2. Крепления под ATX мареринскую плату

2. Возможность установки до 6 видеокарт на usb рейзеры

3. Возможность установки до 2 Блоков питания

4. Возможность 6 вентиляторов 120мм

5. Установка 3.5/2.5 HDD

6. Возможна установка корпуса на телескопические рельсы





Стандартный комплект:

1. 1хКорпус

2. 1хСинхронизатор 2-х БП

3. 1хКабель для подключения 3 PWM вентиляторов

4. 6хПереходник USB3.0

6. все необходимые болты для крепления елементов

Изменено 5 авг 2014, 23:23 пользователем eugalata

[prizrak73]

За 100 баксов один возьму без всяких наворотов или куплю чертеж.

[L-ZiX]

Прикупил бы парочку:)

[L-ZiX]

Тема умерла? :(

[AsdSanta]

Сейчас фаворит S7 . Я думаю уже не актуально.

[L-ZiX]

GPU майнинг жив. И даже паралельно с S7 :)

[Igor67]

Смысл второй тройки вентиляторов, если отсутствует верхняя крышка? Впустую воздух перемалывать?



30см под карты + 25-30см под материнку = 60см - не слишком размашисто выходит?

ИМХО 40-45см вполне достаточно, при  размещении карт над платой.

60 см для стойки - совсем не размашисто. Стойки и на 90 см глубиной есть. А 80 см - так эт просто норм.
