Возможные последствия разгона и пути их странения на ASIC-устройствах

Рекомендованные сообщения

Приветствую уважаемых майнеров, в этой ветке предлагаю описывать последствия разгона различных специализированных устройств генерации криптовалюты и пути их устранения.



Попала мне в руки девайсина GridSeed, та что из 5 чипов.






Посмотрел я на нее, помайнил и подумал что эта штука может значительно больше!  Информации по разгону в интернете уже достаточно. Так что я взял в руки паяльник (вернее паяльный фен) и начал творить.

Сам процесс описывать не буду, Гугл Вам в помощь, расскажу лишь о том, с чем мне пришлось столкнуться.



Симптом: спустя сутки после разгона у меня вырубился контроллер (Raspberry PI), на котором работало разогнанное устройство. После перезапуска, устройство, вроде запустилось, даже показывало хешрейт, но ни принятых шар, ни HW-ошибок, ни реджектов не показывало.



Причина: После разбора устройства выяснилось что сгорел MOSFET-транзистор, обозначенный на схеме Q6.



Решение: Необходимо перепаять сгоревшую деталь. Порывшись в интернете, я не нашел точно такого же транзистора, поэтому заменил на аналогичный (см. фото ниже).



411043504370438043C0435043D04380_0006001



Также, предполагаю что этим транзистором можно заменить и оставшиеся, если вдруг они выйдут из строя.



411043504370438043C0435043D04380_0006_00





Симптом: после попытки впаять вместо базового R52, сопротивление номиналом 51 КОм, и запустить устройство на 1200 МГц, проработав 30 секунд (кстати проработал довольно шустро), устройство пустило дымок.



Причина: После обследования выяснилось что сгорели 2 хеш-чипа. т.к. я запускал устройство без нижней части охлаждения, одной из причин мог послужить перегрев хеш-чипов (см фото ниже)



411043504370438043C0435043D04380_0006002



Решение: Сдуть при помощи паяльного фена сгоревшие чипы. Оставшиеся продолжают нормально функционировать.  Придется, только изменить параметр “chips” в командной строке, на количество оставшихся чипов.



Вот так сейчас выглядит мой асик-инвалид :-)






И напоследок фото маркировки чипа DC/DC  преобразователя (не у всех есть возможность его считать - у многих он сильно затерт)



411043504370438043C0435043D04380_0006_00

Принимаю пожертвования на дальнейшее развитие темы разгонов и устранения его последствий. Можно и паленым хардварь, для исследований.



BTC: 19oGM6aMUXWXej6UKY9XJZqhdAiprpib9B
LTC: LNbyfBUnjvschxjVK5KgkoUcCq7spmctWq
FTC: 71Rhz3uZvE4Tv9wEbaqVaRw8uUmwLKarvx

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Зачётно!

Правда пожертвования могу дать в OFF,SRC,HVC жаль что таких кошельков нету :)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Зачётно!

Правда пожертвования могу дать в OFF,SRC,HVC жаль что таких кошельков нету :)



Пожертвование - дело добровольное :-)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Там вроде последовательное подключение. Пару проводков кинуть и пусть на трех чипах работает.

Даташит есть надеюсь?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

никаких проводков не надо! Просто выпаять неисправные и все (только проверить чтобы не коротило ничего на площадках) Датащит есть, конкретно в этом девайсе, соединение не последовательное, а параллельное.



P.S. соединение то параллельное, за исключением выводов XCLK, на них, возможно, придется кидать проводки. хотя проще на прямую на площадках удаленных чипов замкнуть 11 и 12 ноги

Изменено пользователем JC_Den

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@JC_Den, программером содержимое исправного чипа попробовать слить-поглядеть...че к чему..в подобную микросхему залить..небыло мыслей?..а..млин..это ж проц..не залить значит...сорри

Изменено пользователем Lion74

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах





не последовательное, а параллельное.
ну тогда вообще сказка.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Взаимодействие с асиками идет через контроллер STM... как я понял там тупо реализован виртуальный COM-порт, так что смысла копаться в прошивке нет.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах





Симптом: спустя сутки после разгона у меня вырубился контроллер (Raspberry PI), на котором работало разогнанное устройство. После перезапуска, устройство, вроде запустилось, даже показывало хешрейт, но ни принятых шар, ни HW-ошибок, ни реджектов не показывало.



Причина: После разбора устройства выяснилось что сгорел MOSFET-транзистор, обозначенный на схеме Q6.



Решение: Необходимо перепаять сгоревшую деталь. Порывшись в интернете, я не нашел точно такого же транзистора, поэтому заменил на аналогичный (см. фото ниже).



411043504370438043C0435043D04380_0006001



Также, предполагаю что этим транзистором можно заменить и оставшиеся, если вдруг они выйдут из строя.



У меня похоже тоже сгорел на одном ежике Q6, по крайней мере, симптомы такие-же (хешрейт есть, принятых шар, режектов, HW - нет.



Вопрос 1:

данный транзистор, который подошел - это AON7932, или IRFH7932PbF ?

По маркировке они разные, судя по всему, все-таки это  IRFH7932PbF (он одноканальный).



Вопрос 2:

на фото с родным транзистором есть надпись 10А - это 10 Ампер?

По характеристикам  IRFH7932PbF , если я правильно понял из даташита, он держит 20А, значит должен работать (не сгорать) надежней?



P.S. Ежик оказался рабочий, но вопрос на будущее все равно интересен

Изменено пользователем bestcoin

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах





Также, предполагаю что этим транзистором можно заменить и оставшиеся, если вдруг они выйдут из строя

А вто я бы так не думал. Скорее обратная позиция.
Первый тухляк на 16А, а вторые два 163А






на фото с родным транзистором есть надпись 10А - это 10 Ампер
это где такое написано?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах



Также, предполагаю что этим транзистором можно заменить и оставшиеся, если вдруг они выйдут из строя

А вто я бы так не думал. Скорее обратная позиция.

Первый тухляк на 16А, а вторые два 163А





на фото с родным транзистором есть надпись 10А - это 10 Ампер
это где такое написано?



411043504370438043C0435043D04380_0006_00



И это было не утверждение, а вопрос.



Т.е. судя по всему, маркировка у Q6 и у остальных двух транзисторов разная?

Изменено пользователем bestcoin

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Где-то даташит пробегал на чипы (основные чипы майнинга, 5 шт.), сколько градусов у них рабочая и максимальная температура, кто знает?



Сделал пропил на радиаторе, чтобы конденсаторы не мешались плотно лечь радиатору на чипы, выкинул прокладку, обезжирил, посадил на термопасту Arctic Cooling MX-4 , отпаял для теста вентилятор.



Результат - работает, но центральный пятак нижнего радиатора греется, рука не терпит, т.е. судя по всему выше 65 - 70 градусов Цельсия. (сделан вольтмод R52=47 кОм, рабочая частота = 1150 МГц).



Могу взять на работе лазерный измеритель температуры и измерить конкретное значение.



Вопрос собственно, насколько безопасно отключать вентилятор?



Все бы ничего, но шумят они на балконе просто капец как, а терпение соседей не бесконечное...

Изменено пользователем bestcoin

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@bestcoin, А почему у вас по вентилятору только кардинальное решение - отключить? Занизить напругу ему резистором и пусть молотит вполсилы...

Q6 - верхнее плечо преобразователя, можно взять например http://www.recomb-omsk.ru/index.php?productID=3834 , даже маркировка совпадает, правда vishay. его точно ставили в верхнее плечо преобразователей процов на мамах. Можно купить недорогую мать гигабайт на 61 чипе и разобрать, наподобие такой http://market.yandex.ru/model.xml?modelid=8218349&hid=91020

Изменено пользователем 2lexcross

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@bestcoin, А почему у вас по вентилятору только кардинальное решение - отключить? Занизить напругу ему резистором и пусть молотит вполсилы...

и как Вы собираетесь резистором понизить напряжение?



Насколько я помню физику, резистором можно понизить только ток, а от этого обороты не убавятся, да и мощность на резисторе будет рассеиваться порядочная...

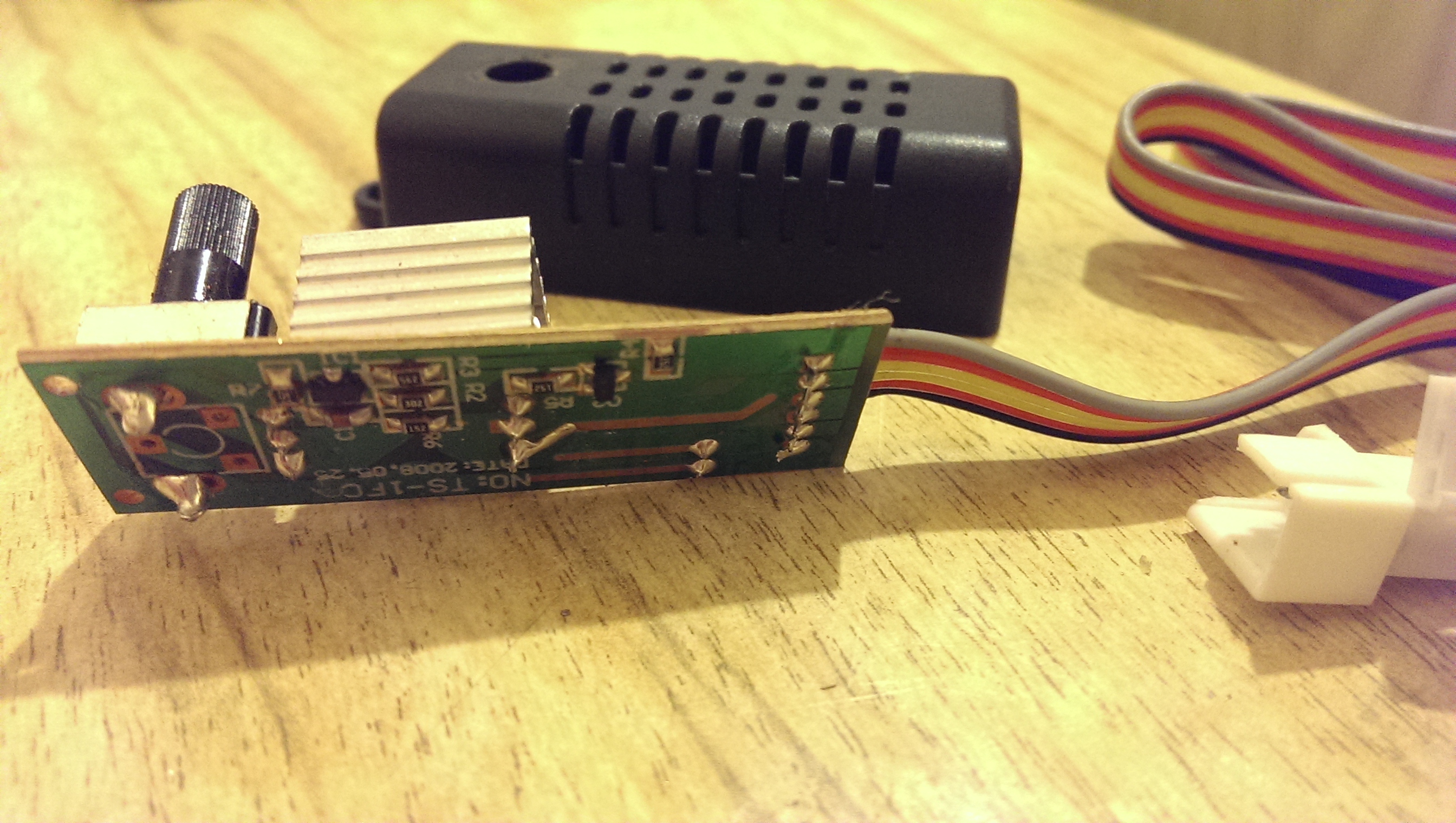

Вот например фото магазинного регулятора оборотов кулера:




А вот такая примерно у него схема:




Тогда уж вижу такой вариант - найти в ежике 5 Вольт и запитать оттуда вентилятор

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Всю жизнь понижаю... 10-22-33 Ома 1-2 ватта норм. Физика согласна



Пусть вентилятор на 12 вольт

Чтобы добиться напряжения 9 вольт вместо 12, надо, чтобы на резисторе упало 3 вольта. При токе вентилятора например 0,3 сопротивление будет 10 Ом. Мощность 9/10 около 1 ватта. Плюс минус лапоть, подбирается на месте (при пониженном напряжении ток будет меньше номинального ес-но )

Изменено пользователем 2lexcross

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Подключил сейчас для теста вентилятор через регулятор оборотов, фото которого разместил выше, обороты выставил самые минимальные, так, что еле крутится, радиатор еле теплый.

Отключаю вентилятор вообще - через 5 минут радиатор как печка.



Вывод - вентилятор отключать совсем нельзя, но обороты убавить можно запросто не менее, чем на половину.



2lexcross, да, Вы видимо правы, вариант с резистором самый простой Изменено пользователем bestcoin

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах





Пусть вентилятор на 12 вольт Чтобы добиться напряжения 9 вольт вместо 12, надо, чтобы на резисторе упало 3 вольта. При токе вентилятора например 0,3 сопротивление будет 10 Ом. Мощность 9/10 около 1 ватта.



Я для этих целей давно применяю кремниевые выпрямительные диоды (НЕ Шотки!!!)






- прямое падение напряжения на одном диоде от 0.9 до 1.1в.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

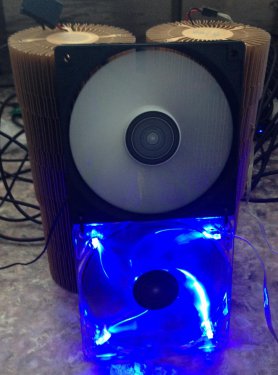

А если вентиляторы ещё не купленные, то можно сразу брать silent edition, у меня парочка таких залманов абсолютно бесшумно охлаждают ежей, радиаторы ледяные, шума нет совсем.

Ежи завольтмоденные, на пуле 4,8-5,1 мх выдают.



Тоже хотел заменить резиновую прокладку на термопасту, но вовремя заметил, что кондюки мешают ровно лечь радиатору на чипы, заморачиваться с пропилом не стал, оставил пока всё как есть с резиной :-)

Но т.к. кулеры создают довольно приличный поток воздуха, думаю не критично, что там будет резина или арктик.


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

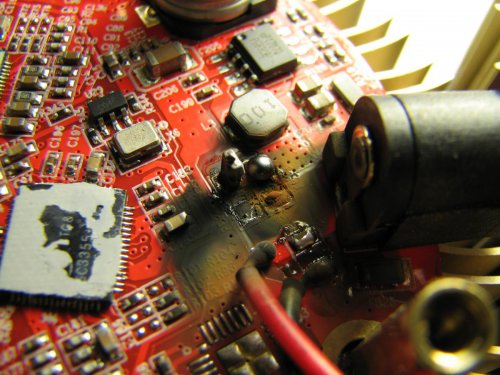

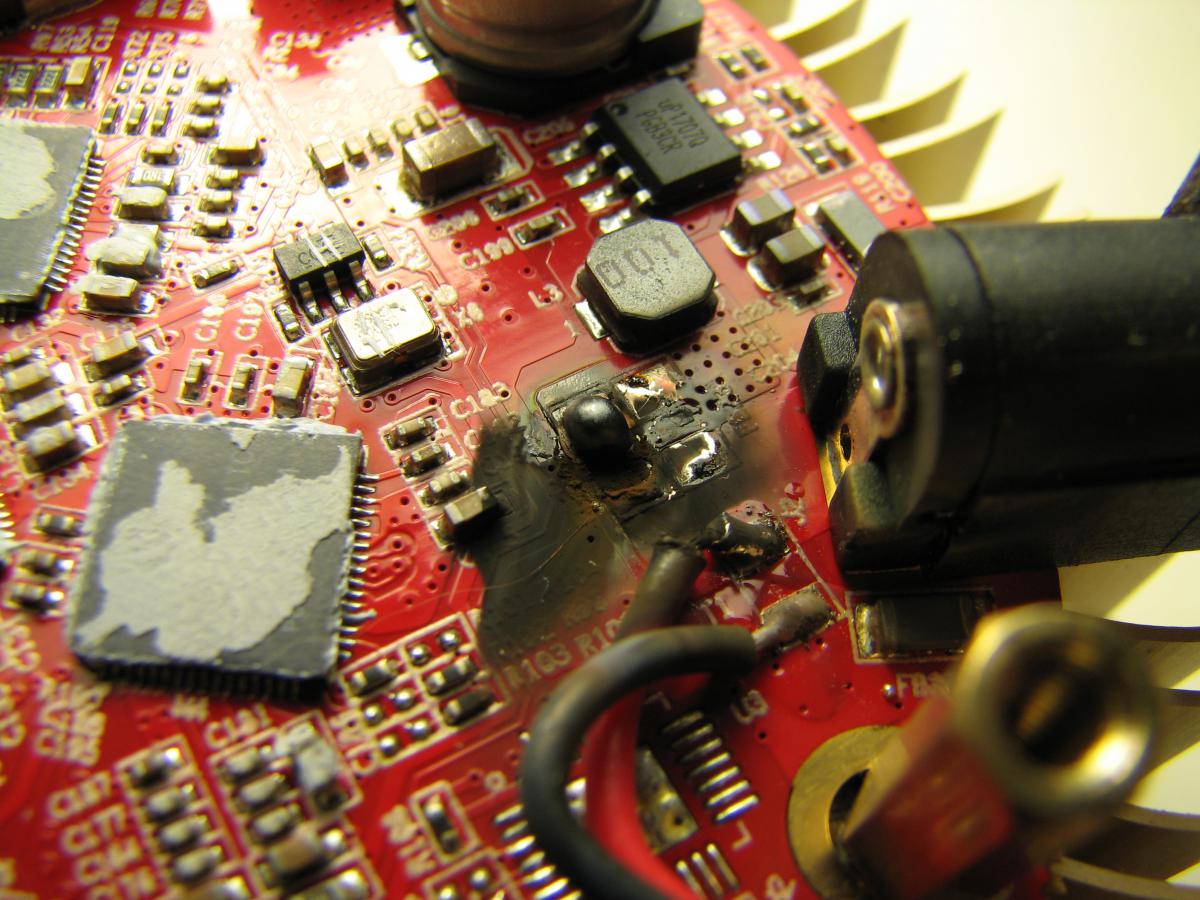

Решил тоже выложить фото последствия вольтмода. Сгорели дроссели и бесшумно умер Q6.



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

А если вентиляторы ещё не купленные, то можно сразу брать silent edition, у меня парочка таких залманов абсолютно бесшумно охлаждают ежей, радиаторы ледяные, шума нет совсем.

Ежи завольтмоденные, на пуле 4,8-5,1 мх выдают.



Тоже хотел заменить резиновую прокладку на термопасту, но вовремя заметил, что кондюки мешают ровно лечь радиатору на чипы, заморачиваться с пропилом не стал, оставил пока всё как есть с резиной :-)

Но т.к. кулеры создают довольно приличный поток воздуха, думаю не критично, что там будет резина или арктик.

А вы осознаете эффективность подобного охлаждения радиальных ребристых радиаторов?

гораздо еффективней зафиксировать их на 1 см в обычном тазе с водой.





И это было не утверждение, а вопрос.   Т.е. судя по всему, маркировка у Q6 и у остальных двух транзисторов разная?

да, разная.

10А скорее всего ревизия - 1.0а





Первый тухляк на 16А, а вторые два 163А

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@Lexis77, ну а как ещё? Если ставить кулеры сверху и снизу, то они всё равно не продуют ежи на сквозь, т.к. у самой платы довольно большой диаметр, сверху кулер всё равно не продует. А так хоть одна сторона за счет воздушного потока гарантированно будет холодной, а вторая (обратная) сторона тоже не набирает температуру, не успевает.

А в таз с водой как-то страшно всё это опускать...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Лучше в аквариум с трансформаторным маслом.

... и будут плавать как золотые рыбки  :)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@Lexis77, ну а как ещё? Если ставить кулеры сверху и снизу, то они всё равно не продуют ежи на сквозь, т.к. у самой платы довольно большой диаметр, сверху кулер всё равно не продует. А так хоть одна сторона за счет воздушного потока гарантированно будет холодной



Кулер должен дуть вдоль ребер радиатора, и никак не поперек.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Я в своих ежах вентилятор запитал от USB, достаточно перепаять красный провод в другую точку. Подглядел на забугорном форуме. Вентилятор отлично запускается и крутится тихо от 5 В. При питании от 5 В замер показывает потребление 0,08 А (только вентилятор). Так что для USB это не критично. С вольтмодом радиатор на ощупь чуть теплый.
