Вентиляторы СО - апдейт, регулирование, тонкости настройки

Рекомендованные сообщения

(изменено)

В нескольких темах параллельно с обсуждением основных тем, поднимается очень важная тема, которая решает проблемы использования этих элементов охлаждения.



Для затравки. Купил http://kiev.ko.olx.ua/obyavlenie/kuler-dlya-servera-hp-dl380-g3-dl380-g4-dl385-g1-p-n279036-nol01-IDcbaSF.html  - это трех пиновые кулера. 12В жутко много, а 5 В мало. Наверное надо делать регулятор напряжения, но ток порядка ампера у одного. Простенькая схема на одном транзисторе и 2-х сопротивлениях не потянет наверное это дело.

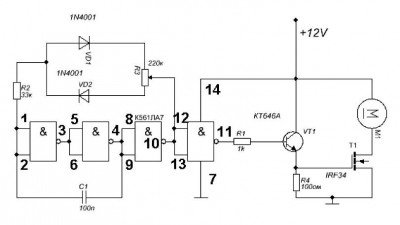

Простенький регулятор, о котором не раз писалось тем же самым Улиссом - http://fanner.ru/?Kompmzyuternye_ventilyatory:Regulyator_oborotov_kulera

Изменено пользователем gaalx

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Простенькая схема на одном транзисторе и 2-х сопротивлениях не потянет наверное это дело.






http://ru.aliexpress.com/premium/PWM-DC.html?needQuery=n&SearchText=PWM+DC&enSearchText=PWM+DC&CatId=0&shipCountry=ru&initiative_id=SB_20150415151548&SortType=price_asc&filterCat=202002646,202002640,202000349&groupsort=1

https://yandex.ru/images/search?text=%D1%81%D1%85%D0%B5%D0%BC%D0%B0%20%D1%88%D0%B8%D0%BC%20%D1%80%D0%B5%D0%B3%D1%83%D0%BB%D1%8F%D1%82%D0%BE%D1%80%D0%B0&suggest_reqid=197205375141172320399070136707763&uinfo=sw-1920-sh-1080-ww-1431-wh-903-pd-1-wp-16x9_1920x1080



А еще можно включить вентилятор между +12 и +5в, на напряжение 7в, или между +12в и +3.3в на 8.7в если этого достаточно.

Изменено пользователем Uliss

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

А еще можно включить вентилятор между +12 и +5в, на напряжение 7в, или между +12в и +3.3в на 8.7в если этого достаточно.

+. спасибо за ответ. пробовал вот так подключаться, но БП уходит в защиту - черный +5, красный +12 (пробовал изменить полярность, на авось, не закрутилось).

Сегодня поеду в магазин андруинок. Помогите выбрать из трех девайсиков - 1) http://arduino-ua.com/prod459-DC-DC_ponijaushhii_konverter   2) http://arduino-ua.com/prod605-DC-DC_ponijaushhii_konverter_3A  3) http://arduino-ua.com/prod650-DC-DC-ponijaushhii-konverter-c-4-5-60V-do-3-35V   Цена удобная и соизмерима с китайской (75 грн это 3 уе).



ЗЫ за схему спасибо, но паять пока еще не намерен) хотя по образованию проэлектрощик)

Изменено пользователем gaalx

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

+. спасибо за ответ. пробовал вот так подключаться, но БП уходит в защиту - черный +5, красный +12 (пробовал изменить полярность, на авось, не закрутилось).

Сегодня поеду в магазин андруинок. Помогите выбрать из трех девайсиков -

1) http://arduino-ua.com/prod459-DC-DC_ponijaushhii_konverter

2) http://arduino-ua.com/prod605-DC-DC_ponijaushhii_konverter_3A

3) http://arduino-ua.com/prod650-DC-DC-ponijaushhii-konverter-c-4-5-60V-do-3-35V

Цена удобная и соизмерима с китайской (75 грн это 3 уе).



ЗЫ за схему спасибо, но паять пока еще не намерен) хотя по образованию проэлектрощик)

Какой вентилятор (ток) и на сколько по +5в БП расчитан?



DC/DC лучше третий, вроде помощней. До 1,5-2А можно смело грузить. А установить желательно где-нить под вентилятором, чтобы обдувало. Или радиатор наклеить.

Неприятный момент - многооборотный подстроечник под "часовой" шлиц.

Если заменить на обычный переменный резистор или маленький галетник с набором постоянных на нужные обороты, то получится юзабельно.

Но ШИМ, (ИМХО), лучше...

Изменено пользователем Uliss

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Какой вентилятор (ток) и на сколько по +5в БП расчитан?



DC/DC лучше третий, вроде помощней. До 1,5-2А можно смело грузить. А установить желательно где-нить под вентилятором, чтобы обдувало. Или радиатор наклеить.

Неприятный момент - многооборотный подстроечник под "часовой" шлиц.

Если заменить на обычный переменный резистор или маленький галетник с набором постоянных на нужные обороты, то получится юзабельно.

Но ШИМ, (ИМХО), лучше...

вентилятор из первого поста - серверный 12В, 1,1А, я так понимаю, что ток в вентиляторах вторичен, т.е. пропорционален (в какой закономерности наверное в квадрате) напряжению и существенно падает с уменьшением напряжения (замеряю).



"многооборотный подстроечник под "часовой" шлиц." - а что сложного?



ШИМ, это я так понимаю, то что Вы на али показали? долго идти будет, а этот магазинчик под боком и перед работой заеду, куплю девайсик)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

"многооборотный подстроечник под "часовой" шлиц." - а что сложного?

Покрутишь - узнаешь...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Покрутишь - узнаешь...

делитесь? он не линейный или что с ним не так?

Изменено пользователем gaalx

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

делитесь? он не линейный или что с ним не так?

Линейность характеристики от типа/конструкции резистора не зависит.

Просто он на 100500 оборотов. Червячная передача вместо прямой с вала.

Не зря же он "подстроечный" - один раз настроил и забыл.

А так - даже не сразу поймешь, в ту ли сторону ты его крутишь...

Изменено пользователем Uliss

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

В нескольких темах параллельно с обсуждением основных тем, поднимается очень важная тема, которая решает проблемы использования этих элементов охлаждения.



Для затравки. Купил http://kiev.ko.olx.ua/obyavlenie/kuler-dlya-servera-hp-dl380-g3-dl380-g4-dl385-g1-p-n279036-nol01-IDcbaSF.html  - это трех пиновые кулера. 12В жутко много, а 5 В мало. Наверное надо делать регулятор напряжения, но ток порядка ампера у одного. Простенькая схема на одном транзисторе и 2-х сопротивлениях не потянет наверное это дело.



Простенький регулятор, о котором не раз писалось тем же самым Улиссом - http://fanner.ru/?Kompmzyuternye_ventilyatory:Regulyator_oborotov_kulera



А чего 12 в жутко много? Сколько там на 12 в оборотов получается? И размеры самого  кулера?



Пы Сы Увидел у Улиса, пишет что 100500 об. , нихерасебе, что в самом деле так? какой же там поток?

Изменено пользователем nec

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

прокрутил сегодня целый день и все бестолку не нашел точку установки этих кулеров, чтобы температурный режим эс5 улучшился.



на 12В заглушают рев вентилятора от эс5.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Пы Сы Увидел у Улиса, пишет что 100500 об. , нихерасебе, что в самом деле так? какой же там поток?





Если читать последовательно, а ссылки в цитировании есть, то будет понятно, что речь шла о вот этом девайсе:






Точнее, о его подстроечном резисторе.

(синенький квадратик с винтиком в правом верхнем углу платы рядом с дросселем)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах





Если читать последовательно, а ссылки в цитировании есть, то будет понятно, что речь шла о вот этом девайсе:






Точнее, о его подстроечном резисторе.

(синенький квадратик с винтиком в правом верхнем углу платы рядом с дросселем)



Что есть то есть, думал об венте, скролил страницу, увидел обороты и офонарел. Не вкурил что речь идет о подстроечнике.  Все таки на сколько оборотов тот вент?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах



Имеются злобные серверные вентиля 12В 2.74А, потянут их эти кетайсы? Или лучше с запасом брать, типа до 5-ти ампер?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Да что вы на серверных вентилях заморачиваетесь. они конечно добро, но как-то геморно. Разве нет. Я вот все на вентиляторы, от для систем вентиляции засматриваюсь, стоят 20$ работают от 220в, мощи  хоть отбавляй и не громкие, пока все фермы на приколе, а так бы давно опробовал.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Да что вы на серверных вентилях заморачиваетесь. они конечно добро, но как-то геморно. Разве нет. Я вот все на вентиляторы, от для систем вентиляции засматриваюсь, стоят 20$ работают от 220в, мощи  хоть отбавляй и не громкие, пока все фермы на приколе, а так бы давно опробовал.

я за 20 уе, купил 5 серверных (в первом сообщении ссылка). Громкие они если на 12В. Регулятор же нормально справляется с током, но я добавил еще радиатор с другой стороны.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Для тех, кто в танке... вот так работает подстроечный резистор с червячной передачей...

(простите, что чертеж не по ГОСТу)




Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Имеются злобные серверные вентиля 12В 2.74А, потянут их эти кетайсы? Или лучше с запасом брать, типа до 5-ти ампер?



Обратите внимание, что на всех регуляторах обозначен максимальный (предельно допустимый) ток нагрузки и рекомендация установки вентилятора при таких токах. Если для одного Вашего вентилятора, то 3А регулятор впритык. Лучше не превышать золотых 80% для любого источника с любой нагрузкой.

Лучше потратить немного больше, чем сделать СО майнера "слабым звеном".

Как вариант, можно приобрести 3А регулятор и заменить выходной транзистор (чип) с радиатором на более мощный.



Например, вот такой - http://ru.aliexpress.com/item/Free-Shipping-New-3A-Pulse-Width-PWM-DC-Motor-Speed-Regulator-Controller-Switch-12V-24V-36V/32240131772.html - апгрейдится до 5-10А на раз-два заменой выходных ключей.



Или сразу этот - http://ru.aliexpress.com/item/1PCS-12V-40V-10A-DC-Motor-Speed-Regulator-Pulse-Width-Modulator-PWM-Control-Switch-Governor/32245621649.html

Изменено пользователем Uliss

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@Uliss, немного не в тему, но не подскажите - можно ли покупать на али за биткойны?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
@gaalx, цена в долларах, которые конвертируются банком при оплате в любой национальной валюте.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@Uliss, огромное за ссылки )) Зачем заморачиваюсь тут спросили, так у меня этих вентилей штук 10 точно есть. Добро валяется без дела, вот решил приспособить 2 пропеллера ... к старинному 4U серверу, который в данный момент обрабатывается напильником для размещения в нём 3-х карт хотя бы. Всё по феншую :lol:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

к старинному 4U серверу, который в данный момент обрабатывается напильником для размещения в нём 3-х карт



У меня фермы GPU продуваются 3шт 120мм ~70cfm вентиляторами - более чем достаточно и тихо.

ИМХО Втыкать серверные монстры для продувки межкарточного пространства (пустого) не имеет смысла.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Ну может эти зверюги 2.74А и в самом деле перебор, простые 120-ки тоже есть. Будет возможность проверить и те и другие, отпишусь )) Корпус фермы будет закрыт, и стоять будет в закрытом шкафу...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

сегодня получил шок. положил обычный 12 на 12 на эс5 сверху с направлением потока на радиаторы - получил перегрев. очень аккуратно с потоками воздуха.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
@gaalx, ничего удивительного, если дуть поперек радиаторов в щель между ними.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
