KNC Jupiter

[Quarkrus]

Подскажите, пожалуйста, где найти информацию о правильном разгоне данного асика.

[ZakharN]

Заливаешь кастомную прошивку, выставляешь повышенные частоты, смотришь, чтобы не перегревалось. Всё.

[Quarkrus]

Если я правильно понял, то прошивку брать тут. Только как узнать какой у меня октябрьский или ноябрьский майнер.

Ещё:

Установил все по дефолту. Диапазон частот от 400 до 0х361 MHz. Устанавливаю частоту 0х361 MHz и смотрю за температурой? Что делать с вольтажом?

Edited 9 Dec 2014, 10:18 by Quarkrus

[KuklaJane]

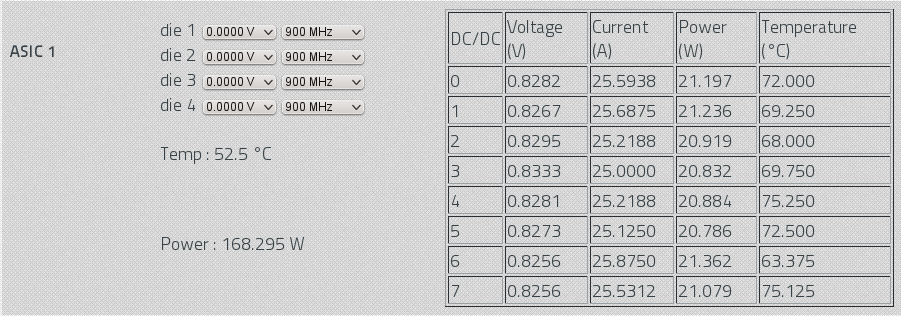

вот пример работающего ноябрьского    то, что пишет в ваттах и то, что выедает из розетки никогда не совпадает  :D CHIEFTEK NAVITAS 1000W + CHIEFTEK NAVITAS 1250W

Edited 9 Dec 2014, 12:04 by KuklaJane

[Tomcat_MkII]

Прошивка уже правильная.







Устанавливаю частоту 0х361 MHz и смотрю за температурой?

Угу, пару минут смотришь. Рекомендую заранее принести огнетушитель или хотя бы чайник, чтобы лишний раз не бегать B)

Для начала 291 хватит.

[Oz]

Кастомная прошивка - http://ozr.name/Cryptocurrency/Mining/ASIC/KnCMiner/Jupiter/firmware/kncminer-1.01.1-padrino.bin В ней же написаны в Advanced Settings оптимальные частоты для разгона на разные ревизии.



Октябрьские. На платах написано Rev. A. 4 DC\DC. Ноябрьские Rev B. 8 DC\DC.

Самый интересный вопрос, это SPI. Я так и не нашёл никакой взаимосвязи.



На самом деле в KnC с взаимосвязями всё очень туго, а в нептунах ещё хуже. Каждый чип очень привиредливый и уникален в разгоне. И друг на друга редко похожи. Тот ещё гемморой.

Edited 9 Dec 2014, 18:43 by OZR

[Quarkrus]

У меня уже установлена прошивка "Current firmware revision: 1.01.1-padrino". Ставлю на всех модулях в каждой их четырех die ID частоту 0x291 MHz. Что делать с вольтажом? Какой принцип установки данного параметра?

@KuklaJane, спасибо за скрин, но из чего исходить, устанавливая напряжение?

Edited 10 Dec 2014, 06:36 by Quarkrus

[Tomcat_MkII]





Что делать с вольтажом?

Когда на ядре начинают переть HW - повышай напряжение на шаг. И так пока не перестанет помогать или температура на VRM не уйдет стабильно выше 85.

Разгонный потенциал у каждого ядра разный.

Большое значение имеет температура в помещении. Если выше 18 градусов - надо на VRM лепить радиаторы или очень активное охлаждение.



@OZR, у него точно ноябрьские платы, т.к. VRM 8 штук. И амперы на октябрьских вдвое выше.

[Quarkrus]

@Tomcat_MkII, ядро вы имеете ввиду один ASIC 1 к примеру, если смотреть на скрины выше, у которого от 0 до 7 - это VRM. Правильно? Где смореть HW каждого ядра? Во вкладке Status я нашел "Hardware Errors=249297". Я так понимаю это всех ядер вместе.

Можно ли разгонять сначало одно ядро или необходимо все одновременно?

Нужно ли менять значение SPI Frequency=201442 Hz?

Edited 10 Dec 2014, 07:20 by Quarkrus

[Tomcat_MkII]





ядро вы имеете ввиду один ASIC

под ядром я имею в виду die, которых под крышкой на каждой плате размещено 4 штуки (итого на 4-платный Юпитер 16 ядер). Они практически автономны и работают с разной температурой и производительностью.







у которого от 0 до 7 - это VRM. Правильно?

Да, на каждое ядро по 2 VRM, если сдохнет один - ядро отвалится. Но от вылета одного ядра 3 остальных не пострадают.







Где смореть HW каждого ядра?

зайдите по SSH и смотрите в bfgminer (в инструкции должно быть)







Можно ли разгонять сначало одно ядро или необходимо все одновременно?

Частоту и вольтаж можно выставлять на каждое индивидуально.







Нужно ли менять значение SPI Frequency=201442 Hz?

При разгоне частоту SPI надо повышать, но я какой-то прямой зависимости не увидел. На максимальных частотах можно поднять до 250к. Если поднять слишком сильно - повышается видимый процент HW, т.к. ядра просто не успевают отвечать.

[Quarkrus]

зайдите по SSH и смотрите в bfgminer (в инструкции должно быть)

зашел по ssh, не могу найти инструкцию.

[Tomcat_MkII]





зашел по ssh,

screen -r

для отключения ЕМНИП нажать Ctrl-A потом D (почитайте man screen)

если используется cgminer, переставьте в гуе галку на bfgminer

[Quarkrus]

@Tomcat_MkII, спасибо! Буду пробовать.

[Quarkrus]

Для охлаждения VRM чипов использовать доп. радиаторы прилепленные на термопасте? КПТ-8 сойдет или что-то лучше есть?

[Tomcat_MkII]

Я лепил на КПТ-8

Сначала стоит посмотреть, на сколько можно догнать без радиаторов

[Quarkrus]

Сначала стоит посмотреть, на сколько можно догнать без радиаторов

в помещении очень жарко нужно доп. охлаждение. на значениях 0.0220V и 0x2F1 MHz некоторые VRM чипы нагревались до 90 гр.

Edited 10 Dec 2014, 12:55 by Quarkrus

[Tomcat_MkII]





некоторые VRM чипы нагревались до 90 гр.

Одна пара там обычно греется сильнее, это ядро можно гнать чуть меньше.

VRM в принципе могут работать выше 100 градусов, но лучше не рисковать, они дорогие, менять нерентабельно. Для начала нужен хороший обдув именно VRM - высокооборотными вентиляторами (120мм от 2500 или 140мм от 2000) или напольными бытовыми, они тоже хороший поток дают. Градусов 10-15 правильно организованный обдув снимет. Дальше уже только радиаторы...

[Quarkrus]

ОК!

Термопасту наносить по аналогии с процом (тонким слоем) или её больше нужно?

[Tomcat_MkII]





Термопасту наносить по аналогии с процом

Термопаста она и в Африке термопаста, ее назначение в максимизации действительной площади теплопередачи между чипом и радиатором. Проц это или другой чип - никакой разницы

[Quarkrus]

Спасибо!

[KuklaJane]

У меня уже установлена прошивка "Current firmware revision: 1.01.1-padrino". Ставлю на всех модулях в каждой их четырех die ID частоту 0x291 MHz. Что делать с вольтажом? Какой принцип установки данного параметра?

@KuklaJane, спасибо за скрин, но из чего исходить, устанавливая напряжение?

майнер был куплен у stratum , использовались его настройки. Обнаружилось, что штатное охлаждение (120мм Arctic 0.22a) уступает 140мм решениям от Noctua например. VRM все под радиаторами

Отсутствие ERROR 4 говорит о том, что VRM не перегреваются

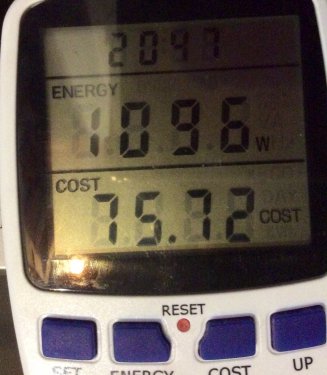

поднятие напряжения требует мощных блоков питания, три платы из четырех запитаны от 1250w бп,  кушают из розетки около 1100w  :o

[daemon1]

это на какой скорости?

[KuklaJane]

это на какой скорости?

0x361 mhz, каждая из плат в майнере 260-270w пишет что потребляет, общая пишет 1060w ) по факту на ~40% больше
