pacman39rus

Умерли кулера MSI R9 280x GAMING 3G

Рекомендованные сообщения

Привет, форумчане.



От долгой и изнурительной работы разболтались кулера, а один вообще отлетел. У меня вопрос, я хочу убрать штатные кулера и пластиковый чехол и поставить туда обычные две 80 от БП к примеру. Так вот вопрос в том, что мне не совсем понятна схема подключения этих двух кулеров на разъем видюхи. На правый кулер (без лопастей) подходит 3 провода (желтый, синий, черный), а ко второму (с кулером) подходит четыре (синий, зеленый, желтый и черный). В разъем приходят (слева направо) два черных, два желтых, один зеленый и два синих. Как в этом разобраться ???



ЗЫ буду признателен за любые дельные советы  ;)





Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

А чаво там разбираться? Просто на один приходит +, -, таходатчик, на второй тож самое и + импульсного управления оборотами.
Можешь вообще поставить два кулера двухпроводных. Будут на всю катушку маслать и обороты показывать не будут.

Судя по всему - черный и желтый - питание, синие - таходатчик, зеленый импульсник.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

на алиекспрессе этих кулеров...до одного места..почта счас быстро доставляет..

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

мой выбор - тупо подпаять прикрученные вентиляторы к входу 12 В.

Прощай, заморочки с оборотами и MSI Afterburner:




Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Такая же история была, но с Asus HD7970.

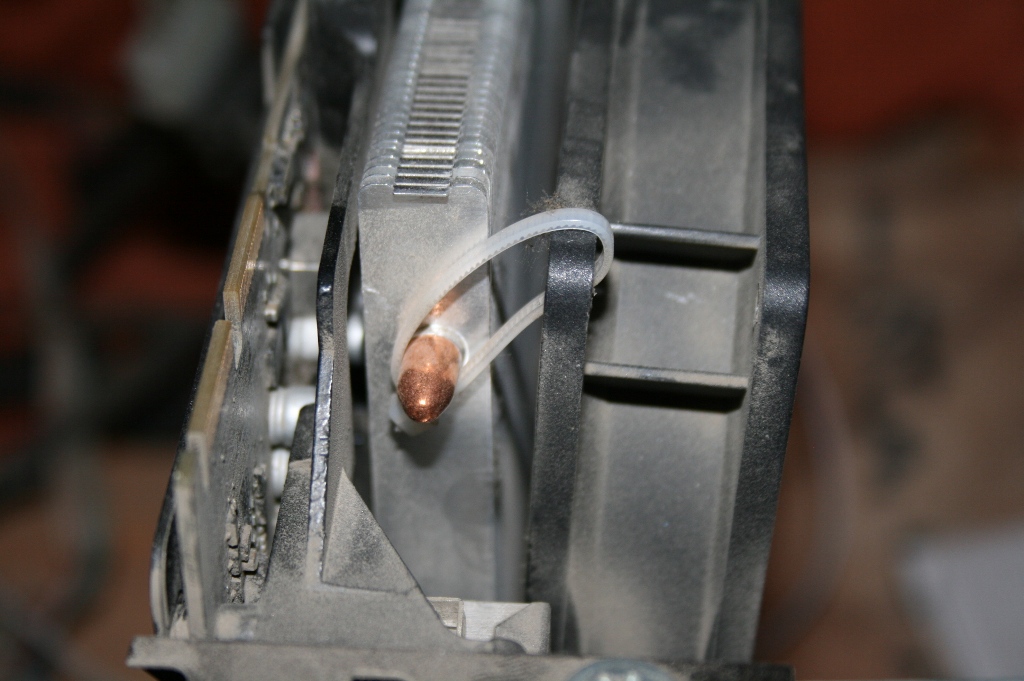

Демонтировал штатную СО, остался радиатор. К нему, на стяжки капроновые "присобачил" 2 Zalman 120 mm.

Подключил их к питанию 3-пин на матери, и, вуаля! Охлаждают лучше штатной системы охлада. На 4 градуса.

Всё исправно работает уже 1 год.








Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

7970 два куллера 120 мм

запитал от блока питания

шума меньше. охлаждает лучше.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

280Х и парочка 7970 , таже история. Поставил на каждую обычные 120ки, запитал от БП через молекс.

На порядок тише и охлаждение в среднем на -5 градусов лучше стало.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах




Аналогично как у skyrazer берешь двух зульманов, причем не особо важно какого размера)))) и фигачишь их стяжками к видяхе, потом  подключаешь к матплате или через переходос на молекс

Изменено пользователем ipbad

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Благодарю за дельные советы, пошел кулибничать  ;)

тему можно закрывать  :)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах




Аналогично как у skyrazer берешь двух зульманов, причем не особо важно какого размера)))) и фигачишь их стяжками к видяхе, потом  подключаешь к матплате или через переходос на молекс

У меня конструкция практически один в один была на сапфирах 6930, даже поколхозней, из разных вертушек, первых что под руку попадались, но несмотря на неказистось, тепло снималось лучше заводской конструкции, причем практически бесшумно. Если продажа вк в планы не входит, то это для фермы отличный вариант!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Не, я перфекционист. Мне надо чтоб все идеально было переделано :) Даже если кулеры совсем не подходят по креплению.







@pacman39rus, кстати сломанный кулер, который "улетел", тоже можно восстановить. Я об этом уже ни раз писал на форуме.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Не, я перфекционист. Мне надо чтоб все идеально было переделано :) Даже если кулеры совсем не подходят по креплению.






Фотка - зачет!

Насчет вертушек, есть нюанс, производитель делает карты для нормальных людей, которые засовывают их в корпуса, поэтому, они вынуждены ставить маленькие, тонкие, но оборотистые и шумные вентиля, в случае фермы корпуса нет, а значит и вентиляторы уже можно ставить побольше, эффективнее и тише.

Изменено пользователем Echoes

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Не, я перфекционист. Мне надо чтоб все идеально было переделано :) Даже если кулеры совсем не подходят по креплению.






@pacman39rus, кстати сломанный кулер, который "улетел", тоже можно восстановить. Я об этом уже ни раз писал на форуме.

У меня так один 2х-вентиляторный Сапфир 7950 работает с моторчиками-крыльчатками от вентиляторов 80х20мм, только в вырезе панели установил обечайку высотой 20мм, по высоте лопастей, а то вентилятор больше по сторонам раздувал, чем в радиатор дул.

20мм полоска от пластиковой бутылки минералки, установленная в распор в отверстие, сшитая степлером и с фиксацией термоклеем к 3 креплениям вентилятора.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

У меня так один 2х-вентиляторный Сапфир 7950 работает с моторчиками-крыльчатками от вентиляторов 80х20мм, только в вырезе панели установил обечайку высотой 20мм, по высоте лопастей, а то вентилятор больше по сторонам раздувал, чем в радиатор дул.

20мм полоска от пластиковой бутылки минералки, установленная в распор в отверстие, сшитая степлером и с фиксацией термоклеем к 3 креплениям вентилятора.

уважаемый модератор. нельзя вот так красиво расписать что и как делали без фоточек.  это примерно как "вчера на пляже Семенович оголила грудь! сам видел и даже успел заснять на зеркалку с пяти метров, но вам не покажу..."

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

У R290 trix это прямо болезнь, за пол года из17 карточек, на 5 слетели лопасти, у пары карточек даже по 2 шт из трех...

Все таки турбина лучше в этом плане, сапфиры реф 7970 уже 2 год работают исправно, пережили две зимы до -10...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Мой вам совет: сдайте в сервисный центр на возврат.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

уважаемый модератор. нельзя вот так красиво расписать что и как делали без фоточек.  это примерно как "вчера на пляже Семенович оголила грудь! сам видел и даже успел заснять на зеркалку с пяти метров, но вам не покажу..."



Фото есть постом выше и в моем, в цитировании под спойлером.

Лопасти обычного 80х20мм вентилятора (я использовал с процессорногокулера - он подошел по току-производительности) торчат из кожуха видеокарты (выступают за пределы поверхности) на половину толщины вентилятора, в зазор между кожухом и лопастями по окружности вставлено кольцо высотой 20мм, вырезанное из пластиковой бутылки (минералка, пепси, фанта, пиво). Края полоски при установке диаметра обечайки скреплены скрепкой степлера, само кольцо зафиксировано к кожуху термоклеем.

Вроде понятно и по-русски объяснил. Если не понятно - Ваши проблемы.

Снимать с работы ферму и демонтировать карту ради фотографии считаю нецелесообразныи.



P.S. В данном контексте обращение "уважаемый модератор" не корректно.

Мой пост не несет модераторских функций, в теме я выступаю, как обычный майнер, делясь своим опытом и личными наработками в этом вопросе.

Изменено пользователем Uliss

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

а можно ли подключить к msi 7970 twin frozr

два кулера с выходом 3 pin

http://www.ebay.com/itm/12cm-120mm-120x25mm-12V-3Pin-DC-Brushless-PC-Computer-Case-Cooling-Fan-2800RPM-/331957846678?hash=item4d4a3ac296:g:SVEAAOSwFdtXyRwH (толщина 25мм, обороты:2800)

так, чтобы видеокарта сама управляла оборотами(так же как и стоковые кулера с 4pin)???

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Подключить можно, работать будут, управлять оборотами не получится.




Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

подключить то можно параллельно  "+","-" и таходатчик?

Изменено пользователем maximusmax

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
выход на видюхе для tach



qph3ecsuhamczdzxudeqe_3d854c2f402030b183

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

https://forum.bits.media/uploads/monthly_09_2014/post-19747-0-18576600-1410799713.jpg

какой за что отвечает?

"+" с "-" можно найти, а какой из них таходатчик?

Изменено пользователем maximusmax

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

https://forum.bits.media/uploads/monthly_09_2014/post-19747-0-18576600-1410799713.jpg

какой за что отвечает?

"+" с "-" можно найти, а какой из них таходатчик?






Слева - -> направо

1. Общ

2. +12в

3. "траходатчик"

4. управление

==========================

P.S.

Для очень ленивых - https://ru.aliexpress.com/item/2PCS-Graphics-card-PWM-fan-small-4pin-to-standard-small-4pin-Compatible-with-3pin/1653174414.html

Для просто ленивых - https://ru.aliexpress.com/item/20-SETS-Mini-Micro-JST-2-0-PH-4-Pin-Connector-plug-with-Wires-Cables-120MM/32667008564.html?spm=2114.13010608.0.144.BZLeYE

Для рукодельных - http://www.chipdip.ru/product/phr-4/

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

оба кулера подключать в параллельку, на фото выше 3 провода идут к одному кулеру, 4 провода - к другому? получается к левому кулеру +,-,тахо; к правому только +,-?

с оборотами проблем не будет, ведь кулера разные по мощности?

Изменено пользователем maximusmax

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@maximusmax, У вас не кулеры, а вентиляторы!!!!
Когда все вместе соберете и на радиатор поставите, получится кулер.

Вентиляторы 3х-пиновые, параллельно к первому вентилятору подключаете только 2 провода питания второго, с первого все 3 провода на разъем карты. На разъеме карты 4 пин остается свободным.
Все вентиляторы будут крутиться на 100% оборотов.

Поделиться сообщением
