Подскажите, как лучше подключить вентили?

Имеются корпусные вентили с разъемом 2 пин, надо их подключить 6 шт на ферму, на мамке есть только 3 входа 4 пин, с бп есть 6 пин питание 2 разъема, 4 молекса и много сата.

В идеале бы хотелось какой нибудь адаптер к которому подключу много 2 пин а из него один выход на молекс или сату, видел кто нибудь такие? адаптеры такие на 3/4 пин вроде видел а на 2 пин нет...

регулятор оборотов ненужен, нужна макс скорость и все.



Share this post


Link to post
Share on other sites
25 минут назад, vvarior сказал:

Подскажите, как лучше подключить вентили?

Имеются корпусные вентили с разъемом 2 пин, надо их подключить 6 шт на ферму, на мамке есть только 3 входа 4 пин, с бп есть 6 пин питание 2 разъема, 4 молекса и много сата.

В идеале бы хотелось какой нибудь адаптер к которому подключу много 2 пин а из него один выход на молекс или сату, видел кто нибудь такие? адаптеры такие на 3/4 пин вроде видел а на 2 пин нет...

регулятор оборотов ненужен, нужна макс скорость и все.





Делается за 5 мин на коленке из какого нибудь переходника сата-молекс и тд.

Share this post


Link to post
Share on other sites

поподробнее бы

Share this post


Link to post
Share on other sites
49 минут назад, vvarior сказал:

В идеале бы хотелось какой нибудь адаптер к которому подключу много 2 пин а из него один выход на молекс или сату, видел кто нибудь такие? адаптеры такие на 3/4 пин вроде видел а на 2 пин нет...



Купляешь переходник Молекс - на "Что-нить".

"Что-нить" с проводов бокорезами "кусь", с вентиляторов 2-пин "кусь", провода "круть-круть", синей (обязательно!!!!) изолентой "верть-моть" и БАЛДЕЕШЬ!!!!!

Share this post


Link to post
Share on other sites

Можно так:

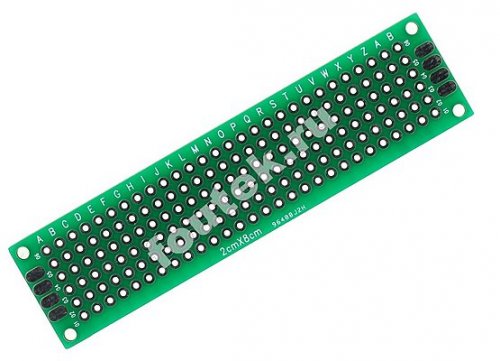

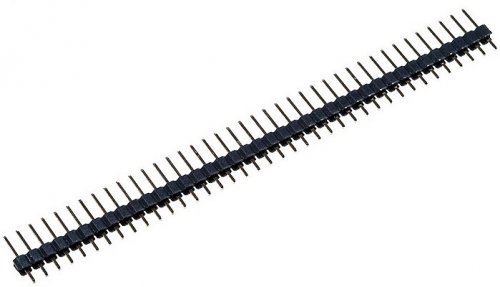

Купляешь (опять же) гребенку и макетную плату



863272db14e2d537d5d790a1cf479b59.thumb.jpg.bc016713e7c79f06b67c035cba86f77e.jpg  1_787.thumb.jpg.730dd50d1c1b30a1e7d11b7cb18b9e66.jpg





Режешь с гребенки пары, паяешь на макетку, с обратной стороны соединяешь как надо, припаиваешь хвост с молексом или сата и уперёд!

Share this post


Link to post
Share on other sites

Сегодня поставил на рабочий комп три новых вентилятора (2х200+140 мм). Запитал их от такого молекса 12В на максимальные обороты:


Теперь 2600K разогнал до 4,6 ГГЦ стабильно. Ранее на 4,4 ГГц еле-еле стресс-тесты проходил.



Еще есть проходные переходники с Молекс на 3/4 пин вентилятора. Их можно подключать на 5, 7 и 12 В. Такие иногда идут в комплекте:




А самый простой способ- резка и пайка на один разъем молекс/сата. Только если ток не по 5А на один вентилятор :)







Edited by Modpc

Share this post


Link to post
Share on other sites
В 18.03.2018 в 14:12, vvarior сказал:

Подскажите, как лучше подключить вентили?

Имеются корпусные вентили с разъемом 2 пин, надо их подключить 6 шт на ферму, на мамке есть только 3 входа 4 пин, с бп есть 6 пин питание 2 разъема, 4 молекса и много сата.

В идеале бы хотелось какой нибудь адаптер к которому подключу много 2 пин а из него один выход на молекс или сату, видел кто нибудь такие? адаптеры такие на 3/4 пин вроде видел а на 2 пин нет...

регулятор оборотов ненужен, нужна макс скорость и все.

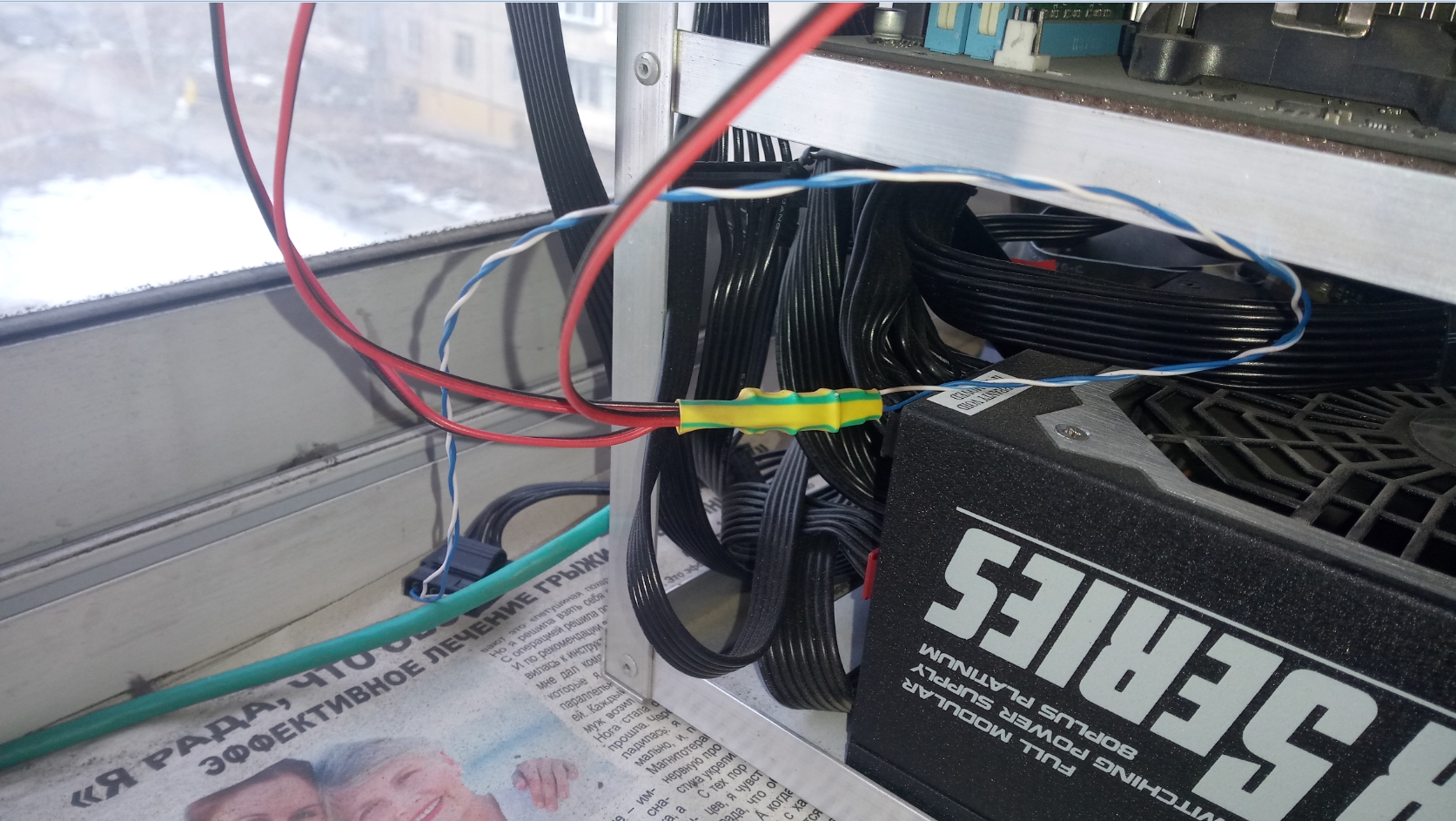

Господи, взял витуху, зачистил,  проткнул конекторы вентилей (как на шампур одеваешь насквозь подряд), другой конец в молекс = профит. Работы на 2,5 минуты.


Edited by Strannik

Share this post


Link to post
Share on other sites
56 минут назад, Modpc сказал:

Сегодня поставил на рабочий комп три новых вентилятора (2х200+140 мм). Запитал их от такого молекса 12В на максимальные обороты:


Теперь 2600K разогнал до 4,6 ГГЦ стабильно. Ранее на 4,4 ГГц еле-еле стресс-тесты проходил.



 2600к это всего лишь 100+ вт мощности, по сравнению с теми же HD79хх или R9280 картами - сущая ерунда.

Даже не представляю, что у вас за дыряво-дырчатый корпус, аж на 2х200+140 мм вентилятора и схему организации вентиляции, видимо, тоже что-нить экзотически-профанационное.

Для этого процессора достаточно установки в пару-тройку верхних 5.25" отсеков вент. решеток и работы корпусного вытяжного вентилятора 120мм.

Ну, и кулера типа Titan TTC-NC95TZ (RB) Dragonfly4 или Zalman CNPS11X Performa+

В  этом случае образуется прямой канал для движения воздуха от верха передней панели к вытяжному корпусному вентилятору через кулер процессора. И вент БП ему в этом помогает.

Так же логично будет установить в эти отсеки жесткие диски - они тоже заодно охладятся.



Само-собой, что то решето, что наваял производитель, испортив корпус дырками со всех сторон, надо перекрыть, оставив отверстия только в нужных местах.

Есть простой тест эффективности и правильной работы системы продувки корпуса - она работает в закрытом корпусе, открыл корпус - стало хуже,  система перегревается.

Хотелось взглянуть на (обзорное) фото внутренностей.

Share this post


Link to post
Share on other sites

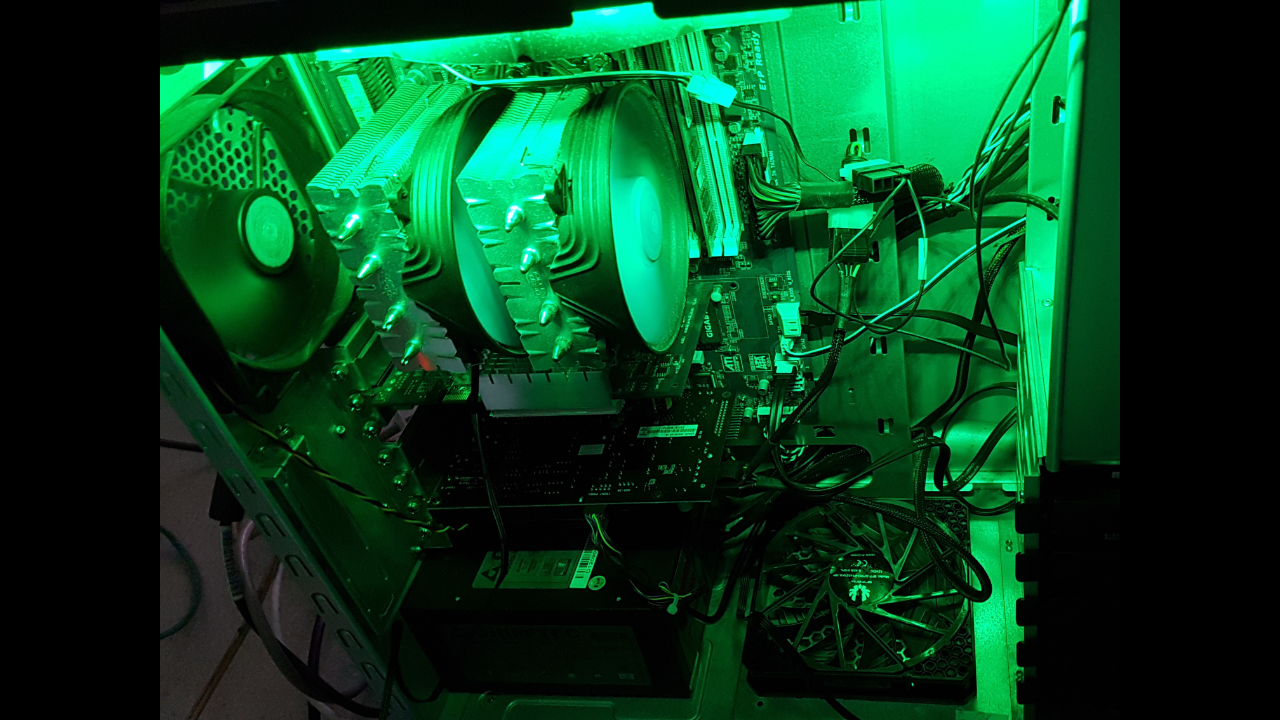

Корпус Coolermaster HAF 922 mini. Кулер Deepcool Frostwin V2.

200+200 - верх и боковая крышка

140+140- низ и перед

120 - зад

Поток чумовой. Ставлю решетку на магнитах на 200 мм вентиляторы и шум приемлемый. Фото скину завтра с работы. HDD 25-30 градусов. SDD 20 градусов. Проц до 52 на Аида загружался на 4.6 ГГц



Share this post


Link to post
Share on other sites
1 час назад, Modpc сказал:

200+200 - верх и боковая крышка

140+140- низ и перед

120 - зад

Поток чумовой.



А зачем нужен этот набор дырок?

Без него все было бы проще. И тише.

Share this post


Link to post
Share on other sites

Думал продать ненужные вентиляторы, никто не брал. Решил поставить на рабочий комп. Перекину на 5В, будет комфортно.

Задумка еще имеет место для доп. охлаждения видеокарты, место для которой занимает "непоймичто"


Share this post


Link to post
Share on other sites

@Modpc , ты бы лучше у корпусного вентилятора вырезал эту недосотовую решетку и установил не ее место обычный гриль - оно и тише станет и производительней.

Share this post


Link to post
