Самодельный райзер

[Pauk 31]

У кого есть распиновка такого переходника с PCI-E x1 на PCI-E x16 ?



http://images.yandex.kz/yandsearch?source=wiz&fp=0&text=raizer%20x1%20%D1%8716&noreask=1&pos=16&lr=10295&rpt=simage&uinfo=ww-1870-wh-914-fw-1645-fh-598-pd-1&img_url=http%3A%2F%2Fwww.komok.com%2F0013%2F238096.1.s.jpg

Есть нерабочая видиокарта PCI-E x16 и нерабочая материнка с PCI-E x16 разьемом.

Хочу отпилить кусочек от контактов неробочей видеокарты и выпилить PCI-E x16 на материнке.

Но как правильно спаять эти два разьёма междусабой незнаю...

Изменено 19 янв 2014, 12:41 пользователем Pauk

[Uliss 8 867]

напрямую - это же удлинитель, а не переходник.

[Bastard 40]

очень интересный вопрос, так как в продаже райзеров нет по адекватным ценам, а ждать из чины месяц не вариант, в тоже время полно можно найти старых погоревших видюх и материнок, да и шлейфы от старых IDE не являются дефицитом.

[Ixion 669]

До чего дефицит-то дошел!

У меня райзер 1x-1x вышел из строя. Да, смешно звучит, но так и есть. Со стороны подключения к материнке отошла контактная дорожка от текстолита а потом и оборвалась, образовав разрыв дорожки в 1 мм. Дешевые китайские райзеры. Теперь в ремонт. :)

[Uliss 8 867]

да и шлейфы от старых IDE не являются дефицитом.

Так-то - ДА!

Шлейфов - шо грязи! Только шаг другой....



А на гнездо (маму) можно и старый AGP пустить - там тоже шаг соответствующий PCI-e.

3 райзера со слота!

Со штырьками (папа) тоже проблем быть не должно.





Со стороны подключения к материнке отошла контактная дорожка от текстолита а потом и оборвалась, образовав разрыв дорожки в 1 мм.



Подклеил бы секундным клеем и ластиком прошелся...

Изменено 19 янв 2014, 13:37 пользователем Uliss

[Pauk 31]

Отлично! Значит просто напрямую и никаких замарочек. Однозначно буду собирать

[chinga 4]

До чего дефицит-то дошел!

У меня райзер 1x-1x вышел из строя. Да, смешно звучит, но так и есть. Со стороны подключения к материнке отошла контактная дорожка от текстолита а потом и оборвалась, образовав разрыв дорожки в 1 мм. Дешевые китайские райзеры. Теперь в ремонт. :)

Можно тупо простым карандашом ее нарисовать :) Контакт будет, но не долго. А вообще 1 мм пропаять не очень то и сложно.

Зачищаешь лак на живой дорожке, аккуратно припаиваешь жилку от любого провода.



Уважаемые, подскажите новичку, у меня карта Gigabyte R9 270X, если я спаяю райзер/удлинитель, надо ли еще что-то сделать при подключении к порту PCIE-x1? Смотрю, есть райзеры с питанием, но не понимаю пока.

Спасибо.

Изменено 19 янв 2014, 13:56 пользователем chinga

[Uliss 8 867]

Отлично! Значит просто напрямую и никаких замарочек. Однозначно буду собирать



Читал, что чел использовал пары от станционного UTP кабеля - патчкорда  для самодельного райзера - можно спаять нужной длины круглый аккуратный райзер.

[Pauk 31]

а что если использовать витую пару, а не шлейф допустим от флопика, то будет работать стабильнее или больше mhps будет выдовать?

[etbtminer 9]

У кого есть распиновка такого переходника с PCI-E x1 на PCI-E x16 ?



http://images.yandex.kz/yandsearch?source=wiz&fp=0&text=raizer%20x1%20%D1%8716&noreask=1&pos=16&lr=10295&rpt=simage&uinfo=ww-1870-wh-914-fw-1645-fh-598-pd-1&img_url=http%3A%2F%2Fwww.komok.com%2F0013%2F238096.1.s.jpg

Есть нерабочая видиокарта PCI-E x16 и нерабочая материнка с PCI-E x16 разьемом.

Хочу отпилить кусочек от контактов неробочей видеокарты и выпилить PCI-E x16 на материнке.

Но как правильно спаять эти два разьёма междусабой незнаю...

http://www.google.ru/url?sa=t&rct=j&q=&esrc=s&source=web&cd=4&ved=0CE8QFjAD&url=http%3A%2F%2Fkomposter.com.ua%2Fdocuments%2FPCI_Express_Base_Specification_Revision_3.0.pdf&ei=5-XbUqXNGOrm4QTtkYCQCA&usg=AFQjCNF5bZ9XlE6tslDzUCdfWhkvzpxNqQ&sig2=dDORnHDMWs-DWpA-rwYo5w&bvm=bv.59568121,d.bGE&cad=rjt

192-я страница -- там все есть. Это, блин, долбаный стандарт!

[Pauk 31]

Так всётаки что лучше использовать Витую пару или шлейф от Флопика?

[etbtminer 9]

Так всётаки что лучше использовать Витую пару или шлейф от Флопика?

Шлейф будет удобнее, сам посмотри.

[Pauk 31]

ну такто да а насчёт потери сигнала и падения mhps неужели нет разницы?

[Uliss 8 867]

Так всётаки что лучше использовать Витую пару или шлейф от Флопика?



А ты примерь.

На AGP и PCI-e шаг контактов 2мм, а шлейф HDD - 2.5мм - будет разбег и шлейф ровно не ляжет, а колхозить (ИМХО) удобней отдельными проводками.

Изменено 19 янв 2014, 15:32 пользователем Uliss

[Pauk 31]



Так всётаки что лучше использовать Витую пару или шлейф от Флопика?



А ты примерь.

На AGP и PCI-e шаг контактов 2мм, а шлейф HDD - 2.5мм - будет разбег и шлейф ровно не ляжет, а колхозить (ИМХО удобней отдельными проводками.



Ну да )) Это верно сказано

 Чувствую набитую руку заядлого коллеги паяльщика... )))

[Serg1971 71]



Так всётаки что лучше использовать Витую пару или шлейф от Флопика?



А ты примерь.

На AGP и PCI-e шаг контактов 2мм, а шлейф HDD - 2.5мм - будет разбег и шлейф ровно не ляжет, а колхозить (ИМХО) удобней отдельными проводками.

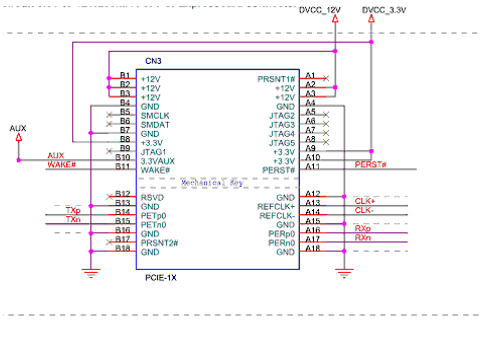

Да ничего страшного, проводки разделить сантиметров на пять длинны и получится что-то типа такого и распиновка разъёма:



Изменено 19 янв 2014, 15:52 пользователем Serg1971

[Pauk 31]

Ещё вапрос... Припаеватся на куске отпилинной видиокарты к дарожкам можно не везде.

А если припаеватся к краям самих контактов хватитли им длинны чтобы дотянутся до контактов PCI-E x1 ?

И как я понял там есть и висячие (Свободные) контакты которые припаевать необязательно да ?

[Uliss 8 867]



А ты примерь.

На AGP и PCI-e шаг контактов 2мм, а шлейф HDD - 2.5мм - будет разбег и шлейф ровно не ляжет, а колхозить (ИМХО удобней отдельными проводками.

Виноват, в миллиметрах ошибся, не 2 и 2.5мм а 1 и 1.27мм - но смысл тот же.



Плоский кабель есть в продаже:

http://www.chipdip.ru/product/ds1057-01-20-30/

http://www.quartz1.com/price/price.php?group=1057

[Serg1971 71]

Ещё вапрос... Припаеватся на куске отпилинной видиокарты к дарожкам можно не везде.

А если припаеватся к краям самих контактов хватитли им длинны чтобы дотянутся до контактов PCI-E x1 ?

И как я понял там есть и висячие (Свободные) контакты которые припаевать необязательно да ?

Да можно просто кусок текстолита выпилить подходящий и дорожки прорезать... :) Потом примерить к разьёму чтоб влазило с натягом. Колхозить - так колхозить! :D





Изменено 19 янв 2014, 16:03 пользователем Serg1971

[Pauk 31]

JTAG2

JTAG3

JTAG4

JTAG5



Можно непаять и оставить как есть на куске видиокарты. верно?

[Serg1971 71]

JTAG2

JTAG3

JTAG4

JTAG5



Можно непаять и оставить как есть на куске видиокарты. верно?

Почему не паять? Кусок видеокарты, как я понимаю - просто как "папа" для разъёма на матери используется. от этого куска все провода припаиваются к аналогичным выводам колодки разъёма 1х. Ну я за вечер примерно всё пропаял... :D А если используется колодка 16х - то да, остальные выводы можно не паять.

Изменено 19 янв 2014, 16:16 пользователем Serg1971

[Pauk 31]

просто на куске  карты jtag2 и jtag5 вроде висячие а jtag3 и jtag4 меж собой уже закорочены и тоже весят ))

Изменено 19 янв 2014, 16:19 пользователем Pauk

[Serg1971 71]

просто на куске  карты jtag2 и jtag5 вроде висячие а jtag3 и jtag4 меж собой уже закорочены и тоже весят ))

А, ну может быть... Я к колодке припаивался, на разводку дорожек на плате видеокарты не смотрел. :) Всё-таки считаю что лучше все дорожки разъединить и пропаять к шлейфу, а то мало-ли, может это на каких-то конкретных, старых моделях так, а на более мощных видеокартах - они не висят закороченные. Честно - я бы не рисковал, да и работы там - разрезать дороги и четыре лишних проводка напаять. :)

[Pauk 31]

А ктонибуть пробовал припаеватся напрямую к материнке  :D  ?

[Large 11]

Строительным феном с насадкой выпаивал pci-e x1 разъемы, мать осталась жива.
