Борьба с шумом от майнинга


 Share

Recommended Posts

12 часа назад, feNDer2k5 сказал:

А кто-то пробовал использовать вентиль TD 500/150-160 silent с асиком S9? Справляется ?

лично не пробовал. но должен с запасом.. он 560-580м3 кубов прокачивает, а родные две "шумилки с лопастями" меньше 500.. т.о. он даже еще лучше оригинальных охлаждать должен. (я себе для D3 заказал на мой-вентилятор.рф там дешевле всех получилось 9350 и доставка всего 500 руб при отправке за 10000 км от Москвы НАЛОЖЕННЫМ ПЛАТЕЖОМ :) ).



в теме где-то была фотка конструкции с этим канальником, я ей вдохновился и тоже прикупил. но у меня все в пути еще - и майнер и канальник, т.ч. практики пока нет, лишь теория.

Link to comment
Share on other sites

  • Replies 787
  • Created
  • Last Reply

Top Posters In This Topic

Друзья.

С асиками antminer L3+, D3, S9 и другими от компании Bitmain идут кулеры SG121238BS.

Они очень шумные, не смог найти их характеристики, завод изготовитель указан http://www.shengjiu.com/, но характеристики не указаны.

Если их заменить например на Cooler Master R4-L2R-20AG-R2, который стоит 480 рублей в Юлмарте?

Характеристики кулера:

Макс. скорость вращения  , Об/мин  2000
Макс. воздушный поток, CFM  69.69
Мин. уровень шума  , дБ  19

Этого хватит для охлаждения плат майнера?

Link to comment
Share on other sites

28 минут назад, Mathewsun сказал:

Этого хватит для охлаждения плат майнера?

У Cooler Master R4-L2R-20AG-R2 в среднем в 2.5 воздушный поток меньше. не хватит его.

Link to comment
Share on other sites

1 час назад, Mathewsun сказал:

Друзья.

С асиками antminer L3+, D3, S9 и другими от компании Bitmain идут кулеры SG121238BS.

Они очень шумные, не смог найти их характеристики, завод изготовитель указан http://www.shengjiu.com/, но характеристики не указаны.

Если их заменить например на Cooler Master R4-L2R-20AG-R2, который стоит 480 рублей в Юлмарте?

Характеристики кулера:

Макс. скорость вращения  , Об/мин  2000
Макс. воздушный поток, CFM  69.69
Мин. уровень шума  , дБ  19

Этого хватит для охлаждения плат майнера?

переводите на калькуляторе CFM в куб.м в час и сравнивайте... должен быть поток не менее 350 куб.м в час, лучше чтобы было с запасом - 400-500 куб.м в час

Link to comment
Share on other sites

Говоря о вентиляторах, не забывайте про ещё одну основную характеристику вентиляторов - создаваемое давление. Сравнивать правильнее по соотношению объёма и давления. Например, у дельт PFC1212DE, максимальные показатели по даташиту внушительные ~430м куб/час и ~352 паскаля. В то время как у вышеупомянутого TD 500/150-160 Silent на максимальных оборотах 580 и 275 соответственно.



Однако мысль использовать для охлаждения "домашний" вентилятор вместо "промышленного" для снижения шума не лишена смысла. Но не один, два на все платы, а по два на каждую плату, при условии, что платы размещены в индивидуальных корпусах. Причиной таких размышлений стал опыт замены родных вентиляторов л3+ на китайские AFC1212DE при использовании сначала только одной или двух хэшплат и позже всех четырёх. Для поддержания одной и той же рабочей температуры AFC1212DE руками выставлялся для двух плат на ~50%, а для четырёх плат уже на ~75%.


Вполне возможно, что для каждой платы будет достаточно одного 14 или 25см "десктопного" вентилятора на ~100 CFM сверху платы и одного 12см снизу. Так, чтобы воздух выходил в оба торца платы. Правда проблемой окажется охлаждение радиаторов над центром вентилятора, где поток будет значительно меньше.
Но и классическая продувка не самый лучший вариант, т.к. тепло "задувается" к концу платы.

Ещё одна мысль - обдувать платы тангенциальным вентилятором (от внутреннего блока кондиционера), на примере антмайнера R4. Но и тут сложность окажется в том, что радиаторы будут повёрнуты рёбрами не вдоль движения потока воздуха, а так, же длины проводов до контрольки уже будет не хватать.

Edited by Kosh
Link to comment
Share on other sites

1 час назад, Rumba сказал:

переводите на калькуляторе CFM в куб.м в час и сравнивайте... должен быть поток не менее 350 куб.м в час, лучше чтобы было с запасом - 400-500 куб.м в час



Можно узнать откуда именно такие цифры кубометров в час вы взяли?

И при каком минимальном потоке не будет происходить переохлаждение у данных асиков?

Link to comment
Share on other sites

Для dominatorov установил канальные вентиляторы.

шум не больше чем от домашнего компа.






Link to comment
Share on other sites

@alexroot  подскажите, переход "круг-квадрат" каких размеров? И какие именно канальники вы использовали?

Link to comment
Share on other sites

14 минуты назад, Mathewsun сказал:



Можно узнать откуда именно такие цифры кубометров в час вы взяли?

И при каком минимальном потоке не будет происходить переохлаждение у данных асиков?

про 350 куб.м в час уже неоднократно писали на форуме



9 минут назад, alexroot сказал:

Для dominatorov установил канальные вентиляторы.

шум не больше чем от домашнего компа.

а где такие переходники с круга на квадрат взяли? И модель вентилятора подскажите...

Link to comment
Share on other sites

3 минуты назад, Rumba сказал:

а где такие переходники с круга на квадрат взяли? И модель вентилятора подскажите...




Link to comment
Share on other sites

@Uliss точно указал.

Переходник с размерами квадрат 126мм на диаметр трубы 125. Брал в Максидоме в отделе вентиляции.

Канальник ТТ ПРО 350/125 цена 3300 в Самаре.

Link to comment
Share on other sites

7 часов назад, alexroot сказал:

@Uliss точно указал.

Переходник с размерами квадрат 126мм на диаметр трубы 125. Брал в Максидоме в отделе вентиляции.



Я бы такое и искать не стал, а за минут 20-30 осадил бы по шаблону феном из 5л баклаги для воды. И в нужных количествах.

Квадрат 126х126мм (504мм)отлично садится на трубу 125мм (393мм)

Можно в 2 слоя и проклеить для жесткости.

Ленивый я по магазам мотаться, да и концы не хилые получаются, а посылторга ждать долго...

Лень - наше все!

:blush2:

Link to comment
Share on other sites

6 часов назад, Kosh сказал:

Причиной таких размышлений стал опыт замены родных вентиляторов л3+ на китайские AFC1212DE при использовании сначала только одной или двух хэшплат и позже всех четырёх....

А можно фото как это всё выглядит ?

Link to comment
Share on other sites

Окончание проекта и испытания с реальным объектом уже скоро, а пока немного продолжаю.

Фото короба с добавленным войлоком толщиной 10 мм. На полоски не обращайте внимание, так эксперименты, потом уберу скорее всего.


Link to comment
Share on other sites

Сделал глушитель на выход.

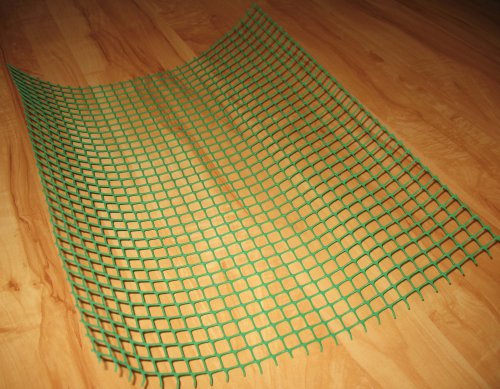

Взял пластиковую сетку. Переходники универсальные для вентиляции 2 шт. и кусок трубы на 125. Из переходников напилил два с диаметрами 125/150.

Обернул в один слой поролоном 10 мм.

Почитал в инете про пистолетные глушители и вклеил кольца из того же поролона, для торможения потока, его завихрения и отсюда лучшего гашения шума.







Edited by leonvn
Link to comment
Share on other sites

Обернул всю конструкцию слоем войлока толщиной 10 мм.







Протестировал. Уровень шума 58 дБ. Просто чудо какое-то, а не глушитель.


Но понятно что часть горячего воздуха будет просачиваться через войлок в помещение, поэтому обернул в один слой какой-то автоизоляции 8 мм. Воздух по бокам почти не проходит, но шум вырос до 60 дБ.


Link to comment
Share on other sites

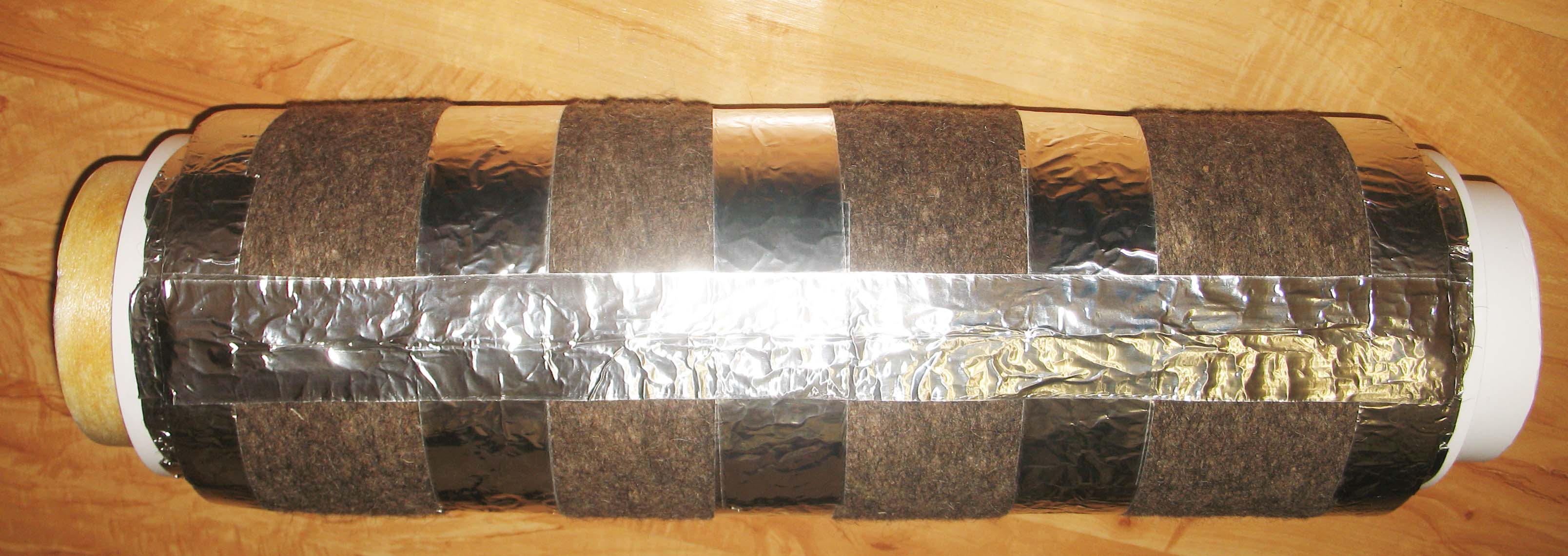

Обернул всё алюминиевым скотчем. В итоге получился окончательный вариант глушителя. Уровень шума с ним 61-62 дБ.

Напомню, что без глушителя эмулятор шумел на 70-71 дБ.

Диаметр глушителя вышел примерно 185 мм. Полная длина, с фланцами, 600 мм.


Edited by leonvn
Link to comment
Share on other sites

И тут я понял, что раз короб будет стоять около окна, а глушитель своими концами будет непосредственно вставлен в короб и в окно (вместо стекла будет сендвич панель с круглым отверстием диаметром 128-130 мм), то эти 61 дБ будут за окном, а в помещении будет гораздо тише. С учётом того, что балкон застеклён и даже с открытой форточкой на улице должно быть тихо. А если учесть, что реальный L3+ будет гораздо тише, то я думаю, что реально выйти с этим коробом на целевые показатели 55 дБ, а может и тише получится. ИМХО, не плохой результат для таких габаритов и веса.

На фото как реально будет выглядеть конструкция в сборе. Общая длина 130 см.



P.S. Завтра должен подъехать L3+, до конца недели проведу полные испытания, а пока ещё с входным звуковым лабиринтом надо поэкспериментировать.





Link to comment
Share on other sites

8 минут назад, leonvn сказал:

вклеил кольца из того же поролона, для торможения потока, его завихрения и отсюда лучшего гашения шума.



Принцип правильно понял, но выводы сделал неверные. Оружейный глушитель гасит скорость распространения взрывной волны (собственно звук выстрела) и снижает (рассеивает) ее мощность.

У шумопоглотителя несколько другая функция - не препятствуя воздушному потоку (не меняя его скорость) погасить поглощениями на отражениях звука, распространяемого по вент каналу от источника звука. Просто затормозив поток уровень звука не уменьшить, хотя дополнительные внутренние выступы внесут свой вклад в поглощение звука его переотражением. Но при этом получаем увеличение сопротивления и падение производительности вентиляции.



Можно увеличить шумопоглощение разместив внутри трубы увеличенного диаметра центральный поглощающий элемент, диаметром близким или равным  диаметру входного патрубка.




Link to comment
Share on other sites

Ну так то понятно, но при этом сильно возрастёт трудность изготовления конструкции и её габариты. Мне надо как проще и меньше. Поэтому добавляю, те элементы которые просты в реализации и на вид (по идее) должны уменьшить шум. Подумал, что пистолет то с глушаком тихо стреляет, быстренько глянул на картинки в инете и добавил в свою конструкцию.

Глушитель короткий получился, всего полметра, поток воздуха хороший идёт, а шума реально мало стало. Я думаю, что достаточно, тем более, что времени и лишних денег на эксперименты нету.

Главный целевой показатель это минус 30 дБ в комнате. Т.е. эмулятор даёт 85 дБ, а в этом коробе должен шуметь на 55 дБ, а лучше на 50 дБ. Я уже близок к цели.

Link to comment
Share on other sites

2 часа назад, feNDer2k5 сказал:

А можно фото как это всё выглядит ?

Китайский AFC1212DE (картинка из интернета)


А в л3 просто хэшплаты отключались от питания и от контрольки. Как бы фотографировать особо нечего:blush2:

Link to comment
Share on other sites

Ну так и планировалось 3 штуки сделать, теперь уже пока 1 будет, т.к. концепция поменялась.

И геморрой это только для первой коробки, вторая значительно легче пойдёт, остальные уже на автомате. Хоть десять делай. Кстати, изготовление 2-3 коробок дешевле выйдет за единицу чем одной, т.к. остатков материалов не будет.

Про трудозатраты несопоставимые с майнингом это, конечно, смешно сказано, видимо актуально для тех у кого руки не от туда растут.



Link to comment
Share on other sites

1 минуту назад, leonvn сказал:

Ну так и планировалось 3 штуки сделать, теперь уже пока 1 будет, т.к. концепция поменялась.

И геморрой это только для первой коробки, вторая значительно легче пойдёт, остальные уже на автомате. Хоть десять делай. Кстати, изготовление 2-3 коробок дешевле выйдет за единицу чем одной, т.к. остатков материалов не будет.

Про трудозатраты несопоставимые с майнингом это, конечно, смешно сказано, видимо актуально для тех у кого руки не от туда растут.



Продавать не планируете?)))

Link to comment
Share on other sites

4 минуты назад, S4moreZ сказал:

Продавать не планируете?)))

:smile:  не, эта в работе будет, а на другие ленивый я

Edited by leonvn
