BITMAIN_S

APW3-12-1600 для Bitmain AntMiner

Recommended Posts

Цена если честно совсем не вкусная в чипдипе и сроки доставки 40 шт. со склада г.Москва, срок 9-11 рабочих дней

Сейчас в раздумьях или али или чипдип.

Здесь написал может у кого есть и со сроками быстрее будет.

Или на крайний случае кто знает где цена интересней.

Share this post


Link to post
Share on other sites

Сомневаюсь, что кому-то интересно будет за 50р шляться по почтам.

Share this post


Link to post
Share on other sites

Доброго времени суток!

Отвалился резистор на блоке Bitmain AntMiner, кто может подсказать какой стоял резистор SMD ?


Share this post


Link to post
Share on other sites
11.05.2021 в 13:48, AlexBitmain сказал:

Доброго времени суток!

Отвалился резистор на блоке Bitmain AntMiner, кто может подсказать какой стоял резистор SMD ?


Это конденсатор. Меня тоже интересует его номинал.

Share this post


Link to post
Share on other sites


Share this post


Link to post
Share on other sites
12 минут назад, Vilaskes сказал:

Это конденсатор. Меня тоже интересует его номинал.

10nF

Share this post


Link to post
Share on other sites
21 час назад, Samj сказал:

10nF

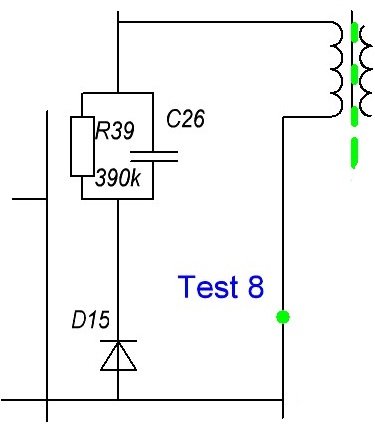

так то оно так, поди конечно, но ведь случись что, не иначе. как сразу.... Пробьёт выходной транзистор в микросхеме дежурки. Это в демпфирующей цепочке, там надо вольт на 500, а не обычный, на 50 вольт.

Standby — копия.JPG

Share this post


Link to post
Share on other sites

Кто поделится своим лучшим способом как смывать лак со схем блоков?

Share this post


Link to post
Share on other sites
5 часов назад, AlexBitmain сказал:

Кто поделится своим лучшим способом как смывать лак со схем блоков?

Если речь идет за блок питание из темы - там толстый слой лака, смывать его только грязь развозить. Да и обычно интересует только небольшой участок ремонтируемой/диагностируемой схемы. Фен на 200 гр и минута активной работы зубочисткой.

А если вести речь за китайских муравьев - в них лак отлично отмывается ваткой смоченной в растворителе 646.

Share this post


Link to post
Share on other sites

Уважаемые господа. Существует ли схема, готовое устройство на блоки питания innosilicon t2t, что б обмануть шину I2C. А то подтыкать асик постоянно с учетом сколько он стоит не комильфо. Я понимаю что там куча режимов. Но хотя бы что б блок запускался и показывал что есть на выходной шине. Спасибо.

Share this post


Link to post
Share on other sites
18.05.2021 в 15:33, AlexBitmain сказал:

Кто поделится своим лучшим способом как смывать лак со схем блоков?

Смотря какую площадь ты паяешь. Вообще беру или карбюраторку или ацетон. Ацетон если совсем много лака. Естественно надо что б хорошо вентилируемое помещение было. а мелочевку зубочистку и нагрев.

Share this post


Link to post
Share on other sites

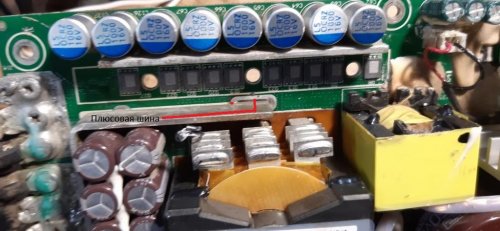

История ремонта APW12-1600.

Длинный блок. Транзисторы синхронного выпрямителя заменил, часть были пробитые. Т.к родные непонятные, то поставил FDMS7630DC. Еле вытряс у китайцев. Шлют, гады, без DC. Заработало. Гоняю как то асик для ремонта,  и не один час, вдруг, бац! Нету 12 вольт. Проверяю. Дежурка в норме. Напряжения на СМ6901 в норме. APFC работает. Никакие защиты не сработали, а импульсов на выходах 11,12,13,14 нет совсем. Заменил микросхему, благо были, и меняется легко. Толку нет. На всякий случай перерезал дорожки к затворам синхронников (на фото видно где) И диодной прозвонкой проверил, по фен-шую, как проверяются мосфеты (затвор плюс, потом ноль, проводит / не проводит.) Все знают. Только тут сразу по пять в параллель. Всё ОК. Нагрузка 3 лампочки по 60 вт. Решил вхолостую. И что же? Есть колебания на выводах и идёт мееееедленно нарастание выходного напряжения. Но при крошечной нагрузке - сразу стоп. КАК БУДТО В ЦЕПИ НАГРУЗКИ БОЛЬШОЕ последовательное СОПРОТИВЛЕНИЕ. Не буду больше томить, но такого непропая я раньше не видел! Огромная пайка, куча припоя, толстенная медная шина - и непропай! Причём, когда убрал припой, шина, "заржавевшая" до черноты.

Не стал бы и писать об этом, но не выходит из головы вопрос. Почему не было импульсов? Ведь никакой по этому случаю (средний вывод трансформатора никуда не подключен) обратной связи нет. Откуда СМ6901 "знает" об этом?



Share this post


Link to post
Share on other sites
21.06.2021 в 19:39, svm55 сказал:

История ремонта APW12-1600.

Длинный блок. Транзисторы синхронного выпрямителя заменил, часть были пробитые. Т.к родные непонятные, то поставил FDMS7630DC. Еле вытряс у китайцев. Шлют, гады, без DC. Заработало. Гоняю как то асик для ремонта,  и не один час, вдруг, бац! Нету 12 вольт. Проверяю. Дежурка в норме. Напряжения на СМ6901 в норме. APFC работает. Никакие защиты не сработали, а импульсов на выходах 11,12,13,14 нет совсем. Заменил микросхему, благо были, и меняется легко. Толку нет. На всякий случай перерезал дорожки к затворам синхронников (на фото видно где) И диодной прозвонкой проверил, по фен-шую, как проверяются мосфеты (затвор плюс, потом ноль, проводит / не проводит.) Все знают. Только тут сразу по пять в параллель. Всё ОК. Нагрузка 3 лампочки по 60 вт. Решил вхолостую. И что же? Есть колебания на выводах и идёт мееееедленно нарастание выходного напряжения. Но при крошечной нагрузке - сразу стоп. КАК БУДТО В ЦЕПИ НАГРУЗКИ БОЛЬШОЕ последовательное СОПРОТИВЛЕНИЕ. Не буду больше томить, но такого непропая я раньше не видел! Огромная пайка, куча припоя, толстенная медная шина - и непропай! Причём, когда убрал припой, шина, "заржавевшая" до черноты.

Не стал бы и писать об этом, но не выходит из головы вопрос. Почему не было импульсов? Ведь никакой по этому случаю (средний вывод трансформатора никуда не подключен) обратной связи нет. Откуда СМ6901 "знает" об этом?





Потому что китайцы))) Я лапочки взял по 90 и 300 ватт)) На 3000 ватт блоках от силиконки запускается, но при майнинге нехватает (t2t). А на s9 и на майнинг хватает))



Share this post


Link to post
Share on other sites
24.05.2021 в 23:37, Viktor_85 сказал:

Уважаемые господа. Существует ли схема, готовое устройство на блоки питания innosilicon t2t, что б обмануть шину I2C. А то подтыкать асик постоянно с учетом сколько он стоит не комильфо. Я понимаю что там куча режимов. Но хотя бы что б блок запускался и показывал что есть на выходной шине. Спасибо.

.. тот самый тестер.. гугли

Share this post


Link to post
Share on other sites
26.03.2021 в 16:00, svm55 сказал:

Уважаемые господа!

За сим выкладываю нарисованные вручную схемы двух видов БП BITMAIN. Наконец то вроде правильно, без ошибок, в первом варианте (APW3 без плюсов) исправления не закончились, оказалось нарисованы вверх ногами тр-ры Q25/26/29/30, но это каждый легко увидит и догадается, что ошибка.  Исправил.

Номиналов и наименований компонентов почти нет, всё залито "мазуткой" , чистить ни к чему, и так , кто разбирается, найдёт, что поставить.

Так что предыдущие файлы можно забыть, скачать этот и всё.

Спасибо за схему, еще б фото плат туда поставить иначе не совсем понятно откуда срисовано. Например - архив по (БП Bitmain APW3++-12-1600 B3) содержит APFC.jpg а в нем надпись  про Антмайнер12??? и 1800W....

Как так? это надпись с платы? типа https://downloader.disk.yandex.ru/preview/b74a8b173d16c2aa51b8f771fa5b8319171cb4390262f07243a0569c76924019/60e4a1ef/kflecs4Mg9NP5t_7taZLj2yNm9sZhrvVEIB-iI4RkRt9H4GBGBxEjD7lURwMc2Qc86UT5BaA3i826PH7ctH_7Q%3D%3D?uid=0&filename=2019-08-29 17-00-12.JPG&disposition=inline&hash=&limit=0&content_type=image%2Fjpeg&owner_uid=0&tknv=v2&size=2048x2048

Странно, на бумажке 1600ватт написано

26.03.2021 в 16:00, svm55 сказал:




Edited by sibmost

Share this post


Link to post
Share on other sites
22 минуты назад, sibmost сказал:

Странно, на бумажке 1600ватт написано

А запросто! Сейчас фоток нет, да и не было. Надо развинчивать. На ремонте этих сейчас нет. А то что на блоке 1800, а на плате 1600 или наоборот, так это ж Китай! Элементы, которые видно было,  как R1, R2, C150 и т.п на плате подписаны, а которые залиты до невидимости - так у них на схеме номеров нет.

Share this post


Link to post
Share on other sites

Спасибо. Уже что то. напишите мне sibmost@ya.ru почту, я вам по апв9 кину китайческий мануал и свой гугл перевод по нему. Схемы есть плохо читаемые на пдф но есть. И еше , я ищу апв12 новый блок схему мб знаете где взять?

Share this post


Link to post
Share on other sites
13 часов назад, sibmost сказал:

схему мб знаете где взять?

Такого нету. Но есть первая фраза из этого поста. Схема в нем другая, даже с ошибками.

Рисуйте. Они все похожие.

Share this post


Link to post
Share on other sites
07.07.2021 в 12:46, svm55 сказал:

похожие

a что на вашей схеме обозначает Vs и Vp? S вероятно стартовое, а P? Вообще кто подскажет, на кой тут дежурка нужна?  ккм запускать и состояния защиты держать при сбоях? это же не серверный БП!



PS. курсы Голубева посмотрел.)))

Edited by sibmost

Share this post


Link to post
Share on other sites
4 часа назад, sibmost сказал:

a что на вашей схеме обозначает Vs и Vp

там подписано. Холодный - горячий. Как тут, например.

Share this post


Link to post
Share on other sites
07.07.2021 в 12:46, svm55 сказал:

спасибо. пошёл читать. На исследуем ом мною блоке на вх кондерах 310в и нет дежурки. Пока не пойму что смотреть... Дежурка не запустилась потому что апфц кондер не докачал или апфц дежурка запустить не может....



Share this post


Link to post
Share on other sites
5 минут назад, sibmost сказал:

апфц дежурка запустить не может

Только так. Дежурка сама по себе, она и на 310В работает. Последовательность всегда такая на ремонте - дежурка - АПФЦ - инвертор- выходные выпрямители, вторичные ДС/ДС преобразователи, если есть. Но если есть супервайзер, то бывает.так хитро всё завязано и зависит от одного к другому - чёрт голову сломит.

Share this post


Link to post
Share on other sites

значит дежурка.... а на кой она там? что она караулит в принципе то?

Share this post


Link to post
Share on other sites

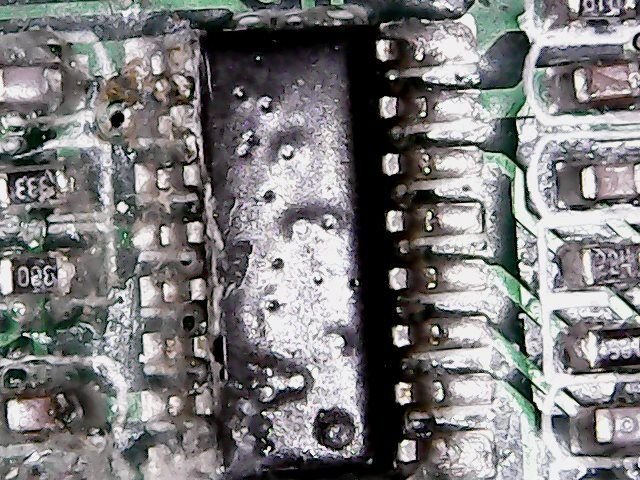

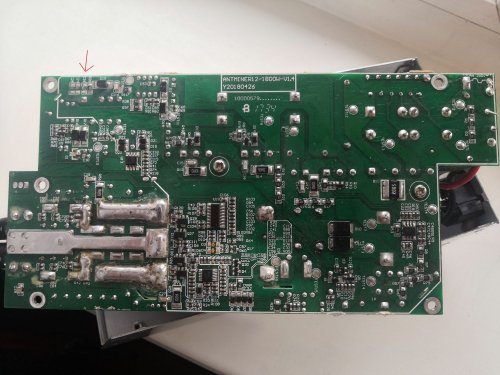

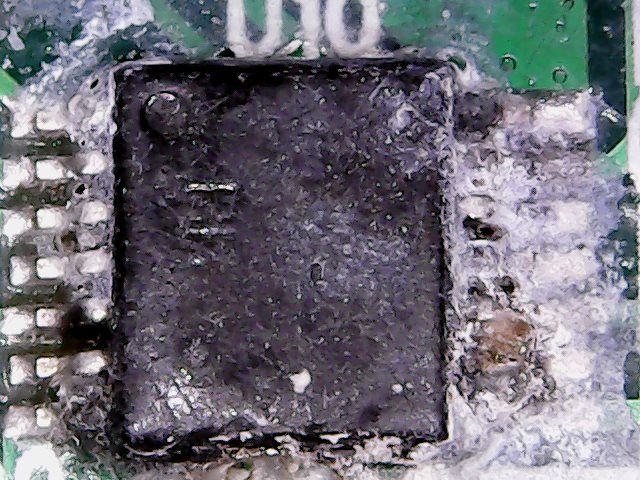

Кому-нибудь уже удалось опознать компоненты на плате БП Antminer12-1800W-V1.4?

Интересуют, в частности, U10, U11 и U13

Сделал фотографии под микроскопом, но, такое впечатление, что они вообще никак не обозначены.






Edited by rudm
+

Share this post


Link to post
Share on other sites

@rudm а что мешает лак счистить с корпусов?

Share this post


Link to post
Share on other sites
