zabuza79

Помогите с электрикой

Рекомендованные сообщения

(изменено)

Помогите пожалуйста разобраться с подключением электро кабеля.

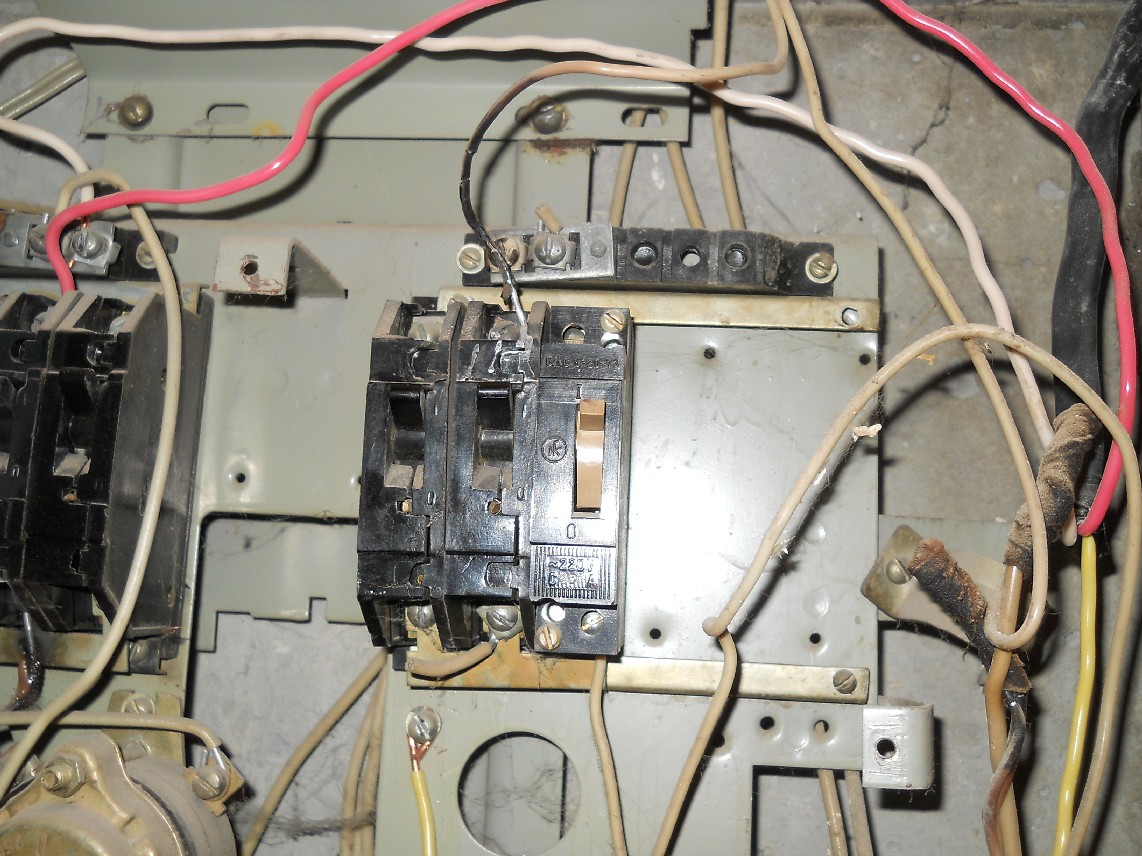

Суть вопроса. Есть советский электро щит в котором есть советские электро переключатели:










Я хочу к ним подключить кабель. Подскажите куда тут собственно подсоединить фазу и ноль.

Пока эти переключатели отвечают только за лампочку в коридоре. Это из среднего идет вверх слегка обугленный провод фазы лампочки, как я понял.

Изменено пользователем zabuza79

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Страх т какой)) Ноль на болтах в щитке (жёлтый кабель, например), фаза в автоматах)) Учтите что серьёзной нагрузки сюда давать нельзя, выгорит)

Изменено пользователем ZakharN

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Страх т какой)) Ноль на болтах в щитке (жёлтый кабель, например), фаза в автоматах)) Учтите что серьёзной нагрузки сюда давать нельзя, выгорит)

Ну на одном из автоматов (со светло коричневым переключателем) стоит маркировка 25 ампер.



Так что получается. Коричневый провод из кабеля на воткнуть в один из этих переключателей а синий прикрутить болтом к щиту на манер медного, как на фото?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

В целом да. Смотрите проводку не сожгите (меж.этажную в том числе). Тут нормы по 3-5 кВТ на квартиру))

Изменено пользователем ZakharN

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах





Ноль на болтах в щитке (жёлтый кабель, например

не правильно,

правильно - как подключен 3-х жильный кабель в черной изоляции (красный провод - фаза на автомате, белый провод - ноль на клемнике сверху автоматов, желтый провод - земля на корпус щитка)  :mail1:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@Susur, кстати да, вообще на всякий лучше фазную отвертку иметь, стоит 10 рублей))

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Надо купить водки нормальной бутылку и поспрашивать насчёт электрика. Придёт электрик нелюбопытный и всё сделает. Самому лезть, когда плохо понимаешь процесс очень чревато.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Самому только с индикаторной отверткой лезть, но я бы не стал, лучше доверить это дело электрику. Если не электрика, тыкай индикатором и будет тебе счастье

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
