DIY устройства для тестирования аппаратных майнинг-средств

Написано moneymaker, 26 January 2017 · 2313 Просмотров

DIY test райзер нагрузка тестирование тест сделай сам 12 12В мощная нагрузка
Всем привет, хочу поделиться с общественностью небольшими устройствами, которые сделал для себя в целях тестирования железа, используемого при строительстве ферм.
1. Экспресс-тестер шлейфовых райзеров
2. Нагрузка для серверного блока питания
Надеюсь это будет полезно, может быть кто-то усовершенствует предложенные варианты.

1. Первый девайс - экспресс-тест шлейфовых райзеров.

При доработке шлейфовых райзеров (хотплаг перемычка, отвод питания) бывают случаи, когда часть припоя ложится на тонкие дорожки райзера и замыкает на соседние контакты. Отследить это можно двумя способами - визуально (ненадежно), либо "прозвонить" мультиметром. Второй вариант несомненно более надежен, но на большом количестве райзеров 50-100 шт. достаточно сильно утомляет зрение, т.к. постоянно приходится фокусироваться на мелких деталях.

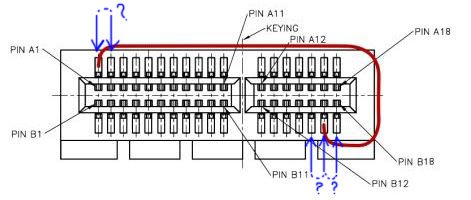

Думаю всем известно положение перемычки, синим выделены потенциальные места брака.
Прикрепленное изображение
Далее все достаточно просто - выкусываем/выпаиваем PCIE разъем из материнской платы, ищем на нем с обратной стороны пины, соответствующие нужным (выделены синим на картинке) нам и собираем схему, смысл которой сводится к следующему: при нажатии кнопки если есть "сопля" на контактах, через эту перемычку начинает протекать ток и зажигается светодиод. Остальное оформление и вкусовщина. Можете посмотреть на то, что получилось у меня, две кнопки соответственно для тестирования двух "опасных" зон.
Прикрепленное изображение

2. Мощная нагрузка для серверных блоков питания

Через мои руки проходит достаточно много блоков питания и вопрос по нагрузочному тестирования встал достаточно остро. Беглый осмотр предложений на рынке показал, что стоимость нагрузочного устройства 12В 160-200А приближается к цене отечественного автомобиля. Изучение вариантов самоделок тоже не принесло готовых рабочих идей. Ну что же, будем пробовать другой вариант - будем соединять параллельно много доступных потребителей на 12В.
Самый доступный вариант - лампочки. Но тут снова "засада". Относительно мощные 12В лампы используются в противотуманных фарах автомобилей, но стоят уже некомфортно. В одном магазине посоветовали поискать лампы прожекторной подсветки на крышу для офф-роад автомобилей. ДУмаю ценник там будет аналогичный. Самый дешевый вариант, который удалось найти, это 12В галогеновые лампочки 50Вт. Практически 4,2 А, значит чтобы нагрузить на 160А понадобится порядка 35 лампочек.
Идем в строительный магазин, 7р/шт., как раз то, что надо! Продавец изрядно удивился, когда я заказал упаковку в 100 шт.
Прикрепленное изображение
К ним необходимо докупить патроны (15р/шт.):
Прикрепленное изображение
Под рукой оказался лист текстолита, термопистолетом приклеиваем патроны, концы скручиваем и заводим под винты токоведущих шин.
Прикрепленное изображение

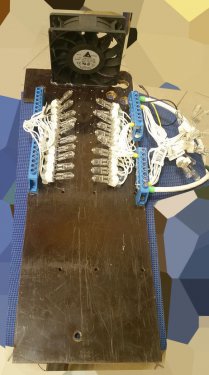

Греться все это будет соответствующим образом, поэтому ставим с небольшим наклоном вентилятор для продольного отвода тепла.
Прикрепленное изображение

На фотографии смонтированы 3 блока лампочек по 10 штук, суммарная мощность 1500 Вт/125А*12В. Проведенные тесты показали, что данный способ нагрузки весьма эффективен и прост в изготовлении. Бонусом получаете прекрасный яркий источник света с настоящим "живым" излучением - небольшое персональное Солнце :) Однако смотреть на него, так же как и на Солнце, без очков не рекомендую, будете ловить "зайчиков" несколько часов.

Будет время, закажу на производстве более культурный вариант, концепт примерно такой:
Прикрепленное изображение

Всем удачи, спасибо за внимание!

  • 5



тестер райзеров :-))

    • 1

Совершенно верно))

    • 1

    • 1
Почти)) мне почему-то bfg9000 или рельсу напоминает.
    • 0

Рекомендую саму запись в блоге дополнить описанием девайса, т.к. пока что данная запись под формат блога не подходит.

    • 0
Сегодня допилю
    • 0

Добавил к записи еще одно устройство.

    • 1

Было бы интересно "звонить" не только питалово, но и, хотя бы основные, сигнальные пины. У шлейфовых райзеров, бывает, одна жилка в сторону отогнётся... Даже у "заводских". И ищи потом... Кроме того, бывают и "обрывы"/непропаи.



Думал в своё время сделать девайс с "мамой" PCI-E 1X и "папой" PCI-E 16X. Но дальше пространных размышлений дело не заходило. Контактов сравнительно много, геморроя - тоже, а желания - мало. ИМХО, должно хватить одной ардуинки, но, возможно, потребуютя расширители портов, если не удастся придумать, как уложиться в имеющиеся пару десятков (плюс-минус на индикацию ещё)...

    • 1
По своей практике могу сказать, что достаточно такой проверки + тест на определение видеокарты через 2 последовательно соединенных райзера. Для полноразмерной тестилки можно обойтись и логикой и/не + индикация на диодах без заморок с Ардуиной. Но тут дело вкуса и личных предпочтений.
    • 1

При доработке шлейфовых райзеров (хотплаг перемычка, отвод питания) бывают случаи, когда часть припоя ложится на тонкие дорожки райзера и замыкает на соседние контакты.


Могу предложить лайфхак для неочумелых ручек.
Или при отсутствии паяльника с тонким жалом, дрожащих с бодуна пальцев и расфокусировки зрения.
Дабы не заморачиваться с пайкой в неудобных местах можно просто прорезать с боков эти провода в шлейфе на 3см, завести внутрь самого шлейфа между двух ремешков и там или надежно скрутить или все же скрутить и спаять. Ну и мотануть виточек скотча, хотя... можно и не изолировать, при аккуратном монтаже место контакта гарантированно оказывается внутри шлейфа. Само-собой, что проделывать эту операцию нужно в сторону нижнего разъема, чтобы включить перемычку в сторону матринки.

По нагрузке для БП. В Москве не нашел (не гламурно это по Московским понятиям), мне аж из самой Сибири прислали несколько 2кВт спиралей для электроплитки - тех старых плиток с керамической улиткой в которую укладывалась нихромовая спираль. Выпускались они мощностью 1, 1.5 и 2кВт.
(Нихром различного сечения продается на Али катушками по 100ft = 30м)
В качестве контактов удобно использовать муфточки из обычных клеммников на провод потоньше. Если набрать магазин на токи 5, 10, 20, 40.... ампер, то можно коммутировать нагрузку с шагом минимальной ступени. Вентилятор, само-собой, так же потребуется.
Для полноты оснащения девайса его можно дополнить вольтметром и амперметром с внешним шунтом 75мВ хоть на 200А.


Было бы интересно "звонить" не только питалово, но и, хотя бы основные, сигнальные пины. У шлейфовых райзеров, бывает, одна жилка в сторону отогнётся... Даже у "заводских". И ищи потом... Кроме того, бывают и "обрывы"/непропаи.

Думал в своё время сделать девайс с "мамой" PCI-E 1X и "папой" PCI-E 16X. Но дальше пространных размышлений дело не заходило. ИМХО, должно хватить одной ардуинки, но, возможно, потребуютя расширители портов, если не удастся придумать, как уложиться в имеющиеся пару десятков (плюс-минус на индикацию ещё)...

Для полноразмерной тестилки можно обойтись и логикой и/не + индикация на диодах без заморок с Ардуиной.


Уже есть полуготовое решение - кабельный LAN-тестер (на 8 проводов) и (не обязательно) 8ми-контактные Y-коннекторы (штаны)

Контакты папа-мама для подключения райзера последовательно выводятся на 3 вилки и по очереди подключаются к тестеру. Можно заморочиться и с мультиплексорами и с выходными сумматорами для индикации годен - не годен, а можно визуально наблюдать парное зажигание диодов на передающей и приемной сторонах тестера (в зависимости от модели).
    • 1
О! Lan-тестер, это очень интересный вариант!
    • 0

О! Lan-тестер, это очень интересный вариант!



Для УСБ-райзеров это 100% готовое решение. Тестер даже курочить не надо, пригодится еще по своему прямому назначению, достаточно сделать переходы с LAN разъемами на разъемы слотов и USB. Верхнюю часть можно дополнить парой светодиодов для контроля напряжений 3.3 и 12в питания карты.

    • 1

Отчего бы не тестить блоки питания мощной нагрузкой в один-два S7? или 2-3 S5? И нагрузка, и копеечка падает. ) И никакого DIY не нужно...

    • -1

Отчего бы не тестить блоки питания мощной нагрузкой в один-два S7? или 2-3 S5? И нагрузка, и копеечка падает. ) И никакого DIY не нужно...

У меня асиков нет, провода надо новые делать под них, да и нагрузка за 20 000 мне не нужна, тут намного дешевле все получается.
Если бы асики были, работали 24/7 битки копали, таскать их туда-сюда ради такой темы сомнительная история..
    • 0

Во, нашел фото своей первой тестовой нагрузки - больше похоже на индикатор включения блока...




    • 0
По сути тоже самое, только масштабированное и с вентиляцией.
