Вентиляторы Delta PFC1212DE

Recommended Posts

2 часа назад, Uliss сказал:



Немного отодвинуть приточный вентилятор от радиаторов.

Вырезать фланец-проставку толщиной 10мм или, что проще всего, взять старый/ненужный/сломанный 120мм вентилятор, выломать из него мотор с креплением, а обечайку (корпус) использовать в качестве дистанционной проставки для крепления вентилятора.

Вроде же такой совет был для вытяжного ?

Share this post


Link to post
Share on other sites

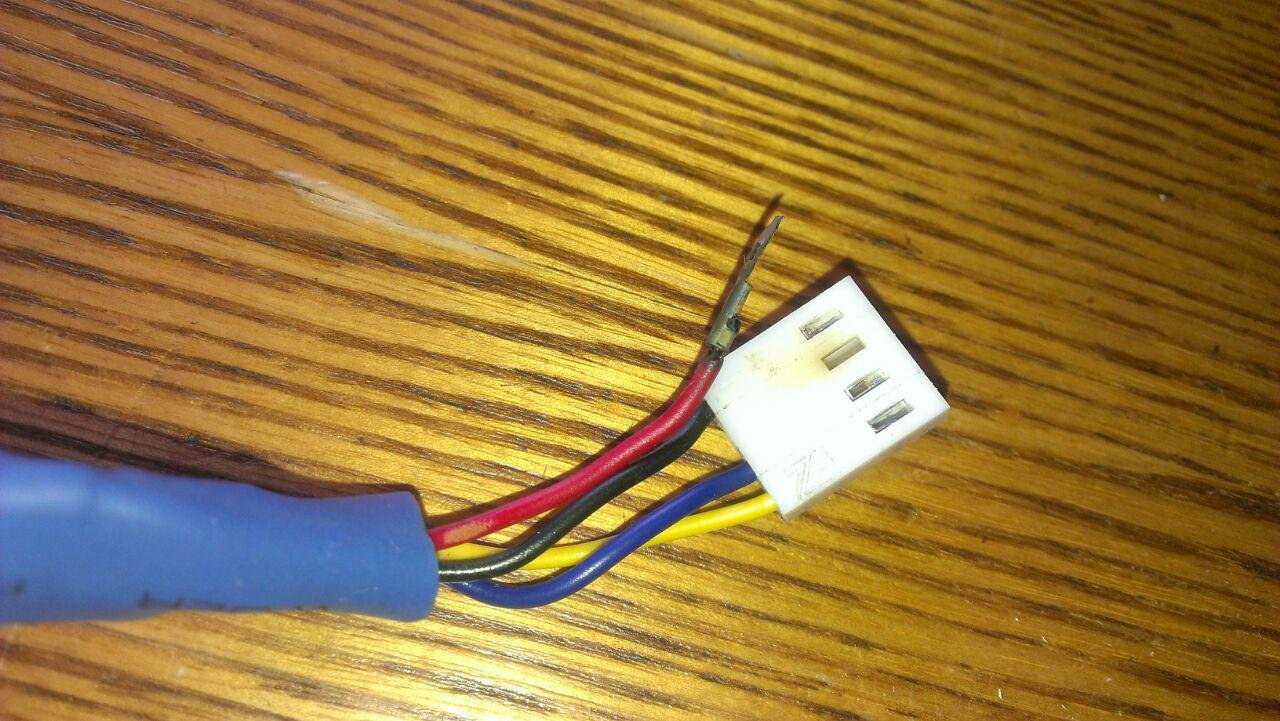

Сразу не хотел написать, думал что это мой косяк. Но спустя некоторое время и пару десятков вентиляторов TFC1212DE точно могу сказать, что штатные разъемы не выдерживают токи в 3А. От пары недель до нескольких месяцев и случается неожиданность. На фото вентилятор, о переделке которого я писал месяц назад в этой теме. По мере поступления пациентов переделываю питание на 6 пин с разветвителем от контрольки. Не испытывайте удачу, делайте сразу хорошо.

Скрытый текст




Share this post


Link to post
Share on other sites
1 час назад, redgy92 сказал:

 точно могу сказать, что штатные разъемы не выдерживают токи в 3А



Мамы,те, что с пружинным контактом на самом вентиляторе и больше выдерживают.

Обрати внимание на штыри ответной части - на 99% там грубая вырубка с заусенцами и в результате контакт не всей плоскостью, а точечный.

Потому и перегревается и горит.

Share this post


Link to post
Share on other sites
28.07.2019 в 00:22, Uliss сказал:

на 99% там грубая вырубка с заусенцами

Ничего не смог рассмотреть или нащупать. Микроскопа нету, к сожалению 🙂

Так предлагаешь заполировать штыри? Как по мне, так это еще больший изврат, чем переходник-разветвитель. Сомневаюсь, что получится со 100% результатом, контролировать результат как?

Share this post


Link to post
Share on other sites

подскажите пожалуйста если сделать с эти вентилятором (только у меня на 3.24А) тоже что в этом видео

https://www.youtube.com/watch?v=BJ_-wqF4-4Y&t=211s

припаять на провод тахо датчика сопротивление 2.2 кОм и подать на него 5 вольт с молекса

начнет ли видеокарта видеть обороты и управлять оборотами и не сломаю ли я ее



замерял видяха дает на тахо 3.2 В и на PWM тоже 3.2В

вентилятор который видеокарта видит и регулирует отлично Nidec VA450DC 3.9A дает на тахо и на PWM вроде 3.2В и 1.4 В (могу путать куда и сколько)

А этот delta-pfc-1212de дает на тахо и на PWM 0.24В



И еще вопрос: если навешать этих delta-pfc-1212de примерно 6 штук на один проводок PWM  от Nidec VA450DC , который присоединен к видеокарте и регулируемого ею же , то не пострадает ли видеокарта или кулера ?



Есть ли лимит сколько их можно заPWMить од одного кулера присоединенного к видеокарте

Share this post


Link to post
Share on other sites
7 часов назад, Nidec сказал:

замерял видяха дает на тахо 3.2 В и на PWM тоже 3.2В



Чем это намеряно? Если тестером, то при каком уровне оборотов?

Так-то, лучше смотреть амплитуду импульсов осциллографом.

Share this post


Link to post
Share on other sites
2 часа назад, Uliss сказал:



Чем это намеряно? Если тестером, то при каком уровне оборотов?

Так-то, лучше смотреть амплитуду импульсов осциллографом.

тестером мерял, кулера на максимальных а видеокарта не смотрел на каких

у меня осциллографа нет

сделал как в видео , впаял резистор , подал 5 В и ничего не получилось, не удалось получить обороты с кулера  delta-pfc-1212de (куплены в кассетах, бу , с сервера, уверен что оригинал)

может что то не так понял или делал?



Share this post


Link to post
Share on other sites
8 часов назад, Nidec сказал:

сделал как в видео , впаял резистор , подал 5 В и ничего не получилось



Так на видео резистор и внешнее питание только для того, чтобы посмотреть сигнал на осциллографе.

У вентилятора выход "открытый коллектор", это как свободный контакт реле, второй контакт которого на земле.

Собственно, автор сам об этом говорит и объясняет что это и зачем - https://youtu.be/BJ_-wqF4-4Y?t=136




Share this post


Link to post
Share on other sites

@Uliss спасибо

Edited by Nidec

Share this post


Link to post
Share on other sites
27.07.2019 в 22:27, redgy92 сказал:

По мере поступления пациентов переделываю питание на 6 пин с разветвителем от контрольки.

Не везет мне с этими вертухами. У всех, что переделывал, рано или поздно горели разъемы. Переделывал на колхоз из молексов и 6пин. Но и они не долго прожили. Скорей всего потому, что разъемы брал от китайских переходников от райзеров. Тратиться на разъемы не хотелось, теперь ремонтирую по нескольку в месяц 🙂


Share this post


Link to post
Share on other sites
