9 минут назад, Uliss сказал:



Это же не глушак к 2-тактному мотику, нечему тут резонировать, на входе ламинарный поток.

На каждом переотражении звуковая волна ослабляется.

Как мячик - упал на землю и с каждым подпрыгиванием высота уменьшается - теряется энергия на деформацию оболочки и сжатие воздуха.

еще вопрос данные перегородки из чего лучше делать:

1)из дсп как и корпус

2) из мин ваты которой весь корпус обивается

3) дсп +обшитое мин ватой

4) еще варианты?

Share this post


Link to post
Share on other sites

2) из мин ваты которой весь корпус обивается

3) дсп +обшитое мин ватой

Share this post


Link to post
Share on other sites
2 часа назад, Uliss сказал:

2) из мин ваты которой весь корпус обивается

3) дсп +обшитое мин ватой

скорее всего 3 вариант придется. Просто я не представляю как минвату закрепить чтоб крепко держалась. саморезы в ней - раскрошат её, если на "грибок" для утеплителя крепить, то ее сложно будет под углом закрепить как на скрине вы рисовали, если ее клеить то тоже держаться плохо  будет...

Share this post


Link to post
Share on other sites

@GoldDog

Diealex Опубликовано: 29 сен 2017, 10:17 "...Материал корпуса - фанера или ОСП. ОСП чуть лучше по акустическим свойствам. Фанера - удобнее в работе и кройке заготовок. Наполнитель -  пенобазальт 50 мм. Укрыт нетканым пароизоляционным материалом. Материю крепим мебельным степлером скобами 5- 10 мм...."



Share this post


Link to post
Share on other sites

@GoldDog , да пофиг, из чего перегородки сделаете, хоть из оргалита или склеенного в 3-5 слоев гофрокартона от коробок, работать на них будет обшивка из шумки, а задача перегородок ее удерживать.

Я, вообще, когда пробовал глушитель такого типа на А2-терминаторах, то сделал его из половины коробки от напольного вентилятора - она по размерам подходила почти впритык. Все было картонным - и стенки и перегородки.

Share this post


Link to post
Share on other sites

Делал самостоятельно шумоподавляющие короба, правда не для s9, а для t2, но сути не меняет. За основу был взят ящик 800*400*400, толщина доски 16мм. Внутрянка была заделана knauf acoustic 50мм, вата завернута в пароизоляцию, иначе асик начнет затягивать волокна ваты в себя. На выпуск асику надета шупопоглощающая гофра. Впускное окно было выполнено в произвольной форме в нижней части коробка. Итог: шума становится значительно меньше, о 30 Дб конечно речи не идет, думаю в таком исполнении получается в районе 50 Дб. Также в качестве эксперимента был выполнен вариант, где и на впускное окно короба одевается звукопоглощающая гофра - такой вариант значительно убирает оставшиеся высокие частоты шума. При таком исполнении не было замечено увеличение температуры или скорости вращения винтов. Полагаю, что можно добиться еще большего снижения шума используя в качестве ваты не knauf acoustic, а стопзвук - у них плотность 60 кг/м3 против 15 у knauf. Гофра по длине на выпуск использовалась 1.5 м, на впуск 0.5 - Шума на конце выпуска нет совсем, на впуске практически не заметен. При использовании гофры к коробе нужно очень внимательно следить, чтобы не было утечек горячего воздух вместе подсоединения гофры на кулер - иначе получите в лучшем случае незначительно повышение температуры по плате, а при сильной утечке - перегрев. Кулер от БП дует в общее пространство короба, на температурный режим не влияет. Вариант отвода горячего воздуха через обычную метализированную гофру ничем в плане снижения шума, не поможет - такая гофра резонирует, звук в ней не рассеивается и на выходе получите все тот же шум. Гофру использовал такого плана, как на фото. Упаковка 10м, цена в районе 3300 р.


Share this post


Link to post
Share on other sites

Господа, подскажите еще,пожалуйста. как лучше организовать выброс и вдув воздуха через одно отверстие для каждого? Тоесть в окно например одна дырка на вдув одна на выдов, а коробов например 8-10. Гофры от них нужно обьеденить в одну ,чтобы она как раз в итоге приходила в одну дырку. как это лучше сделать? Через соединители как-то? Или есть какие-то спец приблуды для этого? Или делать отдельный короб в который будет например 8-10 гофр приходить от каждого короба с асиков а уже в один этот общий короб идет вдув а в другом выброс? в общем подскажите плз.


Share this post


Link to post
Share on other sites

@GoldDog

30 минут назад, GoldDog сказал:

Господа, подскажите еще,пожалуйста. как лучше организовать выброс и вдув воздуха через одно отверстие для каждого? Тоесть в окно например одна дырка на вдув одна на выдов, а коробов например 8-10. Гофры от них нужно обьеденить в одну ,чтобы она как раз в итоге приходила в одну дырку. как это лучше сделать? Через соединители как-то? Или есть какие-то спец приблуды для этого? Или делать отдельный короб в который будет например 8-10 гофр приходить от каждого короба с асиков а уже в один этот общий короб идет вдув а в другом выброс? в общем подскажите плз.


У нас схема на 7 асиков (3 шт - т2; 3 шт - е10; 1 s9) реализована следующим образом. Асики размещены в едином двух этажном коробе, к каждому асику подключена шумоподавляющая гофра 150 мм внутренний диаметр (она на фото в посте выше), гофры заведены в металлический прямоугольный вентканал, который напрямую состыкован с оконным проемом. Впуск воздуха в короб осуществляется через пропиленные отверстия снизу короба. Короб дополнительно обшит звукоизоляцией - уровень шума приемлемый, рядом с ним не поспишь, но для отдельного закрываемого помещения сгодится.

По твоей схеме - схема выброса работать не будет, у тебя получается бутылочное горлошко между коробом и окном, выбросу ничего мешать не должно, не должно быть сужений, иначе 100% перегрев. Также важна и длинна магистралей впуска и выпуска - чем она длиннее тем тяжелее прокачать асикам воздух.

Если уровень шума внутри помещения не столь важен, делай общий короб с естественным забором воздуха из помещения. Выпуск можешь реализовать через один большой короб (или вентканал) - главное чтоб он напрямую был соединен с окном, без заужения. Вариант с индивидуальными коробами поможет снизить уровень шума, но и мороки с каждым коробом будет большем, чем с одним большим. По впуску нужно смотреть хватает ли естественной приточки, но тут куча вариантов.

Share this post


Link to post
Share on other sites
1 час назад, Roots99 сказал:

@GoldDog

У нас схема на 7 асиков (3 шт - т2; 3 шт - е10; 1 s9) реализована следующим образом. Асики размещены в едином двух этажном коробе,

Можешь фото скинуть если не сложно?

Share this post


Link to post
Share on other sites

Привет всем.

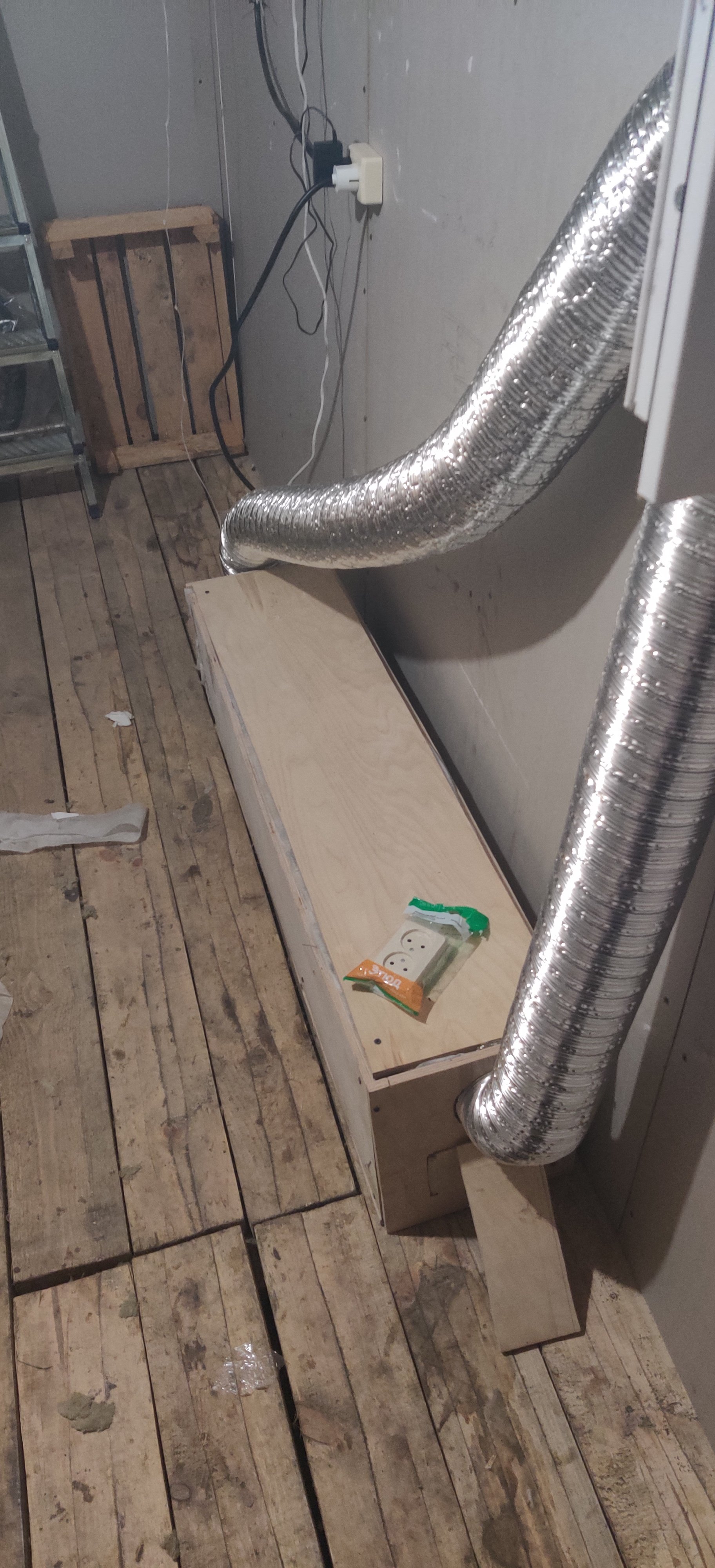

Делюсь опытом, собрал свой короб под м21с, прочитав все 56 страничек. Сделал лабиринт, с зубами на входе и выходе и сделал впуск и выпуск обычными гофрами.

По времени заняло пару вечеров, результатом доволен.

Было 76 дБ, стало 40-41 дБ, это все рядом с асиком.

Переживал, что асик будет крутить кулеры больше, но опасения были зря.

На впуск идёт длинная гофра, на выпуск короткая (та, что ближе к нам на фотографии). Сделан короб не идеально, но будет время сделаю красиво, уверен, что ещё 1-2 дБ можно будет срезать.

Внутри вата, Технониколь, плотность 40-45, обитая пароизолом.






Edited by Boogeyman

Share this post


Link to post
Share on other sites

Ребята .... сделал себе коробки ..... в комнате спокойно спать можно ..... Радеон Р9 шумит больше, чем С9 в коробке ! 🙂



Фото я в эту тему скидывал ! 🙂

-------

Всего сделал таких коробок штук 15-ть ... себе 3 шт  ... остальные другим ... все довольны ! 🙂

Edited by baloga

Share this post


Link to post
Share on other sites

Легким движением руки старый шкаф превращается в .... майнербокс на 8 S9-х.

Собрал такой, фоток нет. Для 8 асиков дырка в окно возможно понадобится побольше, особенно для лета.

Скрытый текст







cabinet_v1.zip

Share this post


Link to post
Share on other sites

Всем привет,народ подскажите новичку.

Кто нибудь делал шумодавилки такого плана для s17,как дела с температурой?Видел пост про синтипон вместо каменной ваты,а применения по факту не нашёл,он глушит шум или нет?

Share this post


Link to post
Share on other sites
39 минут назад, DemoN071 сказал:

для s17,как дела с температурой

 чем у с17, отличаются вентиляторы от с9?

 Главное это t всасываемого воздуха

Share this post


Link to post
Share on other sites

Я думаю ни чем,асик ещё не доставили,просто хотел подготовить бокс,вот и спрашиваю.

А по поваду синтипона что можете сказать?

Share this post


Link to post
Share on other sites
19 минут назад, DemoN071 сказал:

синтипона

ничего, не пробовал, вата глушит точно

Share this post


Link to post
Share on other sites

Всем привет

Нужно сообразить шумоподавления на 100 асиков s9

Жижа по сути идеальный вариант но на деле оказалось очень затратный

Посещение складского типа квадратов 25-30

Нужен бюджетный вариант снижения шума!

Типа стеллаж с асиками в коробке с перегородками какая комбинация материалы как лучше

Share this post


Link to post
Share on other sites
14 часов назад, Отчаянный сказал:

как лучше



Лучше эту и соседние темы почитать.

Share this post


Link to post
Share on other sites
1 час назад, Uliss сказал:



Лучше эту и соседние темы почитать.

56 страниц...

Ладно пойду КамАЗ корточки выгружу)))

Share this post


Link to post
Share on other sites
3 часа назад, Отчаянный сказал:

56 страниц...



Правильно.

Их один раз уже написали, а ты хочешь, чтоб тебе все заново переписывали?

Share this post


Link to post
Share on other sites

@Отчаянный 56 страниц это что много? Я книгу читаю 100-150 страниц в час, т.е за вечер спокойно можно 500 страниц прочитать, а тут тебе НУЖНО, но тебе лень 50 страниц прочитать, тем более что половина сообщений не по теме и их читать НЕ нужно. Было время я начинал майнить И ВСЕ ТЕМЫ ВСЕХ РАЗДЕЛОВ прочитал!

Share this post


Link to post
Share on other sites
13.12.2019 в 14:54, Boogeyman сказал:

Привет всем.

Делюсь опытом, собрал свой короб под м21с, прочитав все 56 страничек. Сделал лабиринт, с зубами на входе и выходе и сделал впуск и выпуск обычными гофрами.

По времени заняло пару вечеров, результатом доволен.

Было 76 дБ, стало 40-41 дБ, это все рядом с асиком.

Переживал, что асик будет крутить кулеры больше, но опасения были зря.

На впуск идёт длинная гофра, на выпуск короткая (та, что ближе к нам на фотографии). Сделан короб не идеально, но будет время сделаю красиво, уверен, что ещё 1-2 дБ можно будет срезать.

Внутри вата, Технониколь, плотность 40-45, обитая пароизолом.






Денег сколько было потрачено?

Share this post


Link to post
Share on other sites

@Отчаянный  немного. фанера стояла без дела в сарае, докупил 2 гофры - порядка 300р. утеплитель - 500р. пароизол - 100р

если бы фанеры не было, потратил бы на круг около 3 тысяч, думаю.



 @lexany21  на счёт температуры на впуске, у меня обороты не падают почему - то. было -7 за бортом, гофра в инее, обороты асика 3500-4000. температура за бортом 0 - обороты асика 3900-4200. Поездил с расположением асика - уменьшил длину на впуск, толку не дало 🙂



то есть не так уж и сильно влияет, конкретно на мой м21с.



короб по факту можно было сделать меньше в длину, но что есть то есть уж.

пересобрал короб, сделал плотнее, стало 39-41 дб. норм, вполне устраивает
