Разгон Metabank ASIC

Recommended Posts

Guest ddr533

Кто разгонял Metabank ASIC?

Поделитесь инструкцией, пожалуйста. Я сам паяю криво, но нашёл человека, который готов помочь в этом вопросе. Однако ему нужна схема.



Share this post


Link to post
Share on other sites

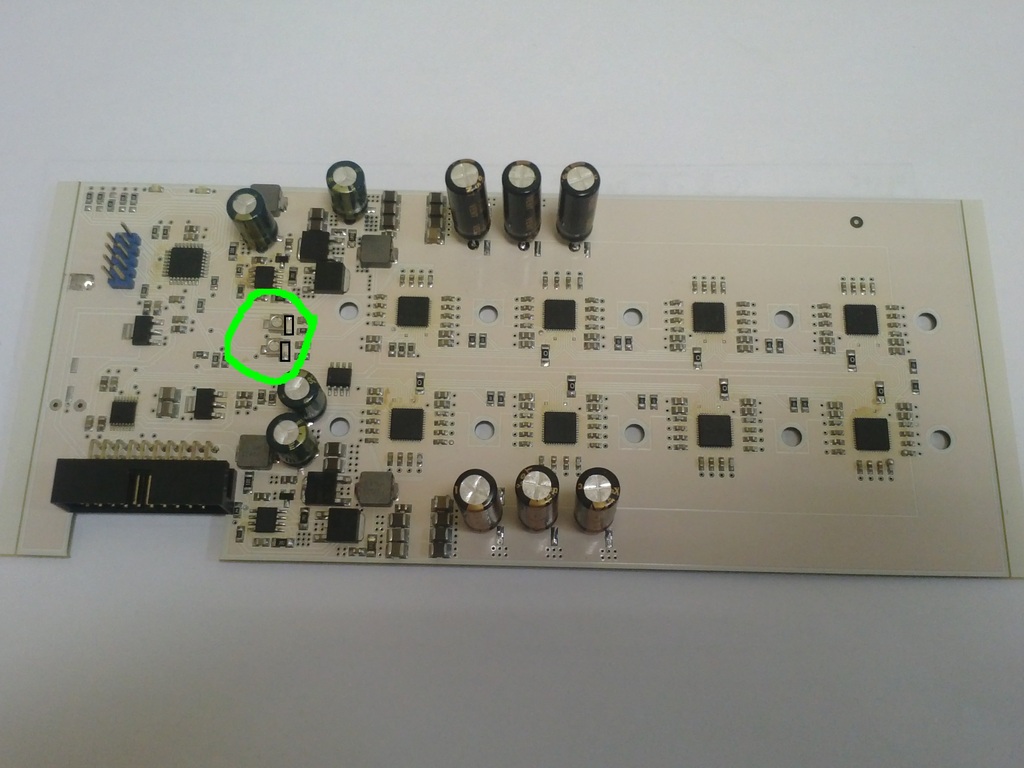

4540559.jpgПаяем где выделено переменный резистор, либо где выделено черным, smd резистор на 82 ом, если хорошее охлаждение, но ябы не советовал вам 82 паять, а впоял бы 68 или 75

Share this post


Link to post
Share on other sites

Типоразмер постоянных резисторов 1206. Выпаять можно либо термовоздушкой, либо двумя паяльниками - греем сразу обе площадки штатного резистора двумя паяльниками ватт по 25, потом этими же паяльниками как пинцетом снимаем его (я выпаивал именно так, хотя и термовоздушка имеется). Запаял на замену 68 Ом - лучшие платы дают 22-22,5МХ/с. На платах с вольтмодом лучше изменить клокбиты на 53 (по умолчанию - 54), это умеет форк bfgminer от needbmw, и форки от alpet.



P.S. Ради интереса выпаял пару конденсаторов электролитов (2200мкФ которые у чипов) - параметры хорошие, емкость 2100 в среднем, ESR - 20 миллиОм - что весьма хорошо.

Edited by Right13

Share this post


Link to post
Share on other sites

Кто разгонял Metabank ASIC?

Поделитесь инструкцией, пожалуйста. Я сам паяю криво, но нашёл человека, который готов помочь в этом вопросе. Однако ему нужна схема.

Когда человек запаяет, не забудь заменить блок питания, тк штатный скорее всего не потянет, и заменить или добавить вентиляторы.

Share this post


Link to post
Share on other sites

я впаял сопротивление 88 ом у меня 7 плат работает уже 2 недели без глюков и провалов поставил пару вентилей на вдув поставил все это счастье вертикально, поставил форк от needbmw клок бит 53. поставил блок питания на 1350 вт от термалтэйк. пока полет нормальный, работает как огонь. общая скорость 175 гх.

Edited by linkasum

Share this post


Link to post
Share on other sites





Я сам паяю криво, но нашёл человека, который готов помочь в этом вопросе. Однако ему нужна схема.

Не схема ему нужна, а каналы аджустумент, которые управляют питанием чипов.

Схема ему поможет, если он ламповый телевизор чинит.



Либо приносим мне и не мучаем мозг двумя паяльниками, воздушкой и прочим.... тем более 1206 даже обученаая абизяна впаяет.



Расценки:

Просто посадить - бесплатно

Если нет номиналов - продаю резюки очень дорого - по 50р за штуку (реальная цена в ленте - 10-20коп)

Если есть майнилка, но ничего вообще не понимаешь, а хочется разогнать, то 1500р. (разобрать впаять собрать)

Share this post


Link to post
Share on other sites

Типоразмер постоянных резисторов 1206. Выпаять можно либо термовоздушкой, либо двумя паяльниками - греем сразу обе площадки штатного резистора двумя паяльниками ватт по 25, потом этими же паяльниками как пинцетом снимаем его (я выпаивал именно так, хотя и термовоздушка имеется). Запаял на замену 68 Ом - лучшие платы дают 22-22,5МХ/с. На платах с вольтмодом лучше изменить клокбиты на 53 (по умолчанию - 54), это умеет форк bfgminer от needbmw, и форки от alpet.



P.S. Ради интереса выпаял пару конденсаторов электролитов (2200мкФ которые у чипов) - параметры хорошие, емкость 2100 в среднем, ESR - 20 миллиОм - что весьма хорошо.

скажите как изменить клок биты? впаял на 75 om резисторы на одну плату клок биты 54 стоит но что то прироста нет заметного .109~108 гх прыгает но стабильно

Share this post


Link to post
Share on other sites

54 - штатно, остальное через мониторинг или опрос чипов меняется.
Читайте толк, который закрыт, а в зависимости от софта, это управление идет через libbitfury.h или spidev.c

Share this post


Link to post
Share on other sites
Guest ddr533

Спасибо всем за ответы!

Если впаивать резисторы на 68 ОМ, то как сильно увеличивается нагрева, и при этом какой будет хешрейт на плате? На картинке выделено два места для резистора. Надо паять два резистора всё таки или один?

Выше писали про замену БП и СО. У меня тройняшка, БП стоит на 750 ватт чифтек. СО тоже вроде бы неплохое. В моём случае тоже придётся тюнинговать всё?

Edited by ddr533

Share this post


Link to post
Share on other sites

Подскажите где скачать образ SD карты для raspberry с доработанным web-интерфейсом и форком bfgminer от needbmw

Share this post


Link to post
Share on other sites

Подскажите где скачать образ SD карты для raspberry с доработанным web-интерфейсом и форком bfgminer от needbmw

попробуй вот от сюда образы http://mirrors.linuxoid.in/misc/asic  распакуй 7zip

Share this post


Link to post
Share on other sites

Инструкция по разгону.



1. Перепаять ОБА резистора (с надписью "390", номинал 39 Ом, расположение см. выше на картинке) на 68, 75 или 82 Ома. Чем выше сопротивление - тем больше нагрев и энергопотребление. Я перепаял 5 плат на 82 (взял обычные МЛТ на 0,5Вт), БП оставил стоковый, но устройство вынес на балкон, в квартире платы нагреваются так что палец к чипам надолго не приложить...

2. Рекомендуется снять с плат радиатор и заново промазать термопастой (КПТ-8) под чипами. При закручивании - раскручивании саморезов нужно быть крайне аккуратным, чтобы отвёртка не соскочила на плату.

3. После включения устройства красные светодиоды начинают гореть постоянно. Это нормальное явление при вольтмоде.

4. Изменить частоту чипов. В cgminer.conf последним (до закрывающей скобки) добавить параметр "bitfury-clockbits" : "53" (для 75 и 82 Ома нужно значение 53, для 68 вроде можно оставить на 54). Если качали образ http://mirrors.linuxoid.in/misc/asic/ то файл cgminer.conf находится по адресу /home/pi/.cgminer, в остальных случаях индивидуально.

5. Радоваться повышенному хешрейту. Замена всех резисторов на 82 Ома даёт для одиночного устройства искомые 120-122 ГХеш.

Edited by dessadessa

Share this post


Link to post
Share on other sites
Guest ddr533

Инструкция по разгону.



1. Перепаять ОБА резистора (с надписью "390", номинал 39 Ом, расположение см. выше на картинке) на 68, 75 или 82 Ома. Чем выше сопротивление - тем больше нагрев и энергопотребление. Я перепаял 5 плат на 82 (взял обычные МЛТ на 0,5Вт), БП оставил стоковый, но устройство вынес на балкон, в квартире платы нагреваются так что палец к чипам надолго не приложить...

2. Рекомендуется снять с плат радиатор и заново промазать термопастой (КПТ-8) под чипами. При закручивании - раскручивании саморезов нужно быть крайне аккуратным, чтобы отвёртка не соскочила на плату.

3. После включения устройства красные светодиоды начинают гореть постоянно. Это нормальное явление при вольтмоде.

4. Изменить частоту чипов. В cgminer.conf последним (до закрывающей скобки) добавить параметр "bitfury-clockbits" : "53" (для 75 и 82 Ома нужно значение 53, для 68 вроде можно оставить на 54). Если качали образ http://mirrors.linuxoid.in/misc/asic/ то файл cgminer.conf находится по адресу /home/pi/.cgminer, в остальных случаях индивидуально.

5. Радоваться повышенному хешрейту. Замена всех резисторов на 82 Ома даёт для одиночного устройства искомые 120-122 ГХеш.

Спасибо за подробную инструкцию!

На сколько увеличилось энергопотребление?

Share this post


Link to post
Share on other sites

На сколько увеличилось энергопотребление - не могу сказать, не замерял ни до, ни после вольтмода  :)

спасибо за инструкцию! а можно как ни буть на каждый чип разный клокбит поставить? если можно то какую команду написать.?

Edited by vit

Share this post


Link to post
Share on other sites

Можно. Либо в конфиге "bitfury-clockbits" : "плата:чип:клокбиты, плата1:чип:1:клокбиты" и т.д. ("bitfury-clockbits" : "0:0:53, 0:1:54, 0:2:53" и т.д.

Либо через командную строку --bitfury-clockbits="0:0:53,0:1:54,0:2:54" и т.д.

Для bfgminer'a от needbmw

Edited by Right13

Share this post


Link to post
Share on other sites
Guest ddr533

Ребят, не скажите какой типоразмер постоянных резисторов брать?

Share this post


Link to post
Share on other sites

Ребят, не скажите какой типоразмер постоянных резисторов брать?

Если SMD, то 1206 стоят у Метабанка на 39 Ом, а вообще можно обычные на 0,125 - 0,5 Вт (с небольшим разбросом значений, до 5%, чем точнее, тем лучше). Я взял советские МЛТ на 82 0,5 Вт :)

Edited by dessadessa

Share this post


Link to post
Share on other sites

Ребят, не скажите какой типоразмер постоянных резисторов брать?

1206

Share this post


Link to post
Share on other sites
Guest ddr533

Спасибо!

На неделе попробуем запаять, о результатах отпишусь.

Share this post


Link to post
Share on other sites

Лучше все же на 75Ом + серверные вентиляторы ADDA AD0812XB-Y52 + 53 клок на все чипы + реинит, если меньше 2,158гх/с

Пока на элигиусе это выглядит так:



3 hours 118.02 Gh/s

Edited by anatolikostis

Share this post


Link to post
Share on other sites
Guest ddr533

Эх, греться они будут адово чувствую.....

Share this post


Link to post
Share on other sites
Guest ddr533

Запаяли 10 из 15 плат

на 5 плат поставили резисторы 75 ОМ

на 5 - 82 ОМ

Далее вольтмод прекратили, так как потребление из розетки составило 700 Ватт (ранее 480 Ватт).

Итоговый хешрейт 335 Гх/c

Edited by ddr533

Share this post


Link to post
Share on other sites

хм.. у меня запаяно 15 плат на 82 ом.. потребление меньше 650-700

Share this post


Link to post
Share on other sites
Guest ddr533

БП штатный чифтек на 750 ватт?

Share this post


Link to post
Share on other sites
