Удаленное управление реле питания ригов

[sergwayne 303]

Друзья\коллеги, нужна помощь с автоматизацией управления питания в контейнере.

Есть 10+ ригов, хочу организовать удаленное управление питанием на них по Eth



Есть идея взять типа такого модуля управления:



на каждый риг у меня стоит автомат в щитке, вопрос какие автоматы мне нужно поставить взамен, для того чтобы я мог через этот модуль ими управлять?



В автоматике я не силен, у кого есть опыт чего то подобного посоветуйте плиз, какие автоматы или пускатели, не знаю как точно они называются, лучше использовать?

Edited 21 Jul 2019, 13:18 by sergwayne

[moneymaker 3475]

У open-dev было реле на 10А, поставьте в разрыв на питание рига, управлять можно с их же сторожевого таймера.

[sergwayne 303]

5 hours ago, moneymaker said:

У open-dev было реле на 10А,



чтото не вижу сейчас на их сайте ничего подобного..

кто в электрике разбирается, подойдут ли такие импульсные автоматы для этого реле?





[moneymaker 3475]

@sergwayne похоже убрали((( напишите им на почту, наверняка что-то осталось.

[Uliss 10262]

4 часа назад, sergwayne сказал:

кто в электрике разбирается, подойдут ли такие импульсные автоматы для этого реле?



В зависимости от логики работы командного контроллера.

Это имп. реле работает как кнопка включения на настольной лампе - нажал кратковременно кнопу (подал упр. напряжение) и реле включилось, нажал еще раз - выключилось. Им удобно свет включать/выключать в коридоре или большом холле с разных/многих сторон.

Для управления питанием майнеров лучше подойдут контакторы - по сути это мощные реле.

Посмотрите, эта тема уже обсуждалась и есть конкретные наработки в этом вопросе и работоспособное воплощение в железе.

https://forum.bits.media/index.php?/topic/11086-удалённое-управление-майнером/

https://forum.bits.media/index.php?/topic/11158-удалённое-управление-электропитанием-асиков/

https://forum.bits.media/index.php?/topic/52461-управляемые-pdu-для-асиков-32а-и-выше/

[feNDer2k5 156]

Можно еще на каждый риг в разрыв сетевого провода поставить народный Sonoff Basic на 2кВт, правда они работают через Wi-Fi, но это даже удобнее.

Edited 19 Jul 2019, 08:03 by feNDer2k5

[BaiBakMytant 105]

Помогу тебе...пиши в ЛС.

https://forum.bits.media/index.php?/topic/150238-allроссия-система-автоматизации-майнинг-фермы-при-зависании/&tab=comments#comment-1816388

Edited 20 Jul 2019, 00:10 by BaiBakMytant

[sergwayne 303]

@Uliss  спасибо за инфу, посмотрел старые темы, в 1й там в основном по управлению асиками и ВПН, 2я что-то похожее но половина ссылок уже не работает, да и может уже спустя 4года что-то новое появилось, а 3тя вообще не про тот девайс что мне нужен.



сейчас еще полазил по алиэкспрессу, вот есть еще типа такого модуля, пишут хорошие отзывы:

https://ru.aliexpress.com/item/32949556277.html?spm=a2g0o.detail.1000014.21.436f3983XXwtJf&gps-id=pcDetailBottomMoreOtherSeller&scm=1007.13338.115306.0&scm_id=1007.13338.115306.0&scm-url=1007.13338.115306.0&pvid=600ca6d2-089c-447c-abb4-78a086e7fc9c





каждое реле имеет 3 состояния:

• вкл
• выкл
• пульс



по описанию, реле держит до 10А, как я понимаю это можно включить напрямую в разрыв провода плюса от автомата 10А на розетку рига.  Риги у меня потребляют от 1 до 1.5 кВт, читал что на постоянной нагрузке эти реле могут долго не прожить.

Если же подключить по импульсной схеме то можно сделать управление через импульсное реле, и там можно хоть до 100А автоматами управлять, я прав? те нужны именно импульсные  автоматы а не контакторы?



On 7/19/2019 at 11:01 AM, feNDer2k5 said:

в разрыв сетевого провода поставить народный Sonoff Basic на 2кВт



не спасибо, это уже проходили, дорого и не надежно.



[sergwayne 303]

@BaiBakMytant  мне не нужно управление по gsm или wi-fi, это все не надежно, а просто по патчкорду. да и на какие нагрузки ваши реле расчитаны мне не понятно.  мне нужна простая схема, управления автоматами до 10А, 32А и 100А.

[vovchik 1132]

9 минут назад, sergwayne сказал:

wi-fi, это все не надежно

Больше 2 лет стоят вайфай розетки и никаких проблем за это время не было.Каждая розетка рассчитана до 3.5 кват.

[sergwayne 303]

@vovchik  проблемы с вай-фай и гсм обычное явление. я предпочитаю проводную связь (патчкорды).  да и на все риги ставить розетку, а еще есть и асики, ну это вообще не вариант.

[kerk 660]

18.07.2019 в 18:49, sergwayne сказал:

Друзья\коллеги, нужна помощь с автоматизацией управления питания в контейнере.

Есть 10+ ригов, хочу организовать удаленное управление питанием на них по Eth



Есть идея взять типа такого модуля управления:





на каждый риг у меня стоит автомат в щитке, вопрос какие автоматы мне нужно поставить взамен, для того чтобы я мог через этот модуль ими управлять?



В автоматике я не силен, у кого есть опыт чего то подобного посоветуйте плиз, какие автоматы или пускатели, не знаю как точно они называются, лучше использовать?

замени автоматы на контакторы пример: https://ru.aliexpress.com/item/1604267290.html?spm=a2g0s.9042311.0.0.274233ed98wmTf

контакторами будешь управлять через реле на твоей плате

[Uliss 10262]

11 часов назад, sergwayne сказал:

Риги у меня потребляют от 1 до 1.5 кВт, читал что на постоянной нагрузке эти реле могут долго не прожить.

Если же подключить по импульсной схеме то можно сделать управление через импульсное реле, и там можно хоть до 100А автоматами управлять, я прав? те нужны именно импульсные  автоматы а не контакторы?



Я бы советовал использовать именно контакторы, а не импульсные реле.

И добавить в схему питания реле задержки на 1 -2 мин. чтобы защитить БП и фермы от кратковременных отключений/пропаданий эл.питания, которые так любят "заботливые" электрики. Типа, если быстро выкл-вкл, то вообще незаметно.... Вот именно такие дыр-дыр по питанию отлично вешают и ставят раком АТХ БП и не дают ферме перезапуститься по питанию.

[kerk 660]

1 час назад, Uliss сказал:



Я бы советовал использовать именно контакторы, а не импульсные реле.

И добавить в схему питания реле задержки на 1 -2 мин. чтобы защитить БП и фермы от кратковременных отключений/пропаданий эл.питания, которые так любят "заботливые" электрики. Типа, если быстро выкл-вкл, то вообще незаметно.... Вот именно такие дыр-дыр по питанию отлично вешают и ставят раком АТХ БП и не дают ферме перезапуститься по питанию.

поставил себе и реле тоже, выручает от таких тыр-дыр по сети 220В. Но я снял с него корпус пластмассовый, потому как греется здорово катушка электромагнита, а плата управления расположена над ней и очень хорошо подогревается (при напруге в сети 240В)

[Uliss 10262]

1 час назад, kerk сказал:

я снял с него корпус пластмассовый, потому как греется здорово катушка электромагнита

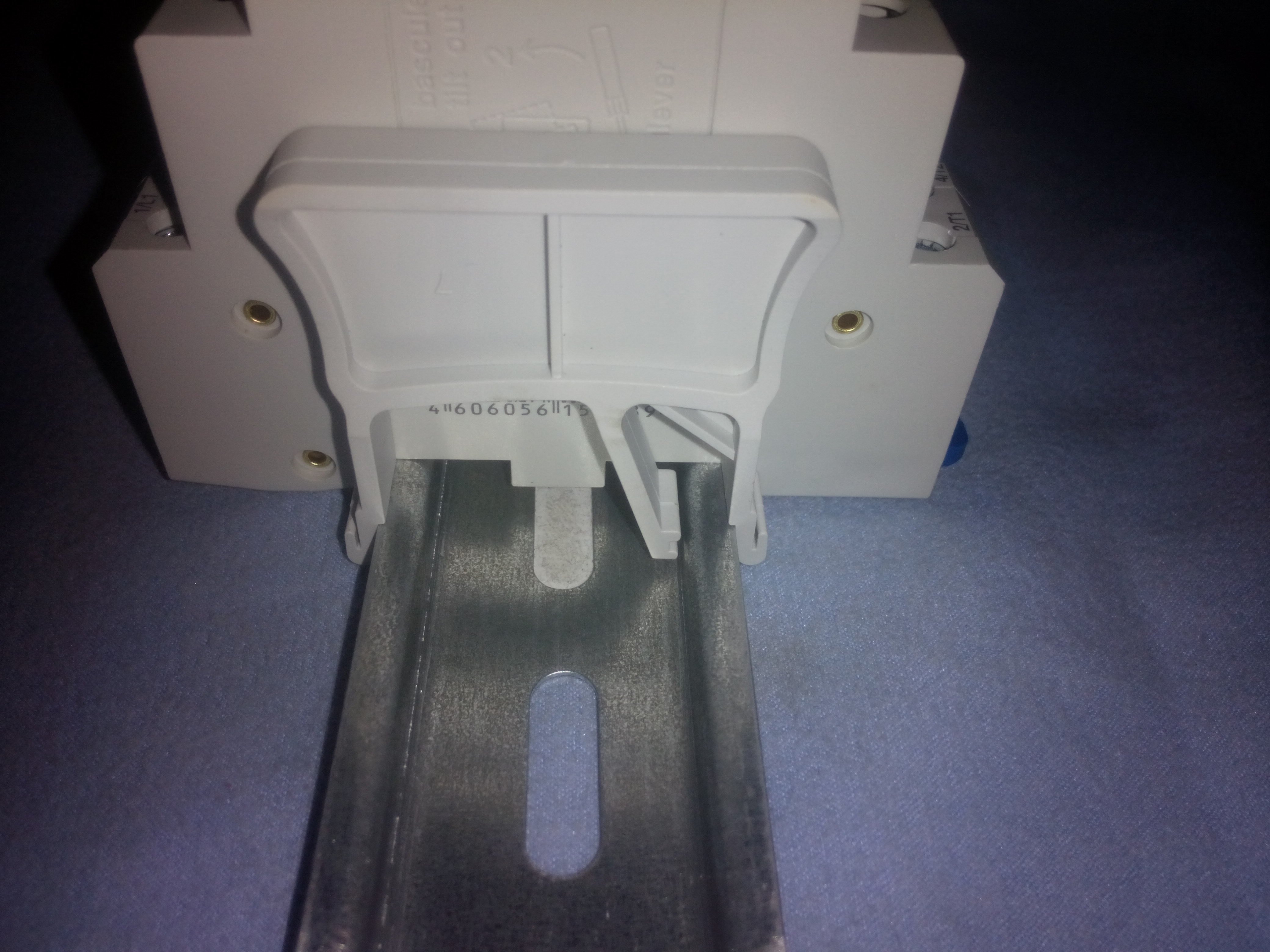

Для этого предусмотрен монтаж с дистанционными вставками между реле, контакторами и автоматами.







Можно несколько изменить логику работы и применять контакторы с 2NC (нормально замкнутыми) контактами, тогда они будут "включены" все время работы и без питания на катушке, а для кратковременного выключения нагрузки подавать на них управляющее напряжение. Соответственно, реле задержки так же нужно будет включить инверсно.

Edited 22 Jul 2019, 04:07 by Uliss

[kerk 660]

3 минуты назад, Uliss сказал:



Для этого предусмотрен монтаж с дистанционными вставками между реле, контакторами и автоматами.





не-не, я про реле задержки - контакторы в норме, я их с зазором поставил

[Uliss 10262]

2 часа назад, kerk сказал:

не-не, я про реле задержки



Если есть на контакторе пара свободных NC контактов, то можно включить их в цепь питания реле, а параллельно им включить резистор цементный.

Это как раз и будет схема снижения тока через обмотку после срабатывания реле. Ток срабатывания больше тока удержания и после того, как реле щелкнет, можно смело его уменьшить - т.е. включать обмотку через токоограничивающий резистор.

Edited 22 Jul 2019, 06:52 by Uliss

[kerk 660]

@Uliss спасибо за идею! Надо будет сделать, а то у меня иногда ночью и 260В в розетке бывает.

[sergwayne 303]

23 hours ago, kerk said:

замени автоматы на контакторы пример: https://ru.aliexpress.com/item/1604267290.html?spm=a2g0s.9042311.0.0.274233ed98wmTf

контакторами будешь управлять через реле на твоей плате



спасибо, получается примерно такая схема подключения?





При этом коннектор должен без управления быть постоянно включенным? а когда мне надо перегрузить я с модуля управления замыкаю цепь и коннектор выключает питание, все верно ?



Edited 22 Jul 2019, 18:50 by sergwayne

[kerk 660]

1 час назад, sergwayne сказал:



спасибо, получается примерно такая схема подключения?





При этом коннектор должен без управления быть постоянно включенным? а когда мне надо перегрузить я с модуля управления замыкаю цепь и коннектор выключает питание, все верно ?



Да, но по схеме немножко по другому: на А1( А2 соединён с 0 от 220в) на контакторе с модуля подаёшь фазу 220в. На 1и3 вход 220в,  а 3и4 выход питания на риг и получится как ты написал. Только контактор возьми с двумя нормально замкнутыми цепями. У меня наоборот сделано - при пропадании напруги на катушке А1 А2 контакты размыкаются и риг вырубается.

[sergwayne 303]

1 hour ago, kerk said:

Да, но по схеме немножко по другому: на А1( А2 соединён с 0 от 220в) на контакторе с модуля подаёшь фазу 220в. На 1и3 вход 220в,  а 3и4 выход питания на риг и получится как ты написал. Только контактор возьми с двумя нормально замкнутыми цепями.



а зачем 2 цепи? чем 1 полюс плох?



1 hour ago, kerk said:

У меня наоборот сделано - при пропадании напруги на катушке А1 А2 контакты размыкаются и риг вырубается.



а какой смысл? ведь 99.9% времени он должен быть замкнут. да и при включении он должен сразу иметь это состояние.



пс. заменяет ли контактор автомат? при превышении наминального тока он отключит цепь или сгорит?

[Uliss 10262]

3 часа назад, sergwayne сказал:

заменяет ли контактор автомат? при превышении наминального тока он отключит цепь или сгорит?



Контактор это аналог твоего синего реле на плате контроллера.

Только с мощными контактами. Соответственно никаких элементов защиты от КЗ и от перегрузки в нем нет.



3 часа назад, sergwayne сказал:

а какой смысл? ведь 99.9% времени он должен быть замкнут. да и при включении он должен сразу иметь это состояние.



При такой схеме включения гораздо легче к ней прикрутить любую автоматику и внешнее управления от датчиков и т.п. или использовать управление контактором и для других целей. В целом все управление получалось более гибким.

Второй момент, пару лет назад назад контакторы с парой NC контактов были достаточно редким явлением.

[kerk 660]

8 часов назад, sergwayne сказал:

а какой смысл? ведь 99.9% времени он должен быть замкнут. да и при включении он должен сразу иметь это состояние.

У меня другая задача - когда меня нет дома родственники могут выключить риг не заходя внутрь. Поэтому контактор управляется кнопкой с пульта-брелка.

[sergwayne 303]

10 hours ago, Uliss said:

Контактор это аналог твоего синего реле на плате контроллера.

Только с мощными контактами. Соответственно никаких элементов защиты от КЗ и от перегрузки в нем нет.



с учетом всех замечайний получается схема будет выглядить так?







Edited 23 Jul 2019, 12:30 by sergwayne

[kerk 660]

6 минут назад, sergwayne сказал:



с учетом всех замечайний получается схема будет выглядить так?

правильно

Edited 23 Jul 2019, 12:36 by kerk
не разглядел сразу
