2 часа назад, FEDOR000 сказал:

на входных электролитах 368  вольт должно быть 380,почему может хоть это кто подскажет?

Это чисто китайская физика. На APW3 у меня нет ни даташита, ни блоксхемы, но если сравнить с APW7, то повышающего там нет, а до моста у всех кондеров рабочее 250В, а сразу после моста - 450В. В описании рабочее указано как 375-385:

VBUS 大 电容, 工作 时 电压 375-385V

Но если учесть коэффициент выпрямления 1.4, то даже при входном 250В - ну никак не может быть более 350В на выходе.

Link to comment
Share on other sites

9 минут назад, Lexis77 сказал:

Это чисто китайская физика. На APW3 у меня нет ни даташита, ни блоксхемы, но если сравнить с APW7, то повышающего там нет, а до моста у всех кондеров рабочее 250В, а сразу после моста - 450В. В описании рабочее указано как 375-385:

VBUS 大 电容, 工作 时 电压 375-385V

Но если учесть коэффициент выпрямления 1.4, то даже при входном 250В - ну никак не может быть более 350В на выходе.

Хорошо с входным напряжением разобрались,

Теперь начинается мистика да и только, вернулся я с серверной после эксперимента с вентилятором

Перед сборкой решено было поменять два диода D10-D11 так как у стоявших показались разными переходы,поставил точно такие же,

Была пропаяна микросхема U 11

при включение  блока с прибором в сеть, сам асик начинает работать но не как положено,  вентиляторы крутятся на полные обороты, сам прибор не выходит на хеширования и вентиляторы не сбавляют обороты, отключил подключил другой бп все в норме  асик выходит на хеширование  через пару минут

вот такие дела с этим блоком питания

ремонт буду продолжать кто может подскажите кто что может

Link to comment
Share on other sites

3 минуты назад, Lexis77 сказал:

@FEDOR000 попробовать запустить только с одной хешплатой.

Пробовал сегодня,результат отрицательный блок питания не работает, грешу на драйвер хотя......



Link to comment
Share on other sites

5 часов назад, Lexis77 сказал:

но если сравнить с APW7, то повышающего там нет,

Всмысле нет? Сразу после моста стоит PFC и на его выходе и стоит банка на 450 В.

Link to comment
Share on other sites

26.09.2021 в 18:08, Lexis77 сказал:

Это чисто китайская физика. На APW3 у меня нет ни даташита, ни блоксхемы, но если сравнить с APW7, то повышающего там нет, а до моста у всех кондеров рабочее 250В, а сразу после моста - 450В. В описании рабочее указано как 375-385:

VBUS 大 电容, 工作 时 电压 375-385V

Но если учесть коэффициент выпрямления 1.4, то даже при входном 250В - ну никак не может быть более 350В на выходе.

Ничего не понял, тем более учитывая количество плюсов и постов!  Посчитаю приколом.

На "входных электолитах" (бочка, банка и пр )там должно быть 390-400, ну, пусть, и 380-400 даже. На то оно и APFC. А питание от сети хоть 190, хоть 240 - всё равно 380-400 вольт. По той же причине. У товарища APFC  глючит 100%, ему бы пару чайников по 2КВТ последовательно прямо на этот электролит прилепить, маловато нагрузка, но всё же не ноль. И осликом посмотреть. И импульсы всякие на выходе драйвера, и само напряжение 390 вольт на пульсации. Осторожненько, ибо связано с сетью. А сам инвертор при этом выключить. Тем более, схема есть.

Link to comment
Share on other sites

  • 3 weeks later...
  • 1 month later...
On 5/24/2021 at 11:37 PM, Viktor_85 said:

Уважаемые господа. Существует ли схема, готовое устройство на блоки питания innosilicon t2t, что б обмануть шину I2C. А то подтыкать асик постоянно с учетом сколько он стоит не комильфо. Я понимаю что там куча режимов. Но хотя бы что б блок запускался и показывал что есть на выходной шине. Спасибо.

Можно и без "того самого тестера" запустить - не в минус тем, кто его делает - понимаю, люди всего-лишь зарабатывают на своих способностях. Но кто может, делает так: https://youtu.be/qFD68uCJif8

Link to comment
Share on other sites

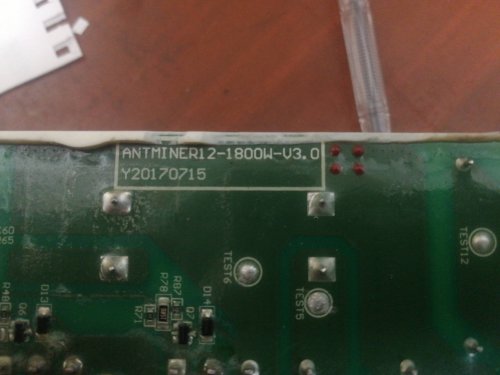

День добрый.Может есть у кого такая версия БП.Помогите распознать микросхему 6 ног



Link to comment
Share on other sites

2 часа назад, solv сказал:

Помогите распознать микросхему 6 ног

для начала маленькую тряпочку х/б пропитать бензином и ацетоном 50/50, прилепить на м/сх и заклеить сверху скотчем. Через часок аккуратненько очистить, может чего и написано. Хотя вряд ли буквы помогут, это китайцы. Тогда схему рисовать, станет понятно.

Link to comment
Share on other sites

3 часа назад, svm55 сказал:

для начала маленькую тряпочку х/б пропитать бензином и ацетоном 50/50, прилепить на м/сх и заклеить сверху скотчем. Через часок аккуратненько очистить, может чего и написано. Хотя вряд ли буквы помогут, это китайцы. Тогда схему рисовать, станет понятно.

К чему такие сложности. Скальпелем одним движением счистить и затем ваткой с растворителем или ацетоном протереть. Там обязательно будет маркировка.

Link to comment
Share on other sites

1 час назад, Splinter сказал:

Скальпелем одним движением счистить и затем ваткой с растворителем или ацетоном протереть

Не знаю уж как... Ацетоном кисточкой сколько раз этот лак тёр - не смывается. А вот холодный и чистый, если аккуратно поддеть - действительно может отлететь прям всем куском.

Link to comment
Share on other sites

Добрый день, господа форумчане. Нужен совет где копать. Имеем  APW3++.Горит мосфет апфс. При прозвонке и сравнении с рабочим все в норме. Подключаю через чайник. Индикатор моргнул. Запуск есть. На выходе как положено 12,3 вольта. Единственное почему-то на входных банках 403 вольта( не много ли?) При подключении блока напрямую (без чайника) вышибает наглухо мосфет. Но при этом успевает подняться напряжение на выходе до 12 вольт. И соответственно кулер тоже начинает работать.

Link to comment
Share on other sites

Не силен в схемотехнике .Как то так.В моем бп микросхема отсутствует, такой достался.

Скриншот 26-11-2021 101522.png

Link to comment
Share on other sites

apw3++ 12v 1600
по контрольным точкам
6-9 +317V низкое, но работает,  U8 возможно работает не так?



напряжения в дежурке совпадают.

до замены электролитов выдавал 5,5V, после замены электролитов
9-10 +12.3V
6-11 +12.6V

но диод D18 и сопутствующие R65 и C60 как КЗ показывают, что ли. Диод исправен, резистор и конденсатор проверял выпаивая


вентилятор крутится, на него приходит 8.5V

на выходе 0V КЗ
U11 напряжения нет ни на одной ноге



Link to comment
Share on other sites

25.11.2021 в 19:28, Bob112200 сказал:

Добрый день, господа форумчане. Нужен совет где копать. Имеем  APW3++.Горит мосфет апфс. При прозвонке и сравнении с рабочим все в норме. Подключаю через чайник. Индикатор моргнул. Запуск есть. На выходе как положено 12,3 вольта. Единственное почему-то на входных банках 403 вольта( не много ли?) При подключении блока напрямую (без чайника) вышибает наглухо мосфет. Но при этом успевает подняться напряжение на выходе до 12 вольт. И соответственно кулер тоже начинает работать.

Решено. Может кому-то поможет. При помощи танцев с бубном выяснилось что даже с подключением чайник в качестве токоограничииеля напряжение на входных банках поднималось до 420 вольт. Осликом замер скважности показал заполнение близкое к 100%. Виновник r50 на 1,2 ком. Был в обрыве. Идёт с датчика тока на 3 пин 1654(контроль по току)

Link to comment
Share on other sites

26.11.2021 в 05:27, solv сказал:

В моем бп микросхема отсутствует,

Как это? Мы о 6-ногой м/сх говорим? Неизвестной марки? Но включена, похоже, как усилитель сигнала токового шунта. Даже не знаю... Что-то схема смущает. Рисовали прозвонкой или по дорожкам? Если вообще нет U10, то где вход и где выход? По логике, это должен быть компаратор на ОУ. Если U10 - то сначала усилитель, потом компаратор с защёлкой (триггерная защита), но китайцы вполне могли подобрать просто компаратор. Не может быть так мало выводов, кроме земли и питания. Или где-то есть U10 (может и другое название) а впридачу эта 6-ногая. Только схема поможет, но надо повнимательней нарисовать. Лучше по дорожкам, ибо там могут быть маленькие сопротивления или он вообще пробита, прозвонкой не нарисуешь.

P.S. Специально не стираю то. что написал выше. Неправильно. Посмотрел повнимательнее картинку. Ага! А ведь счетверённый ОУ есть! Вот он 14 ног, и детальки С31, R33, R34 при нём. Но нет обратной связи для защёлкивания, нет светодиода. А может не видно. Зато есть эта загадочная м/сх. И вход у неё через конденсатор! А выход опять на защёлку. Так и хочется подумать, что это от превышения пульсаций выходного напряжения. Пульсации превысят порог, компаратор  защелкнется - защита. Тогда выкинуть её - будет и так работать.

Edited by svm55
Link to comment
Share on other sites

9 часов назад, Petromat сказал:

6-9 +317V низкое, но работает,  U8 возможно работает не так?

Ну, наверно 6-5. Т.к. 6 и 9 это горячая и холодная земля. Да, 317 мало. Нет АПФС. Не работает.



9 часов назад, Petromat сказал:

9-10 +12.3V
6-11 +12.6V

Отлично.

9 часов назад, Petromat сказал:

но диод D18 и сопутствующие R65 и C60 как КЗ показывают, что ли.

Это обмотка дежурного трансформатора.



9 часов назад, Petromat сказал:

U11 напряжения нет ни на одной ноге



Само собой. К схеме прилагалось описание. Там коротко, цитата "U3 и Q5 служат для плавного пуска и контроля выходного напряжения +385 вольт. При достижении номинального напряжения стабилитрон откроется и через оптрон даст сигнал на запуск инвертора, " Т.к. АПФС нету, инвертор не запускается.

Цитируем далее:"Как видим, APFC может работать сам по себе. Если в схеме нет КЗ далее по +385 вольт, то APFC запустится,"

Действия далее. Не допустить случайного запуска инвертора. Для чего есть много способов. Лучший - как будто сработала защита. например перемкнуть базу и эмиттер или Q4 или Q30 или перемкнуть С58 (загорится светодиод.)

Затем ищем, почему не работает АПФС. В первую очередь проверить мощный МОСФЕТ. Цел или нет - неважно, включать блок в сеть всё равно через чайник. Лампочка 100 ВТ не годится. Надо 1-2 КВт. Читайте предыдущий пост @Bob112200  с таким опытом.

Edited by svm55
Link to comment
Share on other sites

19 часов назад, svm55 сказал:

Это обмотка дежурного трансформатора

т.е. в ней кз?



19 часов назад, svm55 сказал:

Для чего есть много способов.

TEST6 и 4 нога U10, загорелся диод.

19 часов назад, svm55 сказал:

 первую очередь проверить мощный МОСФЕТ


Мощьный мосфет это Q2 (OSG65R099XZ) ? Как проверить не выпаивая?

Edited by Petromat
Link to comment
Share on other sites

34 минуты назад, Petromat сказал:

т.е. в ней кз?

Ребяты.... Ладно, наберусь терпения. Не. не КЗ, у неё сопротивление маленькое. Потом, чего там смотреть, у вас дежурка выдаёт положенные напряжения.

38 минут назад, Petromat сказал:

TEST6 и 4 нога U10, загорелся диод.

Ужос! Загорелся диод, синим пламенем мог бы. Тест 6 - это ГОРЯЧАЯ земля, а 4 нога U10 - это питание U10. Я написал, что надо делать.



41 минуту назад, Petromat сказал:

Мощьный мосфет это Q2 (OSG65R099XZ) ? Как проверить не выпаивая?

Да, к радиатору прикрученный, причём он не в КЗ, т.к предохранители не горят и 317 вольт есть. Возможно, в обрыве, а может и цел.

Делаю вывод. Отдайте ка лучше в ремонт.... Или учитесь на нём, он простой, но поспалить можно много чего...

Link to comment
Share on other sites

1 час назад, svm55 сказал:

Не. не КЗ, у неё сопротивление маленькое. Потом, чего там смотреть, у вас дежурка выдаёт положенные напряжения.

Выдает, но при прозвоне D18, R65, C60 и C62(электролитический на 220mF) все это звенит и диод звонится в обе стороны на плате, выпаивал эти элементы по отдельности - исправны. Диод в том числе. D2 менял с D18 но картина в целом не изменилась. После замены C62 прозвонка не звенит, но диод D18 все равно прозванивается в оба направления. На исправном блоке такого нет.



1 час назад, svm55 сказал:

Ужос! Загорелся диод, синим пламенем мог бы. Тест 6 - это ГОРЯЧАЯ земля, а 4 нога U10 - это питание U10. Я написал, что надо делать.

Очепятка TEST9 и 4 U10, прозвонкой замыкаю и загорается.



1 час назад, svm55 сказал:

Отдайте ка лучше в ремонт....

В моей дыре нет мастерских, ближайший город где такое чинят в 250км, не навозишься. А опыт не пропьешь, вот и учусь на нем)

Link to comment
Share on other sites

1 час назад, Petromat сказал:

но диод D18 все равно прозванивается в оба направления. На исправном блоке такого нет.

Может опять что-то напутали? Ведь 6-11 и 9-10 по 12 вольт есть. Ес-но может диод показывать КЗ, если КЗ есть по горячим 12 вольтам. Но его нет, ибо 6-11 имеет 12 вольт.



1 час назад, Petromat сказал:

Очепятка TEST9 и 4 U10, прозвонкой замыкаю и загорается.

Хорошо, что не 6. Тест 9 это земля, а 4-я нога - это питание U10.  Зачем замыкать? Да и не верю, если б так там резисторы по питанию на неё 10 ом, они б испарились. 12В/10ом=1,2 Ампера!

Замкнуть на землю надо 6-ю ногу или C31, R34. перед этим я писал C58 - ошибся. Не загорится тогда диод.

2 часа назад, svm55 сказал:

Мощьный мосфет это Q2 (OSG65R099XZ) ? Как проверить не выпаивая?

Вообще то можно, но включать обязательно через чайник. И чтоб было видно включился чайник или нет, лампочка на нём, или параллельно ему лампочку на 220 повесить любую.

Сейчас включить так - чайник не работает. На тест 5 будет 310-315 вольт. Подать на затвор транзистора 12 горячих вольт (тест11) через резистор 1 ком - чайник включится. Опять соединить затвор с землёй - выключится. Короче 1 ком на затвор и второй конец то к тест 11, то к тест 6. Чайник то вкл, то выкл. Тр-р исправен. Если ничего не происходит - плохой.

1 час назад, Petromat сказал:

прозвонкой замыкаю

Это как? Что за прозвонка? Батарейка с лампочкой, и этим Вы БП собираетесь чинить?

Дальше пишите в личку. Незачем ликбезом засорять форум.

Edited by svm55
Link to comment
Share on other sites

9 минут назад, svm55 сказал:

Может опять что-то напутали?

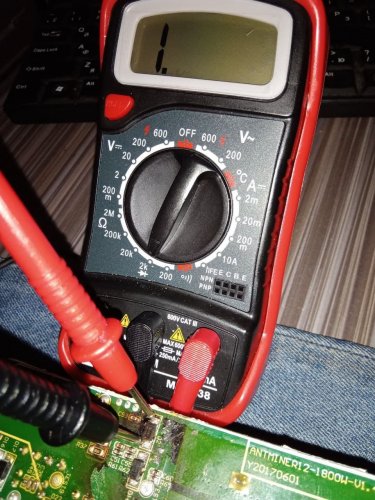

Может.photo_2021-11-28_23-53-48.thumb.jpg.7493d29c6761c92073f82c1a635e118d.jpgphoto_2021-11-28_23-53-45.thumb.jpg.5c0e3767cb2dabc1a646ad23928bcd86.jpgphoto_2021-11-28_23-53-44.thumb.jpg.d9112a8732eab97ba9f7424268adb3fb.jpgphoto_2021-11-28_23-53-42.thumb.jpg.3ffb4f4bd66e73b12fc01cc87097442a.jpg

photo_2021-11-28_23-53-37.thumb.jpg.1640927359c1cc0b52dcfee73b3b2ec5.jpgphoto_2021-11-28_23-53-41.thumb.jpg.1872a75a24879cd168e3972b0fae90c6.jpg





22 минуты назад, svm55 сказал:

Да и не верю, если б так там резисторы по питанию на неё 10 ом, они б испарились.

походу щупы толстые, 3 и 4 нога замыкались)) ну вообщем цель достигнута, светодиод горит)




26 минут назад, svm55 сказал:

Подать на затвор транзистора 12 горячих вольт (тест11) через резистор 1 ком

Хитро то как однако вы придумали, пойду искать резистор. Спасибо!)

Link to comment
Share on other sites

  Ребята, подскажите назначение эти элементов в схеме и каков их номинал. По цепи с  диодами, так понимаю, течет ток в момент , когда транзистор APFC закрыт. Я в теме ремонта три дня, так что не судите строго. Ко мне попал БП Antminer12-1600W-v2.1. Спасибо SVM55 за схемы, правда эта плата не подходит к какой-то одной, что-то из одной, что-то из другой, но суть работы понял.

 В моем БП сгорел мосфет APFC и отсутствовали выделенные синим элементы 2 диода, кондер и резистор ( у меня они D10,11, R12, C14).

После выпайки мосфета, который был в КЗ состоянии, появилось напряжение 310 В, но инвертор не запускался, я так понял, что напряжения мало и компаратор не выдавал 1.
 Соединив коллектор Q4 с землей я сымитировал открытие транзистора  и все запустилось и инвертор и выпрямитель, на выходе 11.6В.

Но теперь боюсь ставить новый мосфет, так как не уверен, что NCP1654 работает как положено и может спалить его.

Как проверить ее работоспособность и ее обвязки????  напряжение на 7 ноге 13В.
