Процесс сборки блока питания под 6 видеокарт (6*GPU) для ASROCK H81 Pro BTC rev 1.0. / rev 2.0.

В данном видео мы хотели-бы показать как наши специалисты делают блоки питания на примере "Серверный Блок питания HP POWER SUPPLY HSTNS-PR16 2450W Platinum" в который было впаяно:

I)6 Pci-e проводов 8pin (6+2)

II)7 Полноценных Molex 12v+5v

III)PicoPSU (ATX 24PIN + SATA + PATA + 12V-CPU (4pin)) 160w



Вы можете видеть, что каждый контакт пропаиваются в обязательном порядке и используются самые качественные материалы и комплектующие





31 Comments


Recommended Comments



контакт пропивается в обязательном порядке....



это указание к действию или констатация произошедшего?

Share this comment


Link to comment

Вот так выглядит сборка на коленях, хоть бы не позорились таким видео.

Share this comment


Link to comment

контакт пропивается в обязательном порядке....



это указание к действию или констатация произошедшего?



Это "указание" как полагается

Share this comment


Link to comment

Вот так выглядит сборка на коленях, хоть бы не позорились таким видео.



Спасибо за комментарий

Share this comment


Link to comment

Тоже заметил что все контакты пр0пили =) Хотелось бы узнать, если конечно это не секрет, исключительно в личных целях:

1. припой с канифолью?

2. что за паяльник?

3. какое сечение проводов припаивается к БП?



Заранее спасибо!

Share this comment


Link to comment

Глянул еще))



что за обмотка такая которой и молексы обмотаны у Вас и соединение толстых и тонких проводов (под термоусадкой)?

Share this comment


Link to comment

Тоже заметил что все контакты пр0пили =) Хотелось бы узнать, если конечно это не секрет, исключительно в личных целях:

1. припой с канифолью?

2. что за паяльник?

3. какое сечение проводов припаивается к БП?



Заранее спасибо!



1) Обязательно!

2) 250вт вроде - точно не помню...у всех наших мастеров они одинаковые

3)С какой стороны? Если с 220 то 2.5*3 а если с 12v то там зависит от задач - либо 1.5кв либо 2.5

Share this comment


Link to comment

Глянул еще))



что за обмотка такая которой и молексы обмотаны у Вас и соединение толстых и тонких проводов (под термоусадкой)?

Все контакты без исключения под термоусадкой в обязательном порядке и 90% еще и под изолентой

Share this comment


Link to comment

Понял) глянул и понял как же хорошо Я делаю без всей этой кучи пайки =)

Share this comment


Link to comment



было впаяно:

I)6 Pci-e проводов 8pin (6+2)

II)7 Полноценных Molex 12v+5v

III)PicoPSU (ATX 24PIN + SATA + PATA + 12V-CPU (4pin)) 160w

Но мы ребята простые и привыкли лирику проверять физикой.

Итак, считаем....



1. 6 Pci-e проводов 8pin - по 9а (максимально) на контакт, получаем 9А * 3конт * 2раз = 54А = 650Вт

Это приходится на один провод от контактов БП до спайки "штанов" на разъемы.

Что бы не говорили, а скрутка проводов раза в 3 больше в диаметре, чем подводящий провод, сечение которого хотелось бы узнать, но он явно меньше 5-6мм^, положенным (минимально) по плотности тока.

(Наблюдая за процессом впаивания проводов в разъем я все время ждал распайки второго и третьего ряда проводов. Ан нет.)



2.  7 Полноценных Molex 12v+5v подразумевают потребление по 12в и 5в по 9А на контакт (максимально 12А).  9А * 7 = 63А * 12В = 750Вт, и 35А * 5В = 170Вт. 170 + 750 = 900Вт максимальное потребление по этой линии. Тут в 1,5 раза хуже, чем в предыдущем случае. А карты с потреблением 8.5А по 12в со слота мы уже видели. И сюда же добавляется входное питание PicoPSU.



3. PicoPSU (ATX 24PIN + SATA + PATA + 12V-CPU (4pin)) 160w - здесь (вроде бы) все нормально, но.... 4pin PSU оставлены на выходе ключей платы, а не перенесены на входное питание 12в. Допускаю, что на материнку может быть установлен процессор "овер 100Вт" для майнинга, перегруз PicoPSU в этом случае обеспечен.



attachicon.gifСнимок.JPG attachicon.gif003.JPG



Спаяли, мотанули изолентой и под термоусадку - какая красота!



На глаз не больше 16AWG каждый - сгорят даже при 50% нагрузке блока

Это понятно, но заявлено "Процесс сборки блока питания под 6 видеокарт (6*GPU) для ASROCK H81 Pro BTC", а не "под 6 карт RX470 в даунвольте", значит можно рассчитывать на включение на БП 2.5кВт максимально 6шт 280х / 390х на тяжелых алгоритмах. Или питать таким блоком можно 12 карт с одним разъемом ДП на 2 фермах. А сделано для фермы-эфиайнера/закмайнера на даунвольтнутых картах.



Еще один немаловажный момент. Для выходных токов уровня этого БП не рекомендуются паяные соединения. Со временем приходят в негодность и разрушаются из-за окисления пайки и электрокоррозии. Поэтому только обжим в медные гильзы и лучше не точечный, а в шестигранник и встречный по всей длине гильзы. Что и делают некоторые наши ответственные продавцы/кровопийцы из раздела Барахолка. Те, кто с понятием и собственным опытом использования. Понятно, что Ебеевцы и Алитайцы на такой непредвиденный расход - муфты, недешевый обжимной струмент, время и работа - не пойдут, а сделают "как быстрее и выгодней".

Share this comment


Link to comment





утро...не стал еще раз перечитывать что написано т.к. есть другие вопросы...отвечу ниже:
Каждый провод имеет авг 18 или 22А может держать нагрузки.
Подвод из 12 блока к проводам идет в зависимости от поставленной задачи т.е. либо 1.5кв 4 провода(тип карт 460/470/480) на 6-8 проводов 8pin(6+2) либо 2.5кв 4 провода(тип 390/390х) на 12-14 проводов 8pin(6+2) - по проводам скажу, что при 2.5кв*4 провода и висящих на них 7 картах 390х в дуале - провода теплые.
По поводу запитки молексов и пики...1,5кв хватает с головой. По поводу Пики и 160вт - изначально у клиента всегда спрашивается что он будет вещать и т.д.

Только пайка!!! какой еще зажим клемм?? - при такой нагрузке только пайка...и все кто делает просто зажим....ну что сказать? - пусть сразу предупреждают клиента, что 70% что у клиента блок тупо начнет плавить провода.

Share this comment


Link to comment

Только пайка!!! какой еще зажим клемм?? - при такой нагрузке только пайка...и все кто делает просто зажим....ну что сказать? - пусть сразу предупреждают клиента, что 70% что у клиента блок тупо начнет плавить провода.

Я говорил про обжим в гильзу/муфту. По поводу применения "нулевых шин" можно посмотреть в теме https://forum.bits.media/index.php?/topic/20382-korpusa-atkh-3u-4u-dlia-gpu-fermy-konstruktciia-komponovk/page-10?p=401543&do=findComment&comment=401543 и поинтересоваться рабочим током этих шин.



http://electroadvice.ru/wp-content/uploads/2016/02/s-8.jpg

http://electricvdome.ru/images/instrument-electrica/gilzy-GML-v-razreze.jpg

Share this comment


Link to comment

Щас опять скажут что я агрессивный :D, но 1.5-2.5мм2 на канал в 600Вт по 12в? 50А? Карл, серьёзно? У меня 6мм2 под нагрузкой летом подгорали (жарко было), сменил на 8мм2 тогда проблема ушла. 2.5мм2 по паспорту 30А и это в идеале, т.е. 60% от потенциала блока. Вы серьёзно утверждаете, что 7 карт класса 390х расположились на 4х каналах и "провода еле тёплые"? Сказки, 3 канала из 4х будут загружены под завязку, я даже сомневаюсь что блок не уйдёт в защиту от перегрузки, ибо карты в дуале кушают сильно за 400, минус потребление по райзеру, то это 700вт на канал, не уверен что дуал вообще запустится. Но даже если запустился, и провода всё ещё тёплые может подождать часок-другой? И на засыпку: Ваши специалисты специально экономят 50р на выводах линий из блока, чтобы потом эти 1.5/2.5мм2 перепаивать заново, скажем, если карт больше человек захочет доставить или заменит на более мощные? В чём смысл ограничивать выдаваемую мощность сечением проводов? Согласен с Pepan, лучше бы не позорились такие глупости выкладывать.... Паять человек может и умеет, а вот тому, кто в работу такую поделку дал, по голове надо стукнуть.

Share this comment


Link to comment

Щас опять скажут что я агрессивный :D, но 1.5-2.5мм2 на канал в 600Вт по 12в? 50А? Карл, серьёзно? У меня 6мм2 под нагрузкой летом подгорали (жарко было), сменил на 8мм2 тогда проблема ушла. 2.5мм2 по паспорту 30А и это в идеале, т.е. 60% от потенциала блока. Вы серьёзно утверждаете, что 7 карт класса 390х расположились на 4х каналах и "провода еле тёплые"? Сказки, 3 канала из 4х будут загружены под завязку, я даже сомневаюсь что блок не уйдёт в защиту от перегрузки, ибо карты в дуале кушают сильно за 400, минус потребление по райзеру, то это 700вт на канал, не уверен что дуал вообще запустится. Но даже если запустился, и провода всё ещё тёплые может подождать часок-другой? И на засыпку: Ваши специалисты специально экономят 50р на выводах линий из блока, чтобы потом эти 1.5/2.5мм2 перепаивать заново, скажем, если карт больше человек захочет доставить или заменит на более мощные? В чём смысл ограничивать выдаваемую мощность сечением проводов? Согласен с Pepan, лучше бы не позорились такие глупости выкладывать.... Паять человек может и умеет, а вот тому, кто в работу такую поделку дал, по голове надо стукнуть.



2250/2450вт тянет нормально 460/470 карты + система, но не как не 390х - С чего Вы взяли, что мы так делаем?

390х только 2880вт с 8ю контактами. Вы не агрессивный - просто надо было задать вопрос "Ребята, а как Вы делаете 390х? На том блоке, что на видео?" - нет!. Мы делаем 390х на блоке питания 2880вт с использованием 8 проводов от блока питания по 2.5 кв что-бы не было узкого места и что-бы провода не грелись.

Share this comment


Link to comment

под 5 видеокарт, сколько будет стоить?



Добрый вечер. Мы не продаем в данном топике)

Вы можете написать нам на почту [email protected] и мы с радостью сделаем Вам просчет либо напишите на этом форуме личное сообщение.

Share this comment


Link to comment

2250/2450вт тянет нормально 460/470 карты + система, но не как не 390х - С чего Вы взяли, что мы так делаем?

390х только 2880вт с 8ю контактами. Вы не агрессивный - просто надо было задать вопрос "Ребята, а как Вы делаете 390х? На том блоке, что на видео?" - нет!. Мы делаем 390х на блоке питания 2880вт с использованием 8 проводов от блока питания по 2.5 кв что-бы не было узкого места и что-бы провода не грелись.





утро...не стал еще раз перечитывать что написано т.к. есть другие вопросы...отвечу ниже:
Каждый провод имеет авг 18 или 22А может держать нагрузки.
Подвод из 12 блока к проводам идет в зависимости от поставленной задачи т.е. либо 1.5кв 4 провода(тип карт 460/470/480) на 6-8 проводов 8pin(6+2) либо 2.5кв 4 провода(тип 390/390х) на 12-14 проводов 8pin(6+2) - по проводам скажу, что при 2.5кв*4 провода и висящих на них 7 картах 390х в дуале - провода теплые.
По поводу запитки молексов и пики...1,5кв хватает с головой. По поводу Пики и 160вт - изначально у клиента всегда спрашивается что он будет вещать и т.д.

Только пайка!!! какой еще зажим клемм?? - при такой нагрузке только пайка...и все кто делает просто зажим....ну что сказать? - пусть сразу предупреждают клиента, что 70% что у клиента блок тупо начнет плавить провода.



 У Вас там разные люди отвечают чтоли?

Share this comment


Link to comment

Мы делаем 390х на блоке питания 2880вт с использованием 8 проводов от блока питания по 2.5 кв что-бы не было узкого места и что-бы провода не грелись.

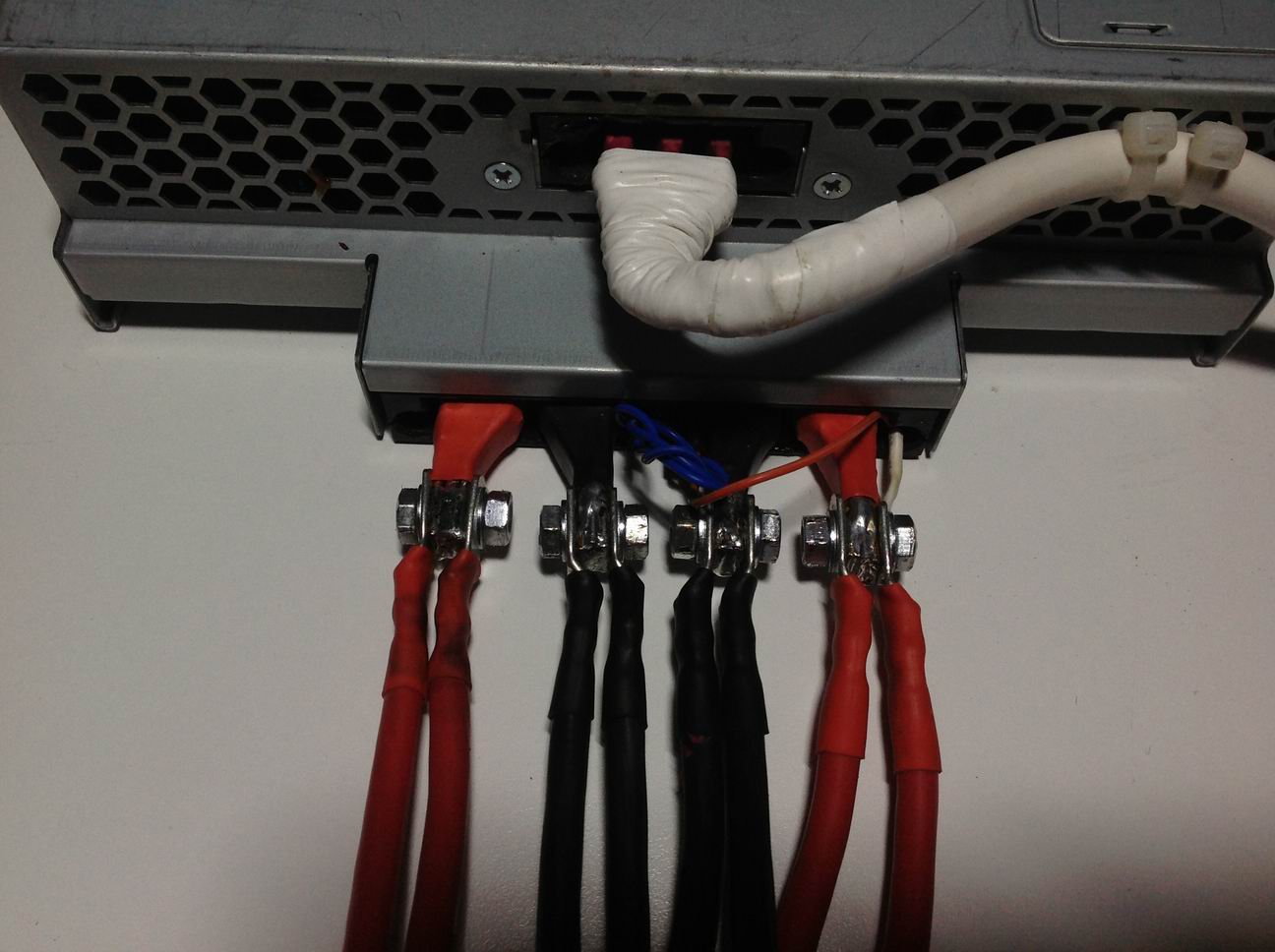

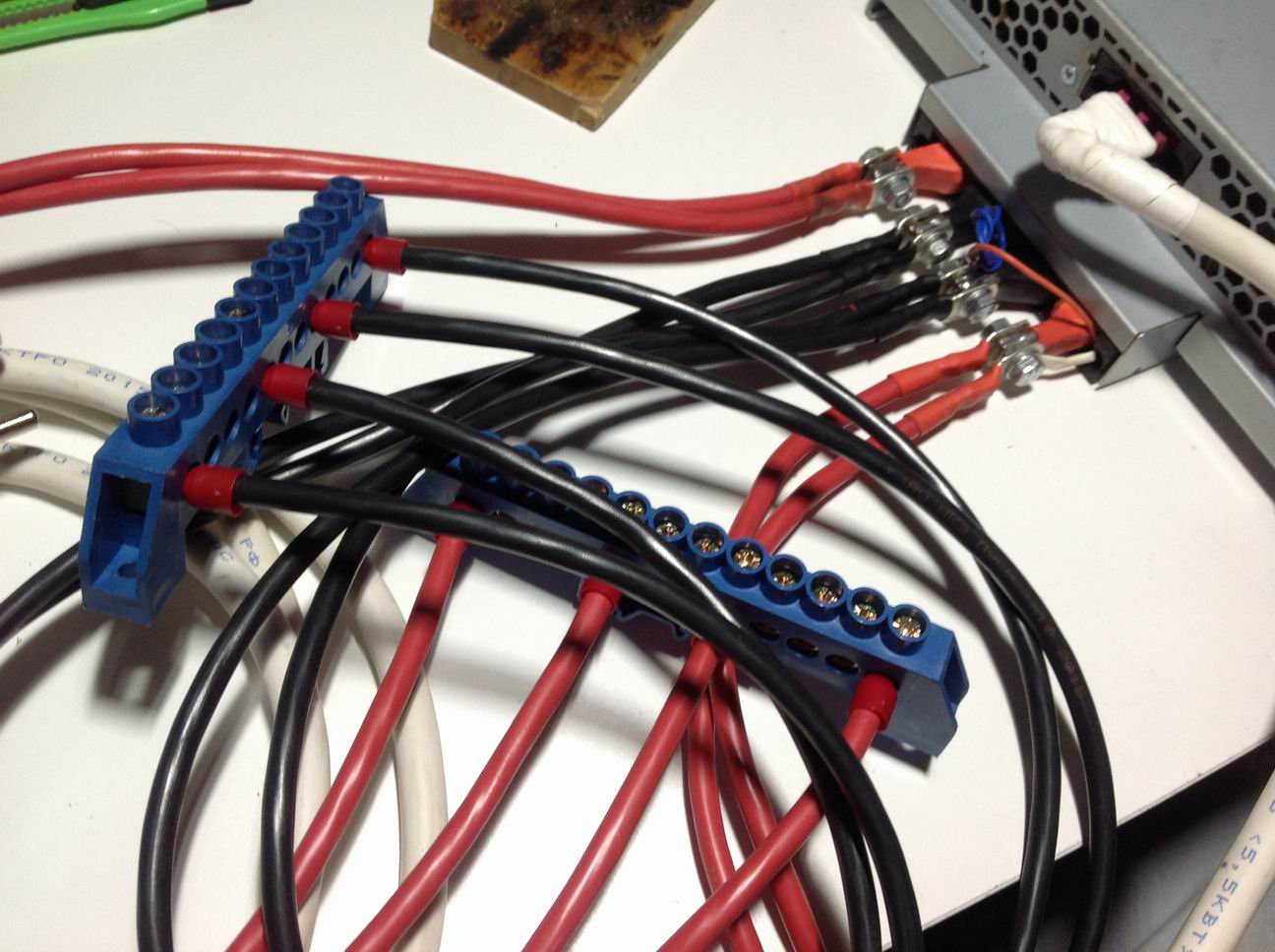

Вы серьёзно??? Это всего 20 квадратов с сумме. Я на такой блок кинул 2*10 квадратов на КАЖДУЮ сторону (в сумме 4*10 на + и на -) - и долго считал, не мало ли... Там токи сварочные!



post-4491-0-35127400-1475922913_thumb.jpg post-4491-0-06921100-1475922912_thumb.jpg

Сгорит оно к чёртовой матери при полной нагрузке в 3кВт иначе....244 Ампера...

Share this comment


Link to comment

Вы серьёзно??? Это всего 20 квадратов с сумме. Я на такой блок кинул 2*10 квадратов на КАЖДУЮ сторону (в сумме 4*10 на + и на -) - и долго считал, не мало ли... Там токи сварочные!



post-4491-0-35127400-1475922913_thumb.jpg post-4491-0-06921100-1475922912_thumb.jpg



Сгорит оно к чёртовой матери при полной нагрузке в 3кВт иначе....244 Ампера...

За прошлых 1.5 месяца ушло достаточно таких под 2 фермы на 470 картах по 7 карт в разгоне - 0 возврата по браку или перегреву. Все довольны и многие по второму кругу заказали. Может где-то ошиблись в подсчётах? Но везде 2.5 делаем. 8 линий + и 8 линий -

Share this comment


Link to comment

Надеюсь сие творение не от tadasi? Я бы постеснялся такое выкладывать.

Share this comment


Link to comment
Надеюсь сие творение не от tadasi? Я бы постеснялся такое выкладывать.

Стесняться чего? Плохо сделано?? Не качественно???

Share this comment


Link to comment

Смысл спорить? есть ПУЭ, для ленивых листать, есть таблица сечения проводников для 12 v, загуглить и посмотреть

Share this comment


Link to comment

Опасно. Интересно в вас в компании есть вообще электрик с хотя бы техническим образованием ??

При таких токах по цепи 12 вольт, я бы ставил суммарное сечение  проводов не меньше 16 квадратов.

Скажем так 2.5 мм в квадрате длительно меди держит 30 ампер , но можно и 35 пустить. Но это чисто провод без пайки и разъемов и соединений. Все соединения снижают это число.

при мощности 2000 Вт  ток будет течь порядка 166 Ампер.

Вот вы Сами случайно, не задумывались  зачем производители блока питания такие мощные контакты оставили снаружи ?? по цепи 12 вольт . Те кто создают подобное оборудование экономят на всем, а контактную группу оставили мощную.

Share this comment


Link to comment
Опасно. Интересно в вас в компании есть вообще электрик с хотя бы техническим образованием ??

При таких токах по цепи 12 вольт, я бы ставил суммарное сечение  проводов не меньше 16 квадратов.

Скажем так 2.5 мм в квадрате длительно меди держит 30 ампер , но можно и 35 пустить. Но это чисто провод без пайки и разъемов и соединений. Все соединения снижают это число.

при мощности 2000 Вт  ток будет течь порядка 166 Ампер.

Вот вы Сами случайно, не задумывались  зачем производители блока питания такие мощные контакты оставили снаружи ?? по цепи 12 вольт . Те кто создают подобное оборудование экономят на всем, а контактную группу оставили мощную.

Зачем??! Какие 16 квадратов?????? На каждый контакт грубо говоря идет по максимум 3 карты с общим потреблением 450вт - зачем туда такие провода? Мы питаем слаботок по 12в, а не 220. Все мастера с техническим образованием и делают все по правилам. Просим перед тем как писать, взять и хотя бы посмотреть таблицу по проводам хотя бы такую

https://a.d-cd.net/d2ec7c8s-960.jpg

Share this comment


Link to comment
