Дополнительные USB на upd720114 на асиках Bitmain

Написано Lexis77, 31 January 2015 · 1377 Просмотров

USB BITMAIN Ant Antminer S3 S1 Controllboard 720114 NEC
Кто любит экспериментировать с АНТами, и кому не хватает на нем USB...
Добавляем USB самым доступным способом.


Дело в том, что на контроллере распаян USB-хаб, у которого залочено 3 порта из 4-х. Т.к. там нет дорожек, которые можно отрезать. то делаем "финт ушами"

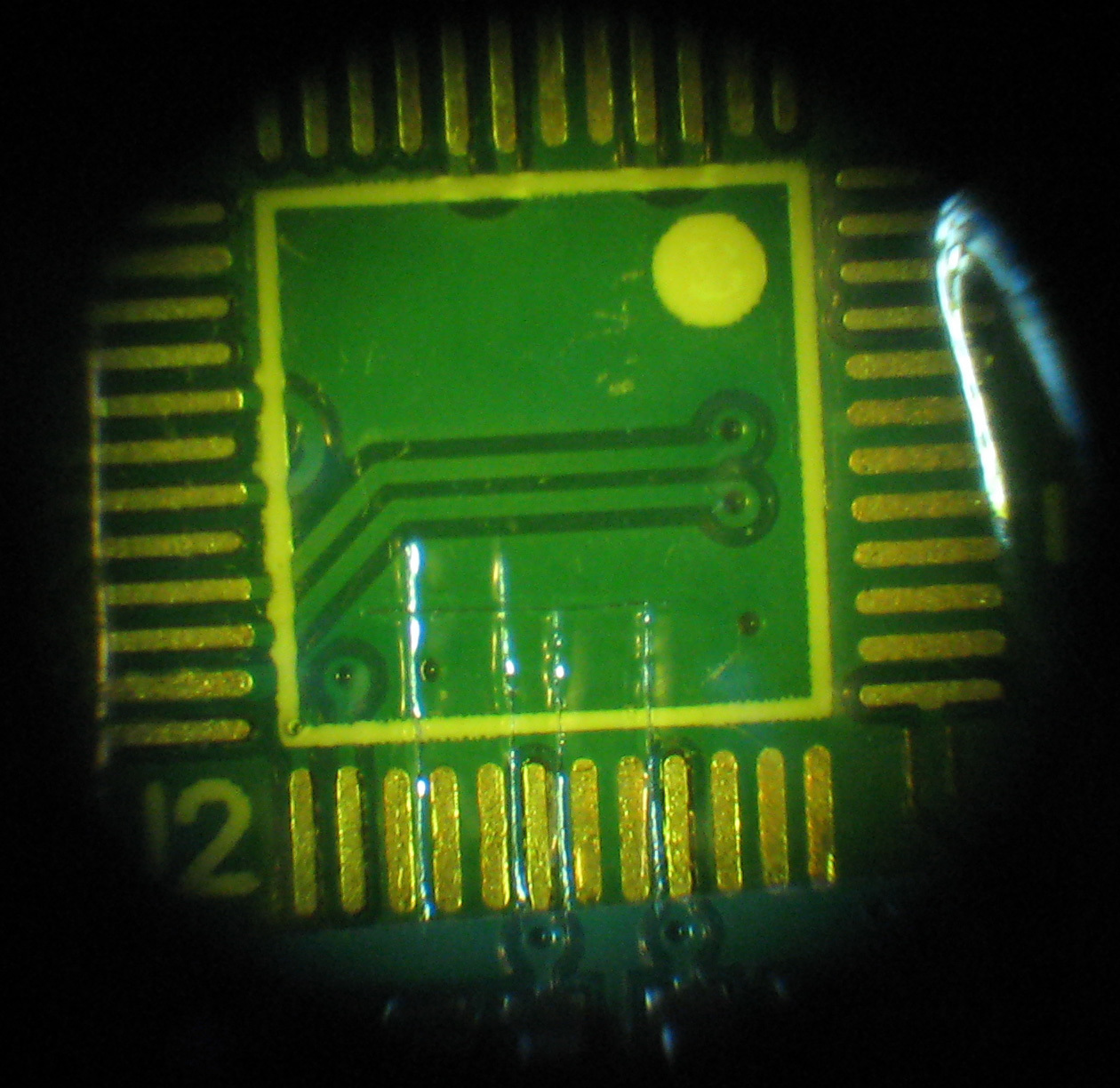

Снимаем хаб и заклеиваем все термоскотчем.

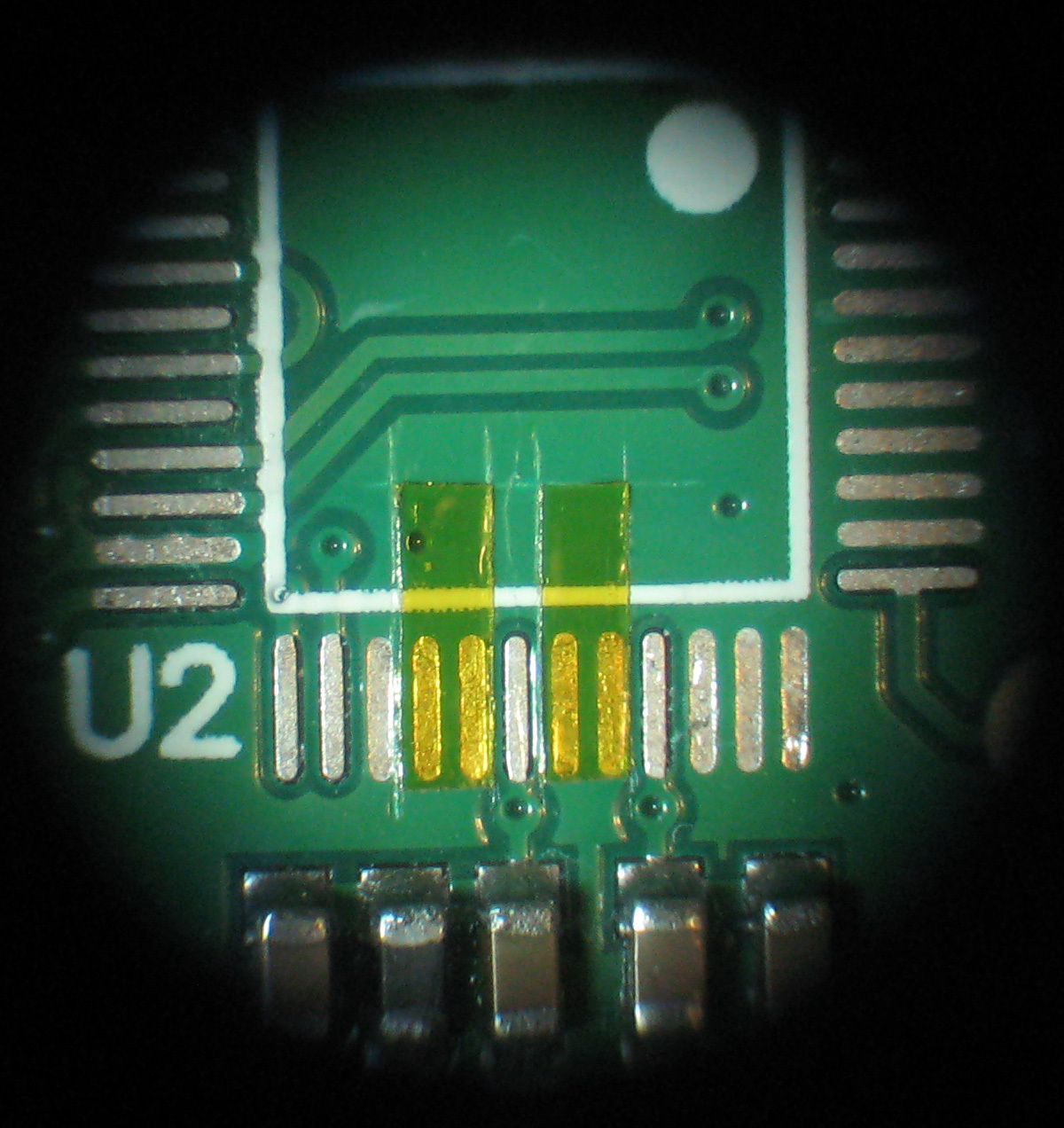

Делаем обрезание и удаляем лишнее


Припаиваем хаб на место

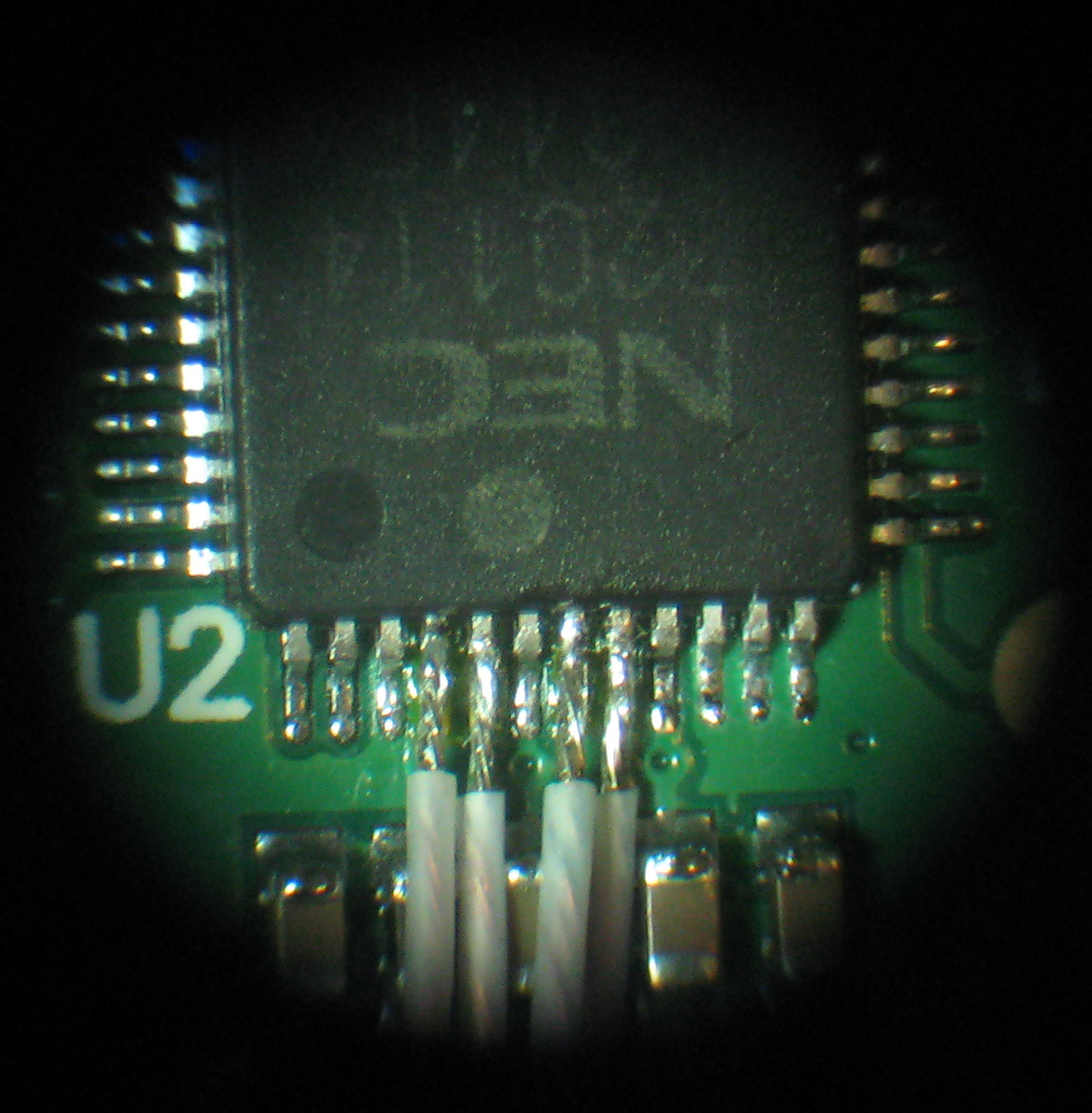

Подпаиваем проводки прям к контактам

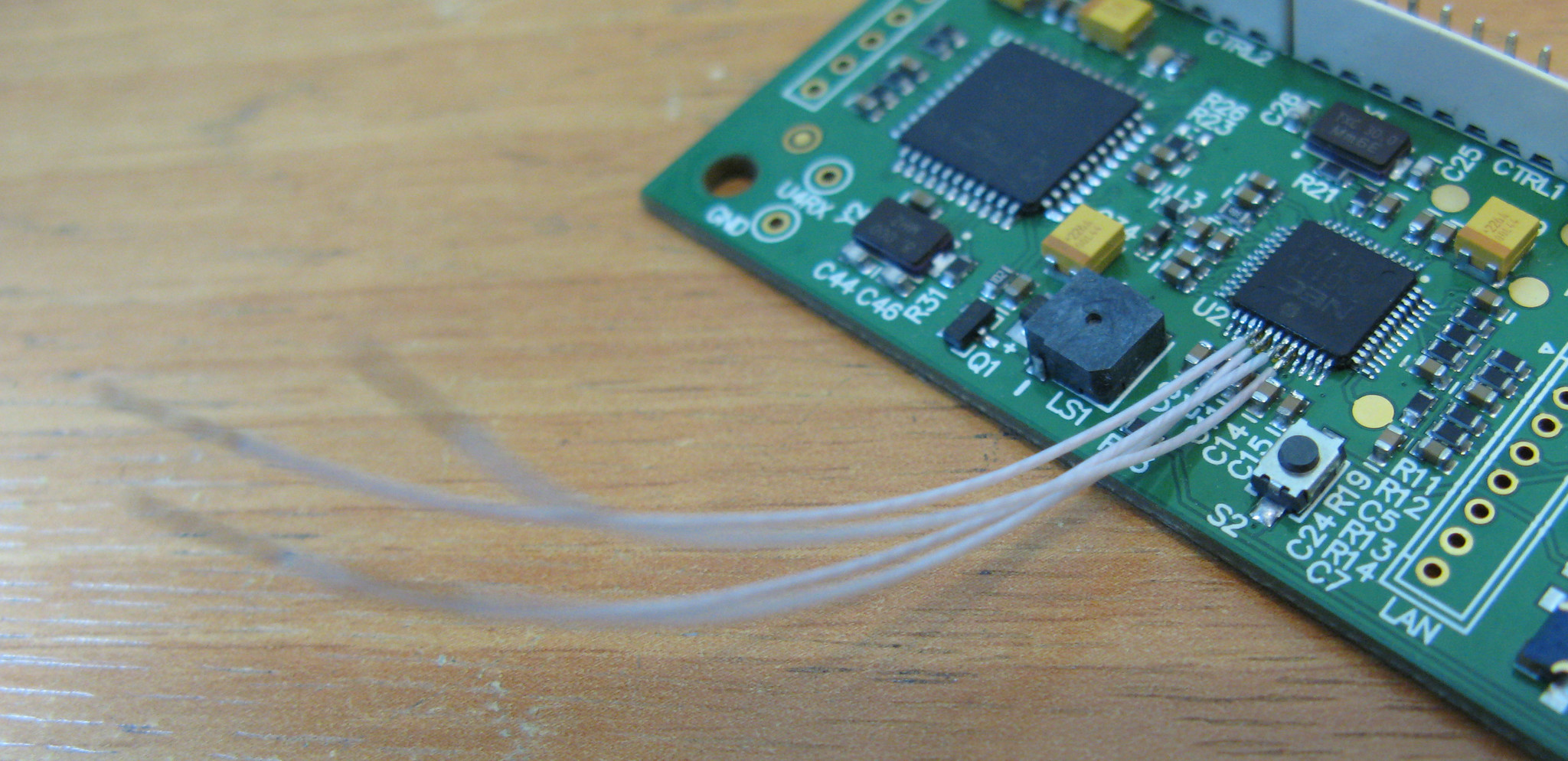

Получаем вот такую хреновину

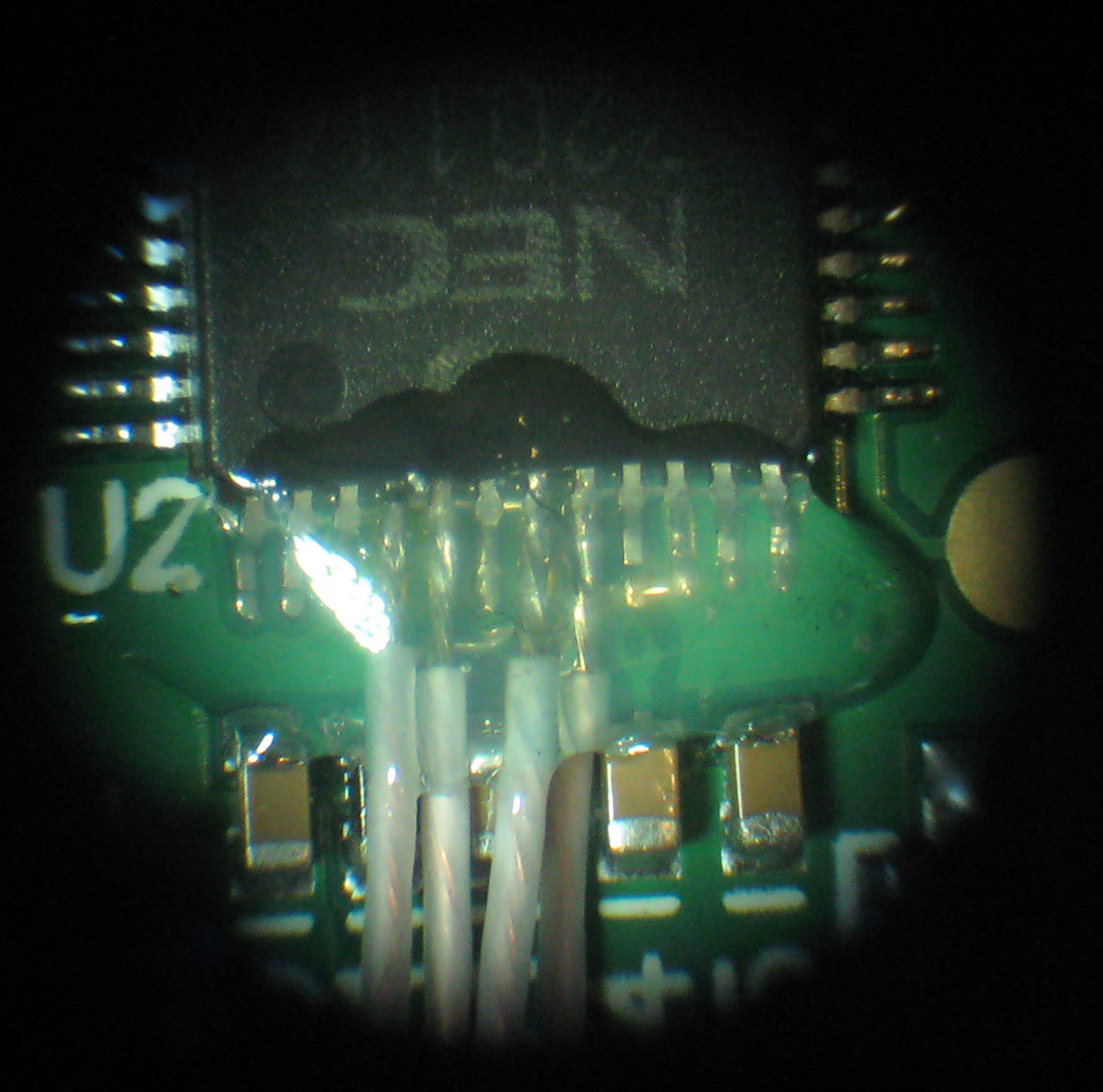

Теперь надо зафиксировать эту лабуду, чтоб в случае чего не вырвать контакты с корнями и ничего не замкнулось.
Я использовал термоклей, т.к. он хорошо держит и в случае чего, его достаточно легко убрать.


Вот такая штука с дополнительными USB получается в конце.
Я задействовал только 2 доп. USB, т.к. больше не пока не требуется.


  • 3



Всё это замечательно. Но, если делать, то делать по правилам.
Бороду из проволочек следует заменить на пару, взятую от шлейфа IDE (медленного, 40-контактного). Он больше всего подходит по геометрии. Дело в том, что для обеспечения полной скорости порта эти выходы должны работать на симметричную согласованную и помехозащищенную линию с волновым сопротивлением в пределах 85-95 ом. Поэтому пару загоняем в хороший плотный экран с обязательным заземлением с обоих сторон, разъем УСБ ставим как можно ближе, минимизируя длину соединительной линии.
Как вариант - аккуратно распороть УСБ кабель, изъять пару данных и сохраняя плотность витков повива поместить в экран.
Может, оно и лишнее, но лучше так.

P.S. Я бы не стал отпаивать-припаивать чип, а просто поднял бы нужные ноги, проложил изоляцию от платы и припаялся к ним, зафиксировав весь монтаж термоклеем. ИМХО - так гораздо проще для повторения с минимальными навыками и обычным паяльником. Не все обладают паяльными станциями и умеют с ними обращаться.
Кстати, вместо МГТФ гораздо лучше использовать ФД - изоляция плотней и тоньше и работать с ним проще. МГТФ провод для кабелей и жгутов, ФД и ГФ - для монтажа.
    • 0

чип Картинки отвалились.
