Приветствую участников сообщества! Зашли хотя бы прочитать  - уже спасибо!

Зовут меня Алексей. Есть у меня небольшое хобби - заниматься моддингом, электроникой. Вот созрела идея создать свою версию pci-e райзера.... нет) не совсем для майнинга!



Началось всё с самодельного корпуса для мини-ПК:

   http:// https://geektimes.ru/post/282288/

Шло время, хотелось получить большее от малого - есть же у этого мини-пк слот PCI-E x4 - так почему бы не задействовать? Установить видеокарту (ох как я намучался в 3d редакторе без неё, пока чертил корпус).

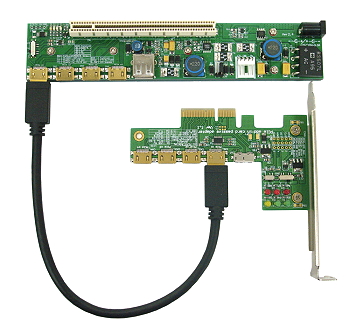

Да, райзера для этих целей существуют - те же версии EXP GDC или Pe4h имеют вариации с выводом шины x4, но все они ориентированы на ноутбуки (платы - переходники с обычного x4 в мини пк не воткнёшь ) и довольно дороги (именно в исполнении x4). Вот пример такого монстра:


Поиски существующих и подходящих под мои запросы альтернатив привели меня в сообщества по схожей тематике  - https://vk.com/public108404724

Альтернатив конечно не нашлось.Но пообщавшись с такими же чудаками затейниками появились свои соображения по поводу реализации задуманного! Делать уже что то только под себя и на коленке не хотелось, поэтому встал вопрос об простом но универсальном решении для всех интересующих в промышленном исполнении.



Концепция заключается в следующем:

- Поддержка вывода линий PCIE x4 из слотов PCIE x4 или M2 key M - это вполне охватывает моноблоки, неттопы и ноутбуки.

- За основу  взят конструктив майнинговых райзеров - нет никакого лишнего функционала (дополнительный вывод USB, выставление задержек сигналов - в решении проблем подключения они слабо помогают)  - только организация питания и подводка линий передачи данных. Разве что добавлена схема управлением питания - возможность подключения как компьютерных БП, так  и простых 12в блоков питания и их автостарт.



Проработка концепции прошла, определены компоненты и начата разработка устройства. Организовал группу, где за все интересующиеся могут присоединяться и следить за развитием:

https://vk.com/x4p_riser



В конечных планах - запустить Краудфа́ндинг по окончанию разработки и тестирования и выпустить таки партию. Но без прототипа  - соваться смысла нет - пошлют и будут правы).

Однако, изготовление прототипа оказалось весьма неподъёмным лично для меня в финансовом плане - финансы то сугубо личные и никаких инвестиций. Заказ ряда комплектующих в единичных экземплярах весьма недёшев. Поэтому хотел попросить помочь с финансированием (или даже ценным советом по реализации).

Если решите поддержать - буду держать в курсе по развитию и продвижению в этой теме! Спасибо за внимание)

А вот  реквизиты:

ЯндексДеньги 410015317851362



BTC 18sfQvQTEyGZyDM5uCbqLje4xzKLsTocC7

ETH 0xc7db5694ff9228d7315a81cd9d293f2b075ada47

SIB Si4uF1Y6dBfCkgZ7L4gD5Kt1gpuJy5MfnM

Изменено пользователем kotproger

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

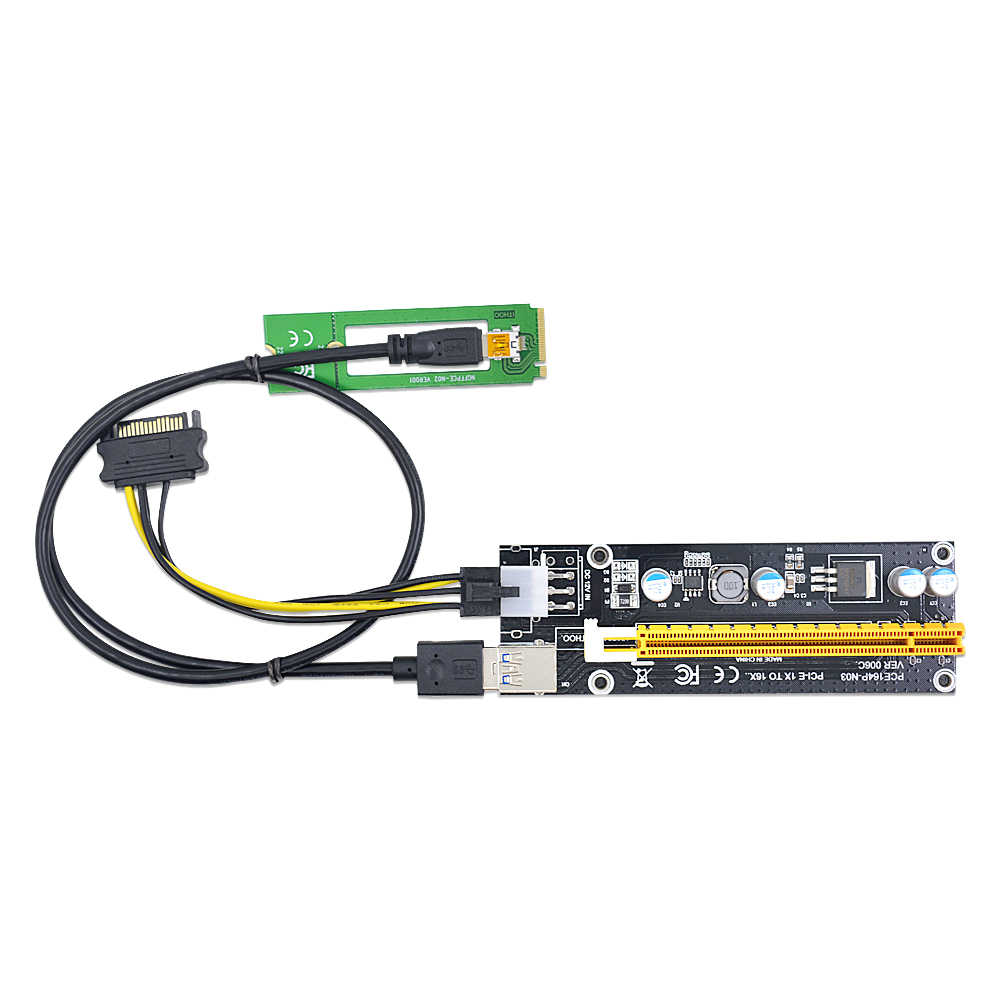

Китай решили победить?



Chipal-NGFF-M-2-M-USB-3-0-pci-e-Riser-Ca



395 рублей https://ru.aliexpress.com/item/NOTAYO-M-2-NGFF-Male-to-PCI-E-16x-Female-60CM-Usb-3-0-Extender-Riser/32826512820.html



и, да. В USB 3.0 проводов меньше чем нужно для работы х4. Если так горит включать карту на х4 (хотя мне не понятно зачем) то надо либо к этому переходнику распаять второй провод, либо взять на али простой шлейфовый удлинитель м2,  а к нему уже вне системника подключить переходник. Ну и встает вопрос опять же непонятный мне,  сначала изобратаем мини-пк, а потом изобретаем как к нему нормально карты расширения подключать?





Изменено пользователем vvvb1
х1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@vvvb1 да, и о таких я писал. Но вы разве не читали, что я веду речь о разработке  х4 райзера, а по ссылке х1? Самый дешёвый х4 с внешним питанием и управлении им - exp gdc v9. И цена у него на порядок больше.... http://s.aliexpress.com/IFVBbu6j

Цель не прокачать майнинг, а сделать можно сказать, игровой райзер для компактных ПК - здесь  максимум можно рассчитывать на 4 линии передачи данных.

И кто говорил про usb кабель для передачи данных?




Изменено пользователем kotproger

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

читали, поэтому и написали, что есть 1х за 400 рублей, а если кому-то потребуется он возьмет 4х за 2000 руб. Коммерческая суть девайса не ясна и еще более не ясна коммерческая суть делать сначала мини пк, а затем к нему огород.



Себестоимость всеравно в разы больше будет, чем в Китае.

Изменено пользователем vvvb1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@vvvb1 в том и дело - за 2000 нет райзера со схожим характеристикам. Да, есть разные шлейфовые переходники, но все они требуют отдельной подачи питания и никак им не управляют.

Но спорить не стану - ниша довольно узкая и специфичная  у устройства.

Себестоимость прототипа - да. Но заказывая уже небольшую партию в том же Китае цену можно в разы меньшую получить.



А мини ПК - это лишь мой огород) как я писал выше, решение должно быть интересно владельцам ноутбуков в том числе.

Изменено пользователем kotproger

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

ну ок, удачи вам в разработке. Просто боюсь со сбытом проблема будет и после выпуска первой партии, на али появится свой вариант вашего устройства. Разве что покомпонентную сборку в РФ потом доводить, но тут сбывать вообще непонятно кому.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@vvvb1 спасибо! Да я и не рассматривал сбыт только в РФ - так и сотни не набрать скорее всего.

Меня на разработку сподвигло не желание наживы,  а скорее общая заинтересованность таких же любителей компактности, как и я. Так что если китайцы подхватят эстафету - то флаг им в руки)

Но если дело пойдёт, то я буду только рад продвигать и развивать начинания далее!

Изменено пользователем kotproger

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Пока откликнулся один человек (и не факт что отсюда) Но тем не менее на очередной этап получил финансирование.

https://vk.com/wall-157063427_43

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Пока беседовал с китайцами и разруливал доставку, наткнулся на немцев, клепающих более качественные шлейфы с применением так называемых твинаксиальных проводников. Однако минимальный заказ в по моим чертежам 10шт + доставка выливаются в пока неподъёмные 400$.

https://image.ibb.co/gfhxzm/images.jpg

http://www.electronaix.com/artikel-4-micro_coax.html

Изменено пользователем kotproger

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Наконец проект начал обретать своё "лицо". Ещё один шаг до воплощения в железе так сказать!)

По прежнему открыт вопрос с заказом интерфейсного кабеля! Открыт в плане нехватки средств)




Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Друзья! С наступающим всех новым годом и рождеством! Пусть сбудутся все ваши мечты и надежды! Здоровья, благополучия и уверенного роста криптовплют)



А заодно можете поддержать мой проект!) ведь осуществление задуманного тоже можно назвать мечтой!



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Вот и счёт на заказ шлейфов... Других вариантов пока нет...

Из-за них собственно сюда и написал.

Sales Order 204083.pdf

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

kotproger, послал немножко с пожеланиями инженерной удачи:smile: Лучше переведите в фиат в ближайшее время, а то по эфиру, возможно, и до коррекции недалеко - может просесть.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@Helber Премного благодарен! Вы пока первый инвестор криптовалютой) Надеюсь, что не последний и таки смогу заказать партию этих дорогущих шлейфов! (но уже при объёме в 200шт цена падает до 11$ за шт - так что для тестов имеет смысл заказать)

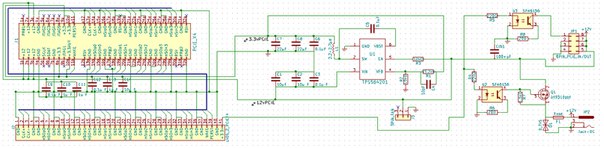

А пока шли зимние выходные, долгими вечерами доводил до ума схемотехнику

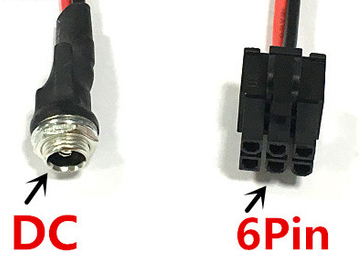

- К чёрту DC разъём! Место занимает, непонятно с какой стороны лучше разместить. Да и сложно было организовать вменяемую защиту цепей от КЗ или  скачков напряжения (в прошлой вариации они относились только к dc разъёму питания). Оставил 8pin коннектор для всего и вся. Мосфет никуда не делся, так что работать с простыми 12v блоками питания будет! Разве что переходник состряпать придётся:




- Как и хотел ранее, добавил  индикатор допустимого напряжения питания (12v ± 5%) на компараторе и 2х светодиодах.

- Индикация активности райзера (светодиод на 3.3v линию питания)

- Компоновка и сама печатная плата приведены к финальному варианту. Мелкие правки конечно возможны - может кто выскажет какое предложение или критику, постараемся учесть...или объяснить почему так делать не буду или не хочу).

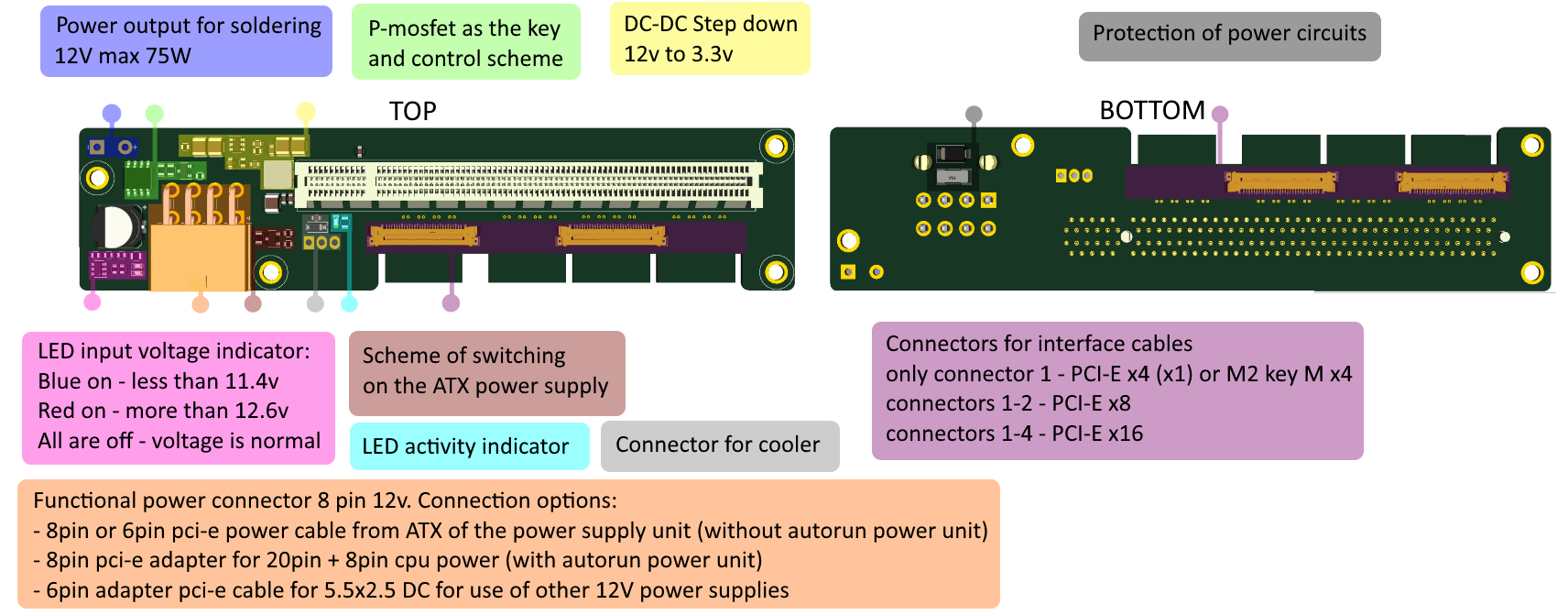

Строго не судите, постарался нарисовать краткое описание компонентов (блоков) райзера:

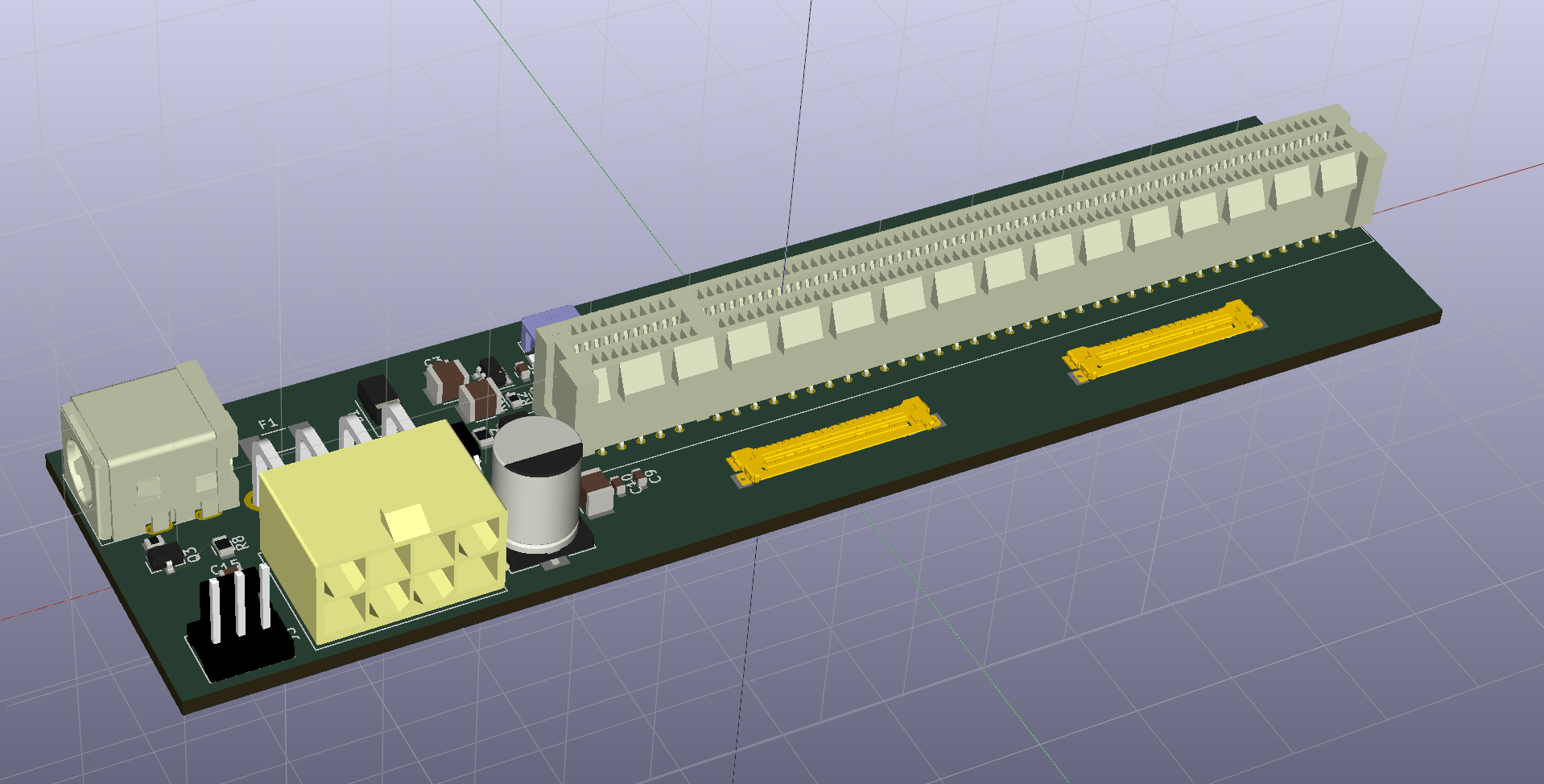

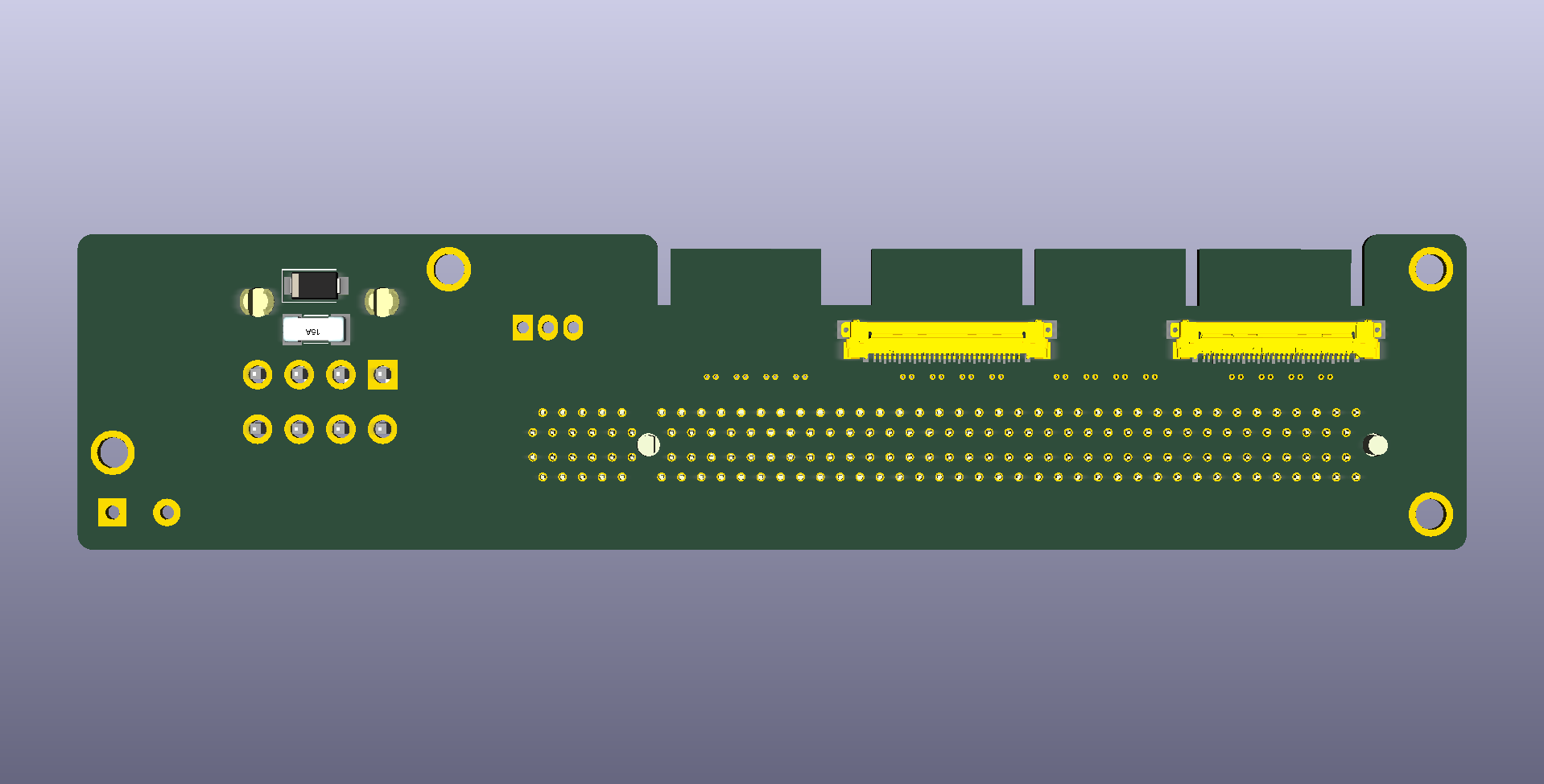

А вот более детальные изображения верхней и нижней части устройства:



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Немного новостей!

Теоретическая часть завершена (подборка компонентов, разработка схемы).

Все необходимые слоты и разъёмы были заказаны. Часть получена, часть ещё в пути. Надежды о довольно дорогих кабелях от немцев пришлось отложить, и довольствоваться китайскими кабельными сборками. Хотя и за них пришлось немало выложить.

По этому пункту хочу ещё раз поблагодарить всех поддержавших финансово проект!

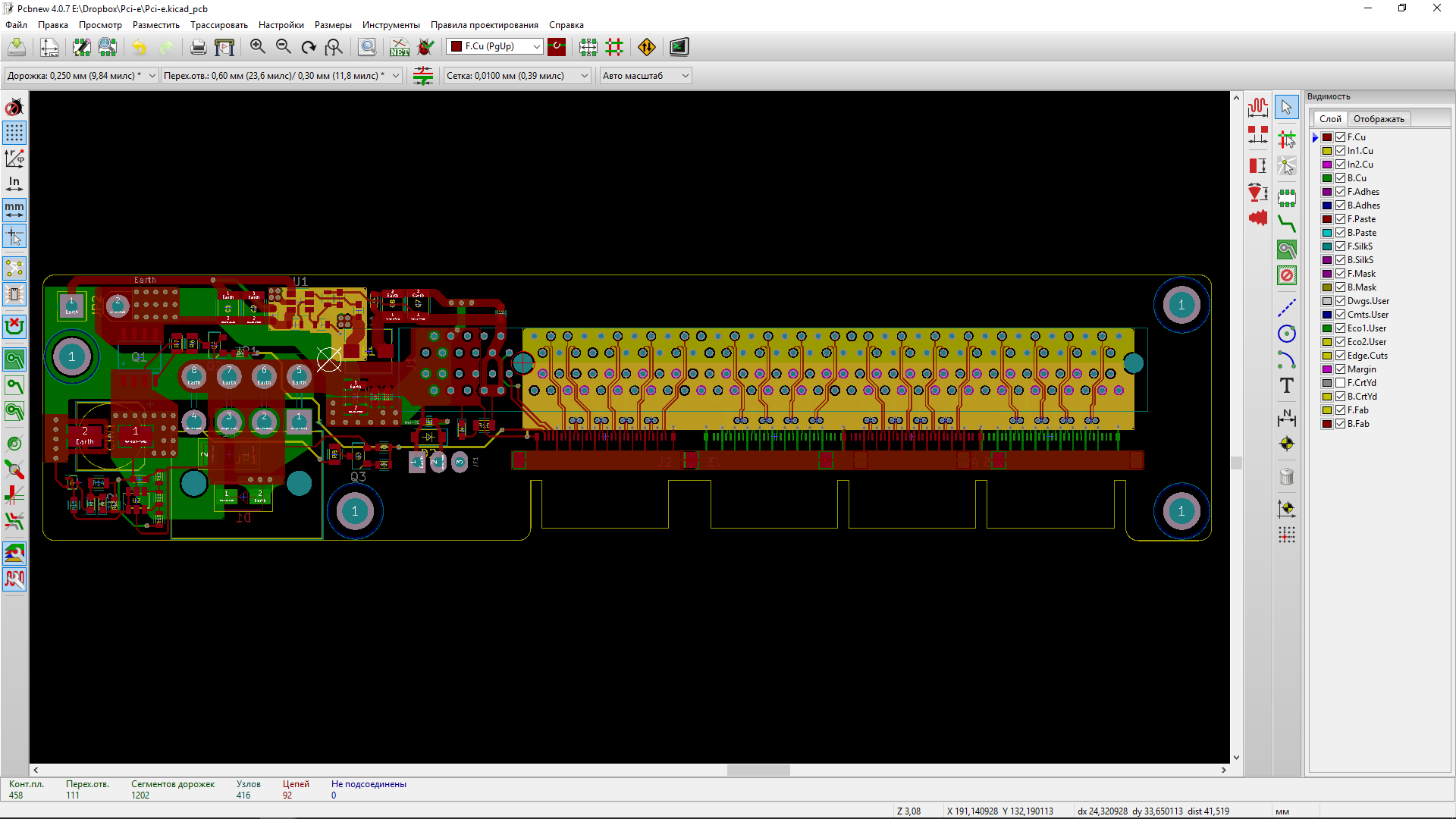

Проектирование фактически так же завершено - готова разводка дорожек платы на основном модуле. Осталось набросать ответную часть, которая будет вставляться в слот pci-e ПК. Но заказ пока не спешу делать - надо будет тщательно проверить разводку и возможно кто внесёт пожалания, критику по разводке платы.




=================================================================

ЯндексДеньги 410015317851362



BTC 18sfQvQTEyGZyDM5uCbqLje4xzKLsTocC7

ETH 0xc7db5694ff9228d7315a81cd9d293f2b075ada47

SIB Si4uF1Y6dBfCkgZ7L4gD5Kt1gpuJy5MfnM

Изменено пользователем kotproger

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

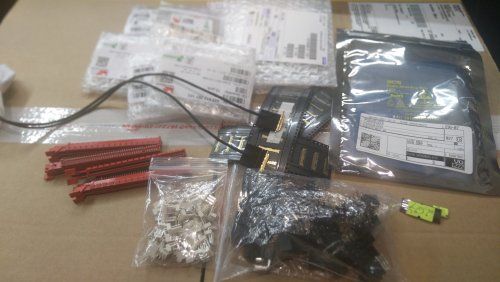

На текущий момент были закуплены и доставлены все компоненты для изготовления - радиодетали, шлейфы, разъёмы и коннекторы.

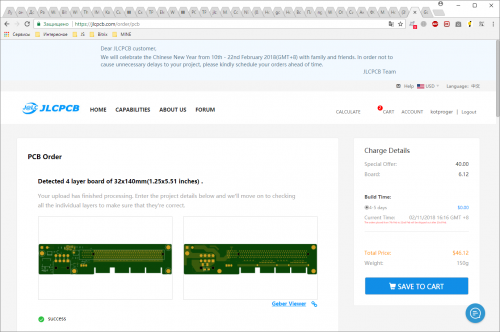

Остался последний рывок - заказ печатных плат (плата основого модуля, переходника на слот х8, переходника на слот М2 М+В)! Для этого чуть чуть не хватает оставшихся 4.000р до 94$ (примерно 5.500р)

order_main.thumb.png.67667e955470676816a0c75455973336.pngorder_x8.thumb.png.3527cf7cf295274cf0179d038a4050e3.png5a800086644ac_order_mb.thumb.png.8bc7b0138989540b7adc6224fa271472.png



=================================================================

ЯндексДеньги 410015317851362



BTC 18sfQvQTEyGZyDM5uCbqLje4xzKLsTocC7

ETH 0xc7db5694ff9228d7315a81cd9d293f2b075ada47

SIB Si4uF1Y6dBfCkgZ7L4gD5Kt1gpuJy5MfnM

Изменено пользователем kotproger

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Благодаря неизвестному доброжелателю сумма для заказа печатных плат собрана! Заказ оплачен, так что осталось ждать!

Спасибо тебе, добрый человек!



Но... если кто хотел помочь и считает что не успел - не отчаивайтесь) От возможности раздобыть образцы шлейфов за 600$ я не отказывался) Разве что что отошли они из-за своей стоимости на весьма отдалённую перспективу.... Возможно, ко времени внедрения PCI-E Gen4 будут актуальны.



=================================================================

ЯндексДеньги 410015317851362



BTC 18sfQvQTEyGZyDM5uCbqLje4xzKLsTocC7

ETH 0xc7db5694ff9228d7315a81cd9d293f2b075ada47

SIB Si4uF1Y6dBfCkgZ7L4gD5Kt1gpuJy5MfnM

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

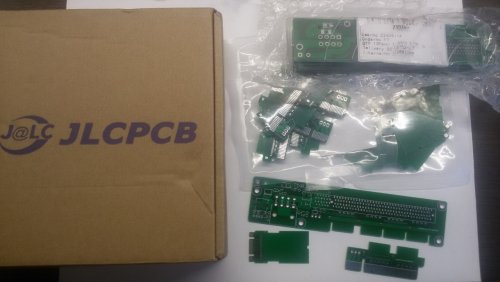

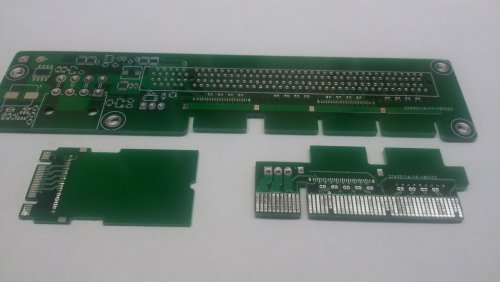

Самое главное в долгом ожидании - его завершение) Во всяком случае ждать плат больше не нужно. Продолжение следует!







=================================================================

ЯндексДеньги 410015317851362



BTC 18sfQvQTEyGZyDM5uCbqLje4xzKLsTocC7

ETH 0xc7db5694ff9228d7315a81cd9d293f2b075ada47

SIB Si4uF1Y6dBfCkgZ7L4gD5Kt1gpuJy5MfnM

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Могу сказать одно - работает! Не без косяков, но работает!

- Пришлось использовать отдельный DC-DC  (скорей всего косяки в разводке встроенного - он не стабильно работал)

- Индикатор допустимого напряжения некорректно измеряет диапазон напряжений (10.6-11.5 вместо 11.4-12.6v)

- Пришлось подрезать шину с x4 до x1 (хотя это было лишнее и проблема была в плохой пайке). На днях снова смогу проверить х4.



Так что ещё раз спасибо тем, кто помог или даже просто интересовался! Работа конечно ещё не окончена, но результат уже не просто на словах, хоть и с оговорками!









=================================================================

ЯндексДеньги 410015317851362



BTC 18sfQvQTEyGZyDM5uCbqLje4xzKLsTocC7

ETH 0xc7db5694ff9228d7315a81cd9d293f2b075ada47

SIB Si4uF1Y6dBfCkgZ7L4gD5Kt1gpuJy5MfnM

Изменено пользователем kotproger

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Всё картинки и картинки.. Лучше уж одно видео!







=================================================================

ЯндексДеньги 410015317851362



BTC 18sfQvQTEyGZyDM5uCbqLje4xzKLsTocC7

ETH 0xc7db5694ff9228d7315a81cd9d293f2b075ada47

SIB Si4uF1Y6dBfCkgZ7L4gD5Kt1gpuJy5MfnM

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Хм. Минуосв понакидали....

Может кто наберётся смелости и расскажет за что? Как бы выложил отчёт по проделанной работе. Результат на лицо.

Хотя по проявленной "оперативности" кто то балуется твинками (ну или боты)


Изменено пользователем kotproger

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

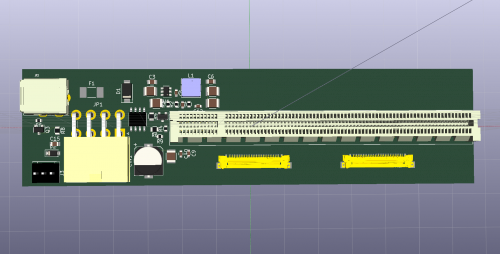

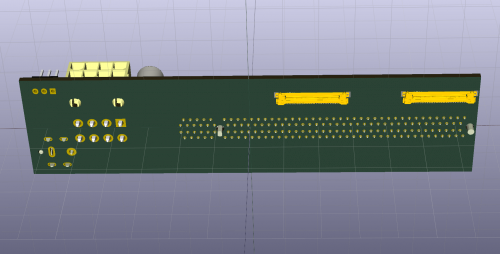

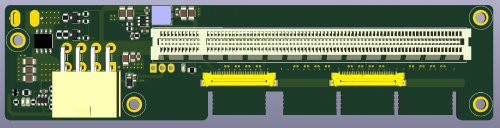

С учётом выявленных недостатков был немного изменён дизайн платы. Для чистоты эксперимента в планах перезаказать только плату самого райзера.




=================================================================

ЯндексДеньги 410015317851362



BTC 18sfQvQTEyGZyDM5uCbqLje4xzKLsTocC7

ETH 0xc7db5694ff9228d7315a81cd9d293f2b075ada47

SIB Si4uF1Y6dBfCkgZ7L4gD5Kt1gpuJy5MfnM

Изменено пользователем kotproger

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Сегодня удалось провести подключение к двум платформам - ПК и ноутбуку.

Не скажу что тесты всеобъемлющие - с личным железом, подходящим для тестов всё сложно... Только весьма древние видеокарты....

Так что от случая к случаю получаю получается проверить работоспособность в разных режимах.

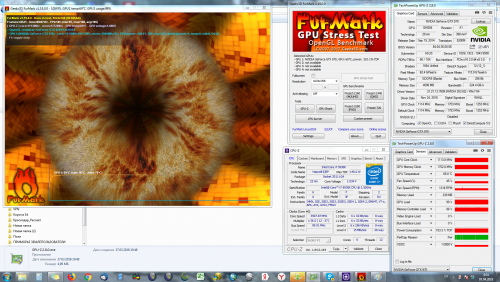

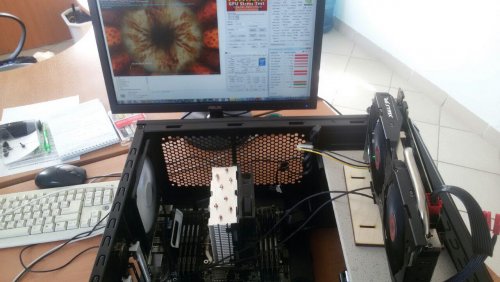

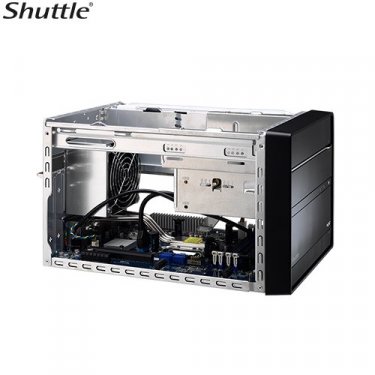

 И так - ПК. Видеокарта GTX970/ ЦПУ intel i7 5930k.

Такая парочка заведомо позволяет использовать последнюю версию шины PCI-E Gen3. Собственно вся суть теста и свелась к проверке поддержки Gen3 через райзер:

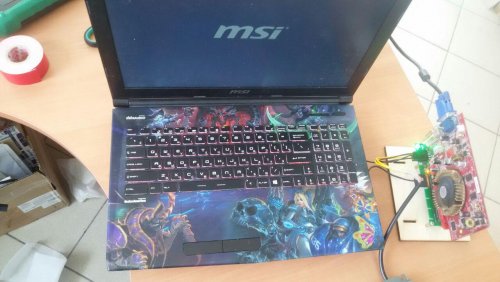

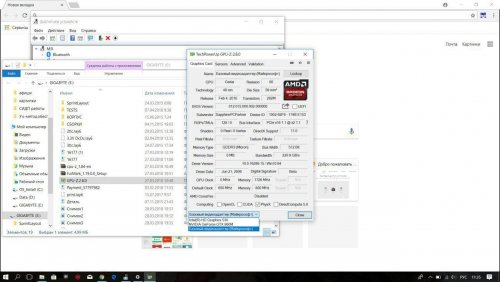

После настала череда ноутбука. Но видеокарту взять из системника уже не удалось - пришлось довольствоваться Radeon HD 5450. Зато ноутбук не самый заурядный:MSI GE62 6QD Apache Pro Heroes. В нём то и был нужный мне слот M2.

Вывести изображение на внешний монитор не удалось, но сама видеокарта системой подхватилась (хоть и на дефолтных майкросовтоских драйверах). Что же - подключение через м2 по pci-e x2 получено!









Очень не хватает для тестов постоянно под рукой иметь более адекваную видеокарту. Нет, не 1080 и не 1060 даже) Подойдёт всё что способно работать с 3м поколением шины PCI-E. А это и gt750 и более свежая 1030 (пе640 возможно так же имеет поддержку, но не уверен)

Так что если не криптой поддержать - буду рад и бартеру - мало ли у кого из майнеров старое железо пылиться. Думаю такая просьба на этом форуме весьма к месту, учитывая специфику.



=================================================================

ЯндексДеньги 410015317851362



BTC 18sfQvQTEyGZyDM5uCbqLje4xzKLsTocC7

ETH 0xc7db5694ff9228d7315a81cd9d293f2b075ada47

SIB Si4uF1Y6dBfCkgZ7L4gD5Kt1gpuJy5MfnM

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Приветствую всех!

Вот и подходит к концу разработка универсального райзера, ориентированно в первую очередь на игровое применение, а здесь уже может быть мало 1 линии Pci-E, которую обеспечивают гораздо более дешёвые аналоги. Но тем не менее - раз индустрия майнинга требует райзеров, то хотя бы просто оценить востребованность было бы упущением.




Краткое описание возможностей:

- возможность проброса до 16 линий PCI-E (gen3)

- возможность авто запуска ATX БП через сам райзер

- питание только от 12v (коннектор полностью совместим c pci-e 8pin)

- защита от КЗ и превышения напряжения (предохранитель + TVS диод)

- в отличие от большинства прочих райзеров цепи питания максимально удалены от линий передачи данных. Это способствует уменьшению помех стабильности работы.

- компактные габариты для такого типа устройств - 140*40мм



Описание и ворклог по проекту можно почитать здесь:

https://vk.com/cpr_project

Так же и на этом форуме есть тема, но в качестве запроса финансирования (и ещё раз огромное спасибо тем, кто откликнулся):

https://forum.bits.media/index.php?/topic/59388-финансирование-разработки/



Буду рад услышать любые Ваши соображения на эту тему.
