Самая миниатюрная материнская плата с PCI-E x1

[iRybin]

Коллеги - а кто-нибудь проблемался поиском самой маленькой, какая существует/доступна к заказу материнки с PCI-E слотом (ну или "ноутбучной" его версией, на которую тоже есть райзера на ALi)? - Нафига мне это надо? - отвечаю: в рамках проекта https://forum.bits.media/index.php?/topic/26754-tikhie-i-kholodnye-ili-otoplenie-mainerami хочу собрать максимально компактное изделие с СВО на 1 карту для замены ТЭНов в имеющихся баках-нагревателях. На текущий момент есть и успешно работают матери mini-ITX со встроенным ЦПУ. Интересует ещё меньше - в идеале размером с видяху или даже меньше.

[Lexis77]

формат зовут thin ITX... если склероз не изменяет

[iRybin]

@Lexis77, вроде как уже даже на Pico-ITX умудрились mini PCI-E засунуть - но пока не могу найти что-то съедобное в продаже за незапредельные деньги...

[iRybin]

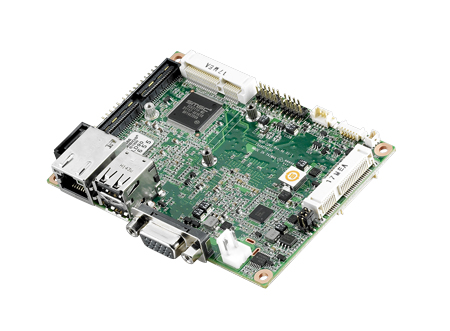

В общем, вроде как вот это - http://www.advantech.com/products/mi%7B%7B--o_ultra_single_board_computers/mio-2261/mod_a06b85aa-8734-42c1-8ff7-a3854bf1eadf плюс вот это - http://www.bplus.com.tw/Adapter/PM2H.html - дадут на выходе Pico-ITX на атоме с полноценным слотом x1 :)



[Lexis77]

@iRybin, тогда выбирай что угодно с мини пси-е, а у меня переходник есть для пси-е х16... купил чисто по приколу. Могу передать по закупке.



Вот такая хреновина:

[seriych]

во всяких неттопах мини-платки с m2 есть

https://yandex.ru/images/search?text=gigabyte%20brix

Edited 5 Jul 2017, 22:15 by seriych

[broudi]

Коллеги - а кто-нибудь проблемался поиском самой маленькой, какая существует/доступна к заказу материнки с PCI-E слотом

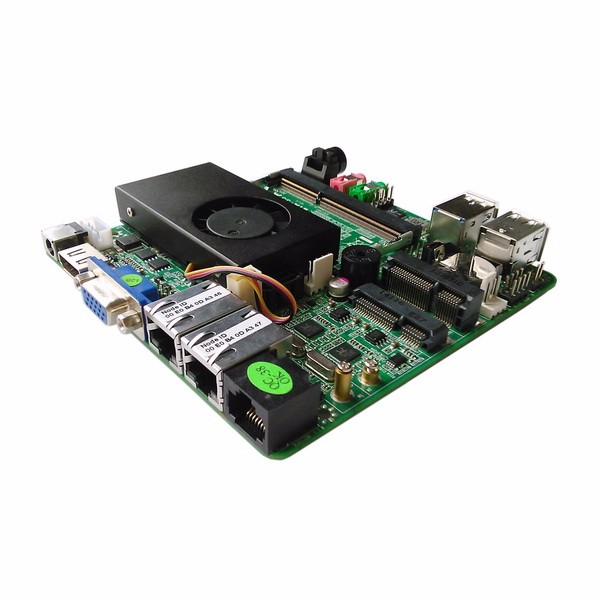

Первое попавшееся на Али : https://ru.aliexpress.com/item/HCIPC-2052-1-ITX-HCM35X21A-E350-ITX-Motherboard-Mini-ITX-Motherboard/32519593759.html?spm=a2g0v.search0104.3.6.ilhkj6&ws_ab_test=searchweb0_0,searchweb201602_4_10152_10065_10151_10068_10084_10083_10080_10082_10081_10301_10110_10136_10137_10111_519_5360011_10060_10112_10155_10113_10114_437_10154_10056_10055_10054_10182_10059_303_100031_10099_10078_10079_10103_10073_10102_10169_10189_10052_10127_10053_10142_10107_142_10050_10125_10051,searchweb201603_2,ppcSwitch_5&btsid=657ed0bc-4581-4be6-b826-31f6d2673c9a&algo_expid=4583e462-fe75-47f5-a91e-6176173bf947-3&algo_pvid=4583e462-fe75-47f5-a91e-6176173bf947

[iRybin]





во всяких неттопах мини-платки с m2 есть



m2 это таки не совсем mini PCI-e - вернее это mini pci-e x4 :) - но меньше Shuttle не доводилось видеть девайсину с m2 (вариант расколхозить ноут пока не рассматриваю :) ).



@broudi, так это mini-ITX - они-то есть и не так интересны...

@seriych, я так понял речь была о gigabyte brix-bxi7-4500 ? - вот это да, очень похоже и не космические технологии на заказ. Пасиб, покурю

[seriych]

m2 это таки не совсем mini PCI-e - вернее это mini pci-e x4 :)

Судя по фоткам, там как раз mini PCI-e, это я неправильно написал про m2. Но собственно какая разница, в любом случае переходник +-одинаковых размеров нужен. Edited 5 Jul 2017, 22:19 by seriych

[iRybin]





в любом случае переходник +-одинаковых размеров нужен.



вот там везде в том и задница, что нужен на Half-Size... а он, насколько я смог понять, вообще один единственный в мире существует по моей ссылке выше и там уже sold Out... Конечно, паяльник, шлейфы и уберколхоз пока никто не отменял - но то такое :)

В общем - с M2 уже тоже они есть :)

[broudi]

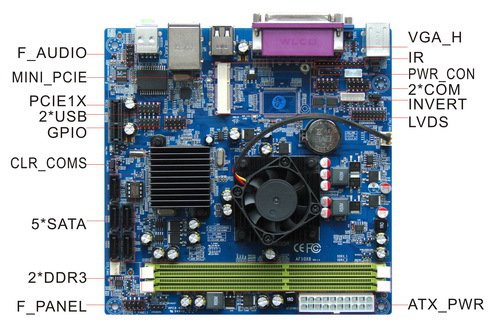

Если брать платки под mini PCI-e, то например такой вариант:  https://ru.aliexpress.com/item/HCIPC-ITX-HCMS3J19-Celeron-J1900-Quad-core-Nano-ITX-motherboard-Embedded-Mainboard/32763423981.html?spm=2114.10010208.1000013.5.2PNoUA&traffic_analysisId=recommend_2088_3_81019_new2&scm=1007.13339.81019.0&pvid=3e18a7cc-084c-4c23-b8a6-19fa0334e819&tpp=1

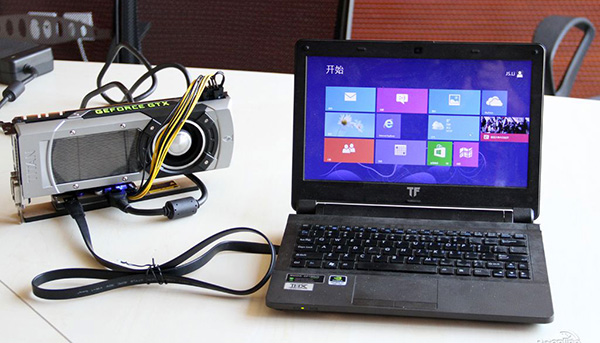

А к ней присобачить райзер такого плана: https://ru.aliexpress.com/item/PCI-E-riser-MINI-PCI-E-to-PCI-E-16X-DC-12V-to-take-power-with/32794176829.html?spm=a2g0v.search0104.3.1.L7MmhL&ws_ab_test=searchweb0_0,searchweb201602_4_10152_10065_10151_10068_10084_10083_10080_10082_10081_10301_10110_10136_10137_10111_519_5360011_10060_10112_10155_10113_10114_437_10154_10056_10055_10054_10182_10059_303_100031_10099_10078_10079_10103_10073_10102_10169_10189_10052_10127_10053_10142_10107_142_10050_10125_10051,searchweb201603_2,ppcSwitch_5&btsid=c0b23520-d31e-4a76-8faf-9a810c91d46a&algo_expid=c889a9bb-8a81-4685-bf50-5f8a4cfbbe55-0&algo_pvid=c889a9bb-8a81-4685-bf50-5f8a4cfbbe55

[iRybin]

А к ней присобачить райзер такого плана: https://ru.aliexpres...50-5f8a4cfbbe55



эти штуки все full size mini PCIe, а чем меньше мать - тем чаще там Half-Size miniPCIe или M.2 Type 2230 - короче в половину от полноценного. Но на них вроде тоже есть переходники:

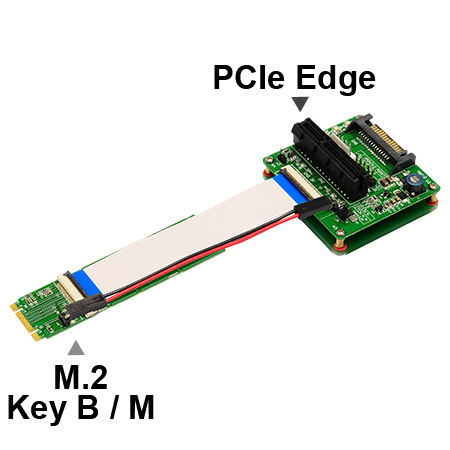

http://www.bplus.com.tw/ExtenderBoard/P14S-P14F.html

Теперь самое главное - не ошибиться в типе слота :) - т.к., наскока я понял - mSATA и mini PCI-E нифига не взаимозаменяемы (хотя внешне одинаковые), равно как у M.2 бывает минимум 4!!! ключа (B,M, A, E) и 3 или 4 типоразмера (в длинну).

Edited 5 Jul 2017, 22:52 by iRybin

[broudi]

эти штуки все full size mini PCIe, а чем меньше мать - тем чаще там Half-Size miniPCIe



Ну к мамке, что я предложил, все подходит (цены только на мелкую хрень неадекватные   :))  :

[iRybin]





цены только на мелкую хрень неадекватные



да вроде за 10 баксов райзер идёт целиковый на неё... и, самое смешное, переходничёк на обычный PCI-e x1 стоит ровно стока же - тока без райзера и всего...
