Рекомендуемые сообщения

Опубликовано
2 часа назад, Old Miner сказал:



Вы его как-то очень странно подключили. Нужно вентиляторы подключать так:

чёрный - motor-

красный - motor+

синий - оставьте висеть в воздухе.



Но скорее всего всё равно нормально работать не будет, поскольку этот регулятор не предназначен для управления ШИМ-вентиляторами.





В чем странность подключения?

На красный подал "плюс", на черный подал "минус", на синий подал "шим управление" с драйвера, белый не трогал - это показания оборотов.

Ну и на сам драйвер соответственно подал плюс и минус.

Все вполне логично и корректно.

Другой вопрос что возможно шим не тот или его надо как-то докрутить под эти кулеры, но опять же в магазине с кулерами продают именно этот драйвер...

Опубликовано
1 час назад, feNDer2k5 сказал:

Нужно применять именно PWM генератор для регулировки оборотов.

Еще варианты. Или вообще можно спаять самому по схеме.

А для встройки в корпус наверно предпочтительнее такой (для кулеров выставить примерно 20-25кГц):






Полагаю это по сути вот такой регулятор?

https://aliexpress.ru/item/32867909072.html?spm=a2g0o.productlist.0.0.3ba3f415HKKXKy&algo_pvid=64a6ae00-9a43-4d22-be03-ad2b0f1999e5&algo_expid=64a6ae00-9a43-4d22-be03-ad2b0f1999e5-9&btsid=0ab6d59515854113496804022e78aa&ws_ab_test=searchweb0_0,searchweb201602_,searchweb201603_



1 час назад, Splinter сказал:

@nikodim У вас вентиляторы уже с шим-драйвером внутри. Для его управления нужен только внешний ШИМ-сигнал на синий провод.  Вы же пытаетесь подключить его к ШИМ-регулятору. Чтобы не выкидывать то, что вы уже купили, возможно этот регулятор можно применить, ведь на выходе у него тоже ШИМ, но с размахом в напряжение питания и частотой 25 кГц. Надо посмотреть по даташиту на вентилятор сможет ли он почуять 25 кГц. Если да то выход ШИМ с регулятора через резистивный делитель опустить до примерно 3В и подать его на синий провод. Если 25 кГц вентилятор не тянет, то думаю несложно понизить частоту регулятора, там скорее всего  собрана схема на NE555 и пересчитать ее можно на любом онлайн калькуляторе в сети.



По сути вентиляторы получают питание от БП, а от драйвера получают только управление по синему, верно? Или именно этот драйвер по синему шлет не то что надо?

Опубликовано (изменено)
21 минуту назад, nikodim сказал:

на синий подал "шим управление" с драйвера



Почему вы решили, что клемма, обозначенная как "motor-" - это вывод сигнала ШИМ? А "motor+" в таком случае для чего?



16 минут назад, nikodim сказал:

По сути вентиляторы получают питание от БП, а от драйвера получают только управление по синему, верно?



Для этого драйвера - верно. А для того, что вы уже купили - неверно. Купленный вами драйвер выдаёт постоянное напряжение на клеммах "motor-" и "motor+",  величина которого меняется крутилкой.

Изменено пользователем Old Miner
Опубликовано (изменено)
12 минут назад, Old Miner сказал:



Почему вы решили, что клемма, обозначенная как "motor-" - это вывод сигнала ШИМ? А "motor+" в таком случае для чего?





Для этого драйвера - верно. А для того, что вы уже купили - неверно. Купленный вами драйвер выдаёт постоянное напряжение на клеммах "motor-" и "motor+",  величина которого меняется крутилкой.



Я так решил согласно прикрепленной схеме.

Полагаю нарисованный там драйвер отличается от моего только тем что мой до 20А, а тот до 10А.

Итак:

1. в любом случае на вентиляторах на черный подаю минус и на красный подаю плюс с БП, верно?

2. в любом случае на драйвере на power- подаю минус и на power+ подаю плюс с БП, верно?

3. остается понять откуда на драйвере выходит управляемый шим, чтобы его сунуть на синий на кулерах, верно?



Тут остается либо мотор- либо мотор+. Я подключил на мотор- согласно схеме по которой народ отписывается что все работает корректно.



ЗЫ Ссылка не открывается



Вы предлагаете вентиляторы подключить не от БП, а на прямую от драйвера на мотор- и мотор+?

Изменено пользователем nikodim
Опубликовано
27 минут назад, nikodim сказал:

Полагаю это по сути вот такой регулятор?

Да.

У вас регулятор напряжения с шимом внутри. На выходе motor- и motor+ просто будет напряжение от 0 до 12В. Измерьте мультиметром. Сигнал PWM нужно снимать с внутреннего генератора с микросхемы. Нужна схема по хорошему или хотя бы маркировка микрухи.

Но имхо проще купить готовый генератор.

11 минут назад, nikodim сказал:

Вы предлагаете вентиляторы подключить не от БП, а на прямую от драйвера на мотор- и мотор+?

Можно, но эти кулеры не предназначены для регулировки оборотов напряжением. Получите скорее малый диапазон регулировки.

Опубликовано
11 минут назад, nikodim сказал:

ЗЫ Ссылка не открывается

Исправил.



11 минут назад, nikodim сказал:

Вы предлагаете вентиляторы подключить не от БП, а на прямую от драйвера на мотор- и мотор+?

Да. Попробуйте так. Многие вентиляторы с ШИМ управлением нормально работают при пониженном напряжении с уменьшением оборотов. Может и ваши Дельты так смогут.

Опубликовано
23 минуты назад, Old Miner сказал:

. Купленный вами драйвер выдаёт постоянное напряжение на клеммах "motor-" и "motor+",  величина которого меняется крутилкой.



18 минут назад, feNDer2k5 сказал:

На выходе motor- и motor+ просто будет напряжение от 0 до 12В.

Я бы так не утверждал. По фото и описанию лота сложно сделать однозначный вывод. Но если бы это было так, как вы говорите, то это был бы обычный DC-DC преобразователь, а значит там должна быть индуктивность и на ток 20А приличных размеров, не заметить ее было бы сложно.

Я думаю это обычный ШИМ-генератор на таймере 555 и на выходе у него ключ на полевике - обычно так делается.

43 минуты назад, nikodim сказал:

Еще варианты. Или вообще можно спаять самому по схеме.

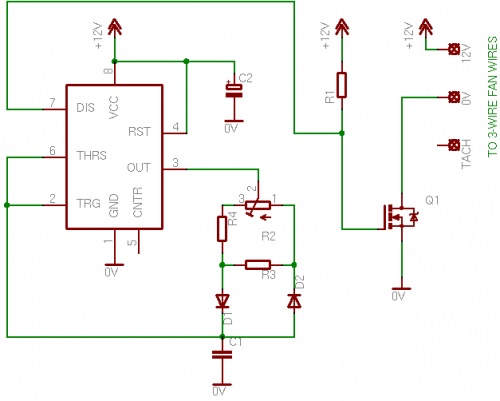

Собственно по второй ссылке и схема имеется (для 3pin FAN, внизу страницы), думаю она практически идентична той, что имеется у @nikodim, только усилена параллельными полевиками.

24 минуты назад, nikodim сказал:

Итак:

1. в любом случае на вентиляторах на черный подаю минус и на красный подаю плюс с БП, верно?

2. в любом случае на драйвере на power- подаю минус и на power+ подаю плюс с БП, верно?

3. остается понять откуда на драйвере выходит управляемый шим, чтобы его сунуть на синий на кулерах, верно?

1,2 верно

3 если на выводе motor+ не будет ШИМ, то он точно будет на затворах полевиков - припаяйте туда проводок.

Опубликовано
4 часа назад, nikodim сказал:


Не сразу понял в чем прикол. Кажется дошло. Полевик стоит в разрыв минуса, т.е. это выход с открытым стоком. Надо собрать по этой схеме но вывод motor+ подтянуть  к  Power+ резистором 4,7-10 кОм и все заработает. Единственный момент, как ваш вентилятор относится к +12В на входе PWM. Оригинальные дельты судя по спецификации до 15 В держат на этом выводе. Но по вашей маркировке у дельты такой модели нет. Ну или стопроцентный вариант - взять сигнал с затвора полевика.

Опубликовано (изменено)
22 минуты назад, Splinter сказал:

...взять сигнал с затвора полевика.

Да, скорее там так и есть и сигнал PWM можно взять с затвора.




Изменено пользователем feNDer2k5
Опубликовано
54 минуты назад, Old Miner сказал:

Исправил.



Да. Попробуйте так. Многие вентиляторы с ШИМ управлением нормально работают при пониженном напряжении с уменьшением оборотов. Может и ваши Дельты так смогут.



Спасибо.

Закажу эти шим-регуляторы.

Даже если от мотор- и мотор+ кулеры будут работать - полагаю правильнее все-же будет использовать именно" шим управление.

14 минут назад, feNDer2k5 сказал:

Да, скорее там так и есть и сигнал PWM можно взять с затвора.






Можете на картинке с драйвером указать куда подпаяться (затвор полевика)?)

А то в схемах я не силен...

Опубликовано (изменено)
11 минут назад, nikodim сказал:

Можете на картинке с драйвером указать куда подпаяться (затвор полевика)?)


G - Gate - Затвор



Но советую без всяких паек, взять резистор с выводами, любой мощности, удобнее всего 0,125 или 0,25 Вт, любой на 4,7-10кОм. И прикрутить прям к терминалам Motor- и Power+. И синий провод от вентилятора подключить к Motor-.

Изменено пользователем Splinter
Опубликовано
2 минуты назад, Splinter сказал:


G - Gate - Затвор



Спасибо, вот только на этом драйвере таких 4 штуки на разных радиаторах))

Опубликовано (изменено)
8 минут назад, Splinter сказал:

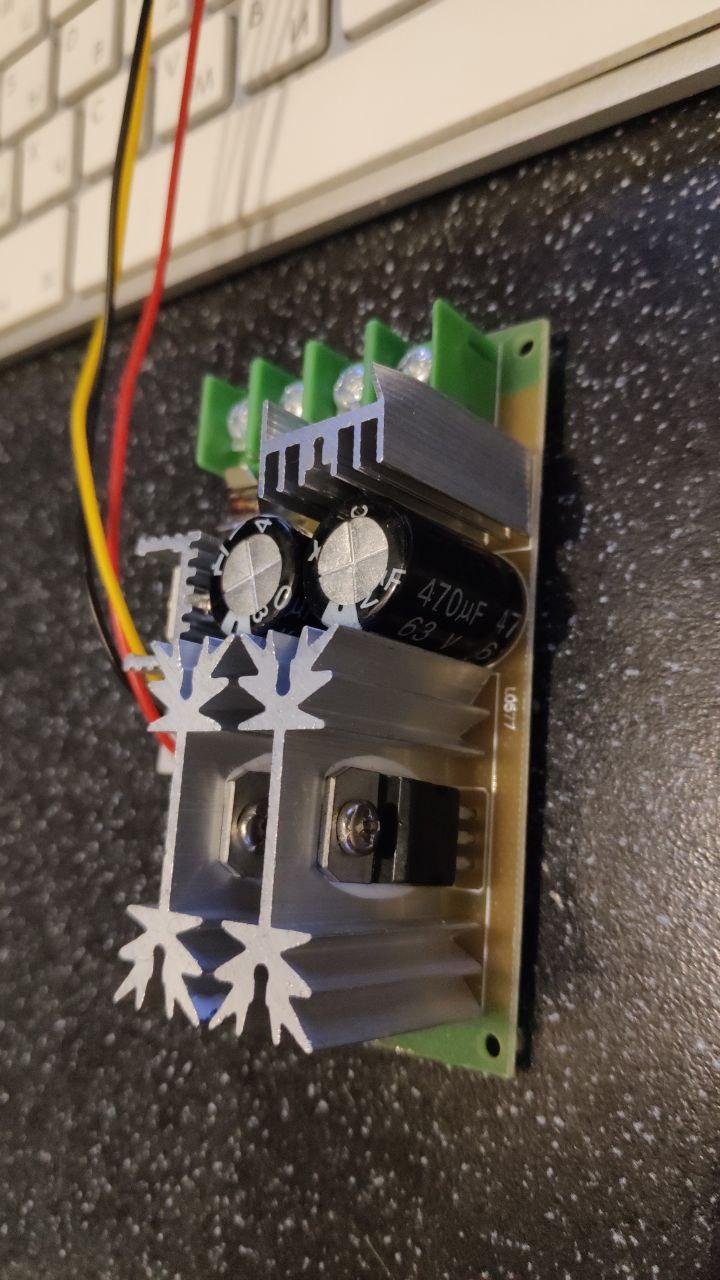

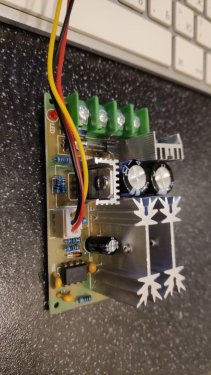

Сделайте фото платы снизу (чтобы видеть дорожки) и сверху чтобы видеть компоненты и скажу точно.

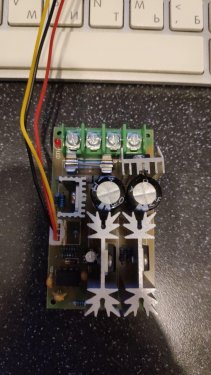

photo_2020-03-28_23-03-11.jpg photo_2020-03-28_23-03-14.jpg photo_2020-03-28_23-03-16.jpg photo_2020-03-28_23-03-18.jpg

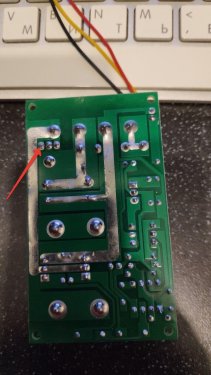

Подозреваю вот этот?

Он выходит на мотор-



photo_2020-03-28_23-03-18 2.jpg

Изменено пользователем nikodim
Опубликовано
2 часа назад, Splinter сказал:

@nikodim 11.thumb.jpg.4ca619a450bf0bd4e7d47efd8bfd1889.jpg

На любой из этих затворов. Полевики можно выпаять при желании. Другие два элемента в таких же корпусах - это не полевики, их надо оставить.

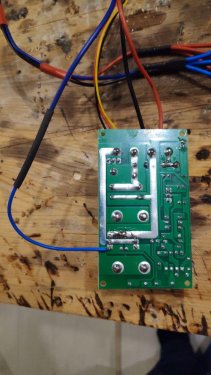

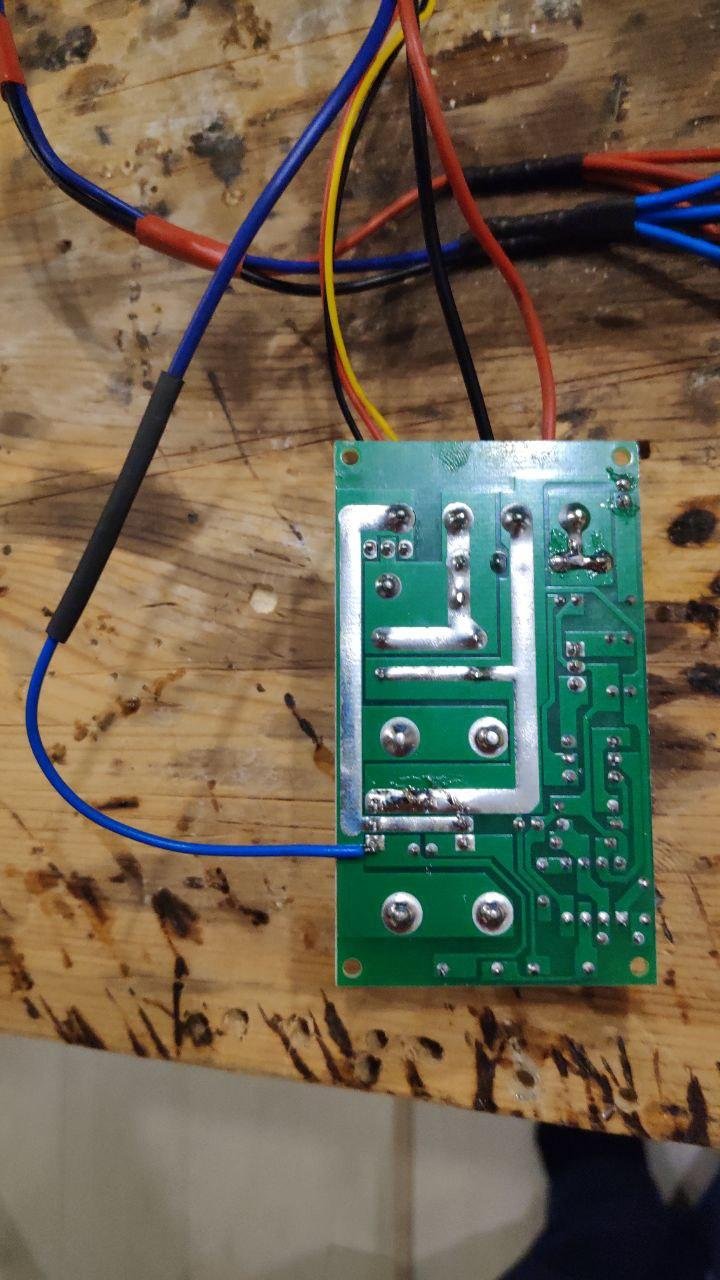

Спасибо большое, все получилось))




Опубликовано (изменено)
14 часов назад, nikodim сказал:

все получилось



Лучше было бы не подпаиваться к плате, а при подключении, как на твоей картинке в первом сообщении, на клеммы "Мотор" подключить резистор , как выше советовали, на  5-10кОм, при этом по черному проводу получится управлять оборотами.



photo_2020-03-28_13-02-12.jpg.024d1187d707502c6a05d6a44ed7a9fa.thumb.jpg.849511bcb782617f16c24cbd64beeb9d.jpg



Изменено пользователем Uliss
Опубликовано
1 час назад, Uliss сказал:



Лучше было бы не подпаиваться к плате, а при подключении, как на твоей картинке в первом сообщении, на клеммы "Мотор" подключить резистор , как выше советовали, на  5-10кОм, при этом по черному проводу получится управлять оборотами.



photo_2020-03-28_13-02-12.jpg.024d1187d707502c6a05d6a44ed7a9fa.thumb.jpg.849511bcb782617f16c24cbd64beeb9d.jpg





А есть принципиальная разница?

Или способ с припайкой может навредить оборудованию?

На данный момент проще припаяться чем искать резистор...

Опубликовано

@nikodim Подключаясь с внешним резистором ты оставляешь плату в изначальном состоянии и можешь по этой схеме применить практически любой ШИМ. Кстати, там достаточно самого простенького на 2-3А за 50р. А подпаиваясь к точке на плате теряешь взаимозаменяемость и вместо мощного выхода получаешь слабенький по току стык, который легко вывести из строя случайным замыканием.

как-то так...

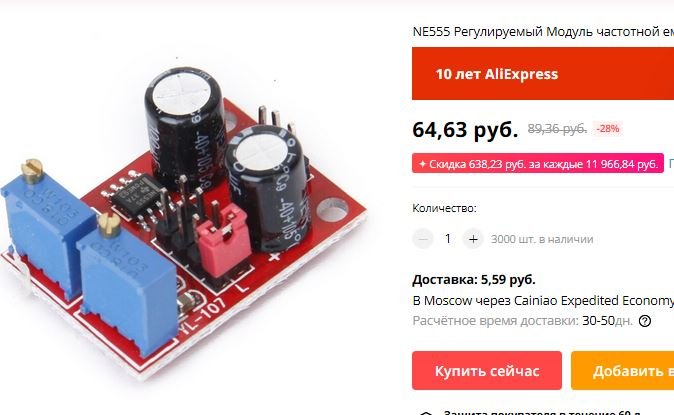

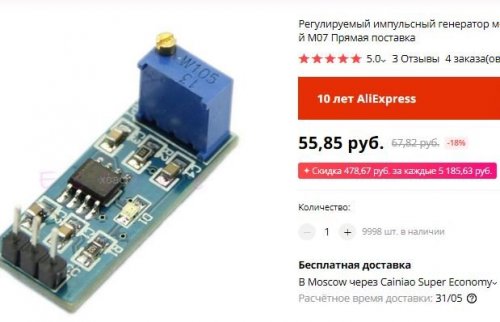

001.thumb.JPG.3d4a883c66087fbcc879973283ac4981.JPG  002.thumb.JPG.edcfdc40da0510297592a9ac62c59f13.JPG

Опубликовано
10 часов назад, Uliss сказал:

@nikodim Подключаясь с внешним резистором ты оставляешь плату в изначальном состоянии и можешь по этой схеме применить практически любой ШИМ. Кстати, там достаточно самого простенького на 2-3А за 50р. А подпаиваясь к точке на плате теряешь взаимозаменяемость и вместо мощного выхода получаешь слабенький по току стык, который легко вывести из строя случайным замыканием.

как-то так...



001.thumb.JPG.3d4a883c66087fbcc879973283ac4981.JPG  002.thumb.JPG.edcfdc40da0510297592a9ac62c59f13.JPG

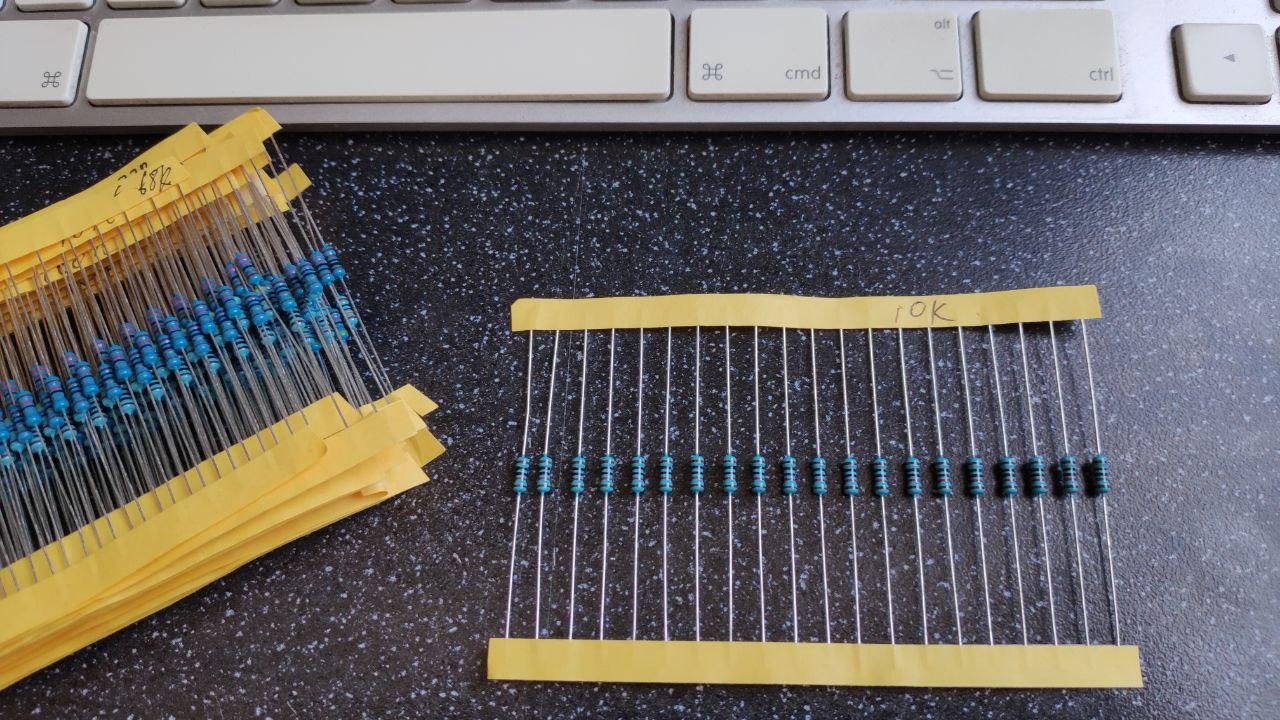

Оказывается есть у меня резисторы.

Вот таким соединяю мотор- и мотор+?

Управление на синий идет как на схеме с мотор-, верно?




Опубликовано
59 минут назад, nikodim сказал:

Вот таким соединяю мотор- и мотор+?

Управление на синий идет как на схеме с мотор-, верно?



Ставите резистор на клеммы "Мотор", а сигнал управления снимаете с крайней клеммы, там по  цветам не очень различимо. По идее она должна быть подписана "- Мотор"

Клеммы "+ Вх" и "+ Мотор" соединены между собой предохранителем.

  • 11 месяцев спустя...
Опубликовано
11 часов назад, aising62@mail.ru сказал:

Вроде всё работает но на маленькой скорости плавают обороты



Так в нем вентиляторы с ШИМ-управлением включены с регулировкой по питанию.

Это имело бы смысл для двухпроводных вентиляторов, а включать так четырехпроводные глупо.



11 часов назад, aising62@mail.ru сказал:

тоит ли попробовать по Вашей схеме?



Стоит. Так они начнут работать в штатном режиме.
