Всё это замечательно. Но, если делать, то делать по правилам.

Бороду из проволочек следует заменить на пару, взятую от шлейфа IDE (медленного, 40-контактного). Он больше всего подходит по геометрии. Дело в том, что для обеспечения полной скорости порта эти выходы должны работать на симметричную согласованную и помехозащищенную линию с волновым сопротивлением в пределах 85-95 ом. Поэтому пару загоняем в хороший плотный экран с обязательным заземлением с обоих сторон, разъем УСБ ставим как можно ближе, минимизируя длину соединительной линии.

Как вариант - аккуратно распороть УСБ кабель, изъять пару данных и сохраняя плотность витков повива поместить в экран.

Может, оно и лишнее, но лучше так.

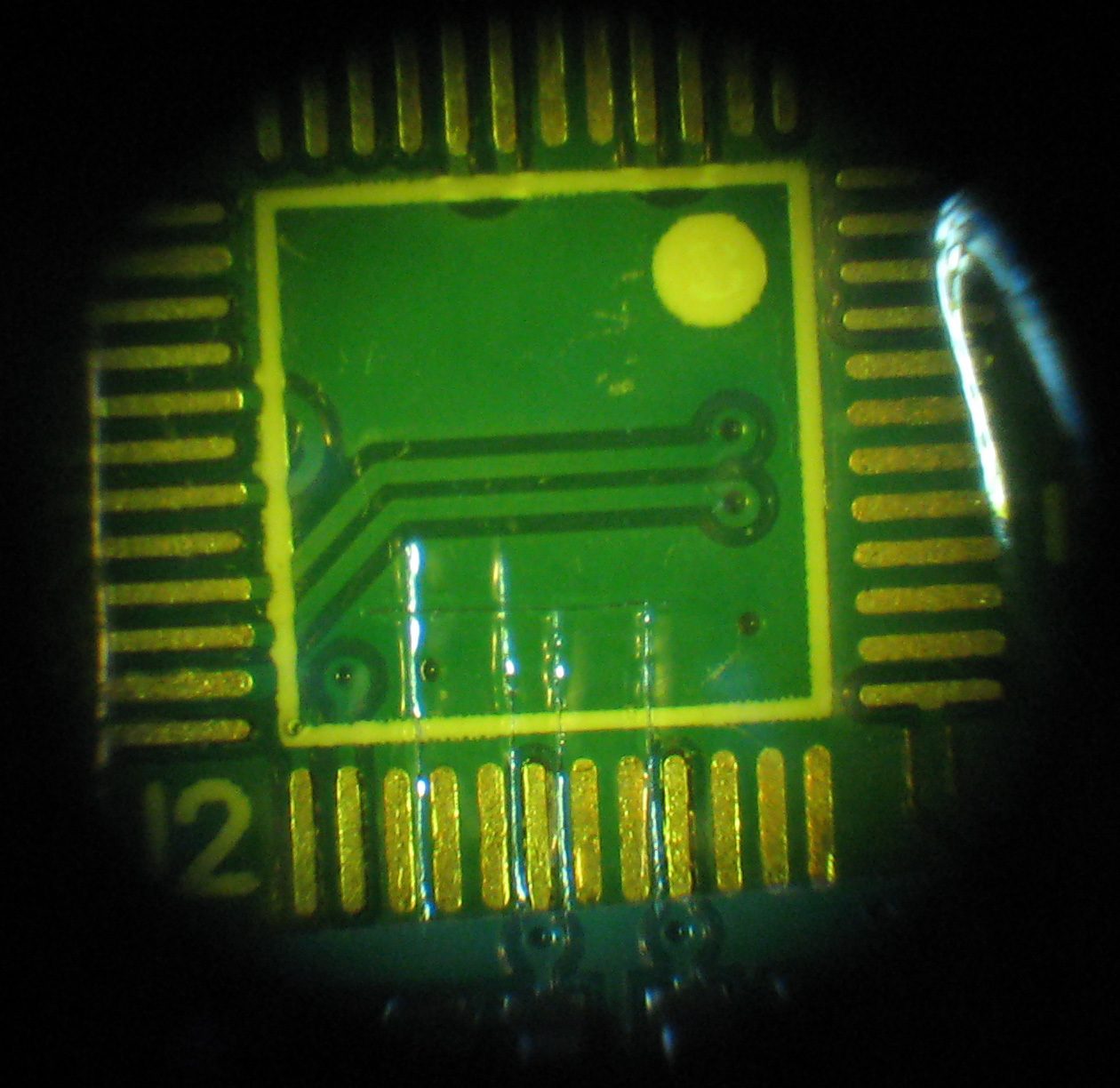

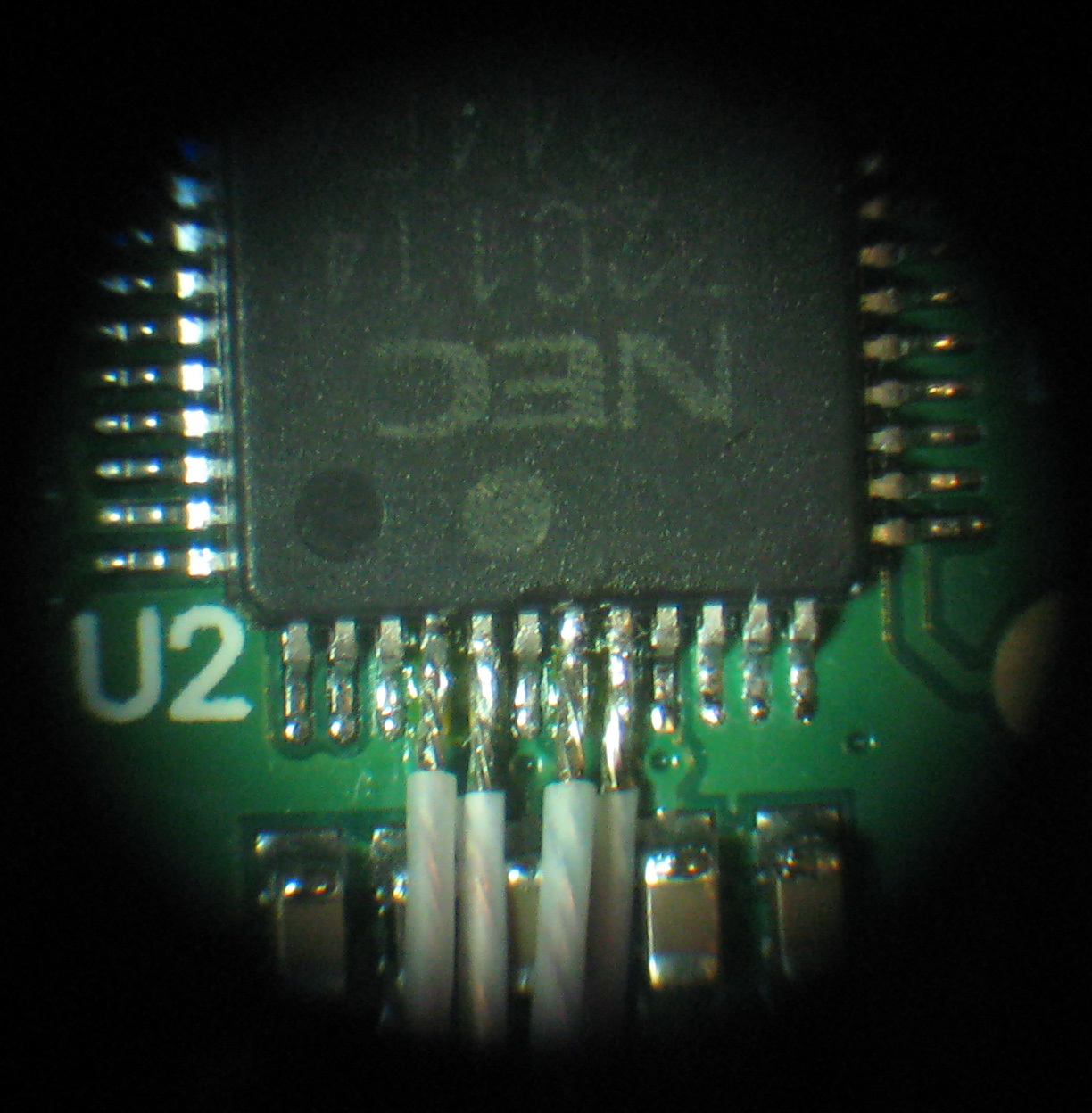

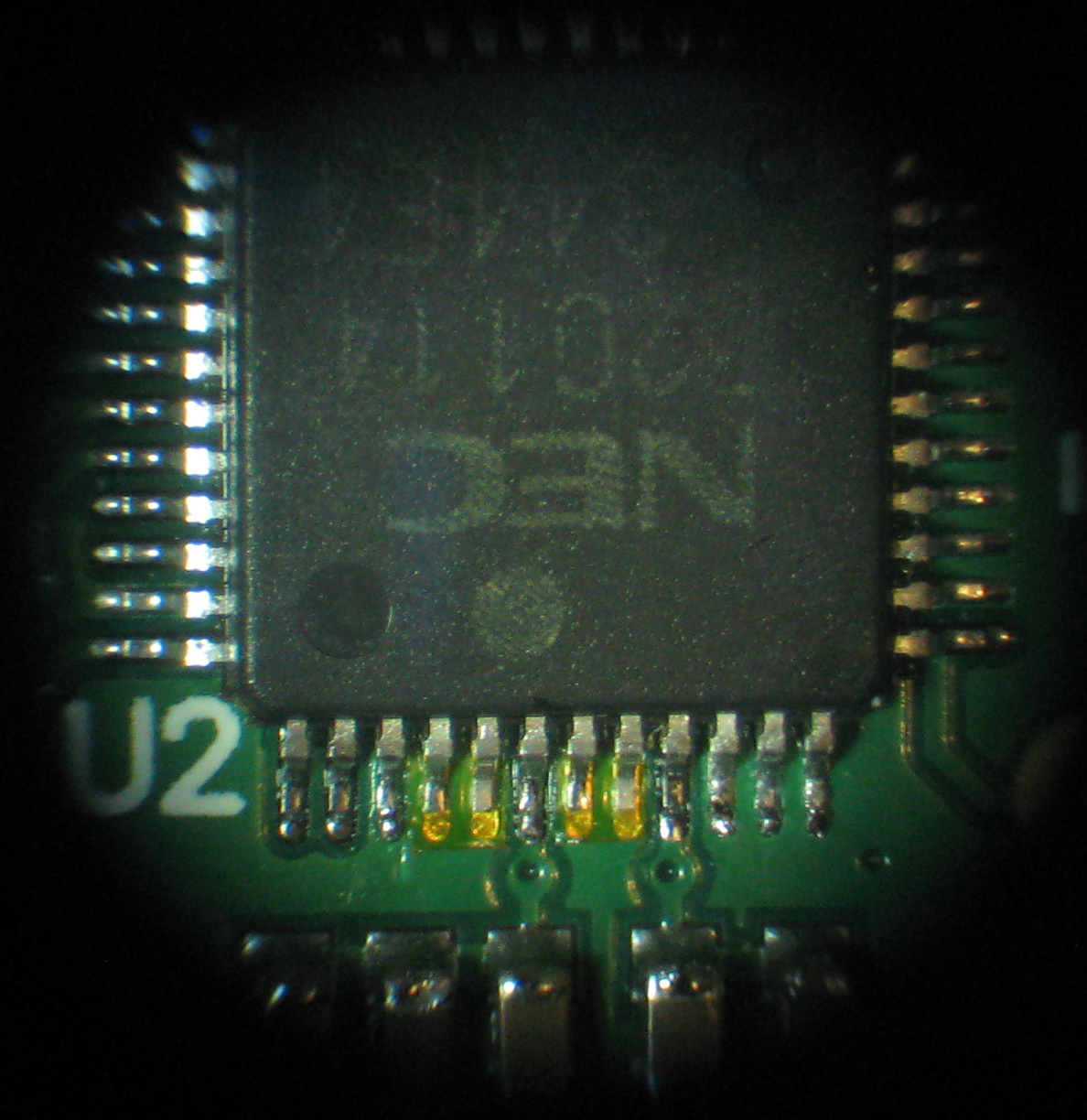

P.S. Я бы не стал отпаивать-припаивать чип, а просто поднял бы нужные ноги, проложил изоляцию от платы и припаялся к ним, зафиксировав весь монтаж термоклеем. ИМХО - так гораздо проще для повторения с минимальными навыками и обычным паяльником. Не все обладают паяльными станциями и умеют с ними обращаться.

Кстати, вместо МГТФ гораздо лучше использовать ФД - изоляция плотней и тоньше и работать с ним проще. МГТФ провод для кабелей и жгутов, ФД и ГФ - для монтажа.

чип Картинки отвалились.
