Ремонт: Bitmain Antminer s7, s9, l3+

[Repin 0]

Приветствую всех и в частности @Splinter. Надеюсь на твою помощь. Есть контролька s9, на ней был сгоревний проц, сгорел он в тот момент когда я(дурак) воткнул вентилятор в плату прямо на горячую. Проц поменял. Теперь при подключении вентилятора в fan5 вент не работает, fan6 работает. Если замерить напряжение на + и - у разъёма fan5 при отключённом венте, то 12 вольт присутствует, а вот если воткнуть вент и замерить напряжение в этом случае, то его уже нет. т.е под нагрузкой 0 вольт. Так же не запускаются хеш платы, в логе пишет: Error of set PIC FLASH addr: addr_H=3(0) addr_L=0(0) on Chain[6]. резисторы и конденсаторы рядом с fan-ами (r146,r148, r145 r147, c198,c196,c192,c199,c200) имеют положенные сопротивления(сравнивал в рабочей платой) А ВОТ резистор r52 в коротком замыкании(если мерить не выпаивая), если его выпаять и замерить сопротивление, то покажет положенные 1 кОм.  r50 на плате показывает 1 кОм(норма). Резисторы рядом с разъёмами ддля хеш плат тоже в норме. Что можно ещё проверить, как починить ?

Edited 13 Oct 2021, 23:48 by Repin

[Splinter 183]

5 часов назад, Repin сказал:

Так же не запускаются хеш платы, в логе пишет: Error of set PIC FLASH addr: addr_H=3(0) addr_L=0(0) on Chain[6].



5 часов назад, Repin сказал:

А ВОТ резистор r52 в коротком замыкании(если мерить не выпаивая)

Линия sda у шины i2c пробита потому и не видит pic на хэшплатах.

5 часов назад, Repin сказал:

Если замерить напряжение на + и - у разъёма fan5 при отключённом венте, то 12 вольт присутствует, а вот если воткнуть вент и замерить напряжение в этом случае, то его уже нет. т.е под нагрузкой 0 вольт.

12в на разъем вентилятора идет напрямую с разъема питания так что оно не может пропадать не уводя БП в КЗ.

Проц дохлый подсунули скорее всего.

[Repin 0]

5 часов назад, Splinter сказал:



Линия sda у шины i2c пробита потому и не видит pic на хэшплатах.

12в на разъем вентилятора идет напрямую с разъема питания так что оно не может пропадать не уводя БП в КЗ.

Проц дохлый подсунули скорее всего.

Выпаял проц. кз на r52 ушло, но fan 5 до сих пор не крутиться. fan 6 крутиться. без вентилятора напряжение есть, с - нету

Edited 14 Oct 2021, 10:14 by Repin

[svm55 14]

54 минуты назад, Repin сказал:

но fan 5 до сих пор не крутиться. fan 6 крутиться. без вентилятора напряжение есть, с - нету

Таки не понял я до сих пор... ОДИН и тот же вентилятор, в  5 напряжение 12В есть, но воткнуть вентилятор - нету, Этот же вентилятор в fan6 крутится хоть бы хны?

@Splinter пожалуйста. как с этим  ?

[Repin 0]

1 час назад, svm55 сказал:

Таки не понял я до сих пор... ОДИН и тот же вентилятор, в  5 напряжение 12В есть, но воткнуть вентилятор - нету, Этот же вентилятор в fan6 крутится хоть бы хны?

@Splinter пожалуйста. как с этим  ?

всё именно так.

[Repin 0]

2 часа назад, Repin сказал:

Выпаял проц. кз на r52 ушло, но fan 5 до сих пор не крутиться. fan 6 крутиться. без вентилятора напряжение есть, с - нету

Замерил напряжение на r120, 124, 130, 125, , 132, 133 ,54, 53 где то есть 3.3v где то нету. попробовать их заменить ?

[svm55 14]

2 часа назад, Repin сказал:

всё именно так.

Никогда такого не было, в в вентиляторы залезал многократно, схемы даже здесь где то выкладывал. И что выяснил. Вполне себе работающий вентилятор может оказаться внутри весьма разный по схеме. А именно по управлению PWM. Есть которые при подключении 12В крутятся по максимуму, есть, которые с минимальными оборотами, определяемыми делителем внутри самого вентилятора. А есть (редко) те, у которых делитель в целях экономии, наверно, проигнорирован. и такой при только 12В вообще! не крутится. Но стоит подать PWM - работает. Но это всё для сведения, вдруг пригодится. У Вас 12В пропадает, так что это всё ни при чём. Где то в цепи что то оборвалось и остался только резистор, и при нагрузке получается падение напряжения. А ведь 12В идёт напрямую!! Может дорожки?

[Splinter 183]

8 часов назад, Repin сказал:

Выпаял проц. кз на r52 ушло, но fan 5 до сих пор не крутиться. fan 6 крутиться. без вентилятора напряжение есть, с - нету

Еще раз повторю - питание 12В идет на коннектор вентилятора напрямую с разъема питания платы. Там нет никаких резисторов/перемычек/предохранителей. Если есть такая проблема (что честно говоря удивляет) то не проще ли кинуть 12 в проводочком с соседнего разъема вентилятора?



12.10.2021 в 10:26, svm55 сказал:

И всё таки в чём разница между выходом 28 и 17 у, например, первого чипа? От чипа к чипу идёт через 28, а от первого  через преобразователь уровня от 17-го.

Честно - не вникал как на первом чипе - это както не важно. Я рисовал схему уже не помню с какой ревизии - и там использовался вывод RO как и на других чипах.

[Repin 0]

14 часов назад, Splinter сказал:



Линия sda у шины i2c пробита потому и не видит pic на хэшплатах.



хорошо, а как проверить линию ldo ?  какие на пути встречаются резисторы/перемычеки/предохранители ?

[svm55 14]

13 часов назад, Splinter сказал:

Честно - не вникал как на первом чипе - это както не важно. Я рисовал схему уже не помню с какой ревизии - и там использовался вывод RO как и на других чипах.

В английском мануале на выход платы идёт с выхода RF №17, однако ( я недавно выкладывал) на плате сделано так, что переставив один резистор- перемычку, можно взять RO с 28 выхода. И тоже недавно, один товарищ тут отписывал, как он, при отсутствии у первого чипа сигнала с 17 RF, взял с 28 RO, и всё заработало. вывод - равнозначно.

Edited 15 Oct 2021, 08:00 by svm55

[maksdemon 0]

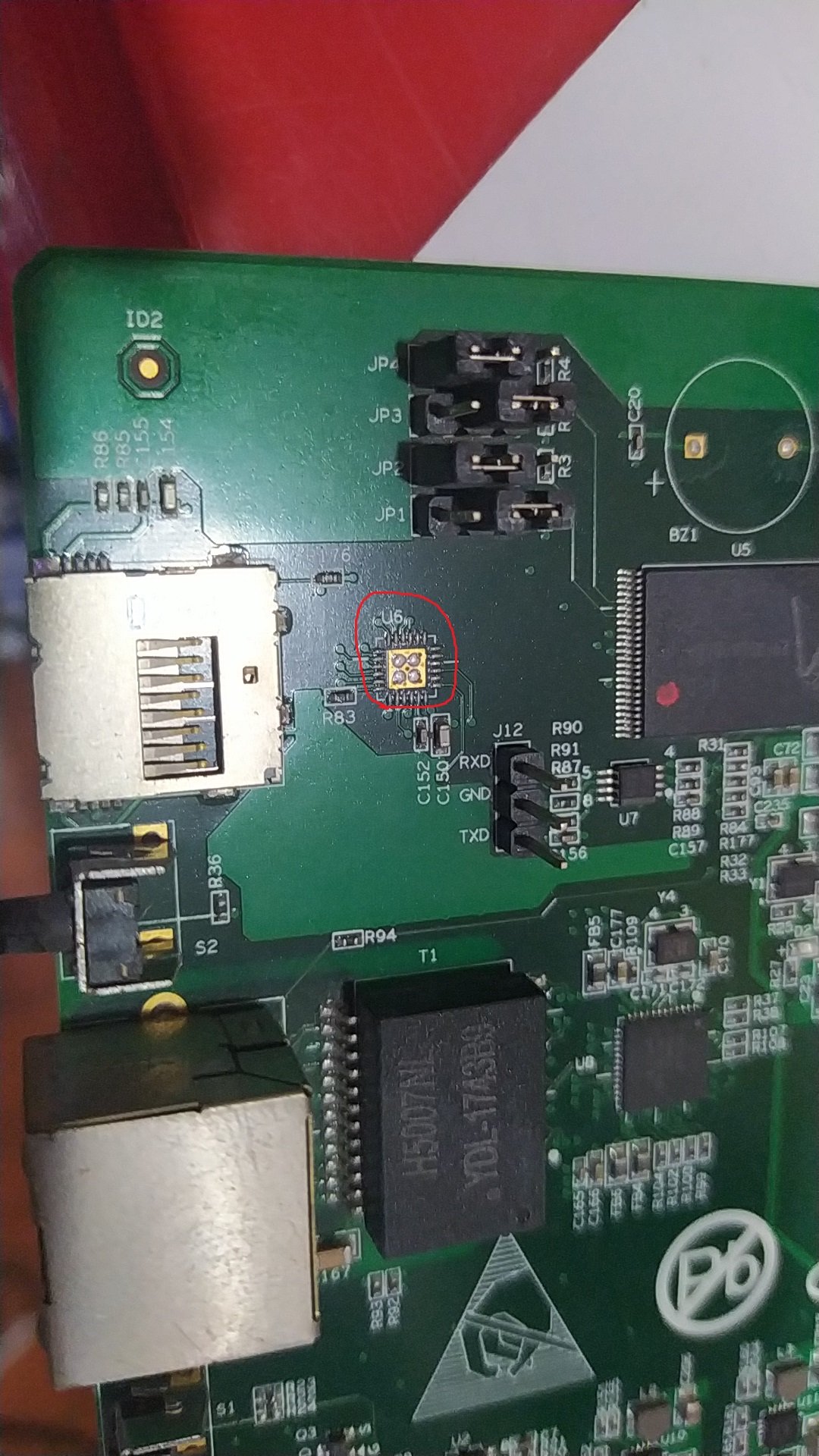

Доброе время суток. Друг принес контрольную плату от S9 попросил прошить, но через SD карту плата отказывается шиться. Я грешу на то что на плате отсутствует элемент U6 посмотрите во вложении. Не могли бы Вы подсказать что это за элемент и в нем ли дело?

[svm55 14]

2 часа назад, maksdemon сказал:

в нем ли дело?

Да.

2 часа назад, maksdemon сказал:

что это за элемент

TXS02612RTWR

[maksdemon 0]

34 минуты назад, svm55 сказал:

Да.

TXS02612RTWR

как то можно перемычками решить или нужно именно его ставить?

[Replica178 0]

Здравствуйте. помогите с названием и моделью разъемов и шлейфов.
которые слева как я понял это N42GK-06,  справа которые  не могу загуглить нормально. Алик не вариант.
спасибо.
возможно впаяю что нибудь другое, пока не нашел. шаг 2мм, 18пинов

[svm55 14]

55 минут назад, Replica178 сказал:

с названием и моделью разъемов

Ставлю по питанию эти

На вентиляторы 4 pin

18-pin PHB 2.0 2X9P



1 час назад, maksdemon сказал:

как то можно перемычками решить или нужно именно его ставить?

Ни малейшего... Ибо припаял - работает. Ещё чтоб были С150, 152 и R83, 176

Edited 15 Oct 2021, 12:29 by svm55

[Repin 0]

14.10.2021 в 22:17, Repin сказал:

хорошо, а как проверить линию ldo ?  какие на пути встречаются резисторы/перемычеки/предохранители ?

Перепаял разъём и оснастку с fan5 на fan4  вентилятор заработал! Но ошибка Error of set PIC FLASH addr по прежнему выскакивает. Как проверить линию LDO  кто-нибудь знает ?

[maksdemon 0]

16 часов назад, svm55 сказал:

Ставлю по питанию эти

На вентиляторы 4 pin

18-pin PHB 2.0 2X9P



Ни малейшего... Ибо припаял - работает. Ещё чтоб были С150, 152 и R83, 176

А аналогов у этого элемента нет? Или может знаете с какой платы можно снять кроме самой контрольной платы асика? Заказывать с алика это на пару месяцев все затянется.

[Kowex 1]

16 часов назад, maksdemon сказал:

Заказывать с алика это на пару месяцев все затянется.

Купите в Москве или на авито или в чипдип (скорее всего под заказ будет). Вас в гугле забанили? Запчасти для ремонта майнеров и ищите ближайшего.

[maksdemon 0]

4 часа назад, Kowex сказал:

Купите в Москве или на авито или в чипдип (скорее всего под заказ будет). Вас в гугле забанили? Запчасти для ремонта майнеров и ищите ближайшего.

Я живу в такой жопе мира что посылка с алика сюда идет пару месяцев

[Splinter 183]

16.10.2021 в 07:58, maksdemon сказал:

А аналогов у этого элемента нет?

https://www.chipdip.ru/product/pld2-40r

плюс 2 капельки силикона чтобы шлейф не вываливался.

[Paraplan 3]

Всем добрый день. Столкнулся с такой проблемой И так перевез асики в другое место л3 поставил все гуд

с9 на старом месте выключил так как не было времени их перевезти и они простояли так около месяца

Сегодня появилось время приехал на новое место включил первых 2шутки с9 и тут понеслось запускается плата управления но в майнер статус пусто

Поменял блок питания на одном - результат никакой

Думаю мало ли взял другую пару с9 (почему пару  - на полке так все устроенно что по 2 стоит)))) поставил и результат тот же

Лампочка горит на асике-  нормал,  на платах диод горит красным цветом но майнер стаус пустой Ждал до 30 минут и нифига не появилось

Ладно думаю один вышел из строя но все 4 сразу и при том что до этого они работали без каких либо проблем Как то странно короче

Подскажите куда копать? заранее спасибо кто ответит

[Splinter 183]

@Paraplan увлекательная но совершенно не информативная история. Логи где?

[Paraplan 3]

2 минуты назад, Splinter сказал:

@Paraplan увлекательная но совершенно не информативная история. Логи где?

Честно спешил и не зная что надо уехал подскажите какую инфу нужно завтра буду на месте все сделаю

Edited 17 Oct 2021, 11:20 by Paraplan

[Splinter 183]

1 минуту назад, Paraplan сказал:

Честно спешил и не зная что надо уехал подскажите какую инфу нужно завтра буду на месте все сделаю

Включите с подключенным интернетом. Если прошивка сток то подождите около 10 минут и скопируйте kernellog. Если кастомная, то зависит от версии. В них бывает несколько логов. Все логи что найдете - копируйте.

[Paraplan 3]

5 минут назад, Splinter сказал:

Включите с подключенным интернетом. Если прошивка сток то подождите около 10 минут и скопируйте kernellog. Если кастомная, то зависит от версии. В них бывает несколько логов. Все логи что найдете - копируйте.

если успею сделаю сегодня если нет завтра напишу Заранее спасибо
