Hlorofos

Ремонт: Bitmain Antminer S7, S9, L3+

Hlorofos

Все полезные ссылки и FAQ можно найти в первом сообщении. Прежде чем задать вопрос, посмотрите там.

Message added by Hlorofos

Recommended Posts

13 часов назад, Lenchik сказал:

@Splinter Ты когда читаешь то думай иногда. Ты хотя бы собрал сам один тестер хэш плат? Вот когда что то сделаешь своими руками, тогда и поговорим. К твоему тупому сведению, на одно и многострочных индикаторах стоит чип и без прошивки они не работают.

И как ты можешь ремонтировать хэш платы, если не понимаешь как они работают? На последовательном запуске и основан поиск неисправности хэш плат. Где сигнал перестал проходить, тот чип и сдох.

Вот так похвалишь человека за тонкий радиотехнический юмор, а в ответ получишь быдло-пост обиженной школьницы. Я бы мог спуститься до Вашего уровня и объяснить Вам кто Вы и что Вы, но вот воспитание не позволяет.  И если есть технические аргументы, то подберите слюни и обсудим факты, а нет - так идите на радиокоте детям лекции по радиотехнике читайте. Лет тридцать назад я бы вас тоже с удовольствием почитал.

Китайские асик-тестеры я собирал все и во всех разочаровался как в бесполезной игрушке. Поэтому собрал свой и написал к нему софт на Вашем любимом языке высокого уровня, компилируемом естественно.

А по поводу интерфейса обмена между асик-чипами (битмайновскими, т.к. мы в их ветке) советую Вам не обвинять меня в невежестве, а взять ваш крутой осциллограф и разобраться кто и как дергает сигнал Reset (как он проходит через цепочку чипов). И подумать зачем тогда нужна линия BO/BI (Busy). Что такое USART кажется знаете, но и за него если что тоже подумайте.



Share this post


Link to post
Share on other sites
2 часа назад, Lenchik сказал:

Такая что ли? https://drive.google.com/file/d/1L8DEEMgjhUCCNS_hKbQkffg2LqN7XFnP/view?usp=sharing

Она же везде в сети валяется без всяких ограничений.

прошивка контрольной платы по типу того что есть для S9

18 минут назад, Splinter сказал:

Вот так похвалишь человека за тонкий радиотехнический юмор, а в ответ получишь быдло-пост обиженной школьницы. Я бы мог спуститься до Вашего уровня и объяснить Вам кто Вы и что Вы, но вот воспитание не позволяет.  И если есть технические аргументы, то подберите слюни и обсудим факты, а нет - так идите на радиокоте детям лекции по радиотехнике читайте. Лет тридцать назад я бы вас тоже с удовольствием почитал.

Китайские асик-тестеры я собирал все и во всех разочаровался как в бесполезной игрушке. Поэтому собрал свой и написал к нему софт на Вашем любимом языке высокого уровня, компилируемом естественно.

А по поводу интерфейса обмена между асик-чипами (битмайновскими, т.к. мы в их ветке) советую Вам не обвинять меня в невежестве, а взять ваш крутой осциллограф и разобраться кто и как дергает сигнал Reset (как он проходит через цепочку чипов). И подумать зачем тогда нужна линия BO/BI (Busy). Что такое USART кажется знаете, но и за него если что тоже подумайте.



может великий учитель поможет мне с t9+?

Share this post


Link to post
Share on other sites

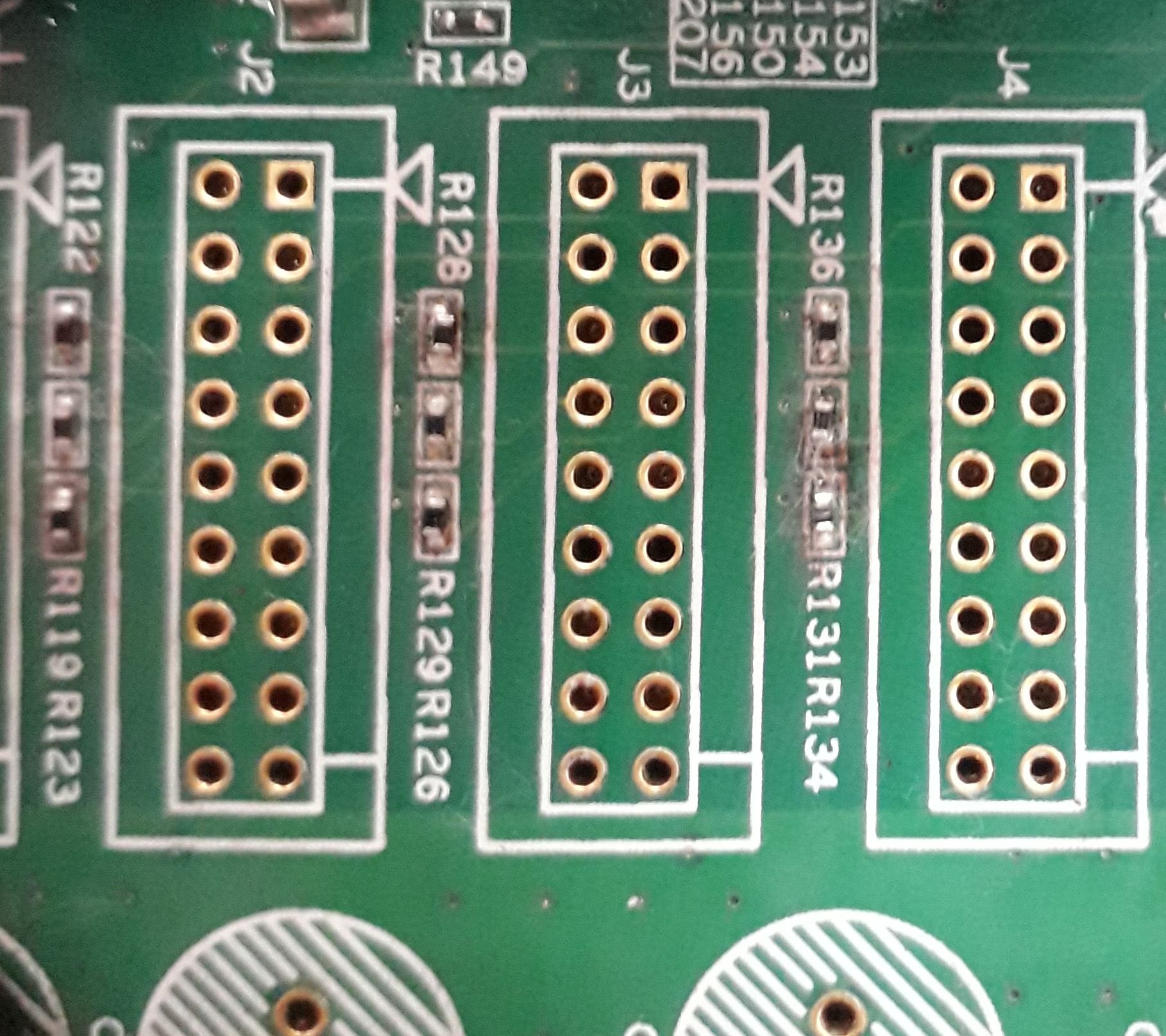

Возникла проблема с S9 Обновил прошивку до MSK Miner 5.1 Проверил, все запускается без проблем. Напаял 9 smd резисторов сопротивлением 4.7 kOm и с рассеиваемой мощностью нужной по мануалу. Перед тем как запаивать дополнительные посадочные места для еще трех шлейфов, включил, чтобы проверить, нет ли проблем и асик хоть и включается, но не горят ни зеленая ни красная на контрольке. Хотя хэш платы горят, кулеры работают. Сбратсывал на заводские, толку нет. В сети его не вижу. Мануал говорит, что ошибка кулеров, если не горят обе лампочки, но что-то в это не верится. Кто-нибудь сталкивался с таким?



UPD: Добавил фотографии запаянных резисторов во вложении. Кривовато, я согласен, но в общем, думаю, контакт есть (флюс не везде отмылся, да), хотя может я чего-то не вижу?


Edited by rudm
добавил фото

Share this post


Link to post
Share on other sites

@rudm Не помогут. Тут одно жлобьё. Мужик вместо того что бы припаять UART - USB к контрольной плате, припаял PIC KIT к хэш плате. Они даже не сказали ему ничего. Язык в жопу засунули и молчат.



Всё зависит какая у вас цель. Если с минимальной потерей времени, то новую контрольку купить. Они для S9 от 1 тысячи рублей продаются. А если выяснить в чём дело, то адаптер RS232 - USB нужен. Как его припаять, в "Древне китайском" сервис мануале даже картинка есть. После этого через PuTTY можно посмотреть лог загрузки.

Может чего запаяли, припой куда капнул, или статикой что пробилось. Питания сначала надо проверить. Там несколько DC-DC преобразователей есть, каждый на своё напряжение. При поиске неисправности контрольной платы, хэш платы подключать не нужно, и вентиляторы то  же.

Share this post


Link to post
Share on other sites

@Lenchik Понятно, ладно. D1 еще мигает на контрольке. Резисторы проверил, все соответствуют номиналу, КЗ под ними тоже нет, пайка нормальная, хз, в общем, что может быть.

Share this post


Link to post
Share on other sites

Доброго времени суток есть у кого схема на эту микросхему? Стоит на л3+


Share this post


Link to post
Share on other sites

@Gipsy Lord Обратную сторону покажите.

Share this post


Link to post
Share on other sites
1 час назад, Lenchik сказал:

Всё зависит какая у вас цель. Если с минимальной потерей времени, то новую контрольку купить. Они для S9 от 1 тысячи рублей продаются

Подскажите, где контрольки от S9 от 1 тысячи рублей? Я везде встречал от 5 тысяч, и то месяц назад.

Share this post


Link to post
Share on other sites

@rudm Здесь на форуме, человек недавно по очень адекватной цене предлагал. На алиэксперсс или на авито можно поискать.

Вам только версию точно надо записать. За всю историю S9 контрольные платы много раз модернизировались.



Контрольная Плата s9 купить в Хасавюрте | Бытовая электроника | Авито (avito.ru)

Я никакого отношения к этому продавцу не имею. Просто увидел объявление.

Edited by Lenchik

Share this post


Link to post
Share on other sites

@Lenchik вот пожалуйста


Share this post


Link to post
Share on other sites

@Gipsy Lord Я надеялся что выводов по 4 с двух сторон, то есть мосфет. Если к ней подключен дроссель (индуктивность), то возможно это импульсный стабилизатор напряжения, DC-DC. Пуза у чипа припаивается, значит много тепла выделяет.

Share this post


Link to post
Share on other sites

@Lenchik да это шимка dc-dc она задаёт наприжения питания платы а управляется с помощью pic контролёра

Share this post


Link to post
Share on other sites

@Gipsy Lord на espec.ws хорошая база по DC-DC. Там поиск есть и по корпусу и по сокращённым наименованиям. На маленьких чипах пишут не название, а некий условный код, а расшифровка его в списке производителя.

Share this post


Link to post
Share on other sites

на L3 там эти стоят. LM27402SQX на питание

Edited by kias

Share this post


Link to post
Share on other sites

Привет всем.

Решил собрать дуал из двух S9-х. Напаял резисторы 4.7кОм, впаял разъемы.. включаю без хэшей- а он мне красным светодиодом светится и иногда зеленый подмигивает и в сети не появляется 🥵😰.... до этого платка ессесно работала хорошо.

Пробовал и перепрошивать ремонтной прошивкой оригинальной...

Подскажите пожалуйста, что я делаю не так?😿

Share this post


Link to post
Share on other sites

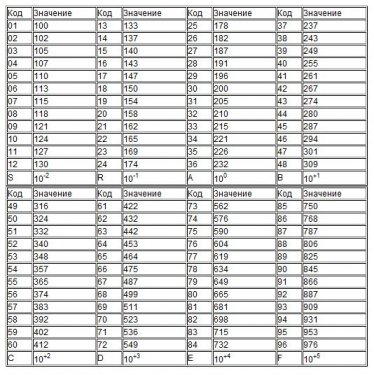

@fedonkin Вы прямо в схеме померяйте сопротивление припаянных вами резисторов и тех что были припаяны раньше к "родным" разъёмам. У SMD резисторов два типа маркировки. Традиционный, когда буква вместо запятой и кодовая маркировка:


Возможно из за этого вы неправильно определили номинал, и не то впаяли?

Share this post


Link to post
Share on other sites
9 часов назад, fedonkin сказал:

Привет всем.

Решил собрать дуал из двух S9-х. Напаял резисторы 4.7кОм, впаял разъемы.. включаю без хэшей- а он мне красным светодиодом светится и иногда зеленый подмигивает и в сети не появляется 🥵😰.... до этого платка ессесно работала хорошо.

Пробовал и перепрошивать ремонтной прошивкой оригинальной...

Подскажите пожалуйста, что я делаю не так?😿

1. Какого бы номинала резисторы вы туда не впаяли, это никак не скажется на работоспособности платы управления, тем более без подключенных хэшплат. Были умники которые там перемычки запаивали и все работало. Для диванных теоретиков поясню: со стороны ПУ эти резисторы одним концом упираются либо в 3,3В либо в землю. На каждом разъеме в разных сочетаниях. Другим концом уходят в разъем. Со стороны хэшплаты эти линии подключаются к м/к PIC и задают адрес на I2C линии - для каждой платы свой, т.к. все платы по I2C висят на одной шине. Резисторы можно ставить любые от 1 до 10 кОм. И перемычки даже будут работать но это не безопасно - можно спалить PIC.

2. Опишите как горят светодиоды. В нормальном состоянии от старта должно быть так: загорятся и почти сразу потухнут 2 СВД (красный и зеленый) на передней панели, на плате, со стороны элементов почти одновременно загорятся все зеленые СВД и один будет мигать. Далее по прошествии секунд 30ти в зависимости от режима работу начнут чтото индицировать СВД на передней панеле - красный при ошибках (например нет сети, не подключены/неисправны хэшплаты, не настроен пул/воркер и т.п.). Зеленый мигает при нормальной работе (когда хэшит). Опишите вашу индикацию подробно.

3. Что такое оригинальная ремонтная прошивка? Как вы ее шьете и каков результат?

4. Осмотрите под лупой внимательно плату, возможно вы сковырнули какойто мелкий элемент, или при пайке повесили гдето "соплю". Хорошо если есть такая же исправная плата для тщательного сравнения.

Edited by Splinter

Share this post


Link to post
Share on other sites
16 часов назад, Lenchik сказал:

Может чего запаяли, припой куда капнул, или статикой что пробилось.

@Splinter я выше писал, примерно так же как и вы. Платы крепкие, на хорошем гетинаксе, такие механически поломать сложно. Питание надо сначала проверить. Там 1.8V, 2.5V, 3.3V и ещё какое то, давно мерял, возможно 5V. Но это у S9K, а там платка немного другая.

Выше два похожих случая. Что то они делают не так. Может от двух блоков питания пытаются запустить? Лень хвосты к одному блоку приделать, или нет блока достаточной мощности. От двух блоков питания, если ещё и земля не соединена, запросто может что ни будь сгореть.

Edited by Lenchik

Share this post


Link to post
Share on other sites

Теперь при попытке прошить даже оригинальную прошивку с SD карты, он мигает лампочками в цикле, будто прошивка уже завершилась. При попытке включения, с кулерами, но без хэшплат, диоды не горят. При нажатии IP Report опять горят непрерывно оба диода, будто идет прошивка. Какой-то баг с прошивкой, похоже. Прошивка MSK, 5.01 вроде, а может и 5.0, качал с сайта mskminer.

Пробовал сбросить прошивку и через Reset кнопку и через IP Reporter кнопку (есть такая возможность в некоторых S9) но результат нулевой. Подключаю от одного блока питания, от того же, с которым раньше работал без проблем асик.

А, да, когда еще резисторы были на плате, измерил сопротивление - 4.5КОм, вместо 4.7, но это не страшно, такая погрешность. Проверил нет ли КЗ, хотя пишут что это все равно, - КЗ не было нигде. Осмотрел плату под лупой - нигде нет видимых повреждений. Вот так и получаются дохлые контрольки, из-за кривых прошивок...

Edited by rudm

Share this post


Link to post
Share on other sites
55 минут назад, rudm сказал:

4.5КОм, вместо 4.7, но это не страшно, такая погрешность.

Это не погрешность, это через другие детали меряется. Так и должно быть, если меряешь резистор в схеме.

Насчёт прошивки ничего сказать не могу. Я только оригинальными пользуюсь. Но оригинальные не поддерживают 6 плат.

Если бы уж очень приспичило, то сам бы начал прошивку модифицировать, но не этими поделиями пользоваться. Они не в ту сторону модифицированные. То есть они модифицированы в сторону получать меньше прибыли на тех же киловаттах. К этому "эффекту" ведёт разгон и отщипывание части хэшрэйта в пользу авторов прошивки.

Share this post


Link to post
Share on other sites

Помогите победить контрольку S9

Не получается прошить через micro sd, при подаче питания красный и зеленый светодиоды одновременно горят и все, хоть ты тресни, джампер переставляю, хеш платы и кулеры отключены.



причина вмешательства, отвратительная работа девайса, куплен б/у , уходит каждые 10-15 мин в перезагрузку, хеш на пуле маленький, чую,  будто на сторону копает

Edited by 5649

Share this post


Link to post
Share on other sites

@5649  Такое было с момента покупки, такая работа? У меня было свечение одновременно обоих ламп, по вай-фай поменял прошивку за те 10 мин, что работал без перезагрузки.

Share this post


Link to post
Share on other sites
1 час назад, Ongreat сказал:

@5649  Такое было с момента покупки, такая работа? У меня было свечение одновременно обоих ламп, по вай-фай поменял прошивку за те 10 мин, что работал без перезагрузки.

да, с момента покупки

1 час назад, Ongreat сказал:

по вай-фай поменял прошивку за те 10 мин

это как? можно поподробнее



Share this post


Link to post
Share on other sites

@5649 то же, что и с картой, в настройках жму выбрать файл и выбираю это на другом устройстве. По сети имел ввиду, просто я к своим подключаюсь по вай-фай. Если погода позволит, я к своим на ферму поеду в ближайшие дни и смогу заскринить процесс.

Share this post


Link to post
Share on other sites
1 час назад, Ongreat сказал:

@5649 то же, что и с картой, в настройках жму выбрать файл и выбираю это на другом устройстве. По сети имел ввиду, просто я к своим подключаюсь по вай-фай. Если погода позволит, я к своим на ферму поеду в ближайшие дни и смогу заскринить процесс.

вы имеете ввиду , что перепрошиться через веб-морду ? через  апгрейд. у меня не получается , все же буду благодарен за скрин процесса.
