блоке питания LYX-EPS1650DA-1


Recommended Posts

Posted

Ремонтирую блоки питания не первый год. Но недавно столкнулся с одной проблемой в блоке питания  LYX-EPS1650DA-1, без нагрузки выдает 12 вольт. Как даю нагрузку 10-20а сразу отключается, уходит в защиту. решил замкнуть выход оптрона включающий питание шимки корректора мощности все работает. Подскажите где копаться. Где копаться? стоит ли заменить супервизор GR8313? Схему срисовал от руки. Да еще устранил почти обрыв питания 385в дежурки, видно в 6 схеме.

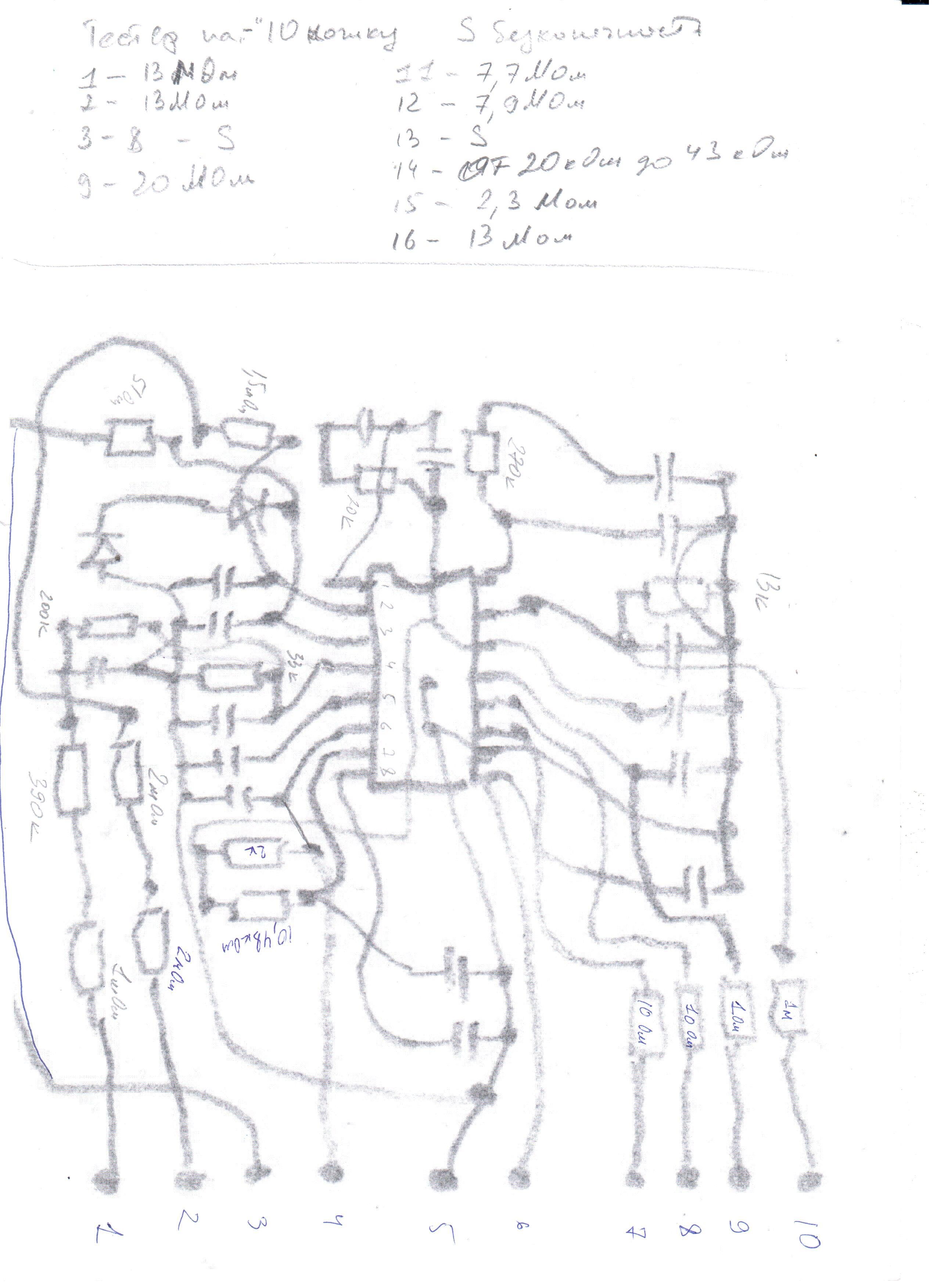

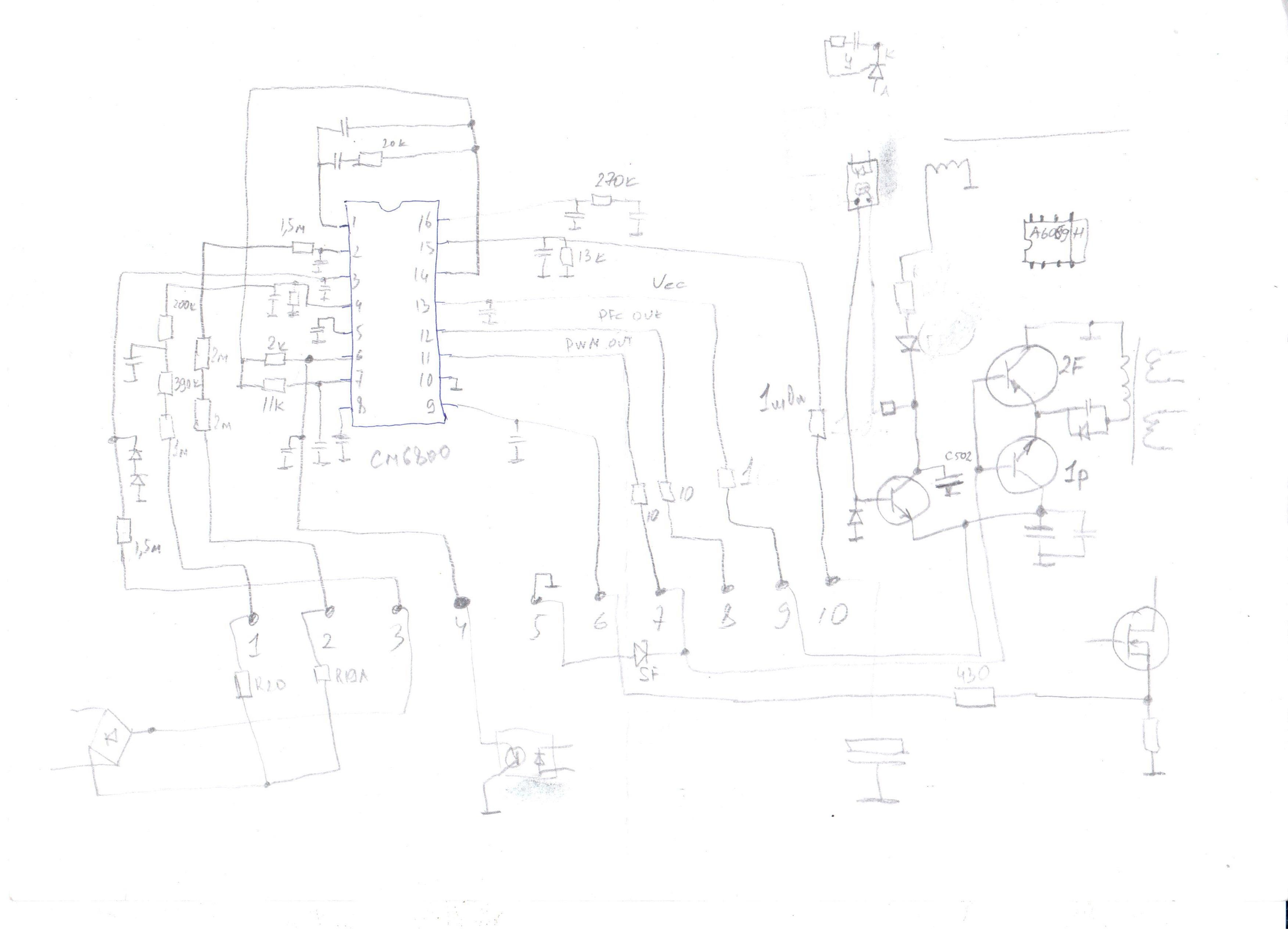

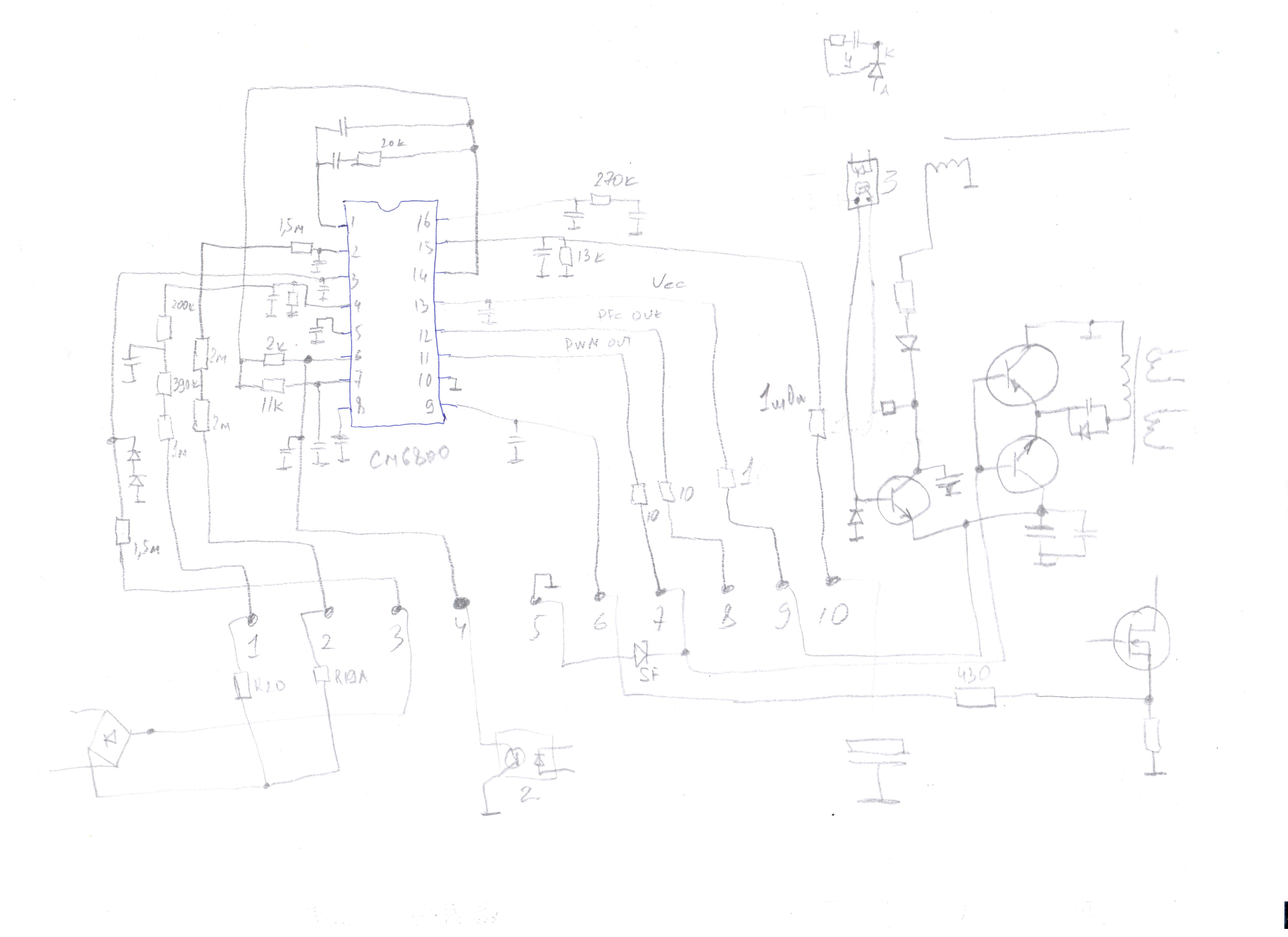

1 схема.jpeg

2 схема.jpeg

3 схема.jpeg

4 схема.jpeg

5 схема.jpeg

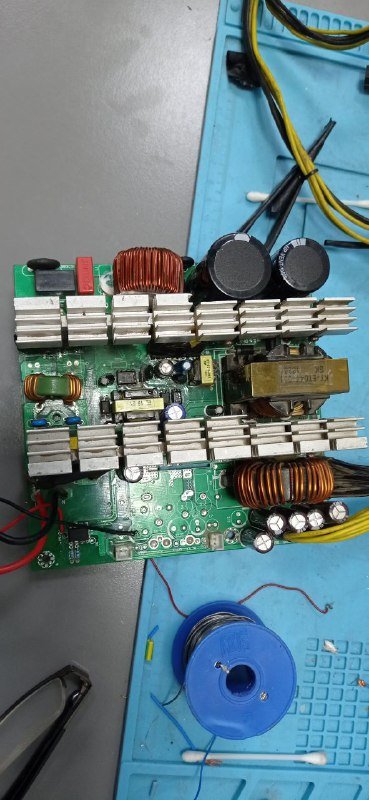

фото блока питания.jpeg

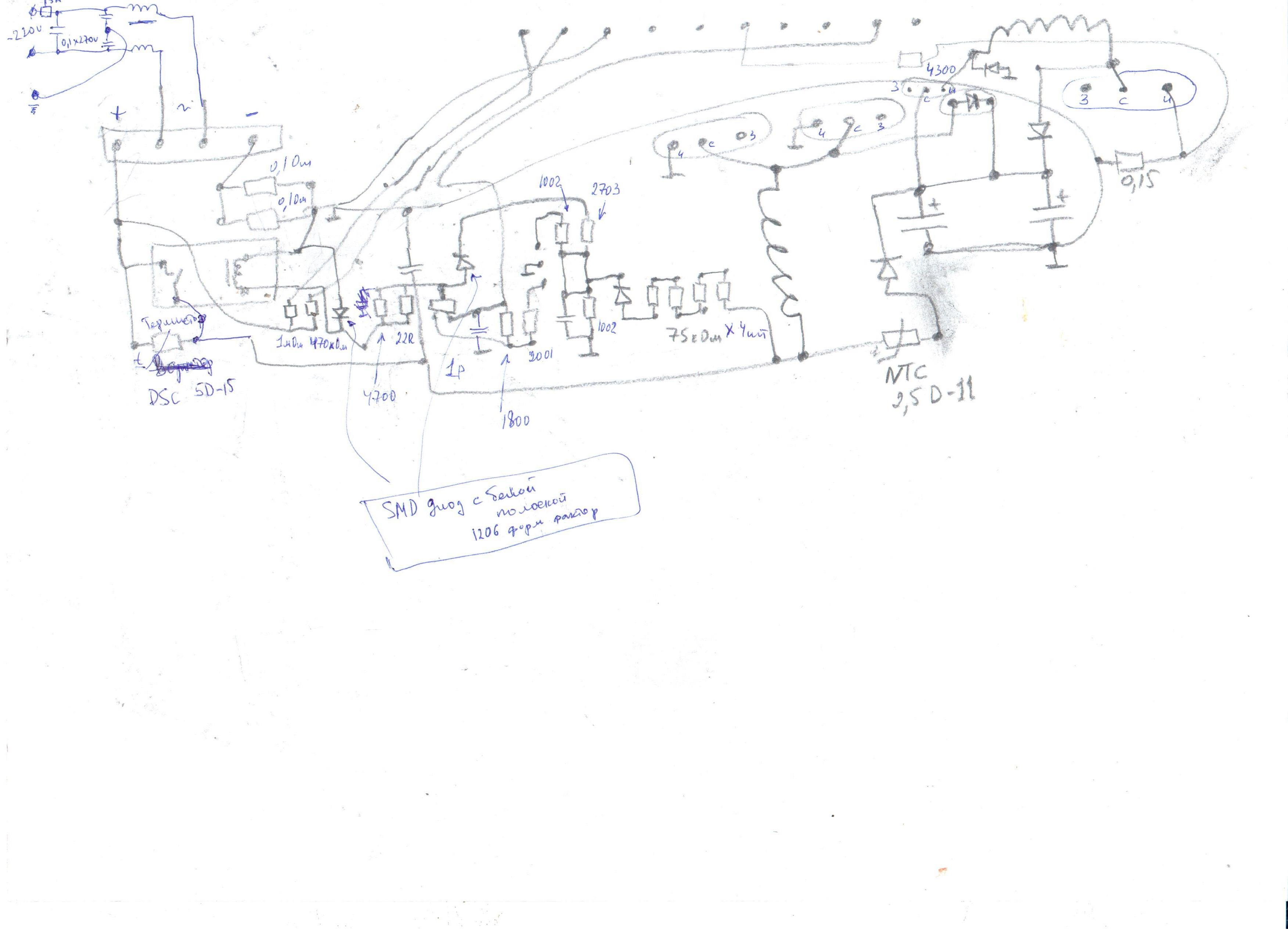

6 схема.jpeg

Posted

думаю что неисправна микросхема супервизор GR8313, заказал на али. Как поставлю отпишу

  • rammendo changed the title to блоке питания LYX-EPS1650DA-1
  • 3 weeks later...
Posted

Здравствуйте заменил супервизор GR8313, результатов нет, кто поможет решить проблему? если замкнуть 2-3 ножки  супервизора то на выходе в нагрузке напряжение поднимается с 4 вольт постепенно до 12 вольт

  • 2 weeks later...
Posted

До сих пор не удалось сделать, вот схемы выпрямителя,  Кто может что подскажете?

Синхронный выпрямитель SP6019 плата.jpg

Синхронный выпрямитель SP60191.jpg

  • 2 weeks later...
Posted

исправил, неисправность оказалось на стабилитроне на выходе  (11 ножки)микросхемы CM 6800

  • 4 months later...
Posted

Здравствуйте. У меня похожий блок, и если я правильно понял в вашем блоке управление APFC на микросхеме CM6500.
У меня в обвязке вылетел резистор, т.е. именно физически его разорвало, он идет на ножку 2 этой микросхемы (СМ6500)
Есть возможность сделать фото вблизи этого участка?
