Кардинально новый подход к даунвольту видеокарт RX 470 / 570/ 480 / 580

[alzov]

ВНИМАНИЕ, ЧТО БЫ ЗАРАБОТАЛО НУЖНО В ТОЧНОСТИ ПОВТОРИТЬ ИНСТРУКЦИЮ, А НЕ ТОЛЬКО ПЕРВУЮ КАРТИНКУ, КОТОРАЯ ВООБЩЕ К МЕТОДУ НЕ ОТНОСИТСЯ.

Всем привет, ребята! Недавно переводил весь парк видеокарт на линукс и столкнулся с тем, что линукс говно не поддерживает адекватный даунвольт, да можно выставить частоты и DPM state поставить вольтаж, но финальные замеры ваттметром показали, что да, некий даунвольт производится и нет, до уровня даунвольта из под windows крайне далеко?

Поэтому было принято решение, за 5 минут состряпать биосы и прописать частоты и напряжение в биосе, дабы не использовать софт регулирование частот\напряжений. На многих видеокартах это делается в ОДИН КЛИК мыши в программе SRBPolaris.exe делается это ТАК.

Но, многие видеокарты не поддерживают VDDC оффсет и ни как не реагируют на выставление напряжения в биосе, и таких карт оказалось большинство?

Это привело к тому, что сделать даунвольт через биос на таких видеокартах не представляется возможным, на биткоин талке продавали НОРМАЛЬНЫЙ редактор биоса за 1BTC который не факт, что помог бы, да и цена в 500 000 рублей за кота в мешке ,для редактирования биоса не лучший выбор. ВЕСЬ текущий софт для редактирования биоса КАЛ СВИНЕЙ В ПЕРЕМЕШКУ С КАЛОМ ГУСЕЙ не дает нам полноценных возможностей для редактирования и написания своего кастомного биоса, возможно за этим кроется желание продавать ЛОХАМ биосы по 5-10 долларов на определенных сайтах.

Было принято решение выкручиваться при помощи природной логики и смекалки, ибо я Русский.

Действовать я начал через штатные функции видеокарты, а именно TDP(повер лимит) и через ограничение максимального тока который контроллер питания видеокарты подает на чип. Таким образом обнаружились не задокументированные особенности видеокарт. А именно возможность работать на более низких напряжениях ядра, чем при стандартных методах даунвольта, фиксированные режимы, которые предназначены не понятно для чего, и так было выбрано три основных режима это 45W на ядро 62w на ядро и 82w на ядро, все это софтовые показания, зашитые в какую-то закрытую часть биоса, реальное потребление ваттметром естественно намного больше.

При режиме 45W видеокарта сама снижала вольтаж и порой критически, особенно в дуал режиме, 82W не особо далеко ушел от софт даунвольта по потреблению, а 62W оказалось оптимальным вариантом.

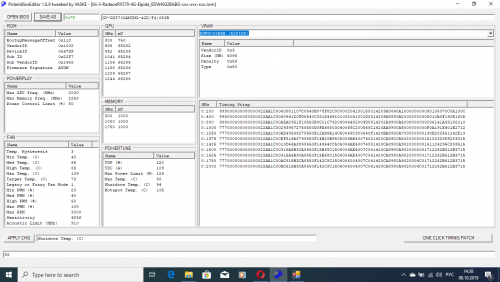

Непосредственно что мы делаем. УДАЛЯЕМ ВСЕ p0-p7 STATE в старых редакторах биоса можно было физически удалить, а в новых при сохранении такого биоса вылазит ошибка( СПАСИБО АВТОРАМ ПЛАТНЫХ БИОСОВ). поэтому вместо удаления нужно просто удалить 2D частоты и выставить ОДИНАКОВЫЕ значения для всех режимов P State . После этих манипуляций видеокарта ПЕРЕСТАЕТ менять частоты, они всегда едины, это очень сильно добавляет стабильности в предельных режимах снижения вольтажа, обычная ситуация с которой часто сталкивается майнер, это зависание майнера при старте, при этом если применить например настройки афтербернера ПОСЛЕ запуска майнера ,такой риг стабилен, в чем секрет? Секрет в том, Что при создании DAG файла видеокарта на короткое мгновение переключается в режим P7 и только затем подхватывает настройки драйвера. При принудительном удалении P state режимов такого не происходит и это дает нам шанс снизить вольтаж еще сильнее.

Выглядит это ВОТ ТАК.

Идем дальше. вкладка POWER TUNE  в программе PBE выставляем TDP 60w, TDC в амперах 60, max power limit 60w. Далее выставляем максимальную температуру 80, а температуру отключения 85, это банальная техника безопасности ,в случае выхода из строя СО видеокарты\помещения при достижении температуры 85 градусов ферма выключиться. В противном случае там стоит температура 105 градусов ,которая может привести к ПОЖАРУ, поэтому безопаснее выставить 85 градусов. Ибо 85 градусов ну ни как не могут быть штатным режимом для современных видеокарт 470\570\480\580 тем более с даун вольтом и оборотами вентиляторов 100%.

Вы думаете это все? НЕТ???? Помните я писал, что ВСЕ программы для редактирования биоса не полноценные? Так и есть, в PBE нет параметра SMALL POWER LIMIT , если он выше чем max power limit то ни какого даунвольта естественно не произойдет, а так как параметра физически нет в редакторе, то биос созданный одной такой программой не будет работать так как было задумано, но я РУССКИЙ человек и нашел эту строчку в другом редакторе ,и так нам понадобиться дополнительно SRB. Сохраняем заготовку биоса в PBE и открываем ее в SRB, далее идем во вкладку PowerTune и находим там недостающий параметр SMALL POWER LIMIT , вы скажите а чё не сделать сразу в SRB?? АААААААААААА ПА ДВА. Барыги биосов не кидают нормальный софт в паблик, в SRB нельзя удалить\уровнять PSTATE там можно только назначить P7 STATE. Поэтому используем ДВА редактора, да дополнительное время тратиться и не много по колхозному, но продавцы биосов БЕРЕГУТ нормальный софт .и мы его не видели ни разу, если у кого есть киньте мне в личку? А да все же жадные ,каждый сам за себя, никто не хочет помочь братишкам майнить ,люди пишут вредные советы с целью сделать подставу, думая что так больше намайнят? В итоге часто сами остаются в луже.

Мы майнинг сообщество и должны делиться хотя бы информацией и софтом.

Настройка POWER TUNE в SRB выглядит следующим образом.

Вот и все, осталось сделать стандартные шаги, типа скопировать тайминги с 1500 вверх, либо поставить кастомный с форума или подобрать свой, все это знают и делали сотни раз , это не является проблемой даже для новичков а в SRB есть кнопка которая сама все делает за вас копируя тайминг в выше стоящие состояния памяти.

Вольтаж в строчках напротив GPU State все же стоит прописать, ибо некоторые видеокарты его принимают, а некоторые игнорируют, в любом случае хуже не будет а зашивается туда нейтральное значение на котором ваш риг был стабильным, все это для подстраховки, ибо нормального редактора биоса нет, приходиться один файл редактировать в ДВУХ программах.

На выходе получаем вот такое чудо, видеокарта САМА снижает напряжение до нужного уровня что бы уложиться в требуемый повер и токовый лимит ,при этом если повышать частоту, понижаться и будет напряжение, видеокарта сама будет подстраиваться под нужное потребление, это и есть скрытые не задокументированные особенности биосов видеокарт AMD именно с этой целью был выбран режим 62W ибо на 45W режиме напряжение снижалось порой ниже 0.8MV и приводило к нестабильности.

ИТОГО. Замеры ватт метром показали, реальность этого способа даунвольта , при этом он не зависит от операционной системы, модели видеокарты и его возможности поддерживать или не поддерживать VDDC offset. Риг из 8 видеокарт при майнинге эфира по ваттметру потребляет у меня 800 ватт, итого получается по 100 реальных ватт на карту ИЗ РОЗЕТКИ.

Кому интересно или помогло ставьте плюс в правом нижнем углу, кому прям сильно помогло в подписи биткоин кошелек.

Ссылки на софт на гитхабе(открытый исходный код).

https://github.com/caa82437/PolarisBiosEditor

https://github.com/jaschaknack/PolarisBiosEditor

SRB

https://bitcointalk.org/index.php?topic=1882656.0

Все манипуляции с редактированием биоса производить НА КОМПЬЮТЕРЕ КОТОРЫЙ НЕ СОДЕРЖИТ КОШЕЛЬКОВ С КРИПТОВАЛЮТОЙ. Никто не знает, что там за закладки могут быть.











Edited 7 May 2018, 18:30 by alzov

[Rastishka]

Какие результаты на 570\580 картах?

0.880mv на 470х это не проблема, сейчас открыл произвольный риг на 570-х пашут от 915 до 945мв, потребление 80вт (строка в афтербернере).

580-е и того выше(но там и хэшей поболее дают).

[alzov]

@Rastishka 7x570=760 ватт по ваттметру. 6х480= 680 ватт по ваттметру, бронз блок. 6х580 640 ватт по ваттметру. Все это из розетки, в софте смотрел только для скрина на тест риге, далее уже прошивал и на линуксе заводил,  проверял напругу вольтметром прямо на точках замера на видяхах и потребление с розетки. Ибо софт показывает показания на марсе обычно? Но если интересно могу к одному из ригов на 570\580 подцепить SSD с виндой и посмотреть показания GPU-z. Но я думаю и ваттметра из розетки вполне себе хватает.

[UserRu]

alzov   кинь ссылки на проверенный софт из топика  а то мамкины накачают хрен знает что и будут потом пальцем показывать и минуса раздавать.









Edited 7 May 2018, 16:16 by UserRu

[Rastishka]

Я к тому, что даже на .880mv 570-е показывают по 80вт, в то время, как 470-е 60вт. Да и падают они гораздо менее охотно (стоит -93 в АБ).

Но то, что карта не прыгает напругой частотами это хорошо. Как-нибудь попробую через биос подаунвольтить

[alzov]

@Rastishka АВ криво даунвольтит. этим методом реальный даунвольт происходит, в АВ у тебя скакать напруга будет итд и жрать много, а многие карты вообще в АВ слабо даунвольтяться, те у которых высокий повер лимит стоковый и напруга, типа сапфиров нитро итд. Этот метод не привязан к ос и софту и более ориентирован на Средних майнеров, кто хочет чего-то больше?

@UserRu Добавил ссылки.

@Rastishka для 570 напруга для даунвольта 787мв

[Rastishka]

выставил 60W\60A и получил это. Очевидно, карте не хватает мощи разогнать чип. Хэшей стало 18, вместо 30?

Но таки да, увидел заветные 60вт в графике АБ. На увеличение поверлимита ползунком - хэш увеличивается.

Карта 570



Думаю на 570-х меньше ~86вт не выжать. Хотя на 470-е эксплуатирую на 60, при тех же хэшах

Edited 7 May 2018, 16:50 by Rastishka

[alzov]

@Rastishka биос по инструкции сделал?)

Какого хрена у тебя частота 654 если ты должен был выставить везде одну частоту майнинговую?)

 Пройдись ещё раз по всем шагам)

[Rastishka]

Инструкцию слабо вкурил, поставил в SRBPolaris Voltages 875 профайл

в повертюне 60W\60A





Соседняя карта тоже работает на 881мв, чип идет на 1125 (стабильно, частоты не скачут) - соотв. и дает 30.6хэшей

По АБ потребление 84ВТ.



Сейчас буду постепенно пробовать 80-75вт прошить, может удасться снизить жор без потери частоты

Edited 7 May 2018, 16:56 by Rastishka

[alzov]

@Rastishka Мда)))) Господа вы хоть читайте что пишут, тут в двух программах редактируется биос, удаляется 2d режим итд подробно же расписал в картинках

[hux72]

4 минуты назад, Rastishka сказал:

выставил 60W\60A и получил это. Очевидно, карте не хватает мощи разогнать чип. Хэшей стало 18, вместо 30?

Но таки да, увидел заветные 60вт в графике АБ. На увеличение поверлимита ползунком - хэш увеличивается.

Карта 570



Думаю на 570-х меньше ~86вт не выжать. Хотя на 470-е эксплуатирую на 60, при тех же хэшах

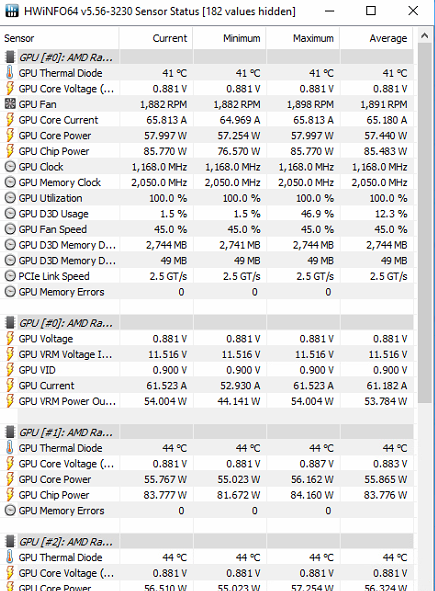

Как то сомнительно, что при 881 мВ 60 Вт, кинь скрин из HWinfo. скрин биос где напряжения стоят и асик чипа какой?

При 881 мВ тем более на 1125 ядро спокойно должно работать.

[Rastishka]

1 минуту назад, hux72 сказал:



Как то сомнительно, что при 881 мВ 60 Вт, кинь скрин из HWinfo. скрин биос где напряжения стоят и асик чипа какой?

При 881 мВ тем более на 1125 ядро спокойно должно работать.

В чем твои сомнения? Ядро будет работать на 1125 если TDP 125W ставить, как было по дефолту. В предложенных Алзовым 60W - чип более 654 не дает.

Соотв. потребление идет тоже 60W. Если я двигаю PL +10% - чип сразу разгоняется выше.



Вопрос основной в том, что какой TDP нужен картам для нормальной работы на частоте 1060-1070(у меня обычно на RX такие), на этой карте вот 1125 и можно ли его снизить с ~86вт. Сейчас буду пробовать

[hux72]

1 час назад, alzov сказал:



Кому интересно или помогло ставьте плюс в правом нижнем углу, кому прям сильно помогло в подписи биткоин кошелек.

Ссылки на софт на гитхабе(открытый исходный код).

https://github.com/caa82437/PolarisBiosEditor

https://github.com/jaschaknack/PolarisBiosEditor

SRB

https://bitcointalk.org/index.php?topic=1882656.0

Все манипуляции с редактированием биоса производить НА КОМПЬЮТЕРЕ КОТОРЫЙ НЕ СОДЕРЖИТ КОШЕЛЬКОВ С КРИПТОВАЛЮТОЙ. Никто не знает, что там за закладки могут быть.







Так у тебя частота чипа 1040 - понятно, что будет 0,825.

Зачем power limit ограничивать?

Сделай скрин из hwinfo с напряжениями - avg, max.







1 час назад, alzov сказал:

Риг из 8 видеокарт при майнинге эфира по ваттметру потребляет у меня 800 ватт

Прям ровно 800??? Такого быть не может - разброс всегда должен быть.

Какой хеш выдает? Соло? Дуал?

[alzov]

@hux72 802-804 хеш  213мх? соло естественно) 100 ватт на карту,  и так очень мало)

@Rastishka Ты не выполняешь инструкцию, все подробно расписано блеать с картинками? нужно удалить все частоты и прописать вручную 1125 например. Ребята уважайте автора научитесь ЧИТАТЬ инструкцию

[hux72]

19 минут назад, Rastishka сказал:

В чем твои сомнения? Ядро будет работать на 1125 если TDP 125W ставить, как было по дефолту. В предложенных Алзовым 60W - чип более 654 не дает.

Соотв. потребление идет тоже 60W. Если я двигаю PL +10% - чип сразу разгоняется выше.



Вопрос основной в том, что какой TDP нужен картам для нормальной работы на частоте 1060-1070(у меня обычно на RX такие), на этой карте вот 1125 и можно ли его снизить с ~86вт. Сейчас буду пробовать



Глупость какая-то - параметры TDP карты могут быть только ограничением производителя и никак не связан с её потреблением. Смотри ниже -  - 0,881-0,883В разбег напряжений - при ядре 1168. Играть нужно напругой, сколько нужно столько чип возьмет в рамках лимита, на одной возьмет 850, на другой 900, они скалькулируют потребление карты.







12 минуты назад, alzov сказал:

213мх? соло естественно) 100 ватт на карту,  и так очень мало)



Я правильно понимаю, что 213 мх выдают 8 RX 570?

Edited 7 May 2018, 17:21 by hux72

[alzov]

@hux72 Да

Гигибайты

@hux72 Выполните биос по инструкции, не нужно высчитывать самому какую напругу карта возьмет итд... Ну блин я же подробно написал, почему никто не читает?

[hux72]

Только что, alzov сказал:

@hux72 Да

Гигибайты



Это очень мало.

27,9 мгх с карты (223,2 с рига) - это прям must have.

В реале без "танцев с бубном"

- 1168 ядро\2050 (Hynix) - 28,6 - 29 с карты (в зависимости от таймингов)

- 1168\2000 (Elpida) - 29,5 с карты

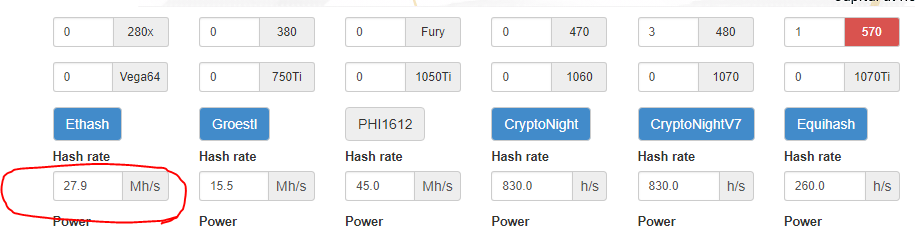

Даже whattomine нам об этом говорит ?





Как у тебя такой низкий хешрейт то получился?

[alzov]

@hux72 Память эльпида на 1830 мегахеш, нормальный хешрейт для этих частот. Ну вот на 6х480 хешрейт 181мхех например, это тоже мало??

Дело то не в хешрейте а в потреблении, если память выставить выше, если бы она держала, то и хеш был бы выше. как на 480 к примеру.

Edited 7 May 2018, 17:33 by alzov

[hux72]

3 минуты назад, alzov сказал:

Память эльпида на 1830



Эльпида на 1830???? Ты точно тайминги из соседней темы брал?

Выше что виснет или коррекции ошибок идут?

3 минуты назад, alzov сказал:

Ну вот на 6х480 хешрейт 181мхех например



Это обычно нормальный результат.

Edited 7 May 2018, 17:37 by hux72

[alzov]

@hux72 Ты троллить сюда пришел или обсудить даун вольт?) Какое отношение имеет частота памяти к теме? ДА 1830, выше артефакты изображения и BSOD не всем везет с памятью. 36 видеокарт таких у меня и друг брал с той же партии 36 итого 72 таких карты выше 1830-1850 ни одна не идет.

[CombatRa]

@alzov
Уточните пожалуйста следующую информацию:

До проведения операций с БИОСом ____(модель карты и память(гига 570я на элпиде, как я понял))потребление было....Вт,  хэшреит соло....мхс.

После проведения операций с БИОСом потребление стало....Вт,  хэшреит соло....мхс.

[hux72]

8 минут назад, alzov сказал:

Ты троллить сюда пришел или обсудить даун вольт?) Какое отношение имеет частота памяти к теме? ДА 1830, выше артефакты изображения и BSOD не всем везет с памятью. 36 видеокарт таких у меня и друг брал с той же партии 36 итого 72 таких карты выше 1830-1850 ни одна не идет.



Все таки какие тайминги?



Я сложность твоего пути не понимаю - проставил P7 нужную частоту и нужно напряжение - все остальные P'эшки проставил такое напряжение, чтобы чипу было не выгодно переключаться на другие режимы - например везде 800 мВ и все - карта будет норм функционировать.

[alzov]

@CombatRa До проведения на риге 8х570, хешрейт тот же 213 мхеш. потребление было 980 ватт. даунвольт был средствами Linux DMP 0 вольтаж 875. после без приминения каких либо настроек 800 ватт.

На риге 6x480 хешрейт 181 мхеш был, потребление было 1020 ватт. напряжение 920мв частоты 1140\2175 . после те же частоты, потребление 680 ватт. Вольтаж после не проверял уже.



@hux72 Не верно ,не будет карта так функционировать , карта при упоре в повер лимит сбросит частоту ядра ,как был у растишки сверху на скрине, нужно везде прописать одинаковые мегагерцы и одинаковый вольтаж, так как у тебя на скрине не будет работать. по памяти 2д частоту оставить можно. а можно и тоже убрать, и выставить везде 2050 и вольтаж снизить, хотя он не влияет?

Edited 7 May 2018, 17:49 by alzov

[Rastishka]

@alzov

Короче, чуда не произошло.?

Я прописал частоты и вольтаж для всех режимов 1125 и 875мв

Да, при старте компа карточка всегда работает на 1125 - это плюс.

TDP и ток я поставил 70W\70A



В итоге, при старте майнера - частота держится на 1125, но вольтаж полез вверх и карточка перешагивает за TDP - потребление 90вт, хэши нормальные.





Пока мы имеем такие выводы:

при редактировании Ваттов\Амперов в Powertune карта держит это потребление+вольтаж, но снижает частоты

при жестком задании частоты, карта плюет на TDP, и повышает его, повышая и вольтаж ?



Edited 7 May 2018, 17:52 by Rastishka

[CombatRa]

Цитата

На риге 6x480 хешрейт 181 мхеш был, потребление было 1020 ватт. напряжение 920мв частоты 1140\2175 . после те же частоты, потребление 680 ватт.

Впечатляет.

Нужно попробовать.
