Hlorofos

Ремонт: Bitmain Antminer S7, S9, L3+

Hlorofos

Все полезные ссылки и FAQ можно найти в первом сообщении. Прежде чем задать вопрос, посмотрите там.

Message added by Hlorofos

Recommended Posts

Вот журнал ядра от другой платы 4.2



Miner Type = S9
set_reset_allhashboard = 0x0000ffff
set_reset_allhashboard = 0x00000000
set_reset_allhashboard = 0x0000ffff
set_reset_allhashboard = 0x0000ffff
Check chain[7] PIC fw version=0x03
Fix freq=550 Chain[7] voltage_pic=108 value=880
set_reset_allhashboard = 0x0000ffff
set_reset_allhashboard = 0x00000000
Chain[J8] has 0 asic
set_reset_hashboard = 0x00000080
set_reset_hashboard = 0x00000000
retry Chain[J8] has 0 asic
set_reset_hashboard = 0x00000080
set_reset_hashboard = 0x00000000
retry Chain[J8] has 0 asic
set_reset_hashboard = 0x00000080
set_reset_hashboard = 0x00000000
retry Chain[J8] has 0 asic
set_reset_hashboard = 0x00000080
set_reset_hashboard = 0x00000000
retry Chain[J8] has 0 asic
set_reset_hashboard = 0x00000080
set_reset_hashboard = 0x00000000
retry Chain[J8] has 0 asic
set_reset_hashboard = 0x00000080
set_reset_hashboard = 0x00000000
retry Chain[J8] has 0 asic
miner total rate=0GH/s fixed rate=0GH/s

Miner fix freq ...
max freq = 100
set baud=16
setStartTimePoint total_tv_start_sys=318 total_tv_end_sys=319
restartNum = 2 , auto-reinit enabled...
do read_temp_func once...
do check_asic_reg 0x08
Done check_asic_reg
All temp chips failed, set fixed full fan speed
FAN PWM: 100
read_temp_func Done!
CRC error counter=0


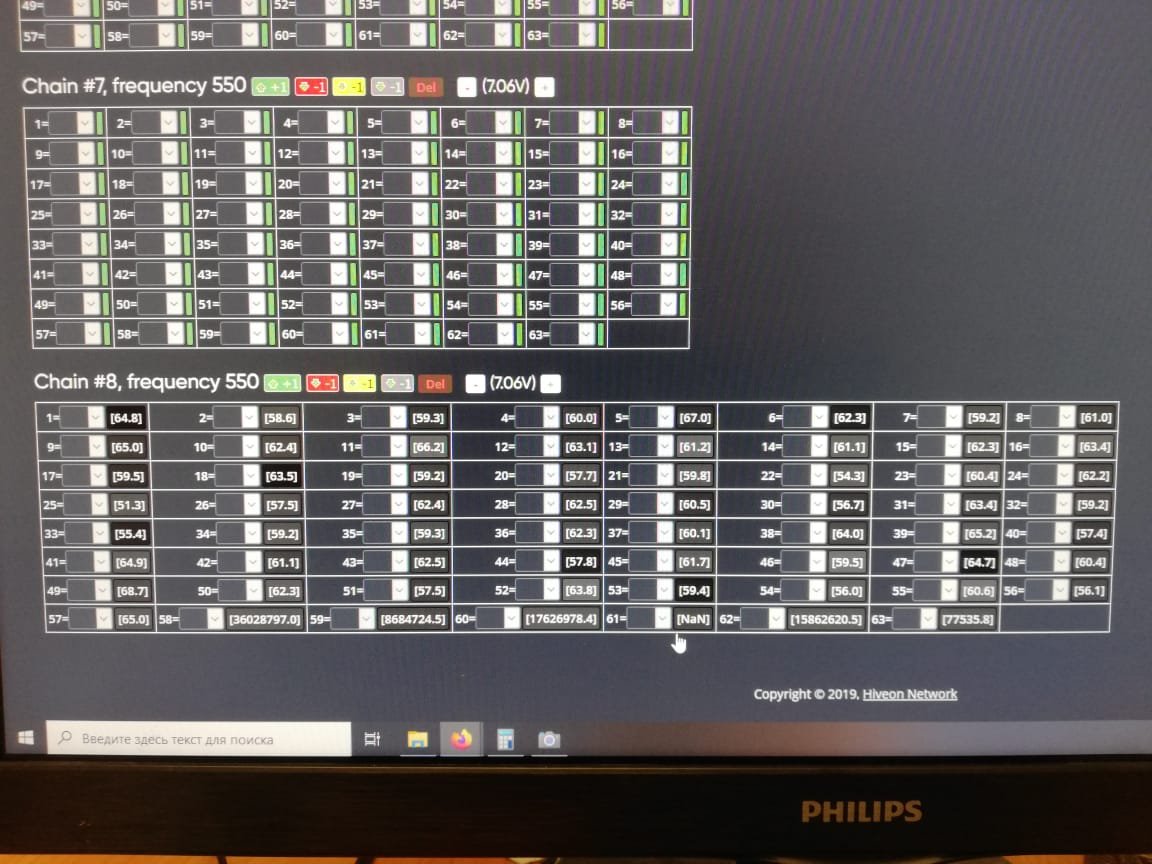

Ту с певого счигнала проблемы,я так понимаю 1 чип под замену???

Share this post


Link to post
Share on other sites

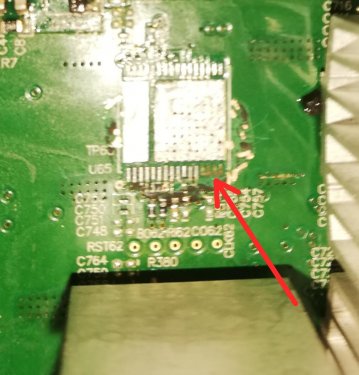

Приветствую! Нужна помощь в определении неисправности. Плата по нулям, 0 asic. RI сигналы только на половине чипов по 0,5в , на других чипах вообще 0. Нашёл горелый транзистор, в нём ли проблема? И чем заменить? Спасибо!


Share this post


Link to post
Share on other sites
1 час назад, Kasper_T сказал:

Ту с певого счигнала проблемы,я так понимаю 1 чип под замену???

Равновероятно что любой чип. А может вообще питания нет. Мультиметр в руки.

1 час назад, Alexminer510 сказал:

Приветствую! Нужна помощь в определении неисправности. Плата по нулям, 0 asic. RI сигналы только на половине чипов по 0,5в , на других чипах вообще 0. Нашёл горелый транзистор, в нём ли проблема? И чем заменить? Спасибо!

Так если транзистор горелый то у вас и питания нет, или вообще плата в КЗ. Чего там можно по сигналом то в этом случае мерить? Сделайте сначала питание. А 0,5В на RI это считайте что и 0, там около 1,8В должно быть.

Share this post


Link to post
Share on other sites

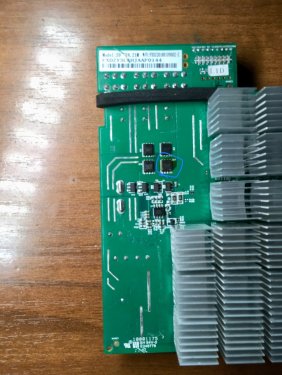

Не подскажете на какой транзистор этот можно заменить, тут стоит tdm 3532, их нет в продаже.

Share this post


Link to post
Share on other sites

@Alexminer510 Посмотри даташит TDM3532 MOSFET Datasheet pdf - Mode MOSFET. Equivalent, Catalog (datasheetspdf.com)

С такими же параметрами и корпусом найди.

Оригинальный найти то же не проблема. В Чип и Дип есть к примеру.

Share this post


Link to post
Share on other sites

Спасибо за ответ!

Share this post


Link to post
Share on other sites

Можно использовать к примеру NTMFS4846N, но я бы предпочёл оригинал, там много частных параметров, например быстродействие. NTMFS4846N можно снять со старой "красной" видеокарты. Там они часто применялись. Ток у NTMFS4846N 100А, больше чем у вашего мосфета.



Драйвер посмотрите цел ли. Чип который подключен к затворам этих мосфетов. Там обычно что ни будь типа NCP3420 установлено. Стоит копейки.

Share this post


Link to post
Share on other sites
21.11.2016 в 14:45, Dagomys2014 сказал:

На днях взял в руки паяльник и попытался восстановить хеш-плату S7, путем принудительно запуска.

Вооружился также вольтметром, который дал следующие замеры, на картинке желтым цветом

Плата к сожалению не ожила, есть идеи, куда копать дальше?




ну вы ребята даете... на соеденении ключей с дроселем - переменка (шим) в 30-50 кгц... там тестером делать не чего... ослик нужен

Share this post


Link to post
Share on other sites
21.09.2019 в 17:18, Splinter сказал:

@maxi686 А чего их искать, в любом радиомаге, этож обычные керамические конденсаторы. Открою вам секрет, только тсссс.. - они там нафиг не нужны, их наличие или отсутствие врядли скажется на работоспособности.

кандеры снижают уровень мультипликативных помех... для полноты еще и ферритового кольца не хватает

Share this post


Link to post
Share on other sites
11.10.2019 в 13:50, vlv344 сказал:

Подскажите, какие симптомы нарушения прошивки Pic контроллера?

а есть ли у кого протокол обмена (или чтонить на подобии) между хеш платой и контролером...

или тот же вопрос по другому -

- есть ли у кого не компиляный код  для тестеров хеш плат?

тоесть как по i2c пообщатся c PIC?

Share this post


Link to post
Share on other sites
5 минут назад, nephilime сказал:

тоесть как по i2c пообщатся c PIC?

Выше же написано, там вроде как две последовательные шины. Одна "квадратная" в PIC, она рулит напряжениями, вторая в чипы хэш и я не уверен что она идёт сквозь PIС. Возможно какой отдельный буфер или прямо заходит в чипы хэширования. PIC они обычно не очень быстрые, а тут скорость важна.

Share this post


Link to post
Share on other sites
Только что, Lenchik сказал:

Выше же написано, там вроде как две последовательные шины. Одна "квадратная" в PIC, она рулит напряжениями, вторая в чипы хэш и я не уверен что она идёт сквозь PIС. Возможно какой отдельный буфер или прямо заходит в чипы хэширования. PIC они обычно не очень быстрые, а тут скорость важна.

тоже не совсем понятно. в той схеме что у мня есть, много не хватает, а хотелось бы найти понимание шин правельное.

Share this post


Link to post
Share on other sites
27.11.2019 в 23:22, Splinter сказал:

Скоро по аналогии с дисплея-менятелями останутся только чипо-процессоро-шлейфо менятили и pic-прошиватели. Осциллограф будет муветоном. Думать тоже немодно, когда есть инструкция-писатели и ютубо-сниматели.



а в каком режиме должна находится хеш плата чтоб на контрольных точках имелись нужные осцилограммы?

Share this post


Link to post
Share on other sites

@nephilime Достаточно скачать руководство по ремонту и много вопросов отпадет.

Скрытый текст

Detection method:

1) Do not Plug I O line,Plug only 12V:DC-DC Output is Around 9v,The boost output Voltage is around 14V. Test points must have LCK= 0.9V, RI = 1.8V Voltage,Other test voltages is 0;

2) Plug in I O,when you do not press the test key,DC-DC No voltage output with boost,after pressing the test key,PIC Start working,At this time DC-DC Output PIC, PIC tool test program sets the voltage, rises with the working voltage. Test program Set the voltage,Boost up with the work. With the output of the system WORK,return after operation NONC。 At this point the normal voltage of each test point should be:

CLK:0.9 in

CO:1.6-1.8 V,test tool sends work, CO Because it's negative.,So the DC level will be pulled low,Instantaneous voltage is 1.5 V Around.

RI:1.6-1.8 V,when operating,an abnormal or too low voltage can cause the operator board to be abnormal or force 0 The situation.

BO:When no operation is 0V,when operating,will have 0.1-0.3 V Between the Pulse beats.

RST:1.8 in。 The reset signal is re-exported every time the test key of the fixture is pressed.

When the above test point state, voltage anomaly,please infer the point of failure based on the front and rear circuitry of the test point.



Edited by mr.Crowley

Share this post


Link to post
Share on other sites

Осциллограф при ремонте нужен, а тут сами хотя контроллер сделать. Если и нужен, то логический анализатор, но он стоит как вагон S9.

Проще уж на оригинальной прошивке в оригинальной контрольной плате дописать блок который будет лог обмена с хэш платой создавать.



задача вполне разрешимая, только я не пойму, зачем? Оригинальных контрольных плат как грязи. Лучше оно работать не будет. Чипы хэш не программируемые, сделаны аппаратно под одну задачу, подсчёт хэша sha256. Разгонять их смысла нет, энергоэффективность асика падает (хеши на ватт). Разве что пароли для wallet.dat на асике подбирать.

Share this post


Link to post
Share on other sites
13 часов назад, nephilime сказал:

есть ли у кого не компиляный код  для тестеров хеш плат?

На гитхабе все лежит в аккаунте битмайна.

Share this post


Link to post
Share on other sites
17 часов назад, nephilime сказал:

а в каком режиме должна находится хеш плата чтоб на контрольных точках имелись нужные осцилограммы?

Вопрос получился про сферического коня в вакууме. Попробую ответить так как я понял, что значит "нужные".

При поиске неисправности (диагностики) удобнее всего "режим" так называемого loop-теста (зацикливания) когда происходит зацикленный бесконечный поиск чипов. Плата при этом  не быстро и не сильно нагревается, так что можно довольно комфортно и не спеша работать с осциллографом.

Share this post


Link to post
Share on other sites
19 часов назад, mr.Crowley сказал:

@nephilime Достаточно скачать руководство по ремонту и много вопросов отпадет.

  Скрыть содержимое

Detection method:

1) Do not Plug I O line,Plug only 12V:DC-DC Output is Around 9v,The boost output Voltage is around 14V. Test points must have LCK= 0.9V, RI = 1.8V Voltage,Other test voltages is 0;

2) Plug in I O,when you do not press the test key,DC-DC No voltage output with boost,after pressing the test key,PIC Start working,At this time DC-DC Output PIC, PIC tool test program sets the voltage, rises with the working voltage. Test program Set the voltage,Boost up with the work. With the output of the system WORK,return after operation NONC。 At this point the normal voltage of each test point should be:

CLK:0.9 in

CO:1.6-1.8 V,test tool sends work, CO Because it's negative.,So the DC level will be pulled low,Instantaneous voltage is 1.5 V Around.

RI:1.6-1.8 V,when operating,an abnormal or too low voltage can cause the operator board to be abnormal or force 0 The situation.

BO:When no operation is 0V,when operating,will have 0.1-0.3 V Between the Pulse beats.

RST:1.8 in。 The reset signal is re-exported every time the test key of the fixture is pressed.

When the above test point state, voltage anomaly,please infer the point of failure based on the front and rear circuitry of the test point.



это мультиметром мерили цифру или шим? молодцы... особено CLK. если я правельно понял тестером там можно мерять токо RST

15 часов назад, Lenchik сказал:

Осциллограф при ремонте нужен, а тут сами хотя контроллер сделать. Если и нужен, то логический анализатор, но он стоит как вагон S9.

Проще уж на оригинальной прошивке в оригинальной контрольной плате дописать блок который будет лог обмена с хэш платой создавать.



задача вполне разрешимая, только я не пойму, зачем? Оригинальных контрольных плат как грязи. Лучше оно работать не будет. Чипы хэш не программируемые, сделаны аппаратно под одну задачу, подсчёт хэша sha256. Разгонять их смысла нет, энергоэффективность асика падает (хеши на ватт). Разве что пароли для wallet.dat на асике подбирать.

давно собераю инвертора с управлением на i2c (код свой), но хотелось бы узнать какие слова ходят туда сюда (контролька-хеш) по шине - это раз

два - видел спецовый тестер для хеш плат, но цена не обоснована. полагаю есть какойто код, который пускают в шину чипов для диагностики

в общем Вы предлагаете реверсинжиринг протокола

Edited by nephilime

Share this post


Link to post
Share on other sites
3 часа назад, Splinter сказал:

Вопрос получился про сферического коня в вакууме. Попробую ответить так как я понял, что значит "нужные".

При поиске неисправности (диагностики) удобнее всего "режим" так называемого loop-теста (зацикливания) когда происходит зацикленный бесконечный поиск чипов. Плата при этом  не быстро и не сильно нагревается, так что можно довольно комфортно и не спеша работать с осциллографом.

гораздо ближе. если реализовать железо к примеру на ARM или AVR то как реализовать опрос, есть пример кода?

и чтот я не совсем понял что за шина по управлению чипами. ISP или RS232?



Edited by nephilime

Share this post


Link to post
Share on other sites

была мысля такая:

1) запускаем dc/dc на напряжении 7.5-8.0 вольт

2) подаем (как уже понято) loop test (кто частоту чипов задает, как ее задать без контролера)

3) проходимся по точкам осциллографом (пологаю что намерено мультиметром для эталона брать не стоит так как не указано точно амплитуда или размах имеется в виду во всяких кривых руководствах, а понатия "осцилограммы" тут нет?)



в ходе разного реверсинжиринга сталкивался с китайским рукожопством, их разрабы походу не всегда понимают что делают. как можно было на плате БП с ККМ забыть убрать виртуальную среднею точку... зачем было ставить два кондера последовательно по 1000мк 200в если можно было поставить один 420в 470мк. транзюки то полевые уже, и транс подключен по другой схеме, а среднею точку оставили

 не говоря уже про забытый обратный диод сток-исток транзистора ККМ, что там аж дуги ходят меж деталями

Edited by nephilime

Share this post


Link to post
Share on other sites
9 часов назад, Splinter сказал:

На гитхабе все лежит в аккаунте битмайна.

носом ткнуть можно в ссылку?

Share this post


Link to post
Share on other sites
30 минут назад, nephilime сказал:

как можно было на плате БП с ККМ забыть убрать виртуальную среднею точку... зачем было ставить два кондера последовательно по 1000мк 200в если можно было поставить один 420в 470мк. транзюки то полевые уже, и транс подключен по другой схеме, а среднею точку оставили

У новых блоков питания один конденсатор, а перед ним корректор мощности. Два конденсатора это наследие старых блоков питания. Там оно не просто так. В старых БП был переключатель 115 - 230 V. К средней точке подключался провод из розетки и выпрямитель переходил в режим удвоения напряжения. 115 вольт в США по моему всё еще норма. Переключатель убрали, а схема осталась как была.

Кстати эти блоки питания не двухтактный прямоход, а квазирезонансные. Конденсатор полистирольный на входе трансформатора там жизненно необходим.

Share this post


Link to post
Share on other sites
53 минуты назад, nephilime сказал:

это мультиметром мерили цифру или шим? молодцы... особено CLK. если я правельно понял тестером там можно мерять токо RST

Не совсем в большинстве случаев хватает мультика, иногда нужен ослик.

1 час назад, nephilime сказал:

видел спецовый тестер для хеш плат, но цена не обоснована. полагаю есть какойто код, который пускают в шину чипов для диагностики

в общем Вы предлагаете реверсинжиринг протокола

Не уверен что человек обладающий такой информацией, вот так вот на форуме поделится с вами.



Share this post


Link to post
Share on other sites
2 минуты назад, Lenchik сказал:

Конденсатор полистирольный на входе трансформатора там жизненно необходим.

так вот попалась мне партия aerocool vx-650. там пушпульная схема на полевиках, полистирольного кандера нету, а точка куда втыкался меж электролитами осталась. и два кондера по старинке тупо последовательно, а точка средняя в воздухе https://www.youtube.com/watch?v=sXLoqs3nvQA

4 минуты назад, mr.Crowley сказал:

Не совсем в большинстве случаев хватает мультика, иногда нужен ослик.

Не уверен что человек обладающий такой информацией, вот так вот на форуме поделится с вами.



ну если человек не понимает что курс битка зависит в том числе и от кол-ва майнищей техники, и чем этой техники больше (инвистиции в биток) тем курс выше.

жопашников ждет отдельный котел

Share this post


Link to post
Share on other sites

@nephilime вам же @Lenchik объяснил.
