бп асик т3

[vplplus]

БП не заводится. Нет напряжения 12в. Вентиляторы не крутятся. Разбор показал, щелкнули 12n65, неисправна ncp1399ac, сгорели резисторы 10ом. Все заменил. Полевики поставил 12n60. Осликом проверяю генерацию, нет запуска на HV input. Схемы естественно нет. Снимаю 1399, дороги к 1 ножке нет. Напряжения нет. Что тогда запускает 1399?

[a1eltsov]

Точно к первой? Не к девятой? Если 12n65 полумостом в дежурку под управлением 1399, не подключена будет девятая, pfcmode. Вызвони землю, где она? Проверь

[vplplus]

Ни первая, ни девятая не подключены

[a1eltsov]

Она где стоит, в дежурке? Что за блок, ватспавер21?

[vplplus]

Innosilicon t3, блок 1286ва, в узле питания контрольки 12в

Edited 18 Oct 2021, 13:14 by vplplus

[vplplus]

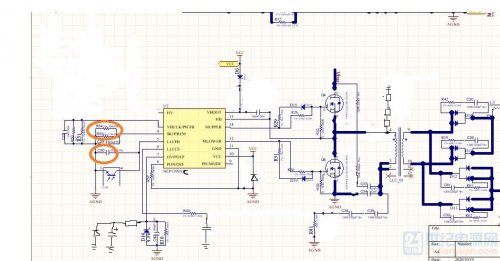

Схема питания контрольки 12в

Edited 18 Oct 2021, 13:15 by vplplus

[a1eltsov]

Откуда приходит питание на ногу 10? Может быть, 1399ас все-таки не дежурка, а отдельный источник питания 12В например? Посмотри, что в этом блоке является дежуркой. Измерь напряжение на 10 ноге, есть? Если нет, ищи дежурку. Если есть, и в нормальных пределах, тогда надо искать, почему 1399ас не стартует.

Edited 18 Oct 2021, 10:31 by a1eltsov

[vplplus]

на 10 ноге 17v есть.

[vplplus]

1-0
2-
3-0.8
4-0.49
5-4.6
6-0
7-1.55
8-0
9-17
10-17
11-0
12-0
13-
14-10
15-10
16-17

вот все напруги на ножках

[a1eltsov]

14 нога выход на драйвер верхнего плеча. Там точно +10В? Без генерации? Напряжения на 10, 16 выше нормы, посмотри дежурку все же.

Edited 18 Oct 2021, 11:18 by a1eltsov

[vplplus]

10v на средней точке, оттуда похоже прет в 14 ногу

Ключи перед затвором, выпаивал, целые. Если включить без 1399, полевики должны целые остаться? Затвор шунтирован резистором в 10к. Узнать, откуда 10v прет.

Да еще, при включении живого блока в сеть, без нагрузки, 12в блок выдает и вентиляторы крутятся, т.е. по любому сначала 12в.

Edited 18 Oct 2021, 11:42 by vplplus

[a1eltsov]

Да, полевики будут живы. 1399 снимешь, посмотри сопротивление по ногам 14-10, 15,16-10 на ней. Может, микруха мертвая? И на 10 у тебя напряжение все же выше нормы, измерь ещё раз, без 1399, на плате

Edited 18 Oct 2021, 11:45 by a1eltsov

[a1eltsov]

36 минут назад, vplplus сказал:

 при включении живого блока в сеть, без нагрузки, 12в блок выдает и вентиляторы крутятся, т.е. по любому сначала 12в.

Прозвони, откуда приходит на вентиляторы. С дежурки, скорее всего, откуда и питается 1399

[vplplus]

без 1399

3-0.99

7-1.55

10-17.43

16-17.09

Расковырял компаунд, дежурка отдельно, выдает питание 12в и 5в в схему управления. Не рабочий узел 12в питания контрольки хеш плат.

[a1eltsov]

1399 живая? Сопротивления по ножкам относительно земли выше 20кОм? 10-14 не пробито?

Edited 18 Oct 2021, 13:19 by a1eltsov

[vplplus]

Нет, менял 3 шт, все живые. Относительно земли не пробито. Запуск идет просто подачей напряжения 17в с дежурки и подачей напряжения 300в на полевики.. резонансник дожен запустится от подачи питания. Других сигналов нет. Возможно мосфеты 12n60  не совместимы с 12n65, либо дохлые 1399, что маловероятно.

Edited 18 Oct 2021, 15:21 by vplplus

[a1eltsov]

По даташиту внешний запуск только на серии 1399Ву, при подаче питания на ногу 4. АС должна запускаться если есть VCC, и сигналы по остальным ножкам в нормальных границах. Посмотри таблицу электрические характеристики по даташиту, сравни со своими. Попробуй принудительно загнать м/сх в защиту по перегреву, подними 7 ногу в воздух - на 14 ноге напряжение должно пропасть. Посмотри обвязку по частотозадающим ножкам

шим - NCP1399-D.en.ru.PDF шим - NCP1399-D.PDF

[vplplus]

Попробую запустить отдельным блоком от s9, потому, что резонансник тупо выдает 12в, никаких связей с блоком управления нет.

[a1eltsov]

У APW9 от S17, T17 три отдельных источника 12в - две дежурки и 12в для контрольки и вентиляторов. Основной блок - два pfc и инвертор запускаются, только если 12В есть на всех трех источниках. Тут скорее всего так же. Будешь от отдельного блока запитывать, надо ток ограничивать

Edited 18 Oct 2021, 15:51 by a1eltsov

[vplplus]

Отдельно запускал блок с внешними 12в, вентиляторы крутятся.  Они запитываются от 12в резонансника, управляющие выводы желтый и синий идут в блок управления. Дежурка выдает 12в и 5в, больше ничего не нашел. Правда непонятен один узел с двумя мосфетами и два диода, которые тупо нагружены на два дросселя на кольцевых ферритах, транзисторы на радиаторе с диодами. Что они делают хз?

[fazazero]

Это узел корректора мощности, повышает эффективность бп и снижает пиковые нагрузки на сеть. Тоже мучаюсь с такой же проблемой,не запускается дежурка.

Edited 24 Nov 2021, 09:45 by fazazero

[fazazero]

И еще, при включении тумблера питания включается мелкий блок питания на 5 вольт, он который запитывает схему контроллера. у тебя светодиод на плате контроллера БП мигает? Возможно отсюда не приходит сигнал на включение контрольки.

[Aster153]

Народ помогите пожалуйста разобраться. НЕ могу победить G1286. Дежурка TNY286 имеет 3 вых напряжения:
1. 5v идет через отдельную обмотку на плату процессора, в моем случае здесь все норамльно, там 5вольт ровно.
2. 17v??? идет на NCP1399AC. Сейчас у меня здесь 17.32v. Не знаю какое напряжение должно быть на рабочем модуле.
3. 12v - 14v  идет на ==> оптопары SI8261 (не на все), lm2904, ucc28070a, транзисторные драйверы pnp_npn. Сейчас у меня там 14.13v, подозреваю что завышено. Не знаю какое должно быть напр на рабочем модуле.

Прошу помощи по напряжениям на рабочем модуле.

[alrep]

На рабочем бп выпаял родные транзисторы, поставил 12n60. БП не завёлся. Вернул всё обратно -гуд. Шим стоял NCP1399АМ. Заменил на NCP1399АС, не запустился. Отличия ИС только в параметре Auto−recovery. Но что то не соображу, как запустить NCP1399АС вместо NCP1399АМ.

[Satan]

Всем привет, привезли блок. Не было запуска. Были пробыты два транзистора (которые на фото), диод, прогорела дорожка (восстановили проводом). Все это заменили, блок поехал. Буквально через минуту опять лопнули два транзистора. В чем может быть проблема? Объясните как для тупого, коим я и являюсь)
