Oger

Оторвался SMD элемент

Recommended Posts

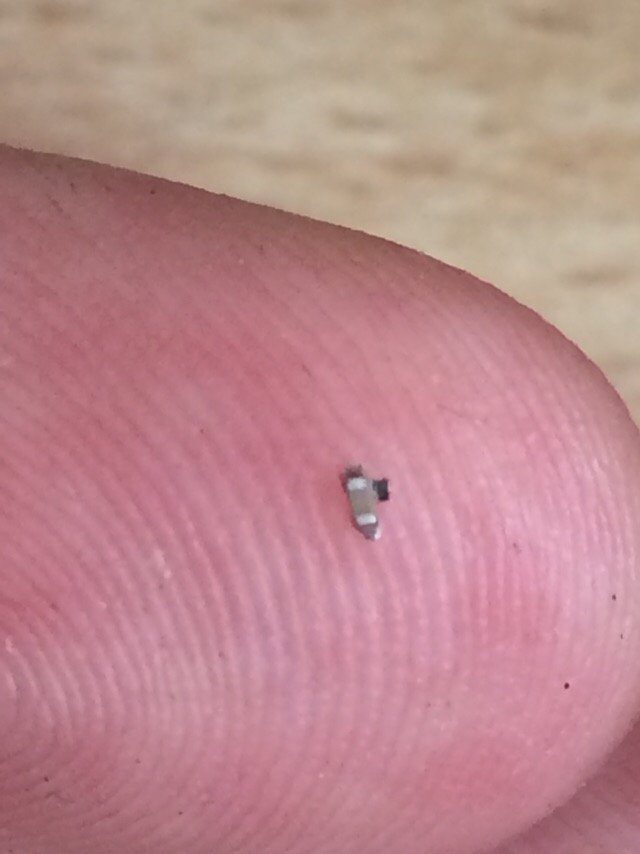

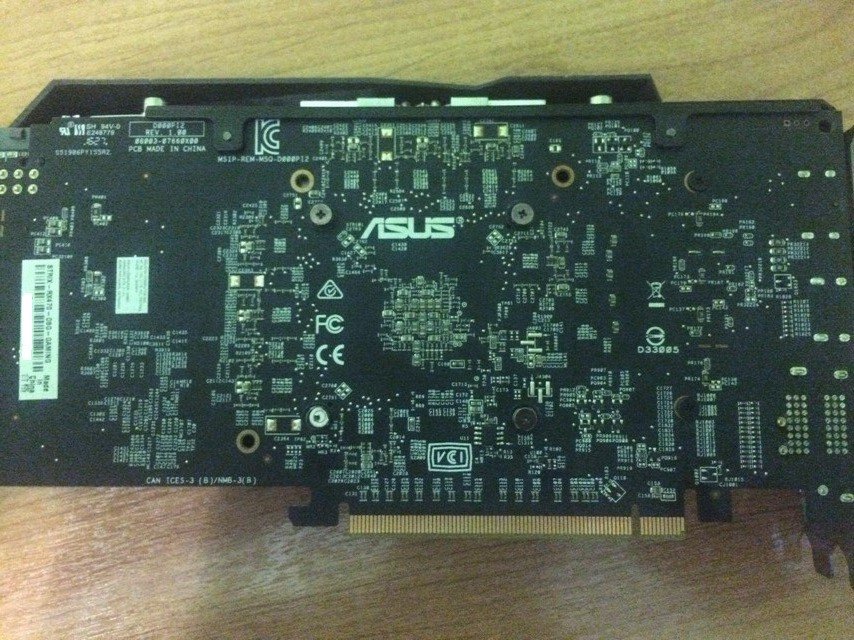

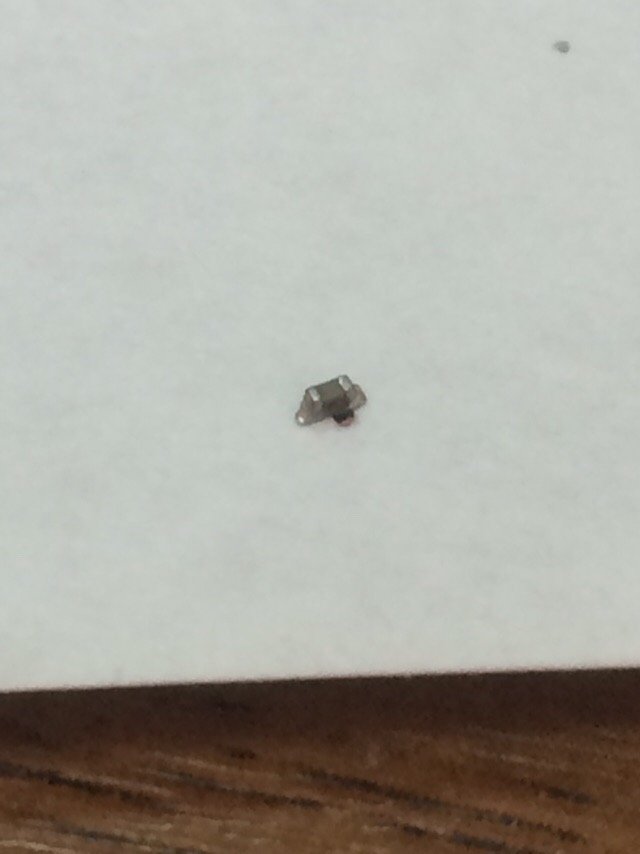

Доброго времени суток всем, господа. Имеется карта Rx 470 8Gb Asus Strix. При неудачной попытке открутить СО видеокарты, отвертка (от кривых рук) соскользнула прямо на плату, где сорвала с платы данный элемент (на фото). Если есть специалисты сервис центров, различающие их на раз-два, то подскажите, пожалуйста, насколько чревата потеря данного элемента? Карту включать страшно, начитался всякого, чип терять не хочется. Спасибо заранее всем, кто хоть чем-то поможет.

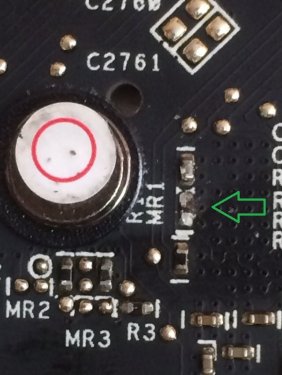

P.S. Возможно, элемент, находящийся выше него (с виду такой же) тоже поврежден.










Share this post


Link to post
Share on other sites

@Oger Lexis77 шарит

Share this post


Link to post
Share on other sites

Паяльником с тонким жалом залудить две точки на плате, затем добавить флюса и пинцетом держа смд конденсатор припаять небольшим кол-ва олова. Дело 5 минут от силы, был бы рядом припаял))

Share this post


Link to post
Share on other sites

Мне кажется в любом ремонте мобильников приклеит обратно. На конденсатор похоже.

Share this post


Link to post
Share on other sites

Пс. Включать можно, работать будет

Share this post


Link to post
Share on other sites

Важно не перегреть, платы многослойные.

Share this post


Link to post
Share on other sites

обычный смд кондер, фильтр поди, без него все работать будет

Share this post


Link to post
Share on other sites

@Oger выкинь и забудь. И так все будет работать.

А вот соседний лучше тоже сними/разщипи, а то он меня больше пугает.

Share this post


Link to post
Share on other sites
32 минуты назад, Lexis77 сказал:

выкинь и забудь

Видюху? )))

Share this post


Link to post
Share on other sites
2 минуты назад, moneymaker сказал:

Видюху? )))

Риг. Чо мелочиться то...

Share this post


Link to post
Share on other sites

@moneymaker @YoshCat себя из окна!

Share this post


Link to post
Share on other sites
57 минут назад, Lexis77 сказал:

@Oger выкинь и забудь. И так все будет работать.

А вот соседний лучше тоже сними/разщипи, а то он меня больше пугает.

Тот, который выше оторванного?

Share this post


Link to post
Share on other sites
11 минут назад, Oger сказал:

Тот, который выше оторванного?

да

Share this post


Link to post
Share on other sites
5 часов назад, moneymaker сказал:

Важно не перегреть, платы многослойные.

Научи, как это сделать? :mellow:

Share this post


Link to post
Share on other sites
5 часов назад, Lexis77 сказал:

Научи, как это сделать? :mellow:

Кривизна рук у всех своя, может у человека из паяльного оборудования только паяльный топор окажется.

Share this post


Link to post
Share on other sites

@Lexis77 Ацетиленовая горелка, фен, паровой котел...))



Share this post


Link to post
Share on other sites

"Случайно испортить" и "умышленно уебашить" - разные вещи.

Share this post


Link to post
Share on other sites
2 часа назад, Lexis77 сказал:

"Случайно испортить" и "умышленно уебашить" - разные вещи.

Для профессионала бесспорно🙂 но для чайника с дедовским утюгом что паять что резать, один хрен.

Share this post


Link to post
Share on other sites

вы все злые фаталы.

Share this post


Link to post
Share on other sites

Эпопея с картой закончилась ремонтом на 1500р. Мастер сказал (хз, правда или нет), что из-за второго, не оторвавшегося, а поврежденного элемента, 1 из банков памяти ушел в КЗ и заменил его (фотки реболла предоставил). Ну и перепаял оба элемента, соответственно.

Share this post


Link to post
Share on other sites
32 минуты назад, Oger сказал:

Эпопея с картой закончилась ремонтом на 1500р. Мастер сказал (хз, правда или нет), что из-за второго, не оторвавшегося, а поврежденного элемента, 1 из банков памяти ушел в КЗ и заменил его (фотки реболла предоставил). Ну и перепаял оба элемента, соответственно.

Выложите пож-ста фото, посмотреть что там перекатывали и понять зачем

Share this post


Link to post
