Не совсем майнинг, но проблема с Odroid

Рекомендуемые сообщения

Привет. Я в железе, мягко говоря, не сильно шарю. Но вот купил давеча такую штуковину. Хотел под управление майнингом оборудовать. Потом все как-то закрутилось, майнингом стал заправлять роутер. Потом я накупил POS монет, и тут роутер не справился. Достал я платку и не глядя воткнул в нее зарядку от ноутбука (19V). Не заработало. Посмотрел на лежащую рядом родную зарядку (5V) и приуныл. Итак, мастера паяльника, может подскажите чего? Могу и посмотреть дать, на териториях города трех революций. Результативную помощь могу и отметить битками на кошелек.

Спасибо за уделенное время.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@x12, с родной зарядкой признаки жизни есть? Фейерверки, запах горелого, визуально деформированные элементы на плате присутствуют?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@x12, с родной зарядкой признаки жизни есть? Фейерверки, запах горелого, визуально деформированные элементы на плате присутствуют?

Все чисто, посторонних запахов нет. 4 пары глаз ничего "вспухшего не обнаружили". От родной зарядки ни светодиоды не горят ни куллер не крутит. Мультиметр показал какие-то циры на разьъеме куллера при включении родной зарядки.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

 Ну ребятушки, ну помогите нубу.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@x12, звездец звезде! Требую фоты в фокусе с двух сторон, скажу куда тыкать.
Если там есть какой стабилизатор или иная защита, то есть шанс оживить. А если нет, то там по всей цепи х4 напруга прошла

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@Lexis77, вечером сфотографирую, но только на телефон.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Вот такие быдлофоточки на быдлотелефон.



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

можно попробовать кратковременно замкнуть элемент F, бывает что предохранитель вышибает.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@x12,

Полярность у шткекеров блоков питания не разная случайно была?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

X12 - немного поподробнее ,бп 19Вт какой ампераж был , какая конкретно родная зарядка , как долго держал на повышенном напряжении ,

и желательно трохи получше фотки по цепи отталкиваясь от входа питания.

С тестером знаком ? если да,то можно посоветовать померять сопротивление в нужных участках.

Конечно фотки г.... ( по российскому законодательству могут штрафануть  :wacko: ) ,но то что видно реально могло выбить предохранитель ( они невсегда похожи на стеклянные трубочки )

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
но только на телефон

да хоть на кота :), но я просил чтоб в фокусе было. А на этих фотках ниче не понятно что и куда идет.

Мне и такой размер пойдет, главное чтоб полностью освещено было чтоб все четко.

Да и вертолет можно снять, он не нужен.



Как вариант - можно с криками и бешеными глазами вломиться к соседу и попросить фотик. Сейчас везде есть режим макросъемки.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@Lexis77 но только на телефон.

честное слово,просишь помощи ,а такое ощущение что милостыни . можно подумать фотаешь на нокиа 3310  :blink:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

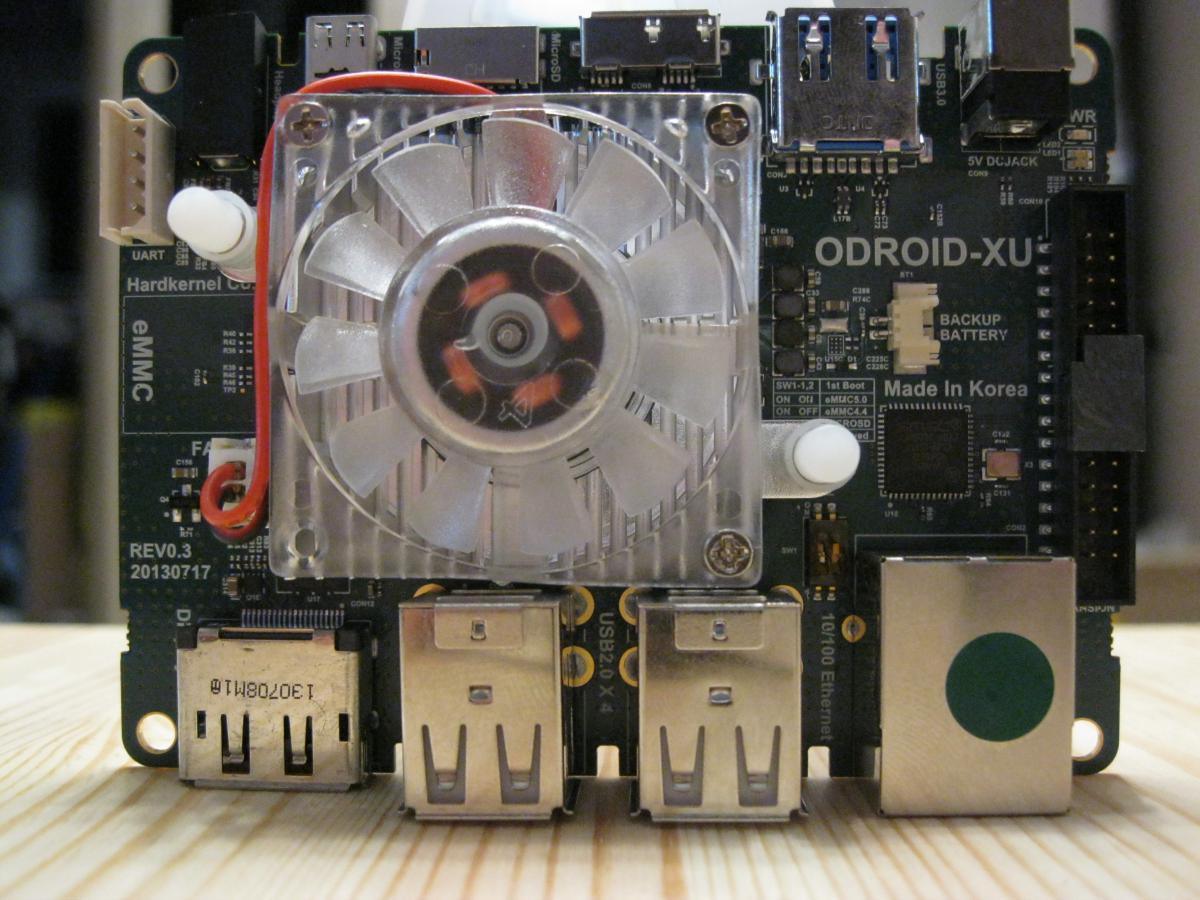

Спасибо все откликнувшимся. Про то что фотографии будут с телефона я скорее извинился. Прикладываю новые, на фотоаппарат.

Куллер не снимаю, т.к. может и не одеться потом, крепления хлипкие. На фотографии спереди (ее прикладываю в форум) разъем питания справа сверху.

На фотографии сзади (она в максимальном разрешении) - соответсвенно верхний левый угол. С тестером знаком, но встречусь с ним не раньше понедельника. Хотя если есть конкретные идеи что мерить - могу и прикупить.


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Совсем другое дело! :)

Смотри что надо заменить...

Если не понял, то вон ту микруху, в левом верхнем углу.

Если он отработала как надо, то все остальное должно было выжить. Типичная схема управления питанием на шимке с защитой.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
(изменено)

@Lexis77, где такого рода штучку можно купить и как выбрать, если не секрет? Или может есть места где за денюжку все попробуют починить. А то там все такое маленькое-маленькое, паяльником можно и не попасть.

Изменено пользователем x12

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@x12, оно перепаивается за 2 минуты

Скажи что на ней написано или сфоткай - подскажу.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Хм.. интересная деталька... Должна держать до 40В. Правда по току слабая. Если вход был с БП асуса более 4.2А (типа стандартных 4.74), то вполне могла мирно помереть, отдав свою жизнь за камень и остальную периферию. :)

Далее, не взяв в руки, могу сказать только одно - наде менять максимку (max14572), если не заработает, то более по фоткам я не смогу помочь.


адаптер, на сколько я вижу по говноссылке - 3.42А, но внешний вид и содержимое может отличаться от реальности.
Для начала стоит замерить мультиметром сопротивление входа.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@Lexis77, потыкался-потыкался и понял что такую штуковину по одной купить сложно. Зато нашел тестер, готов прозвонить, коли направите что. И нельзяли без max14572 обойтись(вроде же можно и без нее замкнуть), хотя бы временно?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@x12, что за тестер?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@x12,

 вот такой, еще и наборчик с адруино и всякими штучками имеется.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

ок.
Переключи на ))) замерь вход (черный на минус, красный на плюс)
потом тоже самое с MAX - черный на 1-2-3, красный на 12-13-14

и красный 1-2-3 и черный на 7

Результаты сюда.


ЗЫ *-*-* означает на любой ИЗ

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@Lexis77, тупой вопрос: как ножки считать? Т.е. 1-2-3 это верхние левые?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
(изменено)

На входе (если я правильные контакты померял )  -716 попугаев.

Max (условия те же) 1-14 - 400

1-7 - то же что на входе ~ -716.

Отрицательные значения приятно пищат.



И да, мерял при воткнутой родной зарядке, мне показалось так правильнее.
