Партия галимых рейзеров FLYCONN - будьте внимательный.

Рекомендуемые сообщения

Купил тут фермы сборные и начал проспатривать рейзеры , ко мне впервые попали в обращение рейзеры FLYCONN с серебристыми контактами.

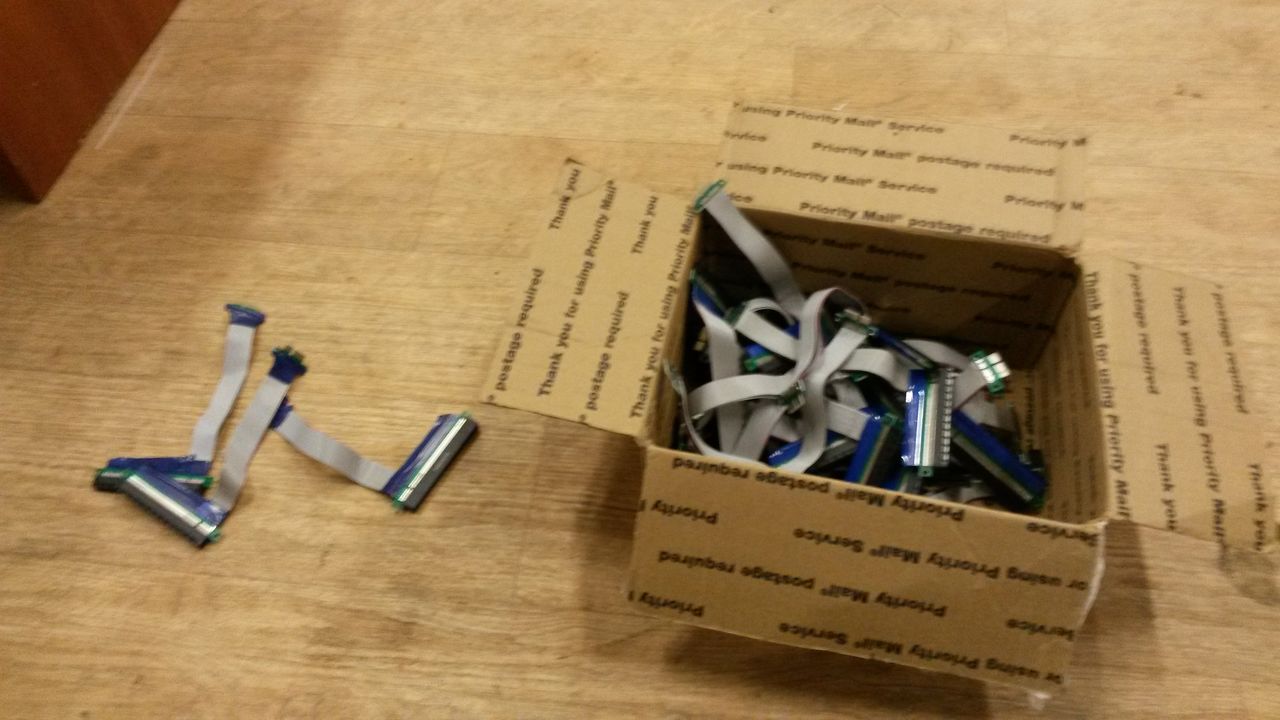

Смотрите слева рабочие рейзеры справа не рабочие либо глюченные которые вызывают зависание или ребут всего ПК.

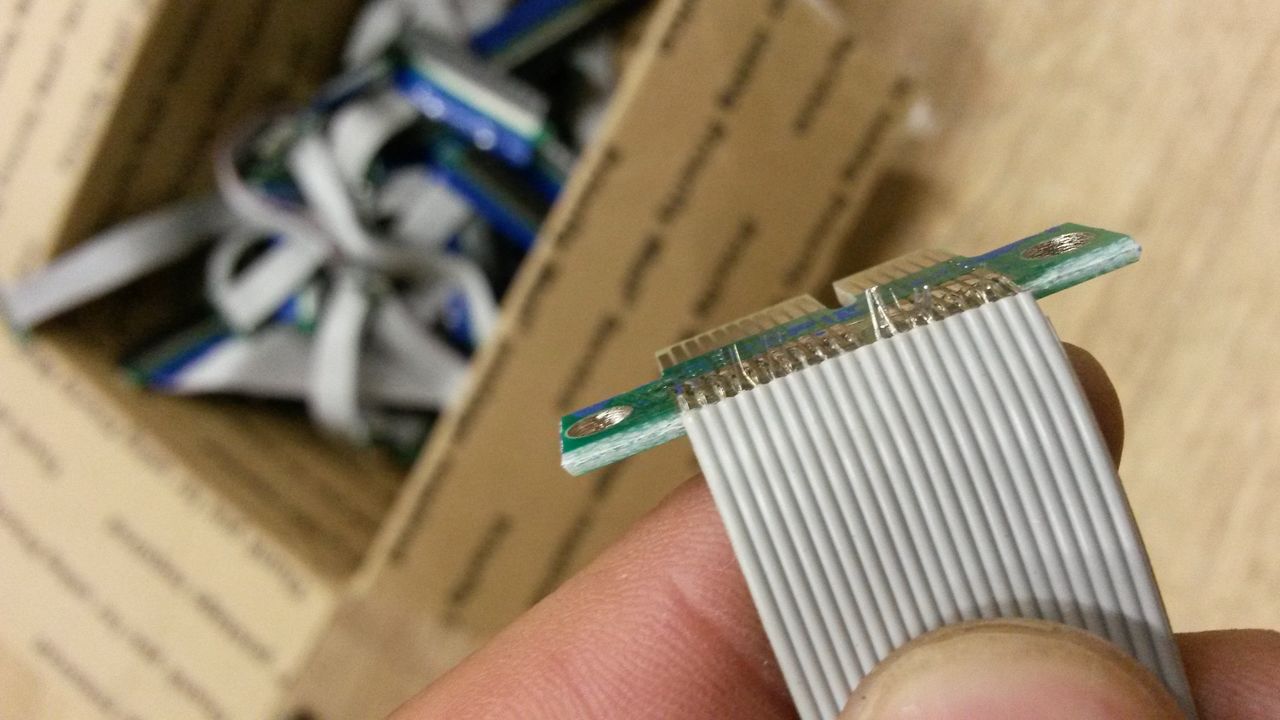

Сняв изоленту я был удивлен , какое кол-во плохо спаяных контактов.



Есть два типа - серебрянные контакты на конце , 1х платы и медного цвета.



На всех образцах медного цвета была очень качественная пайка.



На серебре полное гавно.



Вот еще пару фоток надеюсь все станет ясно .

Не рекомендую никому такие покупать.













Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Такэто самые первые, без доппитания еще...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Такое встречается везде (не только flyconn, не только в данной "партии"). Разобрал не один десяток. Эффект иногда проявляется сразу, но лучше всего его видно если погнуть шлейф относительно платы на 90 градусов в одну сторону, а затем в другую. 30% райзеров превращаются в то, что показано на фотографиях. Увы, ввиду мягкости шлейфа и его большой площади, такие изгибы неизбежны даже при штатной эксплуатации.

Лучше все разбирать и пропаивать все райзеры. Хотя, можно и на удачу пользоваться, что большинство и делает. )

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Яб починил....

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
(изменено)

Год назад, когда пришли "первые" райзики так же отломились контакты от х1 платки. Пораскинув мозгами пару минут, взял термопистолет и пролил термоклеем все "слабые места" создав несгибаемую полоску между шлейфом и текстолитом, т.е склеил край оплётки шлейфа с текстолитом. С тех пор, с проблемой перегиба/перелома/отпайкой в "слабых местах" возле текстолита больше не сталкивался =) Времени на 1 райзик уходит около 15 секунд =)

Изменено пользователем Strannik

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

А как их аккуратно запаять эти контакты ?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
(изменено)

А как их аккуратно запаять эти контакты ?

Паяльником. :D



Промазываешь ряд спиртоканифолью, берешь припой ПОС-61 без флюса, диаметром 1мм, режешь скальпелем на 1мм кусочки.

Тонкое жало, периодически (в цикле) канифоль-губка-припой-пайка-губка.

называется "Пайка дозированным количеством припоя".

В результате - одинаковые аккуратные пайки. Можно и без нарезки, но с опытом радиомонтажа и прямыми руками.

Можно сразу купить нарезанный припой в виде "дроби" нужного размера.

Второй вариант - подводишь к площадке жало паяльника, прогореваешь и руками подаешь под него тонкую проволочку припоя до получения ровной пайки.



Где-то в моих развалах до сих пор валяется машинка для рубки припоя - гильотинка самодельная с моторчиком и автоподачей на 10см прутка 1-2мм припоя. Делал очень давно - четкая пайка печатных плат была гарантирована.

Изменено пользователем Uliss

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Продам дешево тому кто починит  )))
