Продам диагональные DC вентиляторы (24VDC) 170х51mm Nidec и Ebmpapst (Украина/Львов)

Рекомендованные сообщения

Продам диагональные DC вентиляторы (24VDC) 170х51mm Nidec и Ebmpapst (Украина/Львов).

Для ферм майнинга в сам раз, вентили надежные/промышленные/отказоустойчивые - за такие деньги вставляет любой вентиль в продаже гипермаркетов до 1000 грн



Зашла последняя партия в 1,5р дороже предыдущей, сказали больше уже не будет вообще. Количество роли не играет.

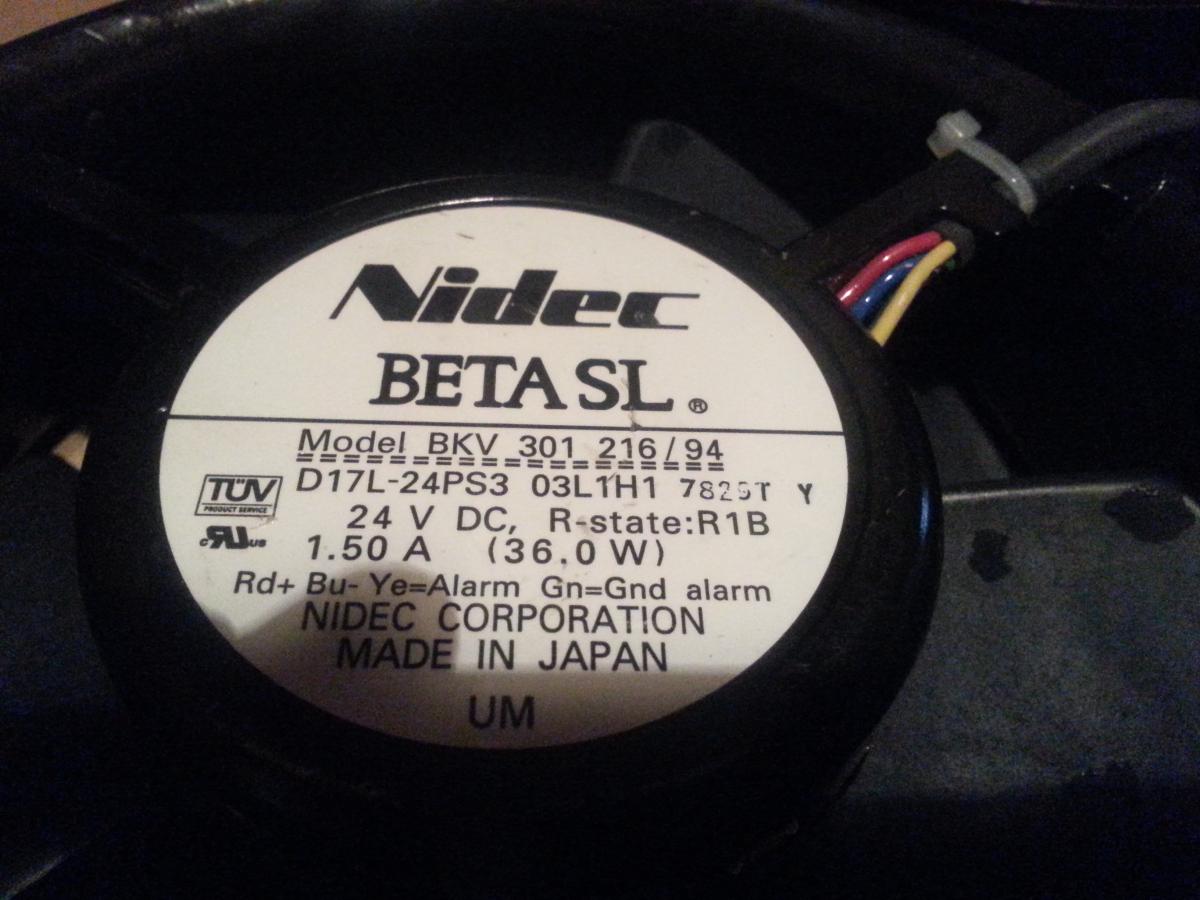

1) Fan Nidec Model BKV 301 216-94 Rev.C (D17L-24PS3 03L1H1) made in Japan 24V DC 1.5A - 170 грн
2) Fan Nidec Model BKV 301 216-77 Rev.C (D17L-24PS3 01) made in Japan 24V DC 1.4A - 160 грн
3) Fan Ebmpapst Model BKV 301 216-94 (DV 6324/19HP) made in Germany 24V DC 30W - 130 грн
4) Fan Ebmpapst Model BKV 301 216-77 (DV 6224) made in Germany 24V DC 1.7A 41W - 150 грн



http://aukro.ua/ventilyator-ebmpapst-model-bkv-301-216-77-dv-6224-i4082565558.html

http://aukro.ua/ventilyator-nidec-model-bkv-301-216-77-d17l-24ps3-i4082568127.html



Контакты: [email protected]

+380632504520



post-15406-0-46864700-1396011113_thumb.jpgpost-15406-0-94280100-1396011124_thumb.jpgpost-15406-0-23280700-1396011142_thumb.jpgpost-15406-0-87675400-1396011157_thumb.jpgpost-15406-0-24231200-1396011171_thumb.jpgpost-15406-0-37448900-1396011260_thumb.jpg

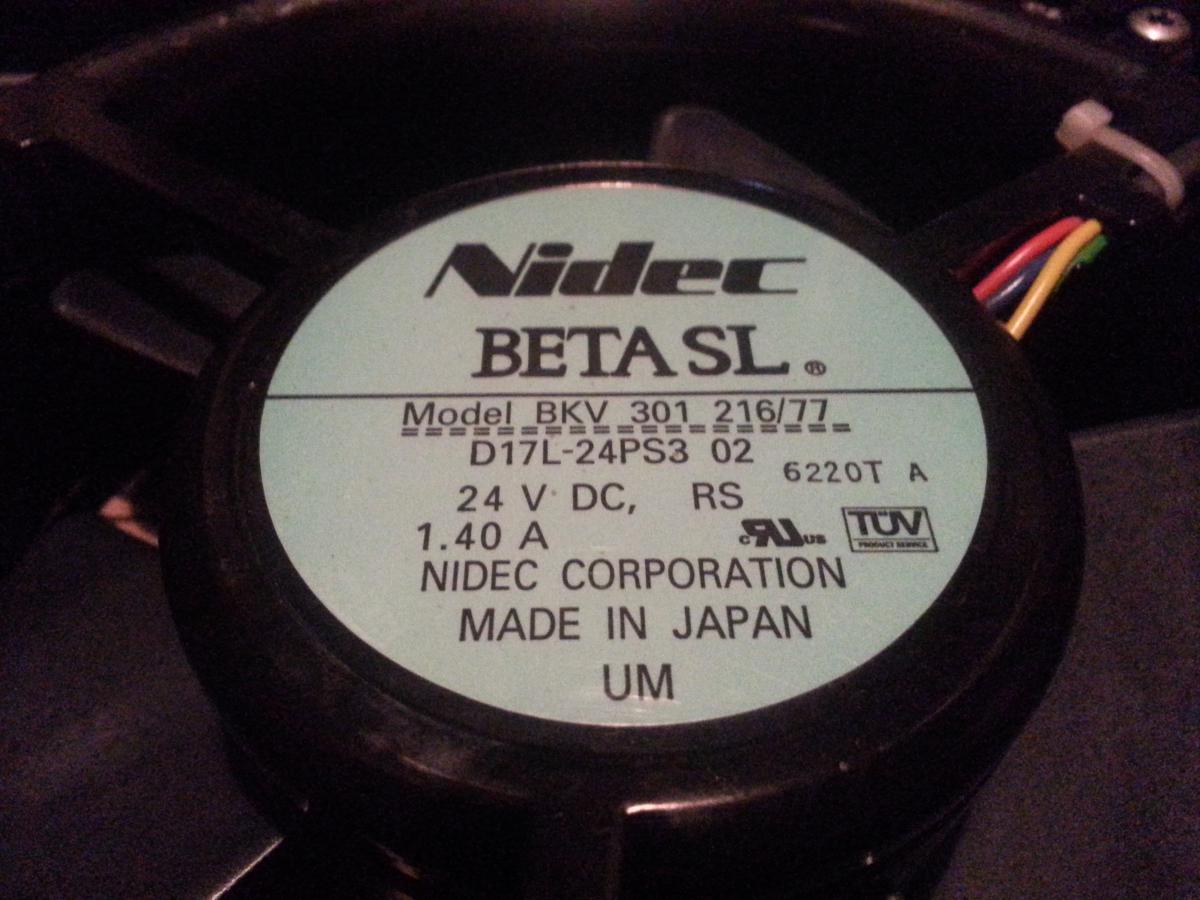

Fan Nidec Model BKV 301 216-77 Rev.C (D17L-24PS3 01) made in Japan 24V DC 1.4A


BKV 301 216/77

REV.C D17L-24PS3 01 24VDC 1.40A
NIDEC CORPORATION
Brand Name:NIDEC
Model:D17L-24PS3
Voltage:24V
Current:1.4A
Size:170*170*50mm

Weight: 780g
MADE IN JAPAN

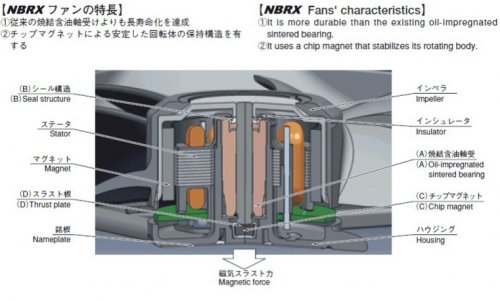

Очень мощные и высоко оборотистые вентиляторы от системы охлаждения сотовой станции. Металлический корпус (силумин), ось ротора на подшипниках, лопасти с большим захватом плюс сбалансированные скобами. Имеют встроенную схему для регулировки и контроля скорости вращения (нужно паять хитрую импульсную схему чтобы не тратить лишние ваты на рассеивание резистором). 4 пина: +,-,алярм,импульс. Рабочее напряжение питания от 12 до 24 вольт (29В max.). Максимальный ток потребления до 1400 мА (при 24 в), от 12В-0,5А. Диаметр 170 см. Размер 171X171X51mm. Тип промышленный, срок службы около 10 лет постоянной работы (высокие температуры понижают срок). Производитель Япония и этим все сказано.

Видео:

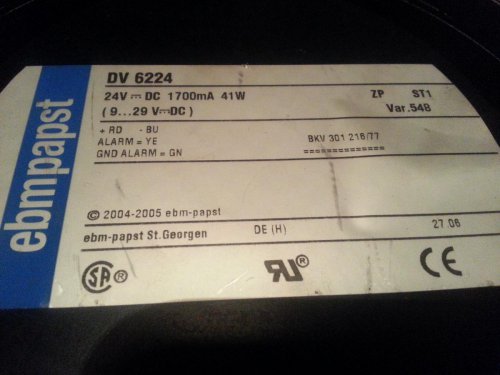

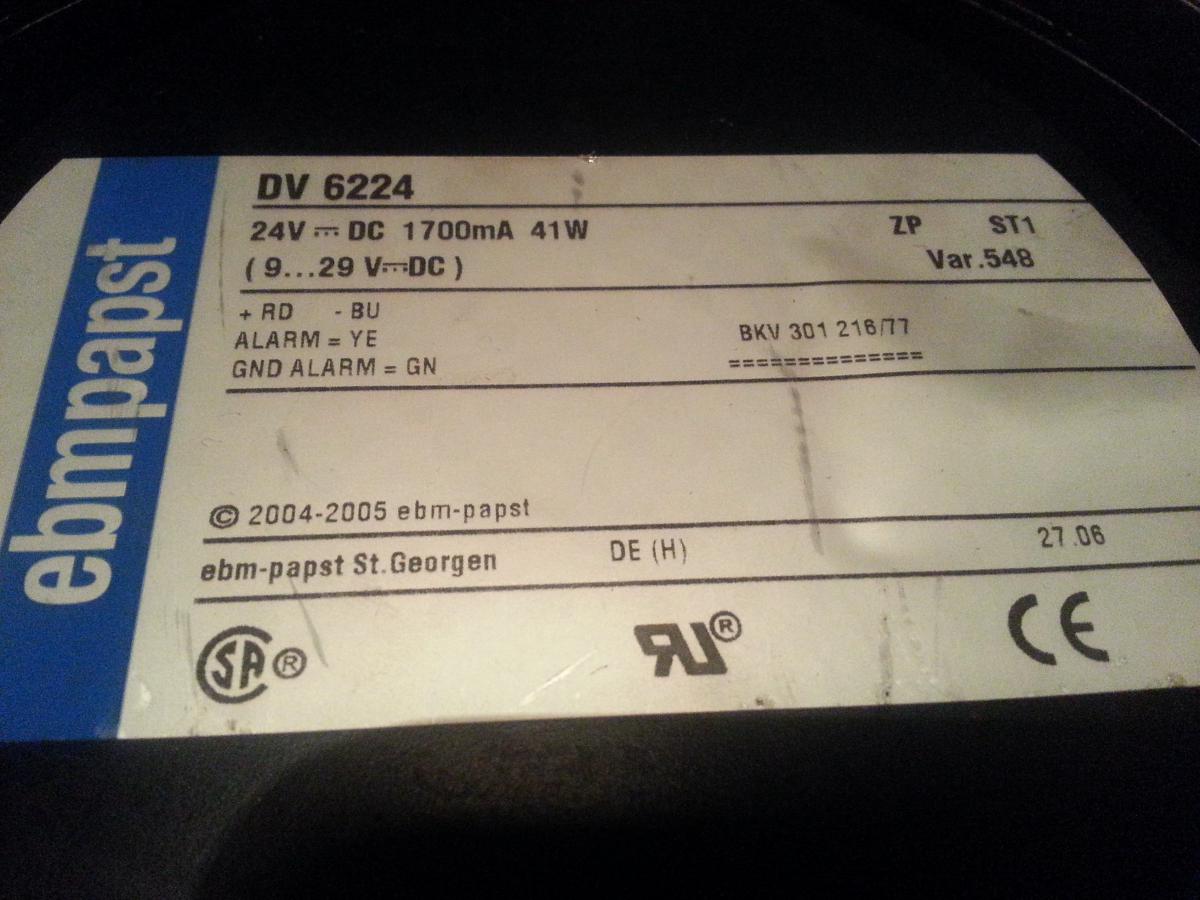

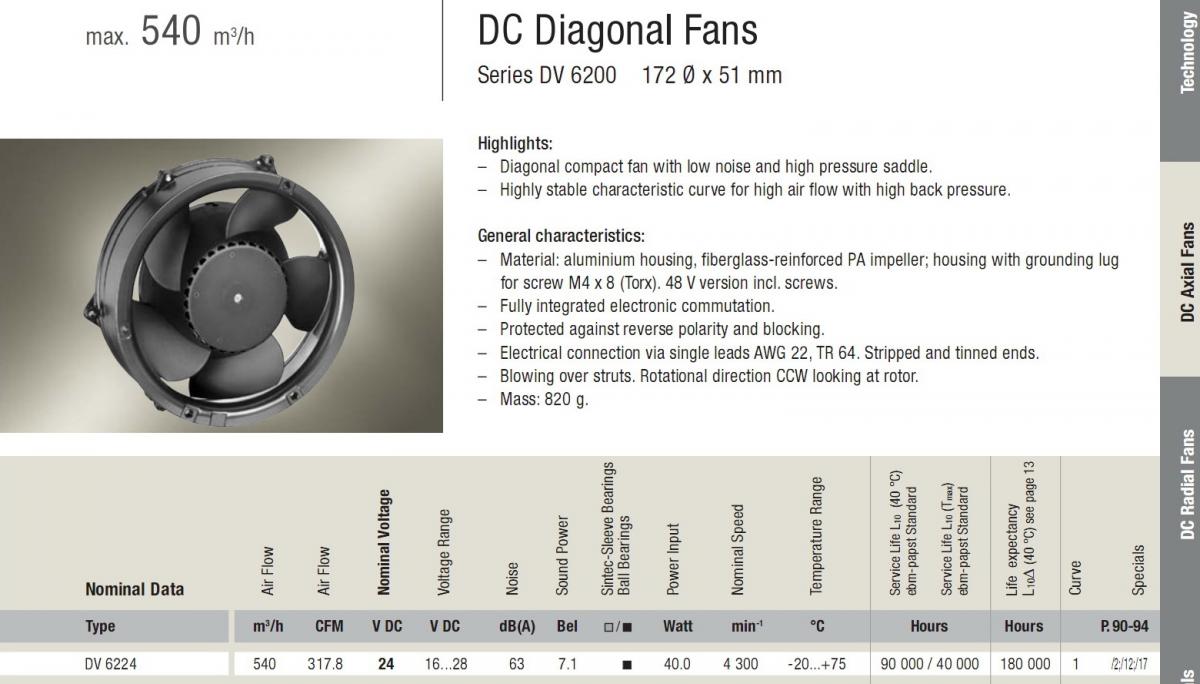

Fan Ebmpapst Model BKV 301 216-77 (DV 6224) made in Germany 24V DC 1.7A 41W

post-15406-0-61637700-1396011421_thumb.jpgpost-15406-0-43083900-1396011487_thumb.jpgpost-15406-0-74525200-1396011508_thumb.jpgpost-15406-0-58030400-1396011534_thumb.jpgpost-15406-0-64849700-1396011550_thumb.jpgpost-15406-0-14769500-1396011569_thumb.jpg

Вентиляторы постоянного тока с двигателем с внутренним полем и внешним ротором. Шариковые подшипники. Электронные коммутационные полностью интегрированы. Электронная блокировка защиты, с электронным ограничением тока двигателя при запуске устройства и когда ротор блокируется. Металлический кожух вентилятора (силумин) имеет контактную площадку для подключения заземляющего провода винтом M4 х 8 (Torx), рабочее колесо из армированного стекловолокна, укрепленного PA пластиком. Воздухозаборник, оснащенный направляющими. Нагнетания воздушного потока идет благодаря узкому входу и широкому выходу, лопасти соотвественно. Направление вращения против часовой стрелки, если смотреть на ротор. Управление вращением при CCW слежении за ротором. Подключение к питанию через двужильный AWG 28 провод. Провод имеет зачищенные и залуженные концы.

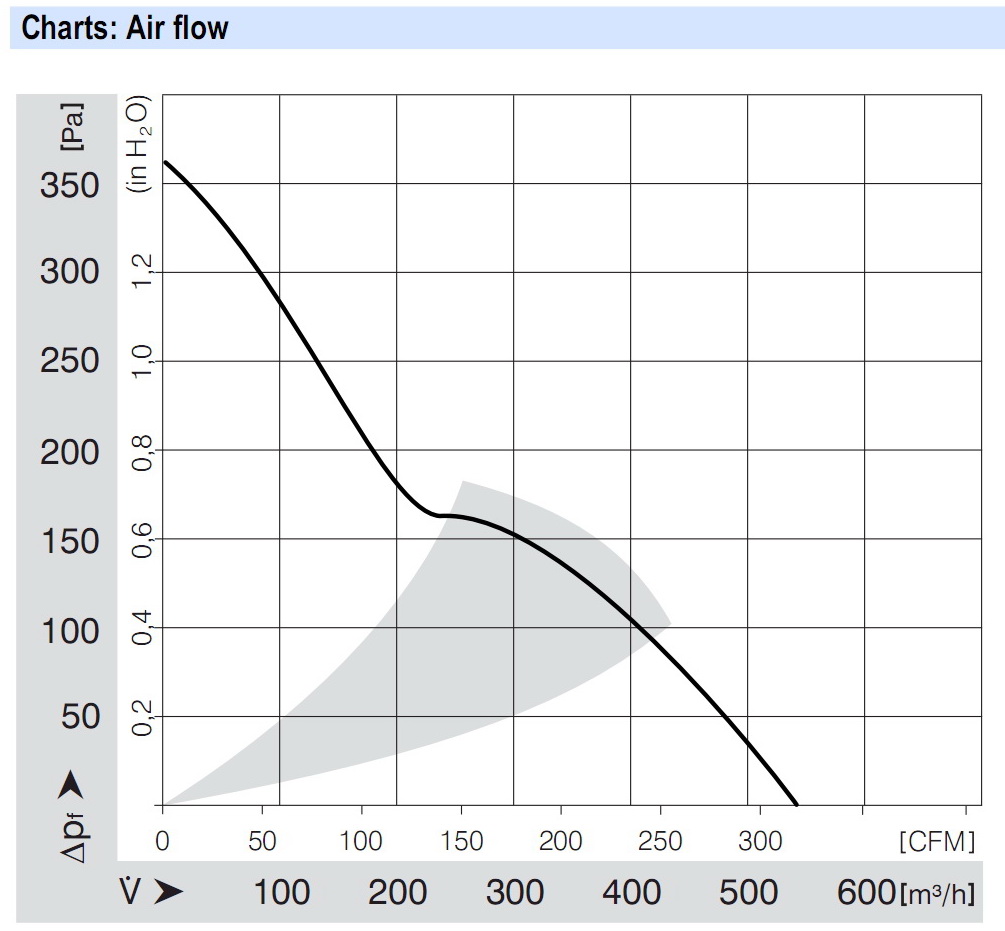

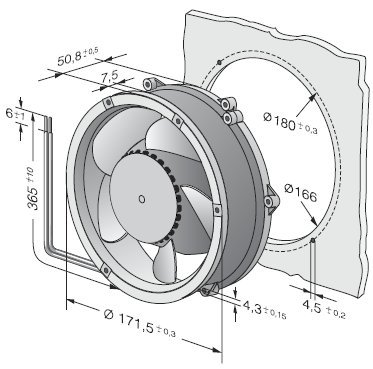

Масса - 820 г. Размеры - 172х172х51мм. Ток воздуха - 540 м3/ч. VCC (ном.) - 24В. VCC(рабочее) - от 16 до 28В. Мощность – 41Вт. Уровень шума - 63дБ. Скорость – 4300 об./мин. Рабочая температура – от 20 до 75°C. Срок службы – 90000 ч (при 40°C) и 40000 ч (при максимальной темп.). Германия



Опись:

http://www.ebmpapst.ua/ua/products/compact-fans/diagonalcompactfans/diagonalcompactfansdetail.php?pID=54194

Инструкция:

http://img.ebmpapst.com/products/datasheets/DC-diagonal-fan-DV6224-ENG.pdf

Видео:

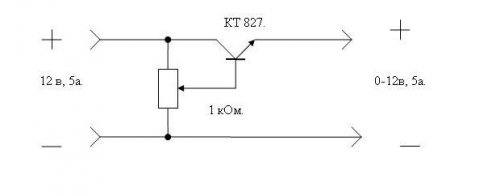

В добавок рекомендации по подбору схемы управления оборотами от электрика (на укр.):



post-15406-0-83879700-1396011998_thumb.jpgpost-15406-0-48034700-1396012007_thumb.jpgpost-15406-0-13749100-1396012026_thumb.jpg

Транзистор слід підібрати по наступних параметрах:

1. Структура, p-n-p, або n-p-n. Як що він буде структури n-p-n, то його необхідно ставити в розрив плюсового виводу блока живлення, а як що p n-p-n, то мінусового.
2. Максимальний струм переходу коллектор-ємітер (позначається як „Ike”). Його слід підібрати більшим в 1,5 рази, чим максимальний струм, який може відати блок живлення.
3. Максимальна напруга переходу коллектор-емітер (позначається як „Uke”). Підбираємо в 1,5 рази більшим, чим максимальна напруга блока живлення.
4. Коефіцієнт статичної передачі струму (позначається як „h21...”). Цей параметр визначає коефіцієнт підсилення транзистора, і чим він більший, тим краще.
5. Максимальна розсіювана потужність колектора. Вибирається по формулі: Uвх + 0.7 * I. Де „Uвх” напруга на блока живлення, а „I” максимальний струм який може відати блок живлення.

Наприклад:
Ми маємо блок живлення на 24 вольта, з максимально допустимим струмам 2 ампера. Нам потрібен транзистор з такими мінімальними параметрами: Ike = 3а або більше; Uke = 36в або більше; pk = 50вт або більше. Параметри перемінного резистора, залежать від напруги блока живлення, максимального струму нагрузки, та параметру „h21” транзистора. Як що блок живлення має напругу 12в, а струм нагрузки не буде перевищувати 3а, тоді цілком достатньо резистора на 1 кОм.

Важливо !
Транзистор знижує напругу на нагрузці перетворюючи енергію в тепло. Чим меншу напругу ти виставиш на виході, і чим більший буде струм споживати нагрузка, тим більше буде грітися транзистор. Його слід обов’язково закріпити на радіатор, площа якого залежить від потужності яка буде розсіюватися.

Така схема не годиться для використання в потужних системах, де потрібно розсіяти більше 100 ват. Потужність яка біде розсіюватися транзистором визначається по формулі: напруга блока живлення помножити на максимальний струм нагрузки. Зверни увагу, що навіть для 25 ват, тобі знадобиться доволі великий радіатор (не менший, чим на фото). А щоб розсіяти 100 ват, транзистор і радіатор мусить обдуватися ПОТУЖНИМ куллером. Той транзистор, які я підписав на схемі, розраховані для великих потужностей.

Як що таких великих потужностей не потрібно, використай любий інший, підібравши його, як я вище написав.







Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

UP

Очень сильно зарекомендовали себя:



- промышленная рекуперация воздуха

- система обдува зеркал и печки пассажирских маршруток

- ну и в майнинге для экстрим-охлаждения видях или витяжки



Последняя партия, в хозяйстве всегда пригодится, переживет любой из новых любительских

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Осталось пару десятков, больше не будет вообще

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

2) Fan Nidec Model BKV 301 216-77 Rev.C (D17L-24PS3 01) made in Japan 24V DC 1.4A - 150 грн
3) Fan Ebmpapst Model BKV 301 216-94 (DV 6324/19HP) made in Germany 24V DC 30W - 130 грн
4) Fan Ebmpapst Model BKV 301 216-77 (DV 6224) made in Germany 24V DC 1.7A 41W - 140 грн

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Интересно чем обдувают свои фермы форумчане ?

Странно что даже никто и не поинтересовался, ну и зря я вам скажу

Вентили закончились, тему можно закрывать.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Вот этим обдувают

Вентилятор 120 мм Gembird FANCASE3/ball

и стоит всего 30 гривен

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
