Много разных вариантов организации охлаждения майнеров можно встретить в инете, но в большинстве случаев остаётся нерешённой главная проблема — забор собственного горячего воздуха видеокартой.

В большинстве случаев, карты держат стабильно высокую температуру, даже если вокруг холодно (хоть около нуля), даже с внешним дополнительным обдувом. Из-за забора собственного горячего воздуха, окружающий холодный воздух поступает к ним лишь частично. Для летних температур большинство таких систем не готовы.

Покажу, как вышеуказанную задачу решил я. Всё довольно просто и без какого-либо дополнительного обдува.

Я постарался;

  • Максимально задействовать естественную конвекцию
  • И разделить подходящий и исходящий потоки воздуха вокруг карт

Для разделения потоков, карты и блоки питания прикреплены к нижним и боковым стенкам майнера, в которых проделаны соответствующие отверстия. Забор воздуха сделан снизу (в крайнем случае — сбоку), а выдув исключительно наверх. Благодаря естественной конвекции исходящий тёплый воздух идёт исключительно наверх — что исключает его повторное засасывание (во всяком случае до того, как он охладится и вновь опустится вниз).

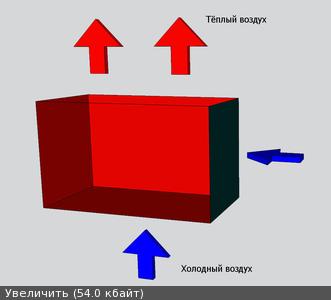

Схема конструкции майнера:

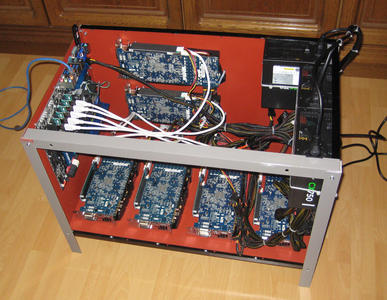

И фотографии (кликабельно):



(вид снизу)

Указанная конструкция позволяет без малейшего дополнительного обдува держать температуру карт в диапазоне 60 - 70°C (при невысоких оборотах СО ~2000об/минуту) при температуре окружающей среды 20 - 30°C.


Если есть какие-то вопросы/идеи – с интересом ознакомлюсь  :)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@ING, рейзеры интересные. На будущее - лучше сохранять фото через загрузку на форум, потому что они могут быть со временем удалены на имейджхостингах.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

красиво и практично  :ok: 70C неплохо, я так понял на фото полностью собранная конструкция? Какой материал для стенок использовался?

А что, если "заварить" оставшиеся 2 стенки и в них поставить вентиляторы на выдув из корпуса?

Изменено пользователем Kimaera

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Что за райзеры такие? Мне с моими физически такое не устроить.

За пост -Спасибо.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

О конвекции тут говорить не приходится, это система принудительного (активного) охлаждения с разделением потоков притока-вытяжки.

ИМХО - переименовать тему.



Из минусов:

- отсутствие принудительного охлаждения печатной платы карты с расположенными элементами питания.

- большие габариты фермы, нерациональное использование объема корпуса.

- 3-4 120мм вентилятора по 50-80CFM решают вышеперечисленные задачи при минимальных размерах корпуса и компактном расположении видеокарт.

- горячий воздух с выходов БП поступает внутрь корпуса.

- не решен вопрос отвода горячего воздуха из помещения. Рано или поздно, но ферма согреет помещение и разделение притока сведется на нет.



Примеров выходов из строя карт из-за перегрева и отказа VRM достаточно, это всего лишь вопрос времени.

У кого-то пару месяцев работают карты, у кого-то и через полгода горят.

Изменено пользователем Uliss

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

В системе используются райзеры с USB3.0-кабелем в качестве сигнального. Отличная вещь. Даже при длине кабеля в 1 метр работают стабильно, т. к. USB3.0 кабель хорошо экранирован.



Вот ещё фотка райзера с картой:



я так понял на фото полностью собранная конструкция? Какой материал для стенок использовался?

А что, если "заварить" оставшиеся 2 стенки и в них поставить вентиляторы на выдув из корпуса?


Спасибо. Да, это полностью собранная конструкция, которая и сейчас работает. Материал – 1,5мм сталь (лучше было алюминий, но взял то, что было). Поставить остальные стенки и вентиляторы на них можно, но совершенно не нужно.


О конвекции тут говорить не приходится


В названии темы я написал про конвективное охлаждение майнера, а не карт. А карты – да, охлаждаются штатной активной СО, но с помощью разделения потоков.


не решен вопрос отвода горячего воздуха из помещения. Рано или поздно, но ферма согреет помещение и разделение притока сведется на нет


Она ещё и молоко не даёт, эта ферма  :D

Здесь речь идёт только об охлаждении майнера, а не помещения. Так что требовать от него охлаждение помещения нельзя. Зато при такой конструкции майнеров достаточно организовать тёплому воздуху отход (форточка вверху или размещение в подвале) и/или поступление прохладного воздуха снизу и майнер будет использовать это оптимально без принудительного нагнетания воздуха (что не работает в случае с размещением карт в ряд).

Платы карт можно ещё дополнительно охлаждать с обратной стороны, однако и без того они охлаждаются лучше,чем при классическом размещении (в тех же ПК), потому что на входе получают более прохладный воздух.




горячий воздух с выходов БП поступает внутрь корпуса.


Горячий воздух из БП идёт исключительно вверх. См. фотографии.

Изменено пользователем ING

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Понравилось оригинальностью, плюс сделано аккуратно и красиво!. Не понравилось тем, что действительно, другая сторона печатной платы видеокарт не охлаждается, это не есть гуд для элементов на ней, будут работать "как в бане".

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@LexWater, При планировании конструкции я тоже об этом задумывался. Добавить охлаждение обратной стороны карт вполне реально (либо учесть это в случае проектирования подобной системы в будущем). Но замеры ИК-термометром показали, что элементы не так уж сильно греются, поэтому конкретно в этой системе было решено сделать/оставить так, как описано выше.



Что касается температуры воздуха внутри корпуса, то там далеко до бани. Ни чипсету сис. платы, ни памяти, ни ЦП не жарко (на ЦП вообще отключал вентилятор на длительное время, и он не нагревался больше 50. Правда и работает он в майнере почти в холостую).

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Понравилось оригинальностью, плюс сделано аккуратно и красиво!. Не понравилось тем, что действительно, другая сторона печатной платы видеокарт не охлаждается, это не есть гуд для элементов на ней, будут работать "как в бане".

А как эта обратная сторона печатной платы охлаждается при обычном расположении карт?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Чистая физика.Тепература воздуха возле пола всегда ниже, чем на высоте 50-70 см.Собственно если грамотно осуществлять подвод холодного воздуха, то не придется ничего изобретать. У меня комната расположена так, что при открытой двери комнаты холодный воздух с балкона охлаждает карты без всяких дополнительных устройств до 51-60 гр. , лишь в жаркие летние дни, когда на улице 30 и выше я врубаю Витек VT 1923 CH(напольный такой пропеллер) и летом температура 72-78гр максимум(когда на улице под 40)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

, При температуре помещения 20 - 30°C температура карт 60 - 70°C соответственно.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

ING,Подскажите пожалуйста, что за материал был использован для стенок. Где купили, cколько стоило?

Благодарю.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@Romdi,



В данном случае я использовал обыкновенную 1,5мм сталь, т. к. она была под рукой. Можно было сделать из алюминия, тогда корпус был бы легче.



Вот фото корпуса без комплектующих:


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Всегда завидовал людям с прямыми руками. Получилось обалденно
