Colorful C.B250A-BTC PLUS

[enot75]

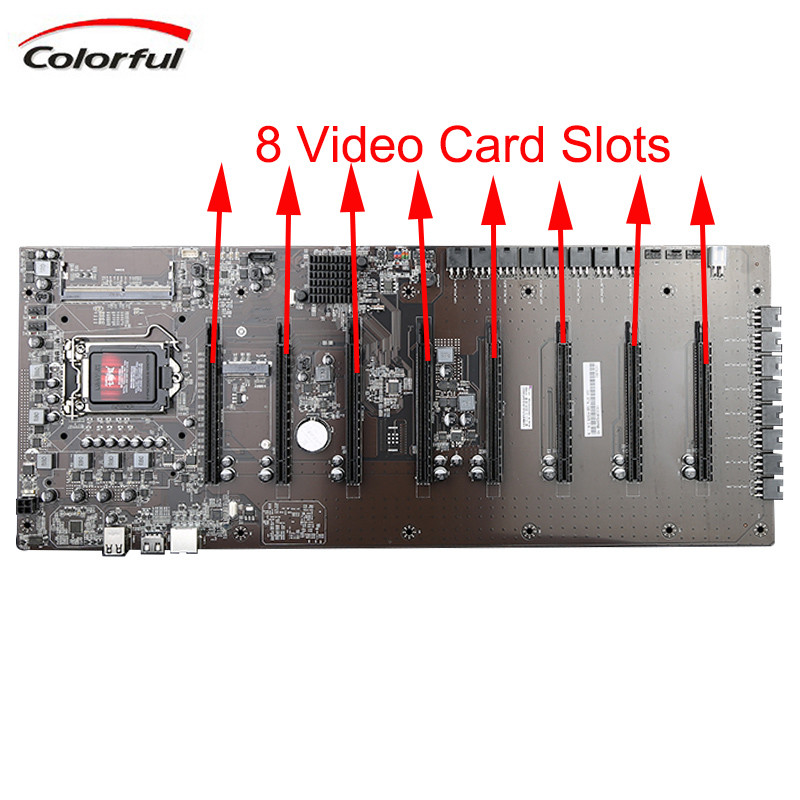

восемь слотов PCIe x16

только не понятно зачем там полноценные PCIe и может кто уже пробовал?

[toldme]

Полноценные  что бы в корпус упаковать, фото  корпусов погугли, у меня без PLUS на 12, там 6 usb и 5 коротких pciе

["MOROZ"]

Кто подскажет, где слот для оперативки и куда втыкать питание для матери не видно обычного разъёма ?



Щас иду на почту получать, но присмотрелся к фото, сразу столько вопросов появилось, не думал что будут проблемы

["MOROZ"]

слот нашёлся только оперативка необычная DIMM, нужно поискать, а вот с питанием пока не разобрался

[Bolearis]

В 28.01.2018 в 14:34, "MOROZ" сказал:

слот нашёлся только оперативка необычная DIMM, нужно поискать, а вот с питанием пока не разобрался

Есть же обзоры в Инете типа такого.

А на сайте производителя есть куда и как втыкать питание.

Ну и для совсем ленивых тут рисуночек.

Edited 29 Jan 2018, 07:47 by Bolearis

["MOROZ"]

9 часов назад, Bolearis сказал:

Есть же обзоры в Инете типа такого.

А на сайте производителя есть куда и как втыкать питание.

Ну и для совсем ленивых тут рисуночек.

Спасибо, конечно, за ответ, но ни по одной из ссылок нигде не показано как подключить блок питания к этой матери. Например , пишут, что там 2 4-х пиновых подключаются, а по факту - там на карте только один, потом пишут, что аж 16 ! 6-пиновых разъёмов для питания, а в инструкции написано , что на торце 8 разъёмов - вход для питания, а сбоку 8 - для выхода, только не понятно, какой это выход, бред какой-то. Ну и т.д.  не так всё просто, как сначала показалось. Но буду экспериментировать

Ну и последний рисунок - о чём он вообще ?

Edited 29 Jan 2018, 17:07 by "MOROZ"

[Bolearis]

14 часа назад, "MOROZ" сказал:

Ну и последний рисунок - о чём он вообще ?

Это намек для еще думающих. С какой стороны брать питание для карт.



Картинко для совсем "не подъемных".

Edited 30 Jan 2018, 07:49 by Bolearis

["MOROZ"]

Ладно, согласен, я тупой. Но ведь там написано : " писиай вход для питания "  а на другой колодке " писиай выход " . Вот никак не могу взять в толк, как это питание может выходом быть ? То ли китайцы неточно написали, то ли какая-то новая фишка появилась по питанию видеосигнал снимать, короче ребус

[Bolearis]

3 часа назад, "MOROZ" сказал:

Ладно, согласен, я тупой.

Тут я без силен.



По аналогии с обычным ПК. Там питание карты получают напрямую с БП.

Здесь же "транзитом" через доп. гнезда.

С торца платы питание идет от БП, а с боку питание поступает на видюхи.

Еще питание идет на другие элементы платы по дорожкам платы..

Что здесь не понятно?



Edited 31 Jan 2018, 08:31 by Bolearis

["MOROZ"]

8 часов назад, Bolearis сказал:

Тут я без силен.



  Заценил





["MOROZ"]

Ну теперь понятно, что к каждой  карте нужно питание с двух сторон подавать, но если на рейзерах, то, возможно и не надо эти входы вообще запитывать. Хотя лучше запитать, вдруг матери питания не хватит. Теперь жалею что эту карту взял невнимательно посмотрел фото, вот теперь экспериментируй с ней, взял бы Асрок 110, никаких проблем с ней, у меня уже 3 таких трудятся на 8 картах.   Спасибо за разъяснение

["MOROZ"]

Ну вот, коллеги. Очень рад , что купил пару таких материнок. Оказывается, зря я заморачивался с подключением. Всё оказалось проще некуда. НИЧЕГО ! не подключил к ней, кроме 4-пин на процессор. и всё !  8 карт 1070 через рейзеры и флэшка с линуксом. С первого раза всё завелось и пашет по сей день без проблем на hive os.farm.  Всем советую, кто не хочет танцев с бубнами такую сборку, просто находка для таких чайников как я

[noname21051989]

В ‎15‎.‎02‎.‎2018 в 17:11, "MOROZ" сказал:

Ну вот, коллеги. Очень рад , что купил пару таких материнок. Оказывается, зря я заморачивался с подключением. Всё оказалось проще некуда. НИЧЕГО ! не подключил к ней, кроме 4-пин на процессор. и всё !  8 карт 1070 через рейзеры и флэшка с линуксом. С первого раза всё завелось и пашет по сей день без проблем на hive os.farm.  Всем советую, кто не хочет танцев с бубнами такую сборку, просто находка для таких чайников как я



позвольте поинтерисоваться, а для чего брать такую мать (за бешеные деньги), и вешать ее на райзера, если понятие данной матери - компактность, и все напрямую для корпуса!?

["MOROZ"]

Да потому, что мне хватило танцев с бубном  с другими матерями. Например, Есоник на 8 карт была отправлена в утиль, из 2-х Асус прайм З-=270-А одна только работает, вторая постоянно отваливается и была отправлена в утиль. Так что такая карта - просто находка  за 11300 руб брал на Али. Если это бешеные деньги, то тогда надо на фабрику идти работать за зарплату, спокойней будет

[noname21051989]

В ‎17‎.‎02‎.‎2018 в 01:02, "MOROZ" сказал:

Да потому, что мне хватило танцев с бубном  с другими матерями. Например, Есоник на 8 карт была отправлена в утиль, из 2-х Асус прайм З-=270-А одна только работает, вторая постоянно отваливается и была отправлена в утиль. Так что такая карта - просто находка  за 11300 руб брал на Али. Если это бешеные деньги, то тогда надо на фабрику идти работать за зарплату, спокойней будет



ну таких цен я не нашел 11300, конечно каждый выбирает свое, работает да и ладно)

["MOROZ"]

Ну да, сейчас уже нет таких цен, но я месяц с лишним  назад заказывал, тогда такие цены были
