Как запустить 4-pin вентилятор без шаманства.

Recommended Posts

Решил просто оставить это здесь.

Буду рад, если кому-то пригодится.


* Выход : "Тахометр" от вентилятора - можно не подключать.

* Иногда, цвета и расположение контактов у вентиляторов - перепутаны (будьте осторожны) .

Переменный резистор - любой удобный.

Вращение резистора плавно изменяет обороты.

Edited by Delicious

Share this post


Link to post
Share on other sites

ДД. Будет ли работать такая схема с этими серверными вентиляторами:

1) Delta TFB0812UHE (https://ru.aliexpress.com/item/Wholesale-Delta-TFB0812UHE-5H2L-DC12V-2-34A-Server-Square-inverter-axial-cooling-fans-80x80x38mm-DES-P/32707771094.html?spm=a2g0s.13010208.99999999.400.79703c00RX67HO)

2) Delta TFC1212DE (https://ru.aliexpress.com/item/Free-Shipping-Delta-3-9A-violent-fan-12CM-the-best-TFC1212DE-oversized-air-volume-four-wire/787435543.html?spm=a2g0s.13010208.99999999.423.79703c00RX67HO)

Как понять потенциометры и резисторы каких номиналов использовать для данных вентиляторов? Сила тока для первого где-то 2,0-2,3А, для второго - 3,5-4,0А.

З.Ы. С электроникой пока не дружу, но стараюсь научиться.

Share this post


Link to post
Share on other sites
23 часа назад, kaifat сказал:

Будет ли работать такая схема с этими серверными вентиляторами:

Такая схема работает с любыми управляемыми вентиляторами.

Потенциометр - любой от 5 кОм до 100 кОм.

Постоянный резистор - от 1 кОм до 100 кОм. Подойдёт резистор любого типа.

Сила тока и мощность значения не имеет. Это цепи управления. Там токи и мощности маленькие.

Итого, всего 2 детали.

Лучше попросить спаять того, кто разбирается, хотя, схема нарисована и запутаться сложно.

Edited by Delicious

Share this post


Link to post
Share on other sites

Ребята, у меня вентилятор Corsair ML140 c четырьмя выводами. Их назначение не приведено в содержимом коробки. Если бы на картинку, что выше, Вы поместили мой Корсар, я был бы счастлив. Вентилятор хочу использовать для охлаждения БП 600W, который питает светильники на rgb-лентах, и его родной 60Х60 прилично шумит и всё время вращается на max оборотах.


Edited by ded Lionia
добавка фото

Share this post


Link to post
Share on other sites
2 часа назад, ded Lionia сказал:

Ребята, у меня вентилятор Corsair ML140 c четырьмя выводами. Их назначение не приведено в содержимом коробки. Если бы на картинку, что выше, Вы поместили мой Корсар, я был бы счастлив. Вентилятор хочу использовать для охлаждения БП 600W, который питает светильники на rgb-лентах, и его родной 60Х60 прилично шумит и всё время вращается на max оборотах.

По вашей картинке подключать также как и на картинке выше.

Но есть сомнения в работоспособности данного метода. Я попробовал на паре своих вентилей и ноль результата. Имхо лучше использовать полноценный pwm-генератор.

Share this post


Link to post
Share on other sites

Спасибо. Конечно, правильней собрать маленькую схемку, чтоб всё было по науке, надёжно. Беда в том, что мне неизвестна распиновка разъёма вентилятора. Не нашлась, а узнать пытался. Эх! Если бы!

Edited by ded Lionia
ошибка в тексте

Share this post


Link to post
Share on other sites
4 минуты назад, ded Lionia сказал:

Беда в том, что мне неизвестна распиновка разъёма вентилятора. Не нашлась, а узнать пытался. Эх! Если бы!

Да стандартная там распиновка:


Share this post


Link to post
Share on other sites

Спасибо! Да, здесь всё видно, и направляющие и назначение контактов. Соберу генератор и включусь. Украине респект! Я ваш сосед, из Беларуси.

Share this post


Link to post
Share on other sites
11.04.2019 в 22:27, ded Lionia сказал:

Спасибо! Да, здесь всё видно, и направляющие и назначение контактов. Соберу генератор и включусь. Украине респект! Я ваш сосед, из Беларуси.

А как распаять эти контакты с USB, имеющим четыре провода: красный, чёрный, зелёный и белый, чтоб подключить его к телефонному адаптеру с целью дополнительного охлаждения аппаратуры?

@Валентин Зубов  ValeMZ

Share this post


Link to post
Share on other sites

Кулер то DC 12v 0,38AMP.

2 минуты назад, Валентин Зубов сказал:

Кулер то DC 12v 0,38AMP.

И на адаптере написано, что 12- 24v.

Edited by Валентин Зубов

Share this post


Link to post
Share on other sites
6 минут назад, Валентин Зубов сказал:

Кулер то DC 12v 0,38AMP.

И на адаптере написано, что 12- 24v.

чёрный с чёрным, а красный с синим что ли соединять?

Share this post


Link to post
Share on other sites
25 минут назад, Валентин Зубов сказал:

А как распаять эти контакты с USB, имеющим четыре провода: красный, чёрный, зелёный и белый, чтоб подключить его к телефонному адаптеру с целью дополнительного охлаждения аппаратуры?

Кулер то DC 12v 0,38AMP.

И на адаптере написано, что 12- 24v.

@Валентин Зубов  ValeMZ



25 минут назад, Валентин Зубов сказал:

А как распаять эти контакты с USB, имеющим четыре провода: красный, чёрный, зелёный и белый, чтоб подключить его к телефонному адаптеру с целью дополнительного охлаждения аппаратуры? Кулер то DC 12v 0,38AMP. И на адаптере, к которому USB подключается написано, что 12- 24v.

@Валентин Зубов  ValeMZ



Edited by Валентин Зубов

Share this post


Link to post
Share on other sites

Всем привет.
Есть 6 серверных вентилей Nidec Model BKV 301 216-77 Rev.C (D17L-24PS3 01/02) made in Japan 24V DC 1.4A , имеют подключение на 4-пина. Задача - управлять оборотами одной ШИМкой. Вентили имеют нестандартные цвета проводов, как я понял: красный - это "+", зеленый - "-", желтый - тахо, синий - управление. Подключал ШИМ регулятор (смотри схему) красный и зеленый к power + и - соответственно, синий к мотор -, результат - работа вентилей на максимальных оборотах, регулировка отсутствует. Пробовал другой вариант подключения на котором пока и остановился : красный к мотор +, зеленый к мотор -, регулировка оборотов работает, но она происходит за счет понижения напряжения, что меня не устраивает. Вместо зеленого можно подключить синий, регулировка работает также. Запитывал обычным АТХ БП на 12V, позже пробовал с 24V - ничего не поменялось. Вскрыл вентиль чтобы посмотреть внутрянку и понять как подключать, но них...я не понял.



К первому ШИМу поключил боксовый куллер от проца, синий на мотор "-" - регулировка работала отлично, другой с термодатчиками (скрин)- история аналогичная, с куллером на проц работает и даже показывает какие обороты, с серверными вентилями только максимальные обороты.


В общем нужна помощь знатоков, может кто сталкивался с этими вентилями или просто шарит как, чего и куда подключать.
Заранее спасибо за развернутый ответ.







Share this post


Link to post
Share on other sites

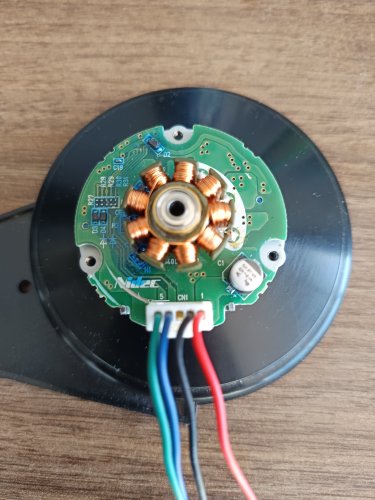

У вас на фото видно что зеленый и синий соединены и это земля "-". Скорее всего желтый это тахометр и ШИМ тут просто нет. В таком случае остаётся только регулировка напряжением, для этого как раз используется схема на первой верхней картинке.

Share this post


Link to post
Share on other sites

На Вашем фото видно что зеленый и синий запаяны на 1 контактную дорожку, т.е. соединены между собой. Зачем это вопрос к разработчику вентилятора.

Share this post


Link to post
Share on other sites

Подключал к регулятору с термодатчиками, по идее должен был обороты хоть показать, но ничего такого не было. Обычный боксовый кулер для цпу обороты показывал. Может эти вентили изначально с неисправностью были, они ведь б/у?

Share this post


Link to post
Share on other sites

Посмотрите 1 сообщение этой темы, если найдется по рукой резистор от 1к до 100к можете через него желтый провод по очереди замкнуть на + и на -. Переменный резистор для этого опыта можно исключить.  Если желтый это ШИМ то в 1 случае обороты должны упасть до минимума, во втором стать максимальными. Если этого не происходит - то желтый это тахометр. Почему не видно с него оборотов - хрен знает я вижу на фото 3 датчика холла, в обычном вентиляторе он один. И стандартный вентилятор даёт 2 импульса за оборот, а этот бог его знает сколько , опять же он 24 вольтовый может плата не видит с него сигнал тахометра.

Share this post


Link to post
Share on other sites
3 часа назад, Andrey_777 сказал:

Подключал ШИМ регулятор (смотри схему) красный и зеленый к power + и - соответственно, синий к мотор -, результат - работа вентилей на максимальных оборотах, регулировка отсутствует.



Там на ШИМ-регуляторе выход на мотор "открытый коллектор", в смысле, "открытый сток", ибо он полевой.

То-есть, та точка, к которой ты подключил управляющий вход вентилятора просто висит в воздухе.

Теперь надо на клеммы +/- мотор повесить резистор примерно 10-15кОм, не принципиально, а выход на вентилятор подключить к клемме "- мотор". Тогда на этом выходе появятся импульсы управления.



Хотя, я не понимаю, зачем, имея ШИМ на 10А заморачиваться с управляющими сигналами, если проще просто подключить оба вентилятора к клеммам "мотор" и не морочить себе голову. Смысл всего этого один и тот же, только в одном случае используются силовые ключи на самих вентиляторах, а в другом - на ШИМ-регуляторе.

Это имело бы смысл, если нужно маломощным регулятором на 1-2А управлять десятком - другим вентиляторов, а твоя пара вентиляторов на максимуме потребляют всего 3А вместе. Я бы управлял по питанию, оно и по проводам так проще.

Edited by Uliss

Share this post


Link to post
Share on other sites
48 минут назад, Uliss сказал:



Там на ШИМ-регуляторе выход на мотор "открытый коллектор", в смысле, "открытый сток", ибо он полевой.

То-есть, та точка, к которой ты подключил управляющий вход вентилятора просто висит в воздухе.

Теперь надо на клеммы +/- мотор повесить резистор примерно 10-15кОм, не принципиально, а выход на вентилятор подключить к клемме "- мотор". Тогда на этом выходе появятся импульсы управления.



Хотя, я не понимаю, зачем, имея ШИМ на 10А заморачиваться с управляющими сигналами, если проще просто подключить оба вентилятора к клеммам "мотор" и не морочить себе голову. Смысл всего этого один и тот же, только в одном случае используются силовые ключи на самих вентиляторах, а в другом - на ШИМ-регуляторе.

Это имело бы смысл, если нужно маломощным регулятором на 1-2А управлять десятком - другим вентиляторов, а твоя пара вентиляторов на максимуме потребляют всего 3А вместе. Я бы управлял по питанию, оно и по проводам так проще.

В электронике не разбираюсь, поэтому просьба не кидать тапками.

Не совсем понял ...на клеммы +/- мотор повесить резистор примерно 10-15кОм..., т.е. замкнуть их через резистор и к мотор- подключить синий провод? Завтра попробую и отпишусь.

Мне кажется 6 вентилей этот регулятор не втянет, тем более китайский.

Edited by Andrey_777

Share this post


Link to post
Share on other sites
10 часов назад, windoom сказал:

я вижу на фото 3 датчика холла, в обычном вентиляторе он один.

Так устроен драйвер NJM2624A, у него по типовой схеме включения 3 датчика холла. И внешнего управления по шим не предусмотрено.

Скрытый текст

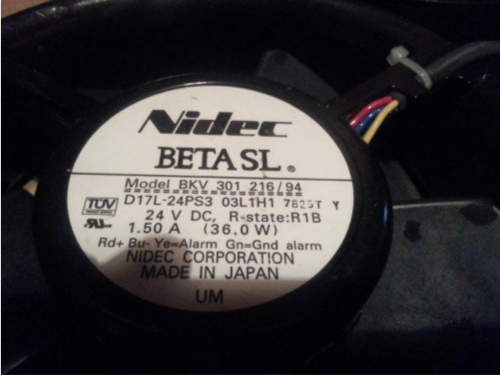

И, судя по аналогичным вентиляторам и фотографии платы, желтый вывод вовсе не датчик оборотов, а некий alarm. Какой нибудь сигнал о неисправности вентилятора.

Share this post


Link to post
Share on other sites
31 минуту назад, redgy92 сказал:

Так устроен драйвер NJM2624A, у него по типовой схеме включения 3 датчика холла. И внешнего управления по шим не предусмотрено.

  Скрыть содержимое




И, судя по аналогичным вентиляторам и фотографии платы, желтый вывод вовсе не датчик оборотов, а некий alarm. Какой нибудь сигнал о неисправности вентилятора.



Значит ли это, что манипуляции с резистором, указанные выше, будут бессмысленны и мне остается управление оборотами только по регулировке напряжения?

Share this post


Link to post
Share on other sites
